LED技术发展日新月异，其中LED封装尺寸的演变，可以说是整个行业进步的缩影。你可能好奇，为什么这些小小的发光元件，它的尺寸变化会如此重要？简单来说，封装尺寸不仅影响LED的性能、成本，更直接决定了它能被应用到哪些领域。随着科技的不断突破，2025年LED封装尺寸将呈现出一些非常明显的新趋势，这些趋势将深刻影响你日常生活中接触到的各种产品。
📖 本文目录
LED封装尺寸：为什么它很重要？
你可能会问，LED灯珠的大小，真的有那么重要吗？答案是肯定的。LED封装尺寸的重要性体现在多个方面：
- 空间效率： 想象一下手机屏幕、智能手表或者超薄电视，它们内部空间寸土寸金。更小的LED封装尺寸意味着更紧凑的设计，让产品更轻薄、更便携。
- 性能表现： 封装尺寸与LED的散热、光效、可靠性息息相关。在有限的空间内实现更好的散热，能让LED工作更稳定，寿命更长。
- 成本效益： 在同一片晶圆上，能切割出更多更小的LED芯片，这通常意味着更低的单位成本，从而降低最终产品的售价。
- 应用拓展： 很多新兴应用，比如增强现实（AR）/虚拟现实（VR）设备、微型投影仪、汽车智能照明等，都对LED的尺寸有着极致的要求。没有小型化，这些创新就难以实现。
所以，LED封装尺寸的每一次微小变化，都可能带来巨大的市场机遇和技术革新。
2025年LED封装尺寸三大核心趋势
展望2025年，LED封装尺寸的演进将更加聚焦于三个核心方向。这些趋势不仅仅是尺寸上的缩小，更是技术集成和应用拓展的体现。
趋势一：持续小型化与超微型化
毫无疑问，LED封装尺寸会继续朝着“更小、更薄”的方向发展。这主要是由高分辨率显示屏、穿戴设备和未来AR/VR等应用的需求所驱动。你将看到比米粒还小的LED封装成为主流。
| 封装尺寸代号 | 大致尺寸 (长 x 宽) | 典型应用场景 | 2025年趋势 |
|---|---|---|---|
| 0603 | 1.6 x 0.8 mm | 指示灯、背光 | 逐渐被取代 |
| 0402 | 1.0 x 0.5 mm | 小型指示灯、背光 | 仍有应用，但非主流 |
| 0201 | 0.6 x 0.3 mm | 手机背光、Mini LED显示 | 广泛应用，向更小尺寸发展 |
| 01005 | 0.4 x 0.2 mm | Micro LED、穿戴设备、VR/AR | 主流超微型封装 |
| 更小尺寸 | 小于0.4 x 0.2 mm | 极限微型化应用 | 研发前沿，未来可能量产 |
你可以看到，0201甚至01005这种级别的微型LED封装，将成为很多高端显示和智能设备的首选。这种超微型化不仅仅是缩小体积，更要求制造工艺的极致精度和良率。
趋势二：集成化封装的崛起
仅仅缩小尺寸还不够，未来的LED封装更强调“集成”。这意味着将多个LED芯片、甚至驱动IC、传感器等元件封装在一起，形成一个功能更强大、更紧凑的模组。
- COB（Chip on Board）板上芯片封装： 你可能在一些高端射灯或舞台灯光中见过COB，它将多个LED芯片直接固定在电路板上，再整体封装。2025年，COB封装会更加精密，芯片间距更小，热管理能力更强，广泛应用于Mini LED背光和直显。
- SiP（System in Package）系统级封装： 这是一种更高层次的集成。它将LED芯片与驱动芯片、电源管理芯片甚至微控制器等不同功能的芯片集成在一个封装内。这样一来，你的设备内部空间可以大大节省，设计也更简化。想象一下，一个微小的SiP模组就能实现完整的照明控制功能。
- 倒装芯片（Flip-Chip）技术： 传统LED芯片需要引线键合，而倒装芯片则直接将发光面朝下，通过凸点与基板连接。这种方式不仅节省了引线空间，缩短了电流路径，还大大提高了散热效率和可靠性。在小型化和集成化趋势下，倒装芯片技术将成为主流。
集成化封装的目标是提供“即插即用”的解决方案，简化下游产品的设计和生产流程，同时提升整体性能。
趋势三：性能与成本的平衡
在追求小型化和集成化的同时，LED制造商也在努力寻找性能与成本的最佳平衡点。你希望买到的产品既先进又实惠，不是吗？
- 更高光效： 更小的LED封装必须提供更高的光效（每瓦流明数），才能在有限的功耗下提供足够的亮度。这需要更优质的芯片材料和更优化的封装结构。
- 更优散热： 尺寸越小，热量集中度越高。2025年的LED封装将采用更先进的散热材料和结构设计，比如使用陶瓷基板、铜基板，或者引入新的散热技术，确保LED在高温下依然稳定工作。
- 更低成本： 通过自动化生产、提高良率、优化材料选择等方式，制造商将努力降低小型化和集成化封装的生产成本，让这些先进技术能够大规模普及。
- 高可靠性： 无论尺寸多小，LED的寿命和稳定性都是你关心的。未来的封装将更加注重可靠性测试和材料选择，确保产品在各种严苛环境下都能正常运行。
常见LED封装尺寸的演变
为了让你更直观地了解尺寸的演变，我们来看看目前市面上一些常见的LED封装尺寸，以及它们在2025年可能的发展方向。
| 封装尺寸代号 | 大致尺寸 (长 x 宽) | 当前主要应用场景 | 2025年发展趋势 |
|---|---|---|---|
| 5050 | 5.0 x 5.0 mm | 大功率照明、显示屏像素 | 仍有应用，但更倾向于集成化或被更小尺寸取代 |

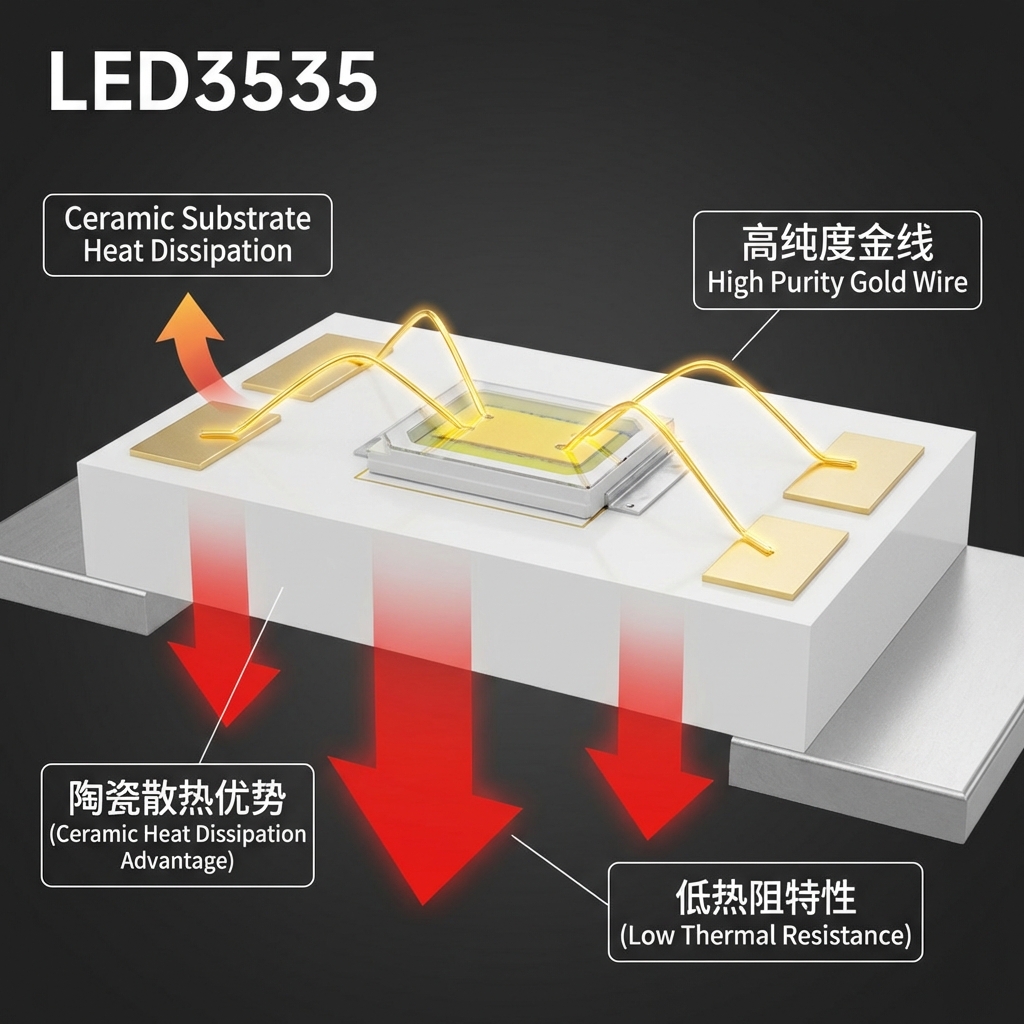

| 3535 | 3.5 x 3.5 mm | 户外照明、汽车照明 | 逐渐被更小、更高性能的封装取代 |
| 3030 | 3.0 x 3.0 mm | 通用照明、背光 | 市场份额缩小，部分转向特殊应用 |
| 2835 | 2.8 x 3.5 mm | 通用照明、灯条、面板灯 | 继续保持一定市场，但面临0201等小型化挑战 |
| 2016 | 2.0 x 1.6 mm | 手机闪光灯、小尺寸背光 | 市场份额被更小尺寸蚕食 |
你会发现，传统的、尺寸相对较大的LED封装（如5050、3535）虽然不会完全消失，但它们的市场份额会逐渐缩小，或者向集成化、模组化的方向发展。而像2835这样的尺寸，由于其成本效益和广泛适用性，在通用照明领域可能还会保持一定的地位，但更小尺寸的LED将主导未来的创新。
驱动LED封装尺寸变革的关键因素
这些尺寸和技术变革并非凭空出现，它们背后有强大的驱动力：
- 消费者对产品体积和性能的更高要求： 你希望手机更薄、电视画质更清晰、智能穿戴设备更小巧，这些都直接推动了LED的小型化需求。
- 新兴应用领域的爆发： Mini LED、Micro LED显示技术的发展，以及AR/VR、智能汽车、医疗器械等对LED性能和尺寸的极致要求，是技术革新的直接动力。
- 半导体制造技术的进步： 芯片制造工艺的不断提升，使得在更小的面积上集成更多、更复杂的电路成为可能。
- 材料科学的突破： 新型封装材料、散热材料的出现，为LED在微小尺寸下实现高性能提供了物质基础。
- 全球能源效率的追求： 更高效的LED封装，意味着更低的能耗，符合全球节能减排的大趋势。
不同应用场景对LED封装尺寸的需求
LED封装尺寸的演变，直接服务于各种终端产品的需求。
显示屏：极致像素密度
- Mini LED背光： 在高端电视、显示器和笔记本电脑中，Mini LED背光通过使用数万颗微小LED作为背光源，实现更精细的区域控光，带来更高的对比度和更丰富的色彩。这要求LED封装尺寸达到0.2mm级别（如0201）。
- Micro LED直显： 这是未来的显示技术，每个像素点都是一个独立的Micro LED芯片。它的尺寸可以小到微米级别，比头发丝还细。Micro LED将带来无与伦比的亮度、对比度和响应速度，但对封装和巨量转移技术提出了极高的挑战。
汽车照明：智能与集成
- 车内氛围灯： 小型化LED能让车内照明设计更灵活，实现更酷炫的动态效果。
- ADB（自适应远光灯）系统： 通过独立控制大量小型LED，实现精准的光束调节，既能照亮前方，又避免晃到对向车辆。这需要大量高集成度、小尺寸的LED模组。
- 车尾灯/信号灯： 更小尺寸的LED可以实现更复杂的图案和动画效果，提升车辆的辨识度和安全性。
通用照明：美观与高效
- 筒灯、射灯： 更小的LED封装使得灯具设计更紧凑、更美观，同时提供更集中的光束。
- 灯带、线性照明： 超薄的LED灯带可以隐藏在各种缝隙中，提供均匀的照明效果。
- 智能照明系统： 小型化LED与传感器、通信模块的集成，让智能照明产品更加小巧、功能更强大。
穿戴设备与医疗：微型化典范
- 智能手表、AR/VR眼镜： 这些设备对内部空间有极高要求，只有超微型LED才能满足其显示和传感需求。
- 医疗内窥镜、微型传感器： 在有限的空间内提供照明或信号传输，小型化LED是关键。
小型化LED封装面临的挑战
当然，任何技术发展都会遇到挑战。LED封装的小型化也不例外，你可能会好奇，这么小的东西，生产起来是不是很难？
- 散热问题： 芯片尺寸越小，发热密度越高。如何在有限的体积内高效散热，是确保LED寿命和性能的关键难题。这需要更先进的散热材料和结构设计。
- 制造精度与良率： 生产微米级别的LED芯片并将其精准地封装起来，对设备和工艺的要求极高。任何微小的偏差都可能导致产品失效，影响整体良率。
- 可靠性： 微小的焊点、连接线更容易受到机械应力、温度变化等影响。如何确保这些微型LED在长期使用中的稳定性和可靠性，是封装工程师需要解决的难题。
- 测试与返修： 尺寸越小，测试和返修的难度越大。传统的检测方法可能不再适用，需要开发新的高精度检测技术。
- 成本： 虽然长期来看小型化会降低单位成本，但在研发初期和高精度设备投资上，成本投入是巨大的。
展望未来：2025年后的封装之路
2025年只是一个里程碑。未来LED封装技术将继续朝着更小的尺寸、更高的集成度、更强的性能和更低的成本方向发展。你可能会看到：
- Wafer Level Packaging（WLP，晶圆级封装）： 直接在整片晶圆上完成所有封装工序，再进行切割，进一步提高效率和降低成本。
- 更紧密的异质集成： 将更多不同材料和功能的芯片（如光子芯片、电子芯片）集成在一起，实现更复杂的系统功能。
- 柔性封装： 将LED封装在柔性基板上，实现可弯曲、可折叠的显示和照明应用。
- 更智能的封装： 集成微型传感器和通信模块，让LED不仅仅是发光，还能感知环境、传输数据。
这些趋势将共同推动LED技术进入一个全新的时代，为你的生活带来更多惊喜和便利。
你可能想知道的
Q1：为什么LED封装尺寸会越来越小？
A1：主要原因是为了满足产品更轻薄、更紧凑的设计需求，比如手机、电视、智能穿戴设备等。同时，小型化也有助于提高显示屏的像素密度和光效，并降低成本。
Q2：小型化LED封装有哪些主要应用？
A2：目前最主要的应用包括Mini LED和Micro LED显示屏（用于高端电视、电脑显示器、VR/AR设备等），以及汽车照明、智能穿戴设备、医疗器械等对尺寸和性能有高要求的领域。
Q3：小型化LED封装会带来哪些挑战？
A3：主要挑战包括散热问题（小尺寸热量集中）、制造精度和良率（生产难度大）、可靠性（连接点更脆弱）以及测试和返修的困难。
Q4：消费者能从这些趋势中获得什么好处？
A4：你将体验到更薄、更轻、画质更清晰、亮度更高、更节能的电子产品和照明设备。比如，你的电视屏幕会拥有更真实的对比度，手机屏幕会更细腻，汽车灯光会更智能，穿戴设备也会更小巧舒适。
2025年LED封装尺寸的发展趋势将聚焦于持续小型化、高度集成化以及性能与成本的优化平衡。这不仅推动了显示技术、汽车照明等领域的革新，也为消费者带来了更优质、更智能的终端产品。希望对你有用。
