在高功率LED照明领域，你可能听过一个专业词汇——热膨胀系数（CTE, Coefficient of Thermal Expansion）。它看似是个材料参数，但对于陶瓷封装的LED灯珠来说，它直接左右着产品的使用寿命。
📖 本文目录
1. 什么是陶瓷灯珠

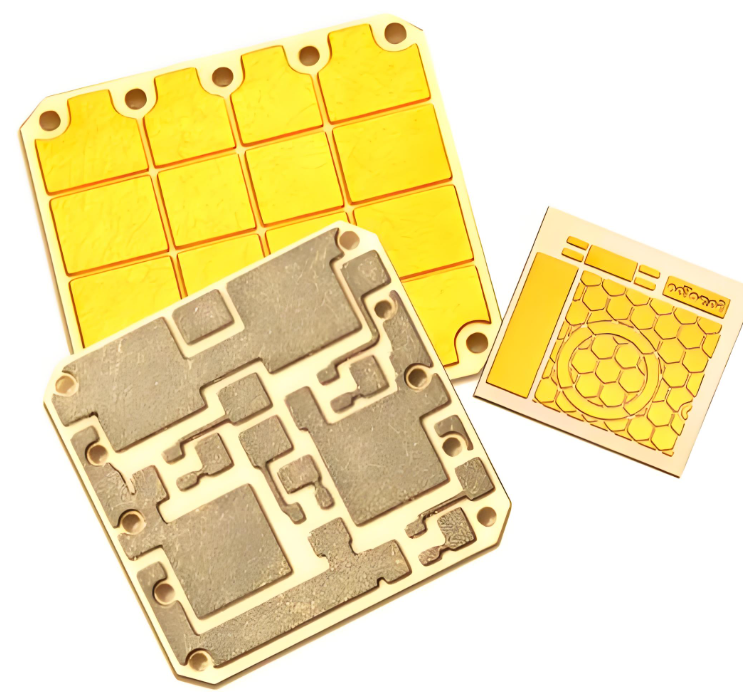

陶瓷灯珠是指以陶瓷作为基板或封装外壳的LED光源。常见的高显指、大功率COB光源和部分SMD产品都采用陶瓷基底，因为陶瓷的导热性高，且耐高温、不易老化。
常见应用包括：
室内商业照明（轨道灯、射灯）
高清大屏幕显示
高温或恶劣环境下的工业照明
2. 热膨胀系数与材料匹配
定义： 热膨胀系数表示材料在温度每升高 1℃ 时，长度变化的比例，单位通常是 ppm/℃。
公式为：
α = (ΔL / L₀) / ΔT
在LED封装中，常见材料热膨胀系数：
铝氧化物陶瓷（Al₂O₃）：6~8 ppm/℃
氮化铝（AlN）：4~5 ppm/℃
硅芯片：约 3 ppm/℃
PCB铝基板：20~25 ppm/℃
对比可以看到，陶瓷与硅的热膨胀相对接近，这对寿命有好处。
3. 热膨胀对寿命的具体影响
当LED工作时，芯片温度会迅速升高到 120℃ 甚至更高，再降到环境温度。这种温度循环会引起不同材料间的膨胀和收缩。如果热膨胀系数差异过大，就会产生热应力，导致：
焊点疲劳开裂 → 光衰加快
芯片与基板脱层 → 接触热阻增大，温度进一步升高
封装树脂裂纹 → 防护失效，湿气入侵
相关研究（《LED封装材料热失配研究》）表明，高功率LED在热循环2000次后，热膨胀匹配度差的样品，光通量衰减可达 **25%**，而匹配良好的样品仅衰减 8%。
4. 陶瓷灯珠的优势
热膨胀匹配好
陶瓷的膨胀系数接近硅，因此热循环应力小，焊点和芯片不易损伤。
耐高温
陶瓷封装可以承受 150℃ 以上的长期工作温度，而塑封LED在 120℃ 以上寿命会明显下降。
导热性能优
氮化铝陶瓷的导热系数高达 170~200 W/m·K，有助于快速散热，降低结温。
5. 实际测试案例
在某次高温老化试验中，两组相同功率的LED灯珠：
组A：铝基板 + 塑封，CTE差距大
组B：陶瓷基板 + 陶瓷封装，CTE匹配
测试条件：
环境温度 85℃，通断循环
时长 1000 小时
结果：
组A光通量衰减 22%，部分焊点裂开
组B光通量衰减 6%，无明显失效
这说明热膨胀系数匹配，对延长寿命非常重要。
6. 设计与选型建议
材料匹配
尽量选择热膨胀系数接近硅芯片的基板，如氮化铝或高品质氧化铝陶瓷。优化散热结构
降低结温波动幅度，减少热循环应力。例如优化焊盘面积、增加散热通道。控制焊接工艺
锡膏厚度、回流曲线合理控制，避免残余应力。关注可靠性标准
可参考 JEDEC JESD22-A104（温度循环测试）等标准进行评估。
7. 常见问题
Q1：如何测量热膨胀系数？
通常使用热机械分析仪（TMA）测量不同温度下的长度变化，得到曲线和系数数据。
Q2：温度变化对陶瓷灯珠影响大吗？
陶瓷本身稳定，但若焊点或透镜材料差异大，仍会受热膨胀失配影响。
Q3：陶瓷封装比塑封贵多少？
通常高 20%~50%，但在高功率、长寿命应用中，综合成本更低。
8. 核心提示
陶瓷灯珠寿命与热膨胀系数息息相关。你在选型时，应优先考虑热膨胀匹配与导热性，这样才能避免早期失效，获得稳定的光性能。
希望对你有用。
