2525贴片LED灯珠有多大？尺寸和参数介绍

2025-05-27

技术部张工

LED技术

2315次阅读

你好！看样子你正在找关于 2525贴片LED灯珠尺寸 的信息，对吧？这是一个很常见但也很重要的问题。不管是电子产品设计师、DIY爱好者还是采购人员，都需要搞清楚这些小家伙到底有多大，才能把它们用在对的地方。

别担心，今天我就跟你好好聊聊2525 LED灯珠的一切，从它的名字、尺寸，到它的参数和用途，让你一次搞明白！

什么是2525贴片LED灯珠？它名字里的“2525”是什么意思？

我们说的“贴片LED灯珠”就是SMD LED（Surface Mounted Device Light Emitting Diode），意思是可以直接焊接到电路板表面上的LED。这种类型的LED非常普遍，因为它们小巧、易于自动化生产。

那“2525”又代表什么呢？这是LED灯珠行业里一种常用的尺寸命名规则。一般来说，前面两个数字代表灯珠的长度，后面两个数字代表灯珠的宽度。

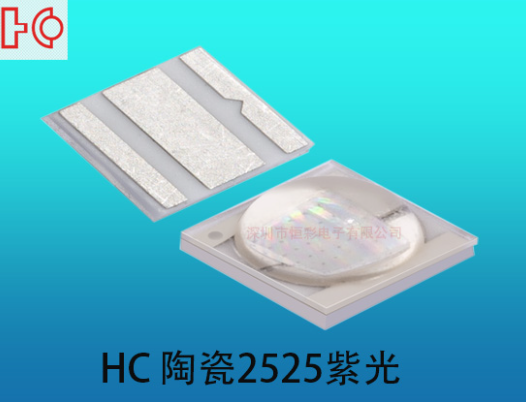

（陶瓷2525紫光灯珠大功率led灯珠365-410nm1W紫光固化应用专用灯珠）

记住一个简单的换算关系：这里的数字通常是以 十分之一毫米 (0.1mm) 为单位的。

所以，当你说到“2525”LED灯珠时，它基本上就告诉你：

长度大约是 25 x 0.1mm = 2.5毫米 (mm)
宽度大约是 25 x 0.1mm = 2.5毫米 (mm)

没错，2525灯珠就是一个边长约为2.5毫米的正方形小灯珠。是不是很简单？

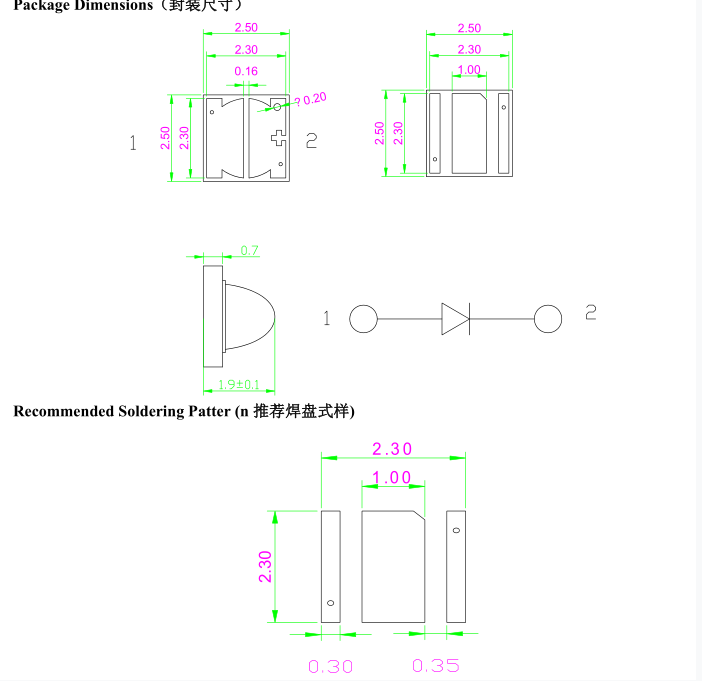

2525灯珠的精确尺寸是多少？长、宽、高告诉你！

虽然“2525”告诉我们它是2.5mm x 2.5mm，但这只是一个标称尺寸，或者说是一个型号的代号。不同厂家生产的2525灯珠，在精确尺寸上可能会有非常微小的差异，但这都在行业标准允许的范围内，不会影响通用性。

精确尺寸（典型值）：

长度 (L): 2.5 mm
宽度 (W): 2.5 mm
高度 (H): 这个参数不是名字里带的，但也很重要。2525灯珠的高度根据具体型号、功率和内部结构不同而有所差异，常见的范围大约在 0.7毫米到 1.5毫米 之间。比如有些型号可能高0.7mm，有些高1.0mm，还有些高1.3mm或1.5mm。你在查具体产品时，需要特别留意这个高度参数。

所以，当你搜索“2525贴片led灯珠尺寸”时，核心答案就是 2.5mm x 2.5mm，但别忘了它的高度也是关键信息哦！

除了尺寸，2525灯珠还有哪些关键参数？（LED灯珠规格参数解析）

光知道尺寸可不够，一个完整的LED灯珠规格包括很多方面。对于2525灯珠来说，除了物理尺寸，你还需要关注以下几个重要的电学和光学参数：

正向电压 (Forward Voltage, Vf): 这是LED正常发光时需要施加在它两端的电压。不同颜色的LED Vf 不同，通常：

红色、黄色、橙色：约 1.8V - 2.4V
蓝色、绿色、白色：约 2.8V - 3.4V
具体数值请查阅产品规格书。

正向电流 (Forward Current, If): 这是流过LED的电流。常用的2525灯珠，额定电流多为 20mA（毫安），但这只是标准电流。有些高亮或大功率的2525型号，可能支持更高的电流，比如30mA、50mA甚至更高。记住，电流越大，亮度通常越高，但发热量也越大，需要更好的散热。
功率 (Power): 功率 = 电压 (Vf) x 电流 (If)。一个20mA、3V的2525灯珠，功率就是 3V x 0.02A = 0.06W。现在市面上也有一些单颗功率达到0.1W、0.2W、甚至0.5W的2525型号，它们通过更先进的芯片技术和封装来实现。
亮度 (Luminous Intensity/Flux): 这是衡量LED有多亮的指标。对于像2525这样方向性比较强的LED，常用单位是 **mcd (毫坎德拉)**；对于用于照明等需要大范围发光的，常用单位是 **lm (流明)**。同是2525尺寸，不同厂家的芯片技术和封装工艺会导致亮度差异巨大。高效率的2525灯珠可以在相同电流下提供更高的亮度。
发光颜色 (Color): 2525尺寸的LED灯珠可以发出各种颜色，最常见的是红色、黄色、绿色、蓝色和白色（冷白、中性白、暖白）。还有粉色、紫色、紫外线(UV)、红外线(IR)等特殊颜色。
色温 (Color Temperature, CCT): 针对白光LED，色温描述了白光的“冷暖”程度，单位是 **K (开尔文)**。数字越低越暖（偏黄），越高越冷（偏蓝）。比如2700K-3000K是暖白，4000K-5000K是中性白，6000K-7000K是冷白。
显色指数 (Color Rendering Index, CRI): 也针对白光LED，描述LED光源还原物体真实颜色的能力。CRI越高，被照物体的颜色看起来越自然、越真实。普通照明要求CRI>70或>80，对色彩要求高的场所可能需要CRI>90。

了解这些参数，你才能真正选到适合你项目的2525灯珠，而不仅仅是知道它的大小。

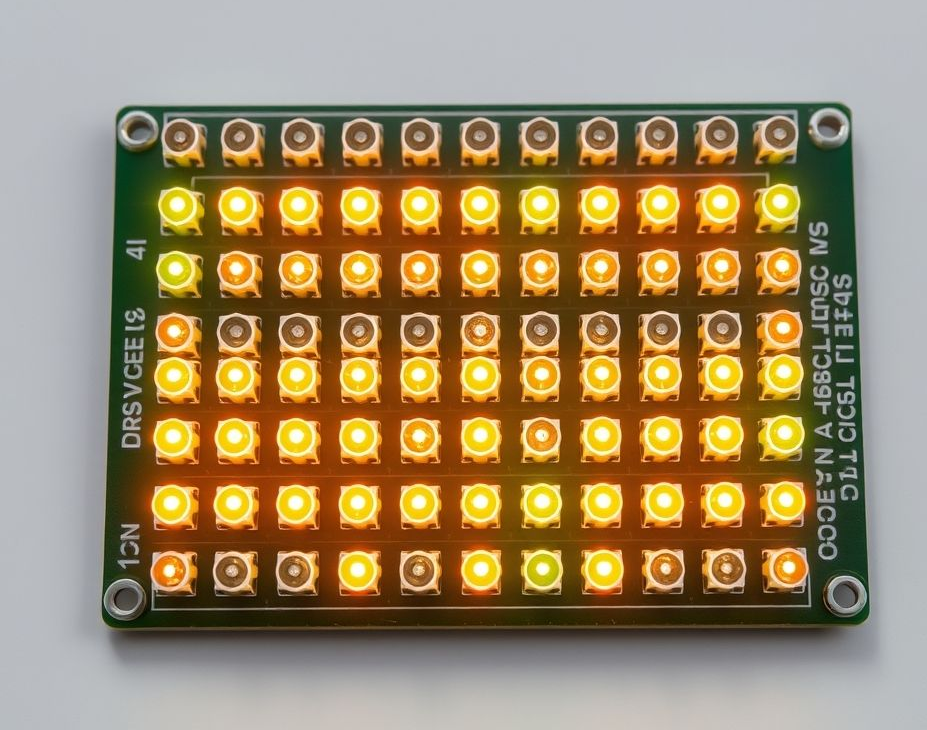

2525贴片LED灯珠的常见应用领域（2525贴片灯珠的应用）

为什么工程师会选择2525这个尺寸的LED呢？因为它在尺寸和性能之间找到了一个不错的平衡点。2.5mm x 2.5mm 既不算特别大，能满足小型化的需求，同时又比更小的尺寸（如0805、1206）更容易封装高亮度芯片或多芯片，因此，2525灯珠被广泛应用于：

各种指示灯： 在电子设备、家用电器、仪表盘上做电源指示、状态指示等。
小型背光源： 比如一些小尺寸的LCD屏幕背光、按键背光。
户外显示屏： 尤其是像素密度要求较高的户外全彩LED显示屏，2525（或其变种如2727）是常用的单元。
LED灯条/模组： 用于装饰照明、柜台照明、广告灯箱等。
穿戴设备： 智能手环、智能手表上的指示灯或屏幕背光。
医疗设备： 小型手持医疗仪器上的指示或照明。
玩具和礼品： 需要小型化发光元件的产品。

你看，它的应用范围还是很广的，很多你日常见到的产品里可能就有它的身影。

2525灯珠的优点和需要注意的地方

优点：

尺寸适中： 相对较小，适合集成到紧凑的产品中。
性能较好： 比微型LED（如0603、0805）更容易实现更高的亮度和更好的散热，可以搭载更大功率的芯片。
通用性强： 是一个比较标准的尺寸系列，很多厂家都有生产，选择多。

需要注意的地方：

焊接难度： 毕竟尺寸还是比较小的，手工焊接需要一定的技巧和工具（比如热风枪），自动化焊接则需要适配的贴片机和炉温曲线。
散热： 虽然比小尺寸LED散热好，但如果是高功率型号，仍然需要考虑PCB设计时的散热问题，比如增加铜箔面积。
方向性： 贴片LED的光线有比较强的方向性，不像传统的直插LED是散光的。在设计光学系统时需要考虑这一点。

和其他常见尺寸LED灯珠比较 (LED尺寸对照表)

为了让你对2525的大小有一个更直观的概念，我们来看看它和其他一些常见的贴片LED尺寸的对比：

尺寸代号	大约尺寸 (长x宽)	备注
0603	0.6mm x 0.3mm	非常小，常用于微型设备
0805	0.8mm x 0.5mm	也很小巧
1206	1.2mm x 0.6mm	比较常见，易于焊接
2525	2.5mm x 2.5mm	本篇主角
3528	3.5mm x 2.8mm	比较大，单芯片常用
5050	5.0mm x 5.0mm	很大，常用于RGB或多芯片
5730	5.7mm x 3.0mm	常用于照明，高亮度

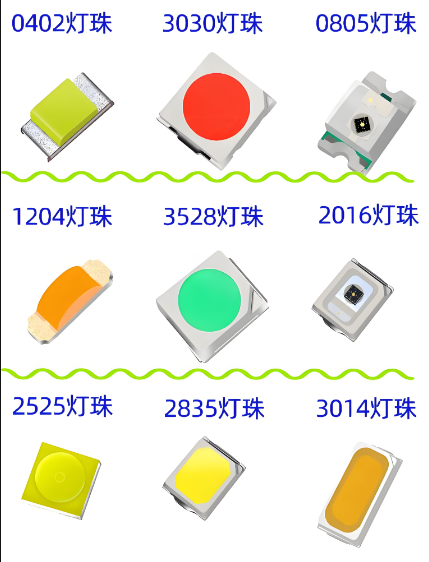

（这张图帮你直观感受不同尺寸的大小差异）

从这个对比你可以看到，2525处于中间偏小的位置，比0805、1206大，比3528、5050小。它的尺寸特性决定了它适合那些需要一定亮度但空间又有限的应用场景。

如何获取2525灯珠更详细的技术规格？ (如何选择LED灯珠规格)

型号代号和基本参数只是一个开始。如果你要做产品设计或批量采购，仅仅知道这些是不够的。你需要查找特定品牌和型号的 数据手册 (Datasheet) 。数据手册是生产厂家提供的最权威的技术文档，里面包含了这个LED灯珠的：

精确到小数点后两三位的尺寸信息和公差。
建议的焊盘尺寸和布局图。
详细的电学特性曲线（电压-电流曲线、电流-亮度曲线）。
光学特性参数（发光角度、光谱分布）。
最高额定值（Maximum Ratings），比如最高允许电流、最高工作温度等。
可靠性信息。
封装信息和物料信息。

在哪里找数据手册呢？

知名LED制造商： 比如 Osram Opto Semiconductors,恒彩、 Lumileds, Cree, Nichia, Samsung, Everlight), Kingbright等等。
大型电子元器件分销商平台： 像 Digi-Key, Mouser, LCSC (立创商城), Arrow 等。这些平台汇集了大量不同品牌和型号的元器件，你可以在上面搜索“2525 LED”，找到具体型号后，页面上通常会提供数据手册的下载链接。
搜索引擎： 直接在搜索引擎中输入“你感兴趣的品牌 2525 LED datasheet”或者“2525 LED规格书”。

记住，同一个“2525”代号下可能有无数种具体型号，它们在亮度、颜色、电压、电流、功率等方面都可能不同。选择LED灯珠规格时，务必查阅并理解具体型号的数据手册。
