嘿，朋友！你可能正在某个LED照明项目上绞尽脑汁，或者只是单纯地好奇，为什么一个看似简单的“发光二极管”——也就是我们常说的LED灯珠——还会涉及到“等效电容”这个听起来有点复杂的概念。特别是像“3528灯珠等效电容”这样的专业术语，一下子就能把你带入到电子学的深水区。别急，今天我们就用最接地气的方式，一层一层地揭开它的神秘面纱！
3528灯珠：你了解它吗？
我们得知道主角是谁。3528灯珠，全称是“3528贴片LED”，它的名字来源于它的尺寸：长3.5毫米，宽2.8毫米。它是市面上非常常见的一种SMD（表面贴装器件）LED，因为体积小巧、光效稳定，被广泛应用于LED灯带、显示屏背光、指示灯以及各种照明模组中。
这种灯珠通常是单色发光，内部结构相对简单，但麻雀虽小，五脏俱全。别看它个头不大，却承载着我们今天要探讨的“等效电容”这一重要特性。
等效电容：它到底是什么？
要理解“等效电容”，我们先放下复杂的公式和理论，用一个简单的比喻来说明。
想象一下，你有一个水龙头，当水流过时，你通常只会考虑它的流量。但如果我们突然把水龙头关掉，水流会立刻停止吗？不，水管里总会有一点点剩余的水，或者说在关闭的瞬间，水管内部的压力变化会有一个延迟。
在电学里，电容就像是一个可以“储存电荷”的小水库。等效电容 (Equivalent Capacitance)，顾名思义，就是某个非电容元件（比如我们的LED灯珠）在特定工作条件下，表现出来的一种“像电容”一样的特性。它不是一个实际存在的物理电容元件，而是这种元件固有的一种寄生效应。
LED的“隐形”电容：为什么会有？
你可能会问，LED不是一个发光的二极管吗？它只有单向导通的特性，怎么会和电容扯上关系呢？
秘密就在LED内部的PN结。

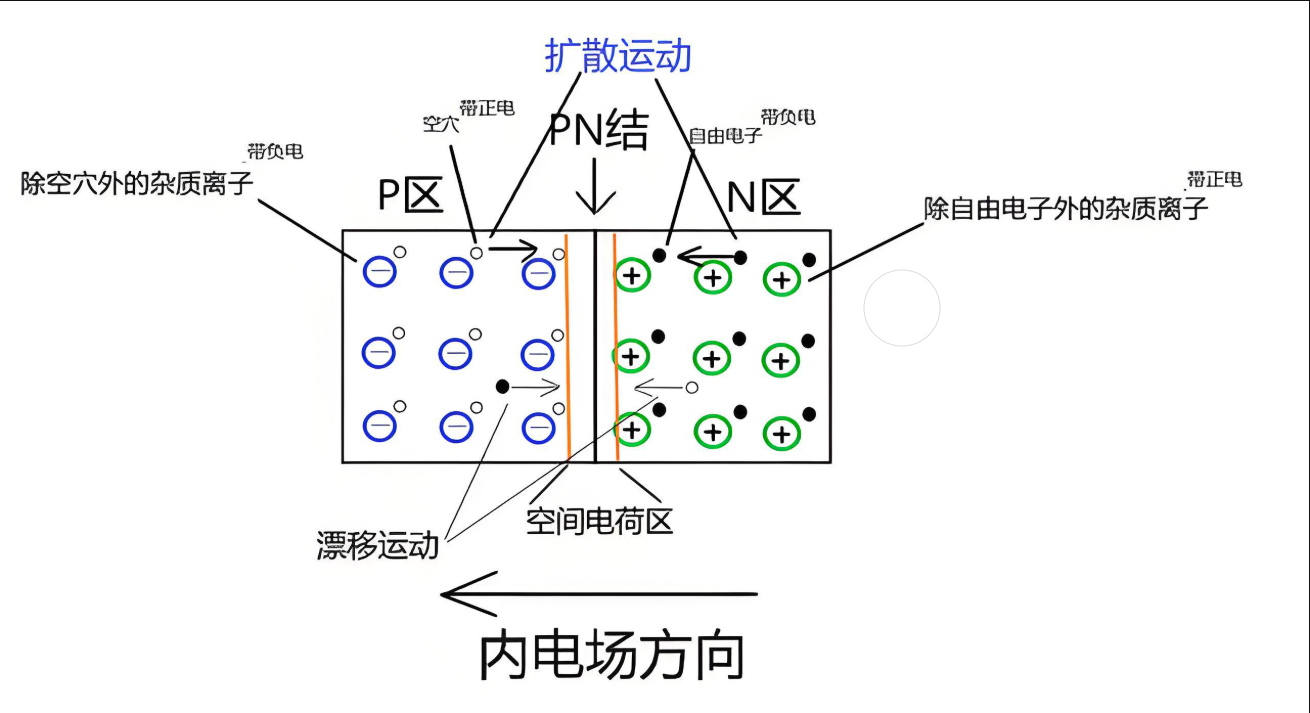

LED的本质是一个半导体PN结。当P型半导体和N型半导体接触时，它们的交界处会形成一个叫做耗尽层（Depletion Layer）的区域。在这个区域里，没有自由的载流子（电子和空穴），只有固定的电离杂质原子。
这个耗尽层就像一个绝缘层，而P型和N型区域就像是两块导体板。这样一来，一个“导体-绝缘体-导体”的结构就形成了，这不就是电容的基本结构吗？是的，这就是LED的PN结电容（Junction Capacitance），也叫结电容。
正向偏置时： 当你给LED加上正向电压时，耗尽层变窄，结电容变大。
反向偏置时： 当你给LED加上反向电压时，耗尽层变宽，结电容变小。
所以，虽然你看不到一个独立的电容器件，但LED的PN结本身就具有电容的特性，并且这个电容的大小会随着电压的变化而变化。这也就是我们所说的“3528灯珠等效电容”的主要来源。
如果你想深入了解PN结电容的物理原理，可以参考百科关于PN结的解释。
3528灯珠等效电容：为何如此重要？
你可能会觉得，一个小小的寄生电容，能有多大影响呢？但你错了！在高速、高频或者精确的LED驱动电路中，这个“隐形”的等效电容可能会带来意想不到的问题，或者成为你设计中的一个关键考量因素。
高频特性和开关速度：LED等效电容的存在，会影响LED的频率响应。当LED在进行快速开关（比如PWM调光）时，这个电容需要被充电和放电。电容越大，充电放电所需的时间就越长，这就限制了LED的开关速度，可能导致调光波形失真，尤其是在高频调光时，可能会出现“拖影”现象，影响视觉效果。
电磁干扰 (EMI) 抑制：在LED驱动电源中，特别是开关电源，会产生高频噪声。LED的等效电容与驱动电路中的电感（例如线圈电感、走线电感）可能会形成谐振电路。一旦发生谐振，就会产生很大的尖峰电流和电压，不仅会影响电源的稳定性，还会向外辐射电磁干扰（EMI），影响其他电子设备的正常工作。
电源稳定性与纹波：对于某些LED驱动电路，特别是那些对输出稳定性要求高的场景，LED等效电容会影响驱动器输出的纹波和噪声。它可能会影响反馈环路的稳定性，导致电源输出不稳定，甚至产生振荡。
调光性能：在模拟调光或数字PWM调光中，等效电容都会产生影响。在低频调光时可能不明显，但当频率提升时，它的充放电时间会变得关键，影响调光的线性度和精度。
设计挑战：对于LED阵列，特别是当大量灯珠并联时，它们的等效电容会累加，形成一个较大的总电容。这会对驱动电路的瞬态响应能力提出更高的要求，并可能增加启动时的冲击电流。
如何理解和应用它？
知道了它的重要性，那我们该如何去理解和应用这些信息呢？
1. 数据手册 (Datasheet) 是你的宝典
最直接的方法就是查阅LED灯珠的**数据手册 (Datasheet)**。正规厂家提供的产品数据手册中，通常会包含LED的电容-电压（C-V）特性曲线，或者在特定反向偏置电压下的等效电容值。

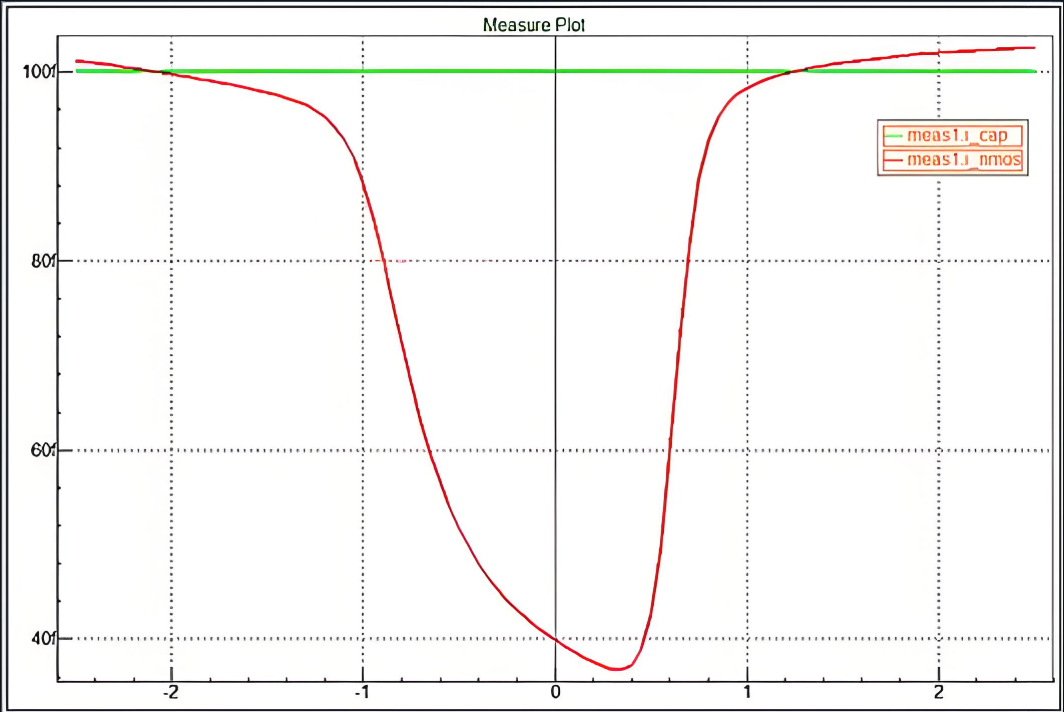

这个图显示了电容如何随电压变化。通常，LED等效电容在零偏压或反向偏压下会给出，因为正向偏压下LED导通，电容特性会变得复杂且不再是主要关注点。
2. 影响等效电容的因素
等效电容并不是一个固定不变的值，它会受到多种因素的影响：
电压： 这是最重要的影响因素。正如前面所说，反向偏压越大，耗尽层越宽，结电容就越小。
温度： 温度也会对半导体材料的特性产生影响，进而影响PN结的耗尽层宽度和载流子浓度，从而改变等效电容。
频率： 虽然等效电容本身是一个“静态”概念，但在不同频率下测量时，由于半导体内部载流子响应速度的限制，测得的等效电容值可能会略有不同。
避免“坑”：设计中的考量
在设计含有3528灯珠的电路时，你可以从以下几个方面来考虑等效电容的影响：
选择合适的LED驱动器： 如果你需要高速开关或高频调光，选择具有更高带宽和更快响应速度的驱动器。驱动器需要能够快速地对LED的充放电电流做出响应。
优化电路布局布线：在高频应用中，布线电感和寄生电容会变得非常重要。尽量缩短高频信号路径，减小环路面积，以降低额外的寄生效应和EMI。
考虑阻尼网络：在一些对EMI敏感或可能发生谐振的电路中，可以考虑在驱动电路中加入RC或RCD阻尼网络，以吸收高频能量，抑制振荡。
阵列设计：对于大型LED阵列，如果所有LED并联，总等效电容会显著增加。可以考虑将LED进行串并联组合，或者将阵列分成若干小单元独立驱动，以降低单个驱动器承受的总电容负载。
仿真验证：在复杂的LED驱动设计中，使用SPICE等电路仿真工具可以帮助你预测等效电容对电路性能的影响，并在实际制作前进行优化。
常见问题解答
Q1：灯珠等效电容越大越好吗？A1：不一定。等效电容本身是一个寄生效应，我们通常希望它越小越好，尤其是在高频、高速开关或对EMI要求较高的应用中。电容过大可能会限制开关速度，增加EMI风险，并影响电路稳定性。
Q2：为什么我的LED驱动电源会不稳定？和等效电容有关吗？A2：有可能。如果驱动电源是开关电源，其反馈环路可能受到LED等效电容和电路中其他寄生电感的影响。在特定频率下，这些寄生参数可能导致环路不稳定，产生振荡。这需要通过优化反馈补偿网络来解决。
Q3：哪里可以找到3528灯珠的等效电容数据？A3：最可靠的来源是**生产商提供的官方数据手册(Datasheet)**。你可以在主要LED芯片制造商（如欧司朗、科锐、普瑞光电、木林森等）的官网上搜索特定型号的3528灯珠数据。
Q4：温度会影响等效电容吗？A4：会的。温度变化会影响半导体材料的载流子浓度和耗尽层宽度，从而对PN结电容产生影响。通常，这种影响在设计中会被考虑在内，但对于极端温度应用，需要特别注意。
“3528灯珠等效电容”听起来很专业，但实际上它就是LED内部PN结固有的一种寄生电容。尽管它是一个“看不见”的特性，但在现代LED照明和显示应用中，它对高频特性、开关速度、EMI抑制、电源稳定性以及调光性能都有着不可忽视的影响。
理解并关注等效电容，能帮助你更好地选择LED驱动器、优化电路布局，并最终设计出更稳定、高效、性能优越的LED产品。这里是恒彩电子，希望以上信息对你有用。
