哈喽！看来你不仅想看看3535灯珠长啥样，还想知道它是怎么“出生”的，对吧？想了解3535灯珠工艺流程！
告诉你，别看这小小的3535灯珠，它可是经过一系列复杂又精密的步骤才来到我们身边的。这整个过程就像给它“搭房子”、“穿衣服”、“体检”一样。
3535灯珠的生产制造过程是怎样的？ 从原料到成品，都经历了哪些环节？
每个环节大概是做什么的？ 想知道里面的具体步骤和原理。
3535灯珠生产过程中有哪些关键技术？
我这就一步一步给你揭秘3535灯珠的诞生过程。
这篇文章会带你走过这些“关卡”：
第一步：LED芯片制造 - 它是灯珠的心脏！
第二步：晶圆切割 - 把大饼切成小块。
第三步：LED封装工艺 - 给芯片穿上“3535”这件衣服！
固晶 - 把芯片固定好。
打线 - 搭好电的“桥梁”。
点胶/涂覆荧光粉 - 让蓝光变成白光（或者其他颜色），并保护起来。
灌封/模压 - 彻底密封保护。
第四步：烘烤固化 - 让“衣服”和胶水变硬。
第五步：测试与分选（LED分光分色） - 给灯珠做“体检”和“分班”。
第六步：切割与包装 - 把它们规整地送出门。
SMD LED制造 过程中的一些小知识。
准备好了吗？咱们这就开始这场“灯珠制造之旅”！
第一步：【LED芯片制造】 - 灯珠的心脏
这个步骤其实是在3535灯珠“成型”之前，是制造它最核心的部分——LED芯片。你可以把芯片想象成是灯珠的“心脏”，它负责发出光。
芯片不是凭空出现的，它是在一个圆形的“晶圆”（Wafer）上长出来的，有点像摊大饼。这个晶圆通常是蓝宝石、碳化硅或者硅材料做的。然后，通过非常非常精密的半导体工艺，在晶圆上面一层一层地“生长”出发光的材料层（比如砷化镓、氮化镓等）。
这个过程需要在超净车间里完成，技术难度非常高。它决定了芯片能发出什么颜色的光、效率高不高等等。
图注：这就是LED晶圆，上面密密麻麻的都是还没分开的LED芯片。
第二步：晶圆切割 - 把大饼切成小块
晶圆做好后，上面有成千上万个小方块，每个小方块就是一个LED芯片。就像切蛋糕一样，需要用专门的设备把这个大圆片切开，变成一个个独立的、小小颗的芯片。

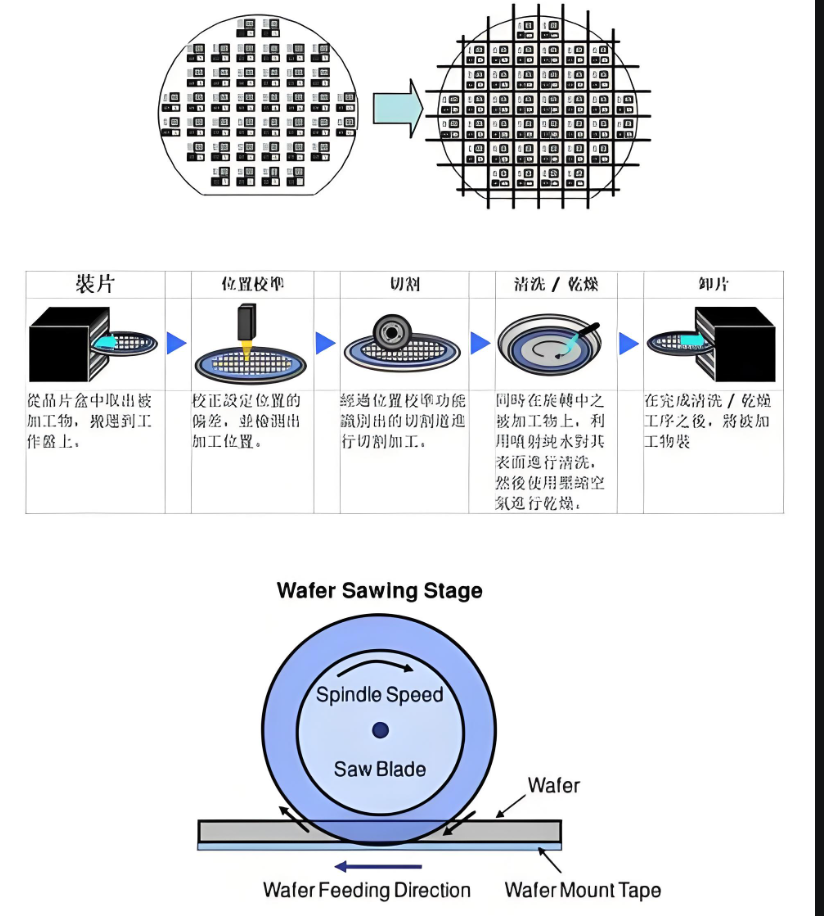

图注：晶圆被划线并切割，变成独立的LED芯片。
这些切好的小芯片，就是后续用来做3535灯珠的“原材料”之一了。
第三步：LED封装工艺 - 穿上“3535”这件衣服！
这是最关键的一步，也是决定它最终是“3535”还是别的型号（比如5050、2835）的环节。这个过程就是把前面做好的LED芯片，加上其他必要的材料，一起组装到那个3.5mm x 3.5mm 的外壳里。
这个外壳我们通常叫做“支架”或者“基板”，它不仅是物理上的支撑，还负责导电和散热。对于3535这种SMD（表面贴装）封装，支架通常是带有焊盘的陶瓷或者塑料材质。
SMD LED制造的核心就在这里，主要包含几个小步骤：
固晶 (Die Bonding):把切割好的LED芯片，用导电胶或者共晶焊的方式，精确地固定到支架对应的位置上。这个位置通常是支架上的一个金属区域，用来连接芯片的一个电极，同时也帮助芯片散热。

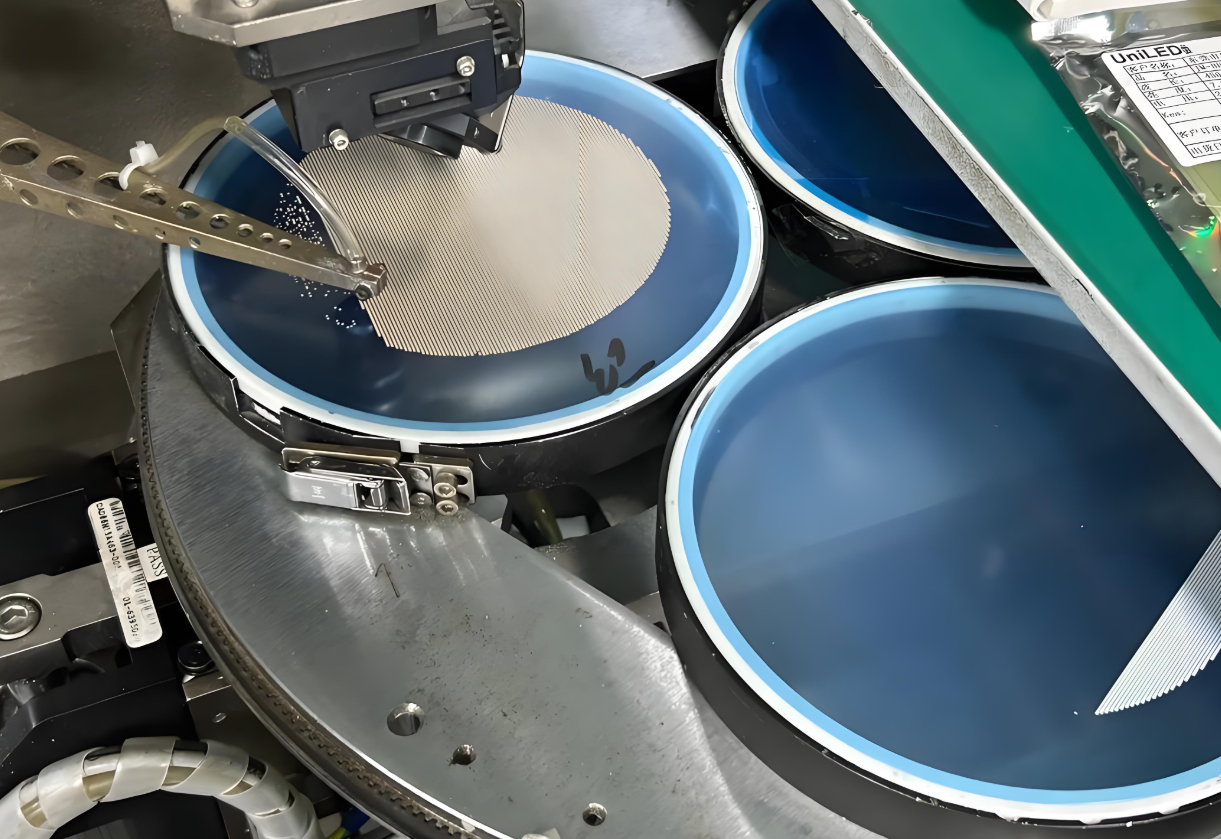

图注：小小的LED芯片被精准地固定在3535封装的支架上。
打线 (Wire Bonding):芯片固定好后，需要把芯片上的另一个电极（或者多个电极）用非常细的金属丝（通常是金丝、铜丝或合金丝）连接到支架上对应的引脚或焊盘上。这些金属丝就像是搭起来的“电线桥”，让电流能顺利地流过芯片，让它发光。
打线过程，细如发丝的金属线连接着芯片和支架的焊盘。
这个过程非常精细，金属丝的粗细、焊接的位置和力度都需要精确控制。
点胶/涂覆荧光粉 (Phosphor Coating/Dispensing):如果要做白光LED，这一步就特别重要。大多数白光LED芯片其实发的是蓝光。为了得到白光，需要在芯片上方涂覆一层特殊的材料，叫做【荧光粉】。蓝光照射到荧光粉上，荧光粉就会发出黄光（或者其他颜色）。蓝光和黄光混合在一起，我们看起来就是白光了。通过调整荧光粉的配方和厚度，可以控制白光的3535灯珠色温（比如暖白、正白、冷白）。
芯片上覆盖了一层黄色的荧光粉，这是制造白光LED的关键步骤。
对于彩色LED（比如红、绿、蓝），这一步可能就是点透明的保护胶，或者直接省略。
灌封/模压 (Encapsulation/Molding):芯片、金属丝、荧光粉这些都弄好后，需要用一种透明的材料把它们整个包覆起来。这种材料通常是硅胶或环氧树脂。它有几个作用：保护里面的娇贵元件不受潮湿、灰尘、机械损伤；同时它也形成了灯珠的透镜形状，可以帮助聚光或散光，影响【3535灯珠发光角度】。
透明的封装胶体保护着内部结构，并形成灯珠的外形和光学特性。
这个步骤完成后，3535灯珠的“外形”就基本确定了，也就是那个3.5mm x 3.5mm 的小方块。
第四步：烘烤固化 - 让“衣服”变硬
封装用的胶水（硅胶或树脂）点上去之后还是液态的，需要放到烘箱里加热，让它彻底固化变硬，这样才能起到保护和定型的作用。
第五步：测试与分选（LED分光分色） - 给灯珠做“体检”和“分班”
灯珠做好了，但它们不是完全一模一样的。即使是同一批生产出来的，它们在亮度（光通量）、颜色（色温、波长、显色指数）、电压、电流等参数上都会有细微的差别。
所以，需要用专门的设备对每一颗灯珠进行测试，这个过程叫做“分光分色”（或称“Binning”）。
[这里可以放一张自动测试分选设备的图片]图注：自动化设备正在高速测试和分选每一颗LED灯珠。
根据测试结果，把参数相近的灯珠放到同一个“bin”里。比如，亮度在某个范围内的放一类，色温在某个范围内的放一类。这样客户拿到同一bin的灯珠时，它们的参数会比较一致，用起来效果才不会有太大差异（比如一串灯带亮起来不会颜色深一块浅一块的）。
这个LED分选过程对于保证产品质量和一致性非常重要。
第六步：切割与包装 - 规整地送出门
如果第三步的封装是在一整条支架上连续完成的，那么现在就需要把这条长长的灯珠“链条”切割开，变成一颗颗独立的3535灯珠。
最后一步就是把这些通过测试和分选的合格灯珠，按照不同的bin，用防潮的卷盘（Reel）包装起来。这样方便客户使用自动贴片机（Pick and Place Machine）进行SMT（表面贴装技术）组装。
至此，一颗小小的3535灯珠就正式“毕业”，可以被应用到各种产品中去了！
SMD LED制造过程中的一些小知识
自动化程度高： 现代的LED封装线自动化程度非常高，从固晶、打线到分选包装，很多环节都是机器自动完成，这样可以提高效率和一致性。
洁净度要求高： 整个生产过程，特别是芯片制造和封装前段，对环境的洁净度要求非常高，一点点灰尘都可能影响产品性能。
材料很关键： 芯片的质量、封装材料（支架、金线、荧光粉、封装胶）的性能都直接影响灯珠的亮度、寿命、稳定性和成本。像科锐（Cree）、日亚化学（Nichia）、飞利浦Lumileds 等国际大厂，他们在材料和工艺上都有独到的技术，所以产品性能普遍较好。
常见问题解答
Q1：所有3535灯珠的工艺流程都一样吗？
A1： 大体流程是类似的，都是芯片制造、封装、测试、包装。但在具体的材料选择（比如金线还是铜线、用哪种荧光粉、用硅胶还是环氧树脂）和工艺细节上，不同厂家、不同型号的产品会有差异，这些差异会影响灯珠的性能和成本。
Q2：3535这个尺寸是在哪个步骤确定的？
A2： 主要是在第三步的封装环节。选用了尺寸为3.5mm x 3.5mm 的支架，并按照这个尺寸进行固晶、打线、灌封成型，最终就得到了3535封装的灯珠。
Q3：为什么白光LED要用荧光粉？不能直接发出白光吗？
A3： 目前技术上，直接高效发出白光的LED芯片比较难实现或者成本很高。而制造蓝光芯片相对成熟和高效。利用蓝光激发荧光粉产生黄光，再混合形成白光，是目前制造白光LED最主流和效率较高的方式。
Q4：分光分色（Binning）重要吗？
A4： 非常重要！如果没有分光分色，你买到的一批灯珠可能亮度、颜色深浅不一，用在同一个产品上就会显得很不均匀，影响最终效果。好的分光分色技术是衡量一个LED厂家水平的重要标准。
好啦，咱们一起走完了3535灯珠的“制造流水线”。
你现在应该清楚了：
一颗小小的3535灯珠，首先需要制造出它的“心脏”——LED芯片。
然后把晶圆切成独立的芯片，进入封装环节。
在封装中，芯片被固定到3535尺寸的支架上，经过打线、涂荧光粉（白光），并用透明胶体包覆成型，最终就有了3535的外形。
接着，要经过烘烤、严格的测试和分选，确保性能合格且参数一致。
最后是切割和包装，把它们送往世界各地。
整个过程是半导体技术、精密机械、材料科学等多种技术结合的体现。下次你看到或者用到3535灯珠时，是不是觉得它不只是一个发光的小元件，更是精密制造的成果呢？
希望这篇文章让你对【3535灯珠工艺流程】有了清晰的认识！如果你还有其他好奇的地方，随时可以再问我哦！
