以下是关于LED器件中蓝移现象的常见问题解答，结合成因、影响及解决方案进行系统梳理：
一：什么是蓝移
蓝移指LED发出的光波长向短波方向偏移（即偏向蓝紫色光谱），导致色温升高或颜色异常。其本质是光谱能量分布中短波长成分增强，可能由量子效应、材料老化或物理损伤引发。
二：蓝移现象在LED外延中的具体表现
蓝移现象在LED外延生长中的具体表现主要体现在发光峰波长的缩短。随着注入电流的增加，LED的发光主峰通常会向短波长方向移动，即发生蓝移。这种现象在多种LED结构中均有观察到，例如在GaN基LED中，随着电流的增加（10mA→70mA），发光波长从570 nm蓝移到约560 nm或更短的波长（如图1）。此外，在InGaN/GaN多量子阱结构中，蓝移现象也较为明显，尤其是在高电流条件下，发光波长的变化幅度较大。

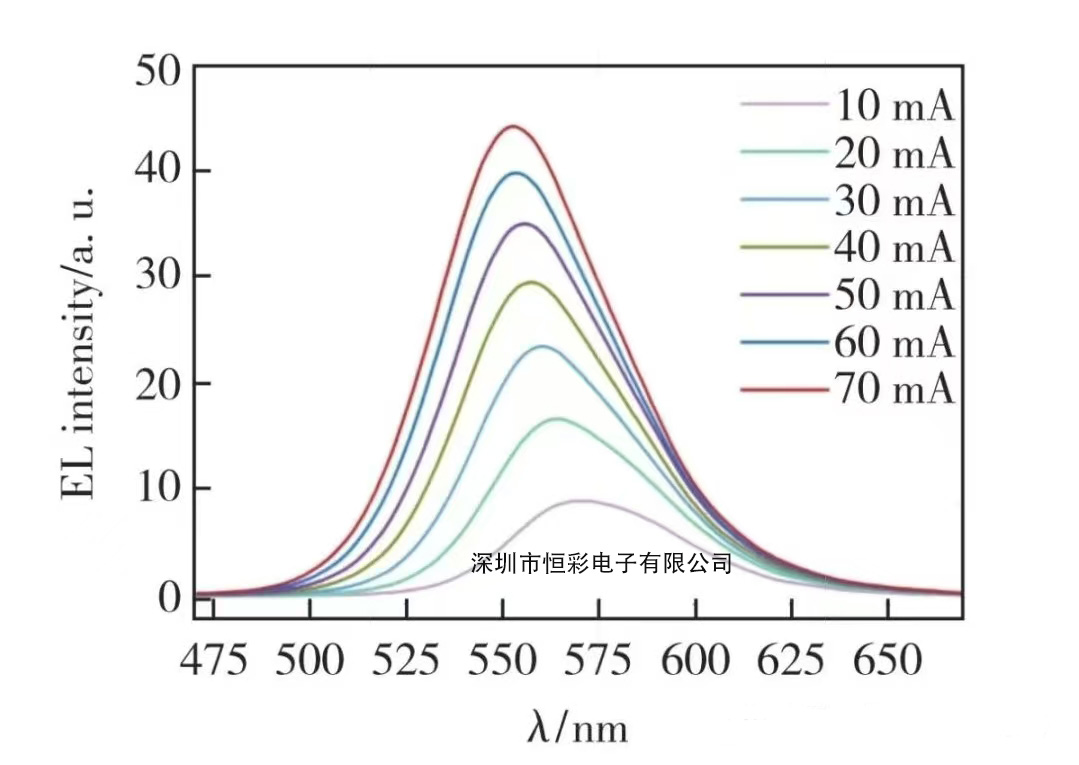

图1 不同注入电流下GaN LED样品的EL光谱
蓝移现象的原因通常与量子限制斯塔克效应（QCSE）有关。当载流子注入LED时，它们会屏蔽量子阱中的极化电场，从而减弱QCSE，导致跃迁能量增加，从而产生蓝移。蓝移幅度 Δ𝜆满足：
Δ𝜆∝1/𝐹极化
其中𝐹极化为极化电场强度。
此外，压应力的减小也有助于降低蓝移现象，例如在纳米柱结构中，由于应力得到部分缓解，蓝移现象被有效抑制。
公式关联：应力弛豫度 𝜂与蓝移量负相关：
Δ𝜆蓝移∝(1−𝜂)

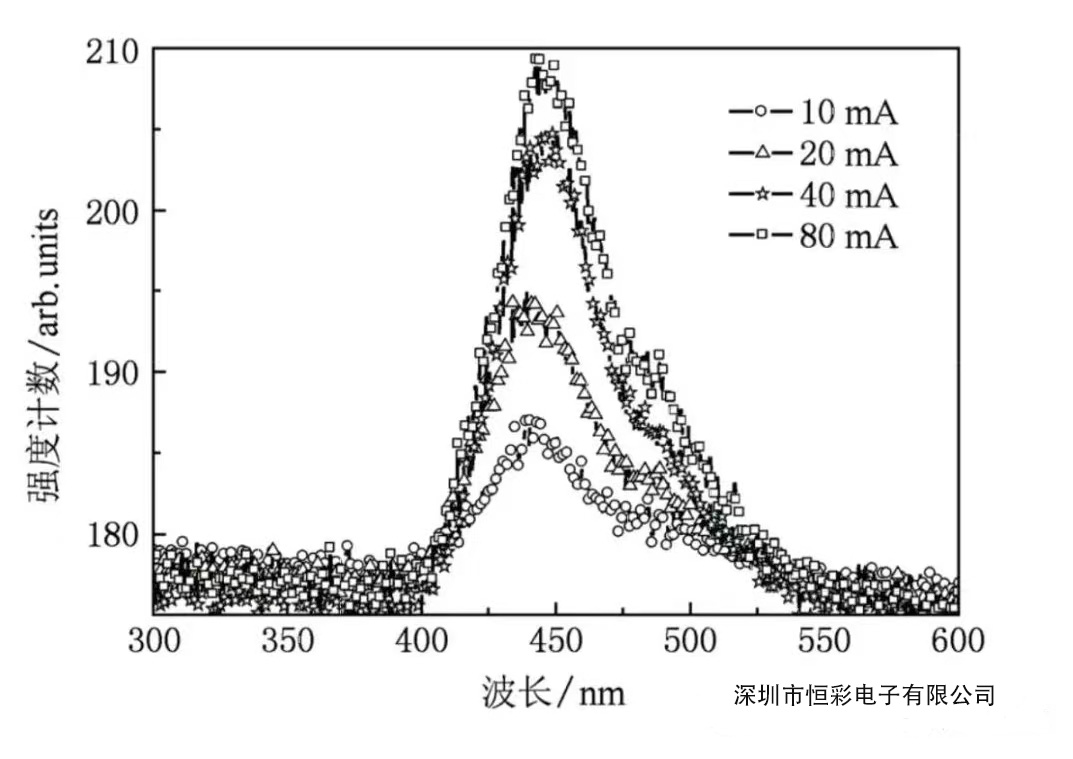

图2 纳米柱蓝光发光二极管在不同注入电流下的发光光谱
三、哪些原因会导致LED出现蓝移？
1荧光粉失效
*白光LED依赖蓝光芯片激发黄色荧光粉混合成白光。若荧光粉因高温、紫外线照射老化或脱落，蓝光未被充分转化为黄光，剩余蓝光比例升高，出现偏蓝现象。
*典型场景：车灯长期使用后单侧变蓝、LED灯珠中心发蓝。 2电流/电压异常 *驱动电流过大或电压不稳会升高LED色温，使光线偏向蓝紫色。电路短路、控制模块故障也可能引发此问题。 3材料结构与应力影响 *量子尺寸效应：纳米材料（如硒化镉粒子）尺寸减小时，能隙变宽，导致吸收光谱蓝移。 *极化效应：GaN基LED的多量子阱区存在压电极化，引发量子限制斯塔克效应（QCSE），使峰值波长蓝移。 *热膨胀系数不匹配：封装层间因热应力断裂，导致散热不良和荧光层失效。 4工艺缺陷 *荧光粉涂覆不均匀或封装技术缺陷，使蓝光未被完全覆盖，边缘溢出蓝光带。 四、解决蓝移问题的关键技术 1材料优化 *采用四元系（如InAlGaN）外延结构弱化压电场，减少QCSE效应。 *选用高热稳定性荧光粉，改善散热涂层（如纳米陶瓷材料）。 2工艺改进 *优化巨量转移技术，确保Micro LED芯片焊接精度。 *调整荧光粉涂覆工艺，实现均匀覆盖。 3电路设计 *恒流驱动电路避免电流波动；红绿蓝（RGB）三色混光补偿色漂移。 4散热强化 *改进散热基板设计，降低结温（如陶瓷基板替代树脂）五、蓝移 vs 红移：核心区别
| 特征 | 蓝移 | 红移 |
| 波长变化 | 向短波方向移动 | 向长波方向移动 |
| 物理原因 | 灯珠接近观测者/量子尺寸效应 | 灯珠远离/能带变窄 |
| 典型场景 | LED荧光粉老化；纳米颗粒 | 宇宙膨胀；材料内应力释放 |
六、蓝移现象对LED器件性能的影响
蓝移现象对LED器件性能的具体影响主要体现在以下几个方面：

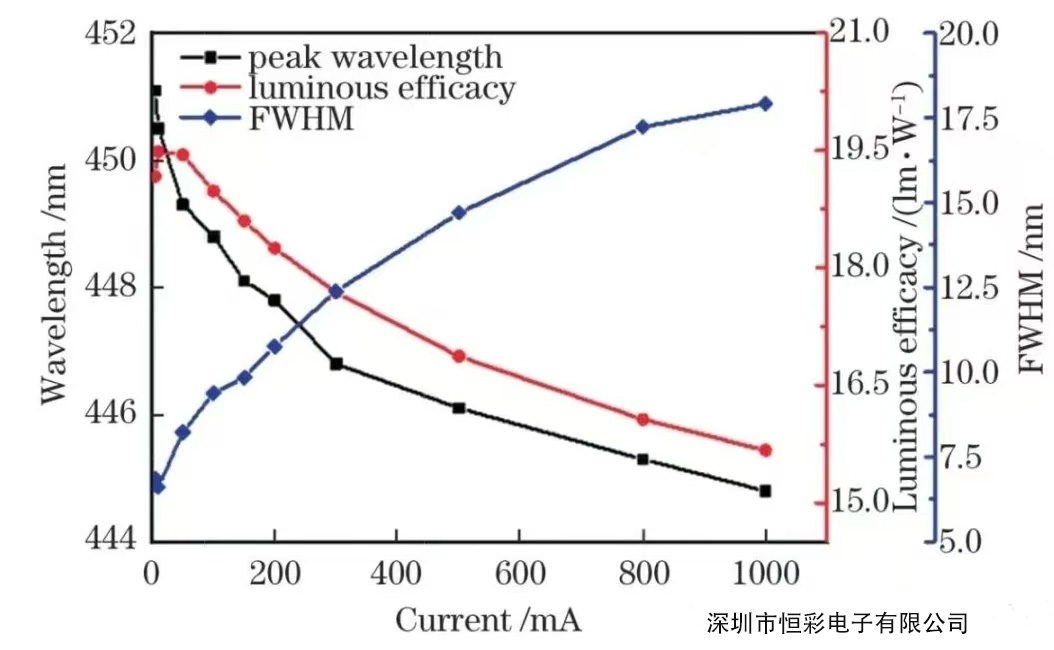

图3 蓝光LED在不同激发电流下的发光参数
发光波长变化：随着注入电流的增加，LED的发光峰波长通常会向短波长方向移动，即发生蓝移。这种现象在InGaN/GaN多量子阱结构中尤为明显，主要归因于载流子对极化场的屏蔽效应以及能带填充效应。如图5所示,可见,在 5~1000mA的电流范围内，蓝光LED芯片的峰值波长由451.1nm 减小到444.8nm。
发光效率变化：在小电流驱动下，蓝移现象较为明显，但随着电流的增加，蓝移效应可能减弱甚至出现红移。此外，电流增加还会导致载流子泄漏和内部损失增加，加剧LED的droop效应，进一步降低发光效率（如图5）。
光谱展宽：随着电流的增加，LED的光谱半峰全宽（FWHM）通常会增大，即光谱展宽。如图5所示，在电流从0mA增加到1000mA时，FWHM从约6nm增加到约17.6nm，增加了约11.6nm。这种展宽现象可能与载流子填充效应和能带倾斜程度的变化有关。
色度稳定性：蓝移现象会影响LED的色度稳定性，导致实际应用中器件色彩漂移，影响荧光粉的激发效率，降低流明效率，并使器件偏离白光光谱，影响色温指标。例如，LED芯片的色坐标在不同温度下会发生偏移，导致颜色不稳定。
蓝移现象对LED器件的发光性能、效率、色度稳定性、光谱展宽以及器件寿命等方面均有显著影响。在实际应用中，需要通过优化材料结构、外延工艺和封装技术来减小蓝移效应，提高LED器件的性能和可靠性。
总结建议
1日常维护：定期检查车灯电路电压，避免长时间超负荷运行。
2产品选型：优先选择热管理优化、荧光粉工艺成熟的LED器件。
3失效分析：若批量出现蓝移，需结合电性测试与显微分析定位根本原因。
通过材料革新与工艺控制，可显著提升LED抗蓝移能力，保障光色稳定性与产品寿命。
上一篇：4040侧发光白光LED在汽车照明中的应用与技术优势
下一篇：陶瓷LED灯珠的七大趋势
