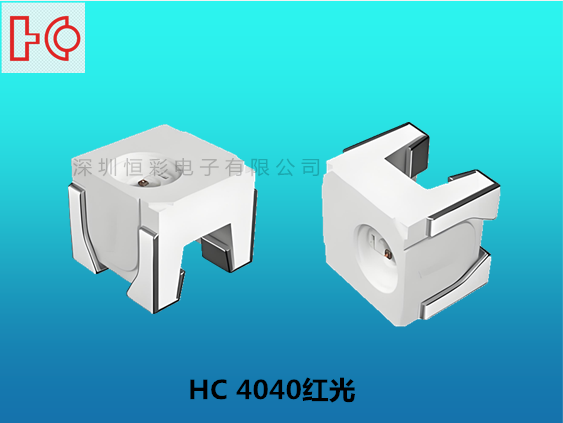

HC4040SAR61C20-CB62
产品规格
- 产品尺寸 4.0*4.0*1.6mm
- 电压 1.8-2.4v
- 传输速率
- 电流 150mA
- 功能性
产品特点
-
适用于汽车转向灯、刹车灯、仪表盘背光、工业控制面板指示灯、建筑轮廓灯及交通信号灯等需高亮度红光指示的场景。
该产品已通过温度循环、潮热、老化等可靠性测试，替代原装欧司朗产品后，在亮度和寿命上表现稳定，且价格更具优势。
刹车灯应用专用灯珠
你最关心照明效果。LEDSMD灯珠的高光效确保在较低功耗下提供足够的亮度，并且亮度输出稳定，不会出现闪烁等问题，提供舒适的照明体验。
高速传输速率确保了数据传输的稳定性和流畅性，即使在大型项目中也能保持画面的同步性和流畅度，无闪烁、无延迟。
SMD灯珠的寿命通常可达数万小时，远超白炽灯、荧光灯等传统光源，降低了更换频率和维护成本。
可以发出多种颜色，通过控制不同颜色LED的比例，可以实现丰富的色彩变化，满足不同的应用场景需求。此外，LED灯珠还可以进行调光，调节亮度，实现更精细的照明控制。

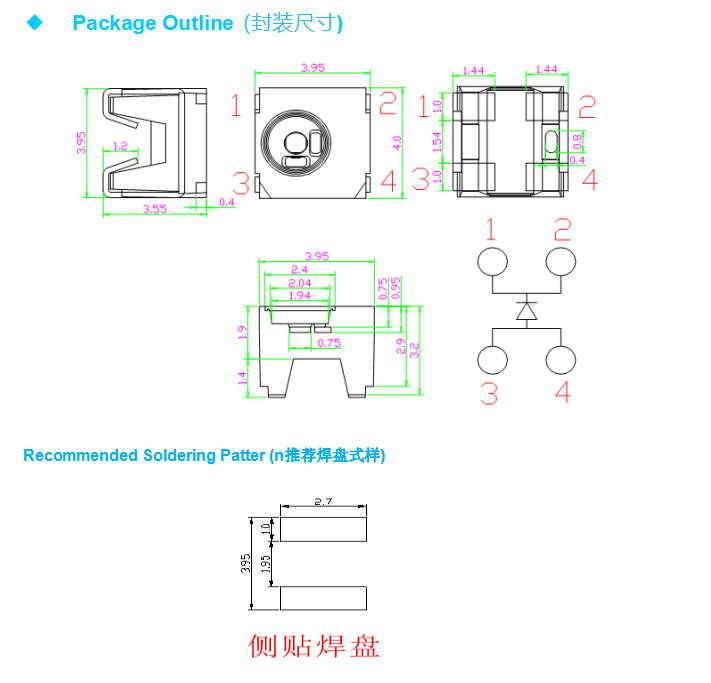

尺寸与结构 封装尺寸：4.0mm × 4.0mm × 1.6mm（长×宽×高）。 引脚兼容性：与欧司朗同系列产品（如OSRAM LUW H9GP）脚位一致，可直接替换无需改板。 结构设计：采用侧向发光光学系统，通过反射杯二次反射实现120°均匀发光角度

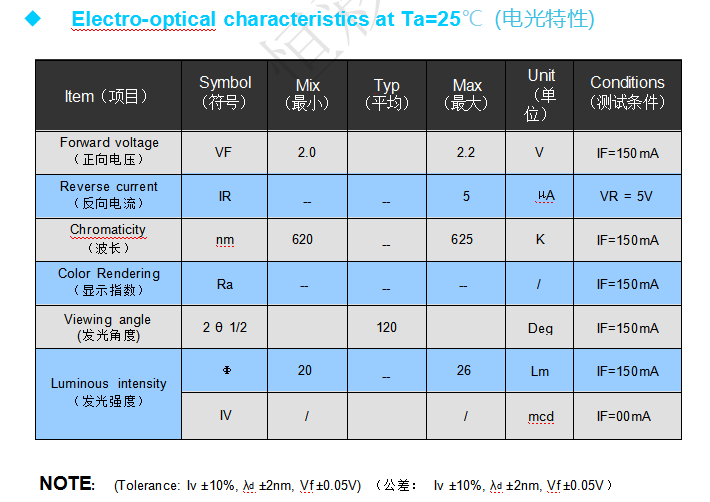

产品特性与参数 光学参数：620-625nm纯正红光 正向电压：2.0-2.5V@150mA 最大电流：200mA 热阻：8℃/W 工作温度：-40℃~+85℃

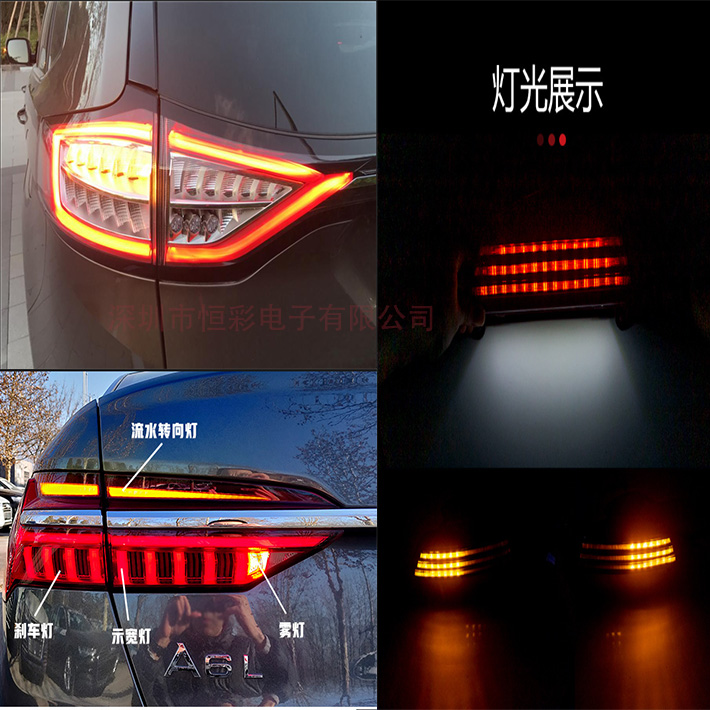

汽车照明领域 刹车灯/转向灯：高穿透性红光增强警示效果，120°发光角度提升可视范围。 仪表背光：用于转速表、油量警告区等红色指示区域。 专业设备与信号系统 工业控制面板状态灯、航空仪表夜间背光。 交通信号辅助灯、安全疏散标识。 特殊场景 暗环境照明（如暗房、实验室）、医疗设备内窥镜光源
基础寿命指标 该灯珠的理论寿命为 5万小时以上（约5.7年连续点亮）。此数值基于实验室恒温环境测试得出，且需满足驱动电流≤150mA、工作温度≤85℃的条件。 光衰标准定义寿命终点 行业通用寿命终点判定标准为 光通量衰减至初始值的70%（L70标准）。4040侧发光灯珠在额定工况下，5万小时后光衰通常控制在20%-30%范围内，仍高于L70阈值。
降低界面热阻 导热介质：在LED芯片与基板间填充高导热硅脂（导热系数≥3W/m·K），厚度控制在0.1mm以内，减少接触热阻。 直接接触设计：剥离基板绝缘层，使LED铜合金散热垫直接接触金属基板（如铝基板），缩短热传导路径。 优化基板散热能力 金属基板取代FR4：采用铝基板（导热系数200W/m·K）替代普通FR4板（导热系数仅0.3W/m·K），散热效率提升超50倍。 过孔增强设计：在基板增加散热过孔（孔径0.3mm，间距1mm），通过铜箔填充提升垂直方向热传导。
光通维持率测试（LM-80标准） 方法：将灯珠置于恒温环境（55℃/85℃/105℃）连续点亮，每1000小时测量光通量，持续6000小时以上。 关键指标：记录光衰曲线，计算L70寿命（光通量衰减至70%的时间）。 温度应力加速测试 温度循环：-40℃↔+85℃循环（30分钟/周期），验证热膨胀导致的焊点开裂风险。 高温高湿：85℃/85%RH环境运行1000小时，检测封装材料抗水解能力。 （插入可靠性测试方法卡片：温度循环、高温高湿、机械振动等测试图示）
以下是关于4040侧发光灯珠在专业设备与信号系统中应用的技术分析文章。文章将从产品特性、典型应用场景及技术优势三个维度展开论述
4040侧发光灯珠应用技术
数包括：
亮度可达2000-3500mcd（@20mA）
波长公差控制在±3nm以内
支持-40℃~+85℃宽温域工作
2. 专业设备领域应用
（1）医疗检测仪器
在血细胞分析仪、生化检测设备中用作光学传感器光源，其窄波段特性（如525nm绿光）可精准匹配试剂反应光谱，误差率较传统LED降低60%。
（2）工业自动化
作为视觉定位系统的辅助照明源，在CCD相机检测场景下可实现：
消除金属表面反光干扰
提供0.5lux照度均匀性
支持10kHz高频闪烁触发
3. 交通信号系统创新
（1）智能交通灯组
通过模块化阵列设计，单个信号灯单元可集成240颗4040灯珠，具备：
200米以上可视距离
0.2秒级响应速度
IP68防护等级
（2）轨道交通指示
应用于站台动态导引屏时，其侧发光特性可实现：
15°倾斜安装仍保持100%亮度输出
10万小时光衰＜15%
4. 技术比较优势
相较传统顶发光LED，4040侧发光方案具有：
指标提升幅度空间利用率40%↑混光均匀度35%↑散热效率25%↑
当前该技术已通过IEC/EN 60825-1激光安全认证，在航空航天仪表盘背光等领域实现突破性应用。
总结：本文系统梳理了4040侧发光灯珠在高端应用场景中的技术实现路径，其窄光束角、高稳定性特点正推动专业光学系统向微型化、高精度方向发展。如需特定领域的详细参数方案，可提供具体应用场景进一步探讨
