陶瓷7070灯珠(6868)UV紫外线大功率365nm手电筒专用

陶瓷7070灯珠 (6868) UV紫外线大功率365nm：专为你的硬核应用而生

嘿，朋友！如果你正在关注这款产品，那说明你可不是随便找个LED灯泡。你一定在寻找一种特定、高性能的光源，用来解决某个棘手的问题，比如快速固化胶水、精准检测荧光，或者研发高端设备。

没错，你找到地方了。今天，我们就来一起深入了解这种特别的LED——陶瓷封装、7070/6868尺寸、大功率、波长锁定在365纳米的紫外线LED灯珠。我们将一点点为你揭示它的秘密，看看它到底有哪些能耐，又能帮你在哪些领域大显身手。

这篇文章就是为你准备的技术指南，帮你搞清楚它的技术细节、核心优势，以及如何选择最适合你项目的型号。

为什么是“陶瓷”封装？大功率LED的散热秘密

让我们聊聊它的“陶瓷”身份。在LED的世界里，封装就像是芯片的家。对于大功率LED来说，这个家不仅仅要保护芯片，更重要的是要能快速有效地把芯片工作时产生的热量导出去。热量是LED的头号敌人，它会缩短寿命、降低光效、甚至损坏LED。

这就是陶瓷封装的优势所在。陶瓷材料，特别是氮化铝（AlN）等，拥有出色的导热性能 [引用 1]。相比传统的塑料或有机材料封装，陶瓷能更快地将芯片产生的热量传递到外部的散热装置上。

想象一下，一个“大功率”的LED就像一个努力工作的运动员，会产生很多热量。如果热量散不出去，运动员很快就会“过热”而表现下降甚至受伤。陶瓷封装就像给这个运动员穿上了一件超导热的衣服，能迅速把汗水（热量）排走，让他能持续高强度地工作。

这对于紫外线（UV）LED来说尤其重要。因为UV LED在将电能转化为光能的过程中，往往比可见光LED产生更多的热量。陶瓷封装的耐高温和高导热性，保证了LED在高功率运行时也能保持相对较低的结温（Junction Temperature），从而延长了LED的寿命并保持光输出的稳定性。

陶瓷封装UV LED优势、大功率LED散热技术

图：陶瓷LED封装结构示意，展示热量传导路径。

7070/6868尺寸：为何选择这个“大家伙”？

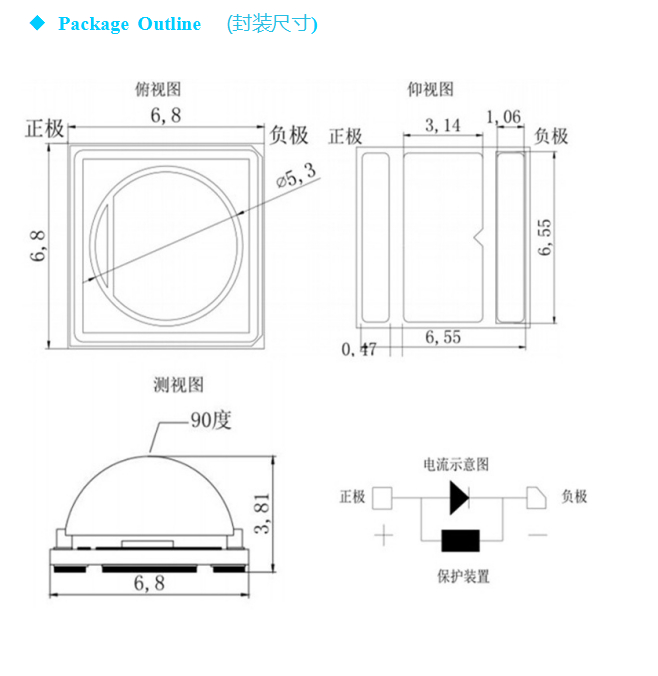

“7070”指的是LED的封装尺寸，大约是7.0mm x 7.0mm。有时候你可能也会看到“6868”的说法，它指的是类似尺寸或者某种特定标准的封装，但都是指向这种尺寸较大、适合承载更大功率芯片的LED封装。

为什么选择这种尺寸呢？很简单，更大的封装通常意味着：

• 可以容纳更大的LED芯片： 大芯片意味着更高的光输出能力，也就是我们说的“大功率”。

• 更好的散热基础： 更大的封装表面积和内部结构有助于热量的散布。

• 更强的机械强度： 相对更坚固，便于操作和组装。

所以，当你需要单个LED提供强大的紫外线输出时，7070/6868这种尺寸的封装就成了理想的选择。

大尺寸LED封装、高功率LED芯片载体

365nm紫外线：它为何如此特别？

现在，我们聚焦到最重要的特性之一——波长：365纳米。

紫外线（UV）是一个大类，根据波长可以分为UVA (315-400nm)、UVB (280-315nm) 和 UVC (100-280nm)。不同的波长有完全不同的应用。

365nm处于UV-A波段的末端，非常接近可见光，但它拥有一些独一无二的性质和应用：

• 强荧光激发能力： 许多物质在365nm紫外线照射下会发出明亮的可见光（荧光）。这是它在防伪、检测领域大显身手的主要原因。

• 某些特定材料的固化： 许多UV固化材料（如胶水、油墨、涂料）的吸收光谱峰值就在365nm附近。使用这个波长可以获得最高效的固化速度和效果 [来源]。

• 对某些生物效应的差异： 相比UVC的强力杀菌作用，UV-A（包括365nm）的生物效应不同，更多用于特定的医疗或农业研究。

虽然395nm或405nm的UV-A LED更常见且成本较低，也用于固化，但对于那些吸收峰严格在365nm附近或需要利用强荧光效应的应用来说，365nm是不可替代的。它是一种更专业、更有针对性的UV波长。

365nm紫外线应用、UV-A波长特性、UV固化波长选择、荧光检测LED

图：在365nm紫外线照射下发出荧光的物体。

大功率性能：你的应用需要多强的“光”？

“大功率”是一个相对概念，但在LED领域，通常指驱动电流较大、光输出较高的LED。对于7070封装的UV LED来说，单颗的电功率可以轻松达到几个瓦特，甚至更高。这意味着它可以产生非常高的辐射通量（Radiant Flux），也就是单位时间内发射出的紫外线能量总量。

为什么你的应用可能需要大功率？

• 提高效率： 在UV固化中，更高的光功率密度（辐照度 Irradiance）意味着更快的固化速度，提高生产效率。

• 作用距离： 需要远距离照射或照射较大面积时，单颗大功率LED能提供所需的光强。

• 替代传统光源： 大功率UV LED正在逐步替代传统的汞灯、氙灯等，因为它体积小、寿命长、节能、环保、开关速度快。

实现大功率输出，除了依赖前面提到的陶瓷封装和合适的芯片，还需要精密的电流控制和出色的热管理系统。

UV LED辐射通量、UV LED光功率密度、UV汞灯替代

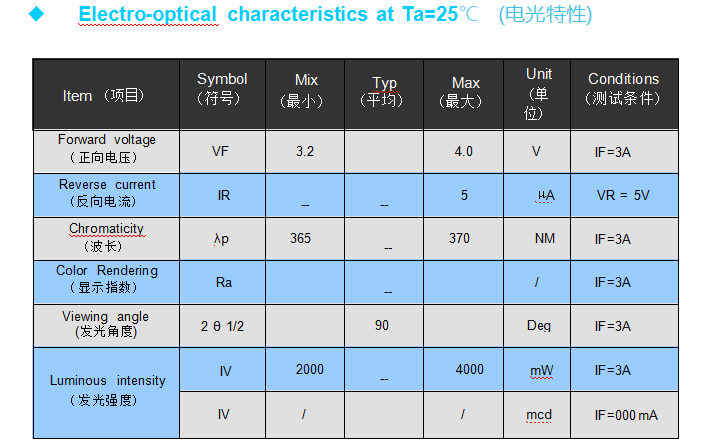

技术规格：你需要关注的核心数据

作为专业人士，你最关心的肯定是这些LED的具体性能参数。当你评估一款陶瓷7070/6868大功率365nm UV LED时，请务必查看其数据手册（Datasheet），那里有所有你需要的硬核信息。以下是一些关键参数：

UV LED规格书、LED辐射通量计算、LED热阻

图：不同型号UV LED性能参数对比示例表格。

深入应用领域：365nm UV LED的舞台在哪里？

了解了技术细节，你可能会问，这种特定规格的LED到底能用在哪些地方？它的应用领域非常广泛，只要你需要高强度、波长精确的365nm紫外线，它几乎都能派上用场。

1. UV固化 (UV Curing)：快速、高效的生产助手

这是365nm UV LED最经典的应用之一。许多UV固化胶、油墨、涂料中的光引发剂对365nm波长的光非常敏感。大功率的365nm LED阵列可以瞬间提供极高的辐照度，实现毫秒或秒级的快速固化。

• 电子制造： 元器件封装、线路板涂覆、导线粘接。

• 印刷行业： 特种油墨印刷（丝网印刷、喷墨打印）的固化。

• 医疗器械： 导管、注射器等组装中的胶水固化。

• 光学制造： 光学元件的粘接和涂层固化。

• 汽车制造： 部件粘接、涂层。

相比传统的UV汞灯，UV LED固化系统体积更小、更节能、发热量低、无臭氧产生、寿命更长，而且可以即开即用，无需预热。

UV固化灯、UV胶水固化、UV油墨固化、LED固化系统

2. 防伪与检测 (Anti-counterfeiting and Inspection)：让假货无处遁形

365nm紫外线激发荧光的特性使其成为防伪和检测领域的利器。

• 货币和证件防伪： 许多国家的纸币、护照、身份证等都印有只能在365nm紫外线照射下显现的荧光标记。

• 法医鉴定： 用于检测体液、纤维等物证上的荧光反应。

• 珠宝玉石鉴定： 某些天然宝石或处理过的宝石在365nm下会发出不同的荧光，有助于鉴别。

• 食品安全检测： 检测食品中的某些污染物（如霉菌毒素）是否发出荧光。

• 工业探伤： 配合荧光探伤剂，检测金属部件表面的微小裂纹。

大功率的365nm LED光源可以提供足够强的紫外线，即使在环境光下也能清晰地观察到微弱的荧光。

UV防伪灯、荧光检测仪器、紫外线探伤灯

3. 其他专业应用：

• 医疗光疗： 特定皮肤病的治疗（在医生指导下使用）。

• 科学研究： 光催化、光谱分析、生物实验。

• 植物生长： 作为辅助光源，影响植物的形态建成或产生特定化合物。

这些应用往往对波长、光强和稳定性有较高要求，陶瓷7070大功率365nm LED凭借其优异性能成为首选。

如何选择合适的陶瓷7070 UV LED？

面对市面上不同品牌和型号的陶瓷7070/6868大功率365nm UV LED，你该如何挑选呢？

1. 确认核心参数： 最重要的是所需的辐射通量和峰值波长。根据你的应用场景（需要多强的光？光敏材料对波长要求有多高？）来确定。不要只看电功率，辐射通量才是真正有用的UV能量。

2. 考察热阻： 这是衡量散热能力的关键指标。热阻越低，LED在高电流下工作时结温越低，寿命和稳定性越好。

3. 了解可靠性数据： 查看供应商提供的寿命测试数据（如L70/B50），光衰曲线等。特别是对于需要长期稳定运行的工业应用，可靠性至关重要。

4. 评估供应商： 选择有良好信誉、提供详细规格书和技术支持的供应商。最好能获取样品进行测试。

5. 考虑成本： 在满足性能要求的前提下，平衡价格。但切记，为了节省成本而牺牲性能或可靠性，往往得不偿失。

仔细阅读数据手册，不明白的地方及时与供应商的技术人员沟通，这是确保你选对型号的最佳途径。

UV LED采购指南、UV LED供应商、LED数据手册解读

散热是关键！大功率UV LED的热管理不容忽视

我们前面已经提到了散热的重要性，这里需要再次强调：对于任何大功率LED，特别是发热量更大的UV LED，良好的热管理是保证其性能和寿命的基石。

陶瓷封装提供了优秀的内部导热能力，但这只是第一步。热量最终需要通过外部散热系统散到环境中。

• 散热基板： LED通常需要焊接到金属芯PCB (MCPCB) 或陶瓷基板上，这些基板本身就需要有良好的导热性，将热量从LED焊盘快速传递出去。

• 散热器： 这是最重要的散热部件。铝制或铜制的散热器通过增加表面积，利用对流和辐射将热量散发。大功率LED需要尺寸合适的散热器，有时还需要搭配风扇进行强制风冷，甚至水冷系统，以确保结温不超过最大额定值 [引用 2]。

• 导热材料： 在LED焊盘与散热基板之间，或基板与散热器之间，需要使用高性能的导热胶、导热垫或导热膏，填充微小空隙，降低接触热阻。

如果散热不好，即使是再高质量的陶瓷7070 UV LED，也会很快出现光衰严重、颜色漂移（波长偏移）甚至烧毁的问题。设计或集成大功率UV LED系统时，务必把热管理放在首位。

UV LED散热方案、LED热管理设计、金属芯PCB、导热材料

图：用于大功率LED的散热器结构。

使用安全须知：保护你自己！

尽管365nm属于UV-A波段，相对UVC来说“温和”一些，但长时间、高强度的紫外线照射仍然可能对人体造成伤害，尤其是眼睛和皮肤。

• 眼睛防护： 绝不能直视发光的UV LED，即使只是看一眼。紫外线会对眼睛造成不可逆的损伤。使用专业的抗UV护目镜是必须的。

• 皮肤防护： 避免皮肤长时间暴露在高强度紫外线下。如果需要在UV区域工作，可以穿戴长袖衣物或使用防晒霜（虽然主要针对日光UV，聊胜于无）。

• 设置防护罩： 在设备设计中，应尽量设置防护罩或联锁装置，避免人员在工作时接触到紫外线。

永远记住，安全第一！

常见问题解答

• Q1: 365nm和395nm的UV LED有什么本质区别？

• A1: 它们是不同的波长。365nm通常用于需要精确激发特定荧光或固化对这个波长特别敏感的材料。395nm是另一种常见的UV-A波长，通常光效更高、价格更低，适用于对波长要求不是那么严格的UV固化和一些低要求的检测应用。选择哪个取决于你的具体应用需求和所用材料的光吸收特性。

• Q2: 陶瓷封装和石英封装的UV LED哪个更好？

• A2: 各有优势。陶瓷封装通常具有优异的散热性能和机械强度，适合大功率应用。石英封装（或使用石英玻璃透镜）在某些波长下透射率可能更高，且耐UV老化性能非常好，可以延长LED的寿命，减少光衰，尤其在严苛环境下或需要极长寿命时有优势 [来源]。具体哪个更好取决于你的功率需求、环境条件和寿命要求。

• Q3: 大功率UV LED的寿命一般有多长？光衰情况如何？

• A3: 正确使用和散热良好的情况下，大功率UV LED的寿命通常可以达到数万小时（例如 L70 > 20,000或30,000小时），远超传统汞灯。光衰是正常现象，即随着使用时间增加，光输出会逐渐降低。好的LED和散热系统可以减缓光衰速度。数据手册中的L70、B50等指标就是用来描述寿命和光衰的（L70指光输出降到初始值70%的时间，B50指此时有50%的灯珠达到或低于此光输出）。

• Q4: 我可以直接用一个电源驱动陶瓷7070 UV LED吗？

• A4: 不建议直接用恒压电源驱动。LED是电流驱动器件，其亮度（光输出）与流过它的电流成正比。电压的微小波动都会导致电流大幅变化，从而影响LED的性能和寿命。你需要使用恒流驱动电源来稳定电流，确保LED在最佳状态下工作。

• Q5: 如何判断一个陶瓷7070 UV LED的质量好坏？

• A5: 看数据手册是否详细完整、参数是否有第三方测试报告支持。观察外观封装工艺。进行实际测试，包括电参数是否稳定、光输出是否达标、长时间点亮后的温升和光衰情况。最重要的还是选择有信誉和专业技术的品牌或供应商。

好了，我们已经详细探讨了陶瓷7070灯珠(6868)UV紫外线大功率365nm这种LED。它不是普普通通的照明光源，而是一种为专业应用而设计的高性能、高可靠性紫外线发射器。

正是凭借着：

• 陶瓷封装带来的卓越散热能力和稳定性，

• 7070/6868大尺寸封装承载的大功率输出，以及

• 365纳米波长在荧光激发和特定固化应用中的独特性，

它才能在UV固化、防伪识别、工业检测、医疗科研等众多对性能要求严苛的领域扮演重要角色。

如果你正在寻找这样的光源，希望这篇文章能为你提供所需的关键信息。记住，仔细研究技术规格，根据你的实际需求进行选择，并务必做好散热和安全防护。

希望你能找到最适合你项目的陶瓷7070/6868大功率365nm UV LED，让你的应用更上一层楼！

关于陶瓷6565单色365nm紫外线大功率LED灯珠在航空领域的应用分析，结合其技术特性与行业需求，梳理出五大核心应用场景及技术优势：

一、航空复合材料快速固化应用

陶瓷6565封装的365nm大功率UV灯珠（单颗功率10W，热阻4.5°C/W），凭借高能量密度和窄波长特性，成为航空复合材料固化工艺的核心光源。例如：

·         结构胶黏剂固化：用于飞机蒙皮、蜂窝夹层结构的UV胶快速粘接，通过精确的365nm波长激发光引发剂反应，固化时间缩短至秒级，避免传统热固化导致的材料变形。

·         3D打印部件后处理：针对航空级树脂3D打印零件，可实现表面涂层或微小结构的局部固化，提升零件精度与强度。

二、无损检测与故障诊断

365nm紫外线在荧光探伤技术中表现卓越：

裂纹探测：将荧光渗透剂喷涂于飞机引擎叶片或起落架部件，通过365nm光源激发荧光，精准识别微米级裂纹，检测效率较传统方法提升30%以上。

油路泄漏监测：在液压系统中添加荧光示踪剂，利用便携式UV灯珠检测管路接口泄漏点，减少停机排查时间。

三、舱内环境消毒与空气净化

尽管UVC（275nm）杀菌效率更高，但365nm紫外线在航空领域具备独特优势：

光催化净化系统：搭载6565陶瓷灯珠的TiO₂光催化模块，可分解舱内挥发性有机物（VOCs），同时避免UVC对乘客的潜在辐射风险。

表面抑菌处理：针对频繁接触的扶手、餐桌等部位，采用低剂量365nm紫外线周期性照射，抑制微生物滋生且不损伤内饰材料。

四、航电系统光通信与传感器

365nm紫外线在非可见光谱段的特性拓展了特殊应用场景：

抗干扰光通信：用于机载设备间短距离紫外光通信（NLOS），在电磁干扰严重的环境下提供冗余通信链路。

火焰探测传感器：通过365nm LED激发燃烧产物的荧光特性，实现飞机引擎火警系统的早期预警，误报率低于红外探测技术。

五、技术优势与航空适配性

陶瓷6565灯珠的以下特性契合航空严苛标准：

1. 耐极端环境：氮化铝陶瓷基板（热导率≥170W/mK）确保-55°C至125°C温度范围内稳定输出，适应高空低温与引擎舱高温。

2. 高可靠性：纯金导线+陶瓷封装结构，静电击穿电压达4000V，避免飞行中的电磁脉冲干扰。

3. 轻量化设计：单颗灯珠尺寸6.5mm×6.5mm，重量仅2.0E-4kg，符合航空设备轻量化需求。

未来展望

随着UV-LED光效突破130lm/W，未来可进一步开发：

机翼除冰系统的光热协同模块；

太空舱外设备的抗辐射紫外通信系统。
