2826 双色贴片灯珠平替(型号对比与选型指南)

2826 双色贴片灯珠平替(型号对比与选型指南)

2826 双色贴片灯珠平替怎么选，关键在于封装尺寸、焊盘设计、电气参数、双色控制方式和散热条件是否匹配。对于不能修改 PCB 的设备，应优先寻找尺寸及引脚定义一致的同规格产品；如果原型号供货困难，也可以评估 3030 或其他双色封装，但需要经过兼容性验证。

3014 和 2835 同样可以作为部分项目的备选方向，不过不能仅凭外形相近就认定能够直接替换。实际选型应结合原灯珠规格书、驱动电路和应用环境进行判断。

一、2826 双色贴片灯珠平替，首先看哪些条件？

在寻找替代型号之前，建议先确认以下关键参数。

核心原则是先匹配功能和结构，再比较价格与供货条件。 即使两款灯珠名称相似，如果引脚定义、工作电流或双色控制方式不同，也可能无法直接使用。

二、什么是 2826 双色贴片灯珠？

2826 双色贴片灯珠通常指采用表面贴装方式安装、在一个封装内集成两种颜色发光单元的 LED 器件。具体产品的尺寸、内部结构和电气连接方式，需要以对应厂家的正式规格书为准。

双色灯珠可以用于设备状态指示、电子控制面板、仪器仪表和其他需要区分工作状态的产品。

例如，红绿双色光源可以分别表示设备异常和正常运行。红蓝双色光源则可以用于不同状态的提示。具体颜色组合和控制方式取决于产品设计。

需要注意，2826 这一名称不能单独证明不同厂家产品的外形、焊盘或内部结构完全一致。采购时应核对尺寸图、引脚图及相关电气参数，而不是只根据型号判断兼容性。

为什么需要寻找平替？

2826 双色贴片灯珠的替代需求，通常来自以下几种情况：

• 原型号停产： 设备维修或持续生产需要寻找新的供货来源。
• 交期不稳定： 原有供应商无法满足项目的交付计划。
• 采购成本变化： 希望在保证性能的前提下控制整体采购成本。
• 发光需求调整： 原有亮度、颜色或显示效果需要重新评估。
• 产品设计升级： 新项目需要比较不同封装和电气方案。
• 长期供货需求： 企业希望降低单一型号或单一供应渠道带来的风险。

这些情况并不意味着一定要更换封装。若原有电路板已经定型，优先寻找结构一致的替代产品，通常更有利于控制改板和重新验证的工作量。

三、2826 双色贴片灯珠平替有哪些候选方案？

常见的替代思路包括同规格产品、3030 双色封装、其他适用的双色封装，以及根据项目要求评估的定制方案。

以上方案属于候选方向，并不代表能够直接互换。特别是 3014 和 2835 等常见封装，市场上存在不同结构的产品，不能默认所有型号都具有双色功能。

1. 优先寻找同规格 2826 产品

如果 PCB 已经完成设计，且没有修改空间，应优先核对原型号对应的同规格产品。

重点检查灯珠外形、焊盘、电极排列、双色组合以及两个发光通道的电气参数。即使外形尺寸一致，也需要确认引脚定义和控制方式是否相同。

采购前可以准备以下资料：

• 原灯珠型号及品牌。
• 产品规格书和尺寸图。
• PCB 焊盘图。
• 两种颜色的具体要求。
• 驱动电路的电压、电流和控制方式。
• 工作环境及持续运行要求。

如果缺少完整规格书，可以先通过产品照片和实物尺寸进行初步识别，但不能将照片识别结果直接作为批量替换依据。

2. 什么时候可以考虑 3030 双色贴片灯珠？

3030 双色贴片灯珠可以作为部分替代项目的候选方案，尤其适用于允许修改 PCB、重新设计安装结构的产品。

常见的 3030 封装外形尺寸参考值为 3.0 × 3.0 mm，但具体产品仍需以厂家尺寸图为准。外形尺寸相近不代表焊盘、电极排列和内部发光结构相同。

评估时需要确认：

• 新灯珠是否能够安装在现有空间内。
• PCB 是否需要调整焊盘或走线。
• 两种颜色的正向电压和工作电流是否适配。
• 原有控制电路能否支持新产品。
• 新方案的功耗和温升是否满足要求。
• 亮度与颜色是否符合实际使用需求。

如果原 PCB 不允许修改，不能仅凭 3030 型号或采购便利性就认定它是合适的平替。

3. 什么时候考虑 3014 或 2835？

3014 常见封装尺寸参考值为 3.0 × 1.4 mm，2835 常见封装尺寸参考值为 3.5 × 2.8 mm。具体尺寸及结构应以实际产品资料为准。

3014 外形较窄，可以纳入部分紧凑型设计的评估范围。2835 则常用于各类照明产品，但普通单色 2835 不能直接代替具备双色功能的灯珠。

如果考虑这些方案，需要进一步确认产品是否支持目标颜色组合、是否能够独立控制两个发光通道，以及安装结构和驱动电路是否兼容。

封装尺寸也不能单独决定亮度、功耗或寿命。LED 芯片、工作电流、封装材料和散热条件都会影响最终表现。

4. 标准型号不匹配时，是否需要定制？

如果现有标准型号无法满足尺寸、颜色或电气要求，可以与封装厂家讨论定制方案。

例如，项目需要特定的红绿双色组合、指定的发光表现，或者要求两个颜色分别满足不同的电流条件，就需要进一步明确芯片、封装和内部电路设计。

定制项目应提前确认技术规格、样品验证周期、测试方法和后续供货安排。具体能否实现，需要由供应商根据项目资料评估，不能仅凭产品类别作出保证。

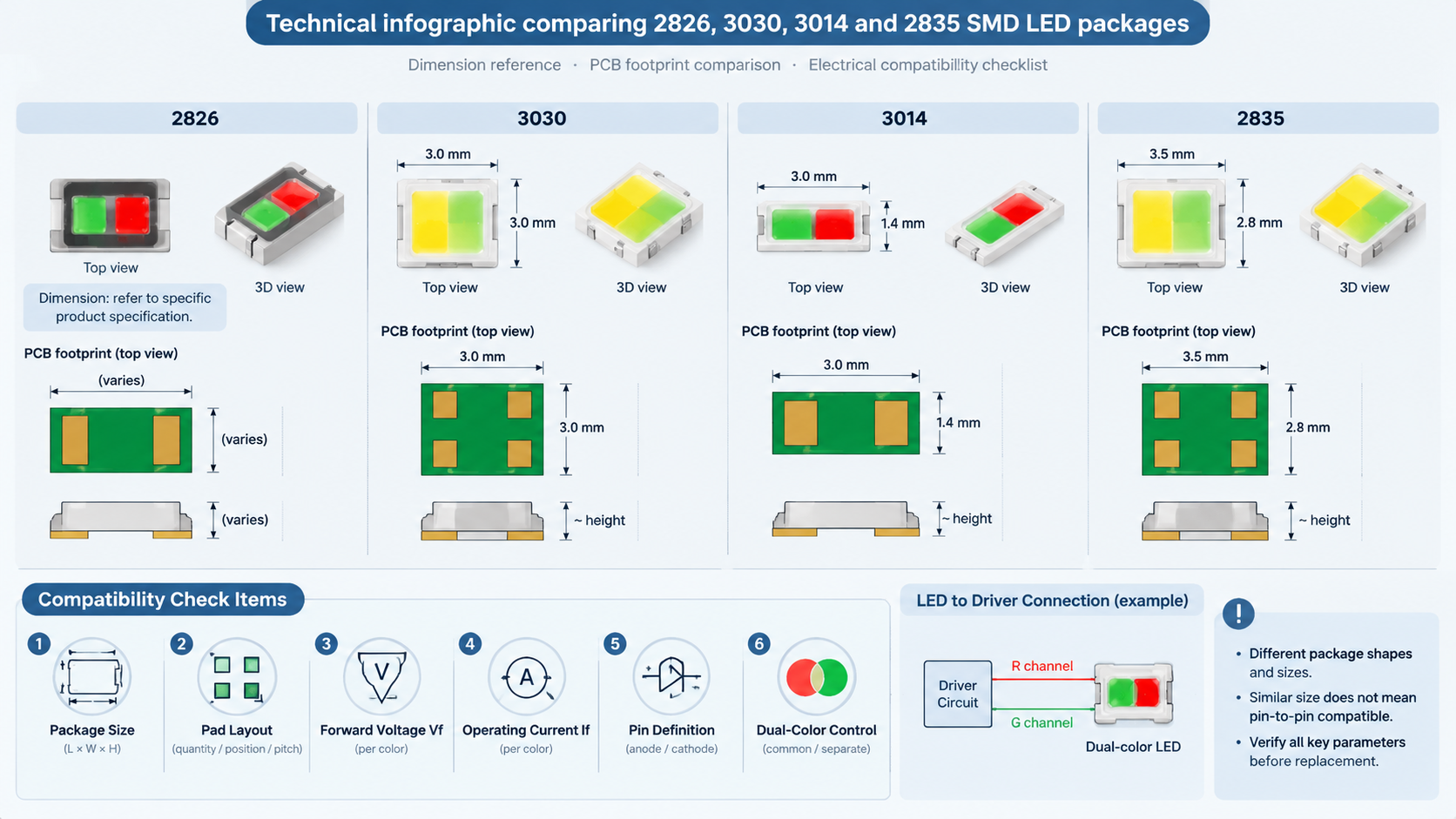

四、2826、3030、3014、2835 有什么区别？

不同封装的尺寸和结构，会影响安装空间、焊盘设计及可选的产品方案。

表格中的尺寸为常见规格参考，并非所有厂家的统一尺寸标准。尤其是 2826，应以原产品和候选产品的正式图纸为准。

2826 与 3030 能否直接替换？

不一定。

两者的外形尺寸、焊盘位置和内部电气结构可能不同。即使新灯珠能够安装，也仍需确认两个发光通道的控制逻辑、工作电流和实际发光表现。

如果项目允许重新布板，可以把 3030 纳入候选清单；如果电路板已经定型，则应优先寻找尺寸、焊盘和引脚定义均匹配的产品。

2826 与 3014 的区别是什么？

3014 的外形较窄，适用于部分空间受限的布局，但较小的封装并不代表它一定更省电或更适合替换。

是否能够替代，还取决于是否存在满足要求的双色产品，以及亮度、电气参数和散热表现是否符合设计要求。

2826 与 2835 能否互换？

不能仅凭尺寸判断。

2835 常用于照明类产品，但其内部结构和焊盘设计可能与目标双色灯珠不同。如果需要替代双色器件，必须找到具备对应双色功能的产品，并重新核对驱动电路、功耗、散热和安装条件。

五、2826 双色贴片灯珠平替需要核对哪些参数？

1. 封装尺寸与焊盘设计

尺寸和焊盘是判断能否安装的首要条件。

需要核对灯珠的长、宽、高，焊盘数量及位置，电极排列方式，以及 PCB 上的安装空间。

同时，还应确认贴装方向和焊接工艺是否适用。不同封装的焊盘设计可能影响焊接质量，因此不能只把两颗灯珠放在一起比较外观。

对于需要修改 PCB 的项目，应由工程人员核对焊盘图、走线和周边元件间距，再确定新的安装方案。

2. 正向电压、工作电流与功耗

电气参数决定灯珠能否与原驱动电路配合工作。

主要参数包括：

• 正向电压（Vf）： LED 在指定电流下的电压。
• 工作电流（If）： LED 正常工作时通过的电流。
• 额定电流： 每个发光通道允许的工作条件。
• 功耗： 灯珠在实际工作状态下的电功率。
• 最大允许电流： 需要结合产品规定的工作温度和其他条件判断。

双色灯珠内部的两个发光通道可能使用不同类型的 LED 芯片，因此正向电压不一定相同。

替换时，应分别核对两种颜色的电气参数。如果两种颜色需要同时点亮，还要评估组合工作时的总功耗及散热情况。

不能只比较单颗灯珠的标称功率，也不能把一个发光通道的参数直接套用到另一个通道。

3. 双色组合与引脚定义

双色贴片灯珠的颜色组合可能包括红绿、红蓝、白黄以及其他定制组合。

除颜色外，还需要核对内部连接方式，例如共阳极、共阴极或独立引脚等结构。不同产品的接线方式可能不同，会直接影响驱动电路和控制逻辑。

如果原产品支持两种颜色独立点亮，而候选产品无法实现相同的控制方式，就不能视为功能等效的替代品。

选型时应以正式引脚图为准，不要仅凭灯珠颜色、外观标记或其他型号的接线经验判断正负极。

4. 亮度、颜色与光束角

替代灯珠的外形和电气参数即使接近，发光表现也可能存在差异。

对于红、绿等指示光源，应重点关注对应波长、发光强度和观察效果。对于白光照明应用，则可以根据用途进一步核对光通量、色温和显色指数等指标。

如果产品需要长期保持稳定的颜色和亮度，还应查看供应商提供的光衰、颜色变化及可靠性资料。

5. 散热能力与使用寿命

LED 的工作温度会影响发光效率和长期稳定性。替代产品即使在初始点亮时表现正常，也不代表其长期运行一定符合要求。

评估时应关注工作电流、封装结构、PCB 散热条件和实际工作环境。如果两个发光通道经常同时运行，还需要测试组合工作时的温升。

使用寿命不能只通过封装型号判断，应结合厂家提供的测试资料、规定的工作条件和实际应用环境进行评估。

对于持续运行的设备，建议在样品验证阶段增加温升和老化测试，观察发光表现是否出现异常变化。

六、采购 2826 双色贴片灯珠平替，怎样避免选错？

1. 采购前准备必要资料

资料越完整，越容易筛选符合要求的候选型号。

建议准备：

• 原灯珠的型号和品牌。
• 原产品规格书或尺寸图。
• PCB 焊盘图及安装空间信息。
• 两种颜色的具体组合。
• 驱动电路的电压、电流和控制方式。
• 亮度、工作温度及寿命方面的要求。

如果缺少正式资料，可以先提供实物照片和测量尺寸进行初步识别，但仍需要通过规格书或实际测试确认关键参数。

对于批量生产项目，还应明确验收标准、工作条件和批次一致性要求，避免样品符合预期而后续产品出现差异。

2. 替代样品需要进行哪些测试？

建议在批量采购之前，按照实际应用进行分阶段验证。

第一步：尺寸与安装检查

确认长、宽、高、焊盘位置和电极排列是否满足要求。如果涉及新封装，还要检查周边元件间距和安装方向。

第二步：电气测试

分别核对两个发光通道的正向电压和工作电流，并检查驱动电路是否适配。

第三步：双色功能测试

确认两种颜色能否按照原有逻辑独立点亮。如果需要同时点亮，还应验证组合工作状态。

第四步：发光效果测试

在一致的驱动条件和测试环境下，对比亮度、颜色和实际观察效果。必要时使用适当的光学测量设备。

第五步：温升测试

在规定的工作条件下运行样品，观察温度变化，并结合 PCB 和实际安装结构评估散热能力。

第六步：老化与稳定性测试

根据设备的使用要求安排持续工作测试，观察亮度、颜色和工作状态是否出现异常变化。

完成验证后，再决定是否进入小批量试产。对于关键设备，还应根据风险制定相应的可靠性验证计划。

3. 为什么不能只比较单颗价格？

替代方案的成本不只有灯珠采购价格，还包括设计变更、样品验证、生产工艺调整和后续质量管理等费用。

如果低价灯珠需要重新设计 PCB，或者增加额外的测试工作，整体成本未必更低。

采购时可以综合比较：

• 灯珠单价和最低采购要求。
• 样品及验证成本。
• PCB 修改与重新打样费用。
• 贴装工艺调整及返工风险。
• 批次一致性和长期供货能力。
• 后续补货周期与质量管理成本。

适合的替代方案，应同时满足功能、结构、可靠性和供货要求，而不是单纯选择报价最低的型号。

七、2826 双色贴片灯珠平替常见问题

2826 双色贴片灯珠平替型号有哪些？

优先寻找尺寸、焊盘、电气参数和双色控制方式一致的同规格产品。如果没有合适型号，可以评估 3030 或其他双色封装，但需要核对尺寸图、引脚定义并完成样品验证。

3030 双色贴片灯珠可以直接替换 2826 吗？

不一定。两者的外形、焊盘和内部电气结构可能不同。如果原 PCB 不允许修改，应优先寻找兼容的同规格产品；允许改板时，则需要重新评估安装、电气和散热条件。

双色贴片灯珠与单色灯珠有什么区别？

双色灯珠通常集成两种颜色的发光单元，可用于状态提示或颜色切换。单色灯珠通常提供一种颜色。两者在内部结构、引脚定义和驱动方式上可能不同，不能默认互换。

双色贴片灯珠的正负极怎么区分？

应根据对应产品的引脚定义图和规格书进行判断。不同型号可能采用不同的内部连接方式，不能直接套用其他产品的接线方法。资料不完整时，应通过适当的检测方法确认后再连接电路。

2826 双色灯珠平替后，亮度会下降吗？

不一定。亮度变化与 LED 芯片、工作电流、封装结构、光学设计和散热条件有关。建议在相同的驱动和测试条件下，对比两个发光通道的实际表现。

双色贴片灯珠的使用寿命有多长？

不同产品的寿命表现存在差异，不能只根据封装型号判断。应结合厂家提供的光衰或可靠性测试资料，以及实际工作电流、温度和使用环境进行评估。

如何寻找支持定制的双色贴片灯珠厂家？

可以重点了解厂家的封装研发能力、规格资料完整度、样品支持、质量控制和长期供货能力。同时，应提前提供原灯珠参数、目标颜色组合、安装空间和电气要求，以便评估方案的可行性。

八、双色贴片灯珠替代项目的产品选型支持

深圳市恒彩电子有限公司从事 LED/SMD 灯珠的研发、生产与销售，产品涉及多种封装和发光类型，包括 2835、3030、5050 等 SMD 系列、陶瓷封装大功率 LED 光源，以及红、绿、蓝、黄等颜色产品和 RGB、RGBW 系列。

具体产品是否符合 2826 双色贴片灯珠的替代要求，需要结合实际型号和正式规格书进行核对，不能仅凭产品系列名称判断。

对于正在开展替代评估的项目，可以重点确认以下事项：

• 原型号与候选产品的尺寸是否匹配。
• 两种颜色的电气参数是否满足要求。
• 引脚定义和控制逻辑是否兼容。
• 样品是否能够通过安装、点亮和温升测试。
• 后续批量供货及产品一致性是否符合项目需求。

如果现有标准产品无法满足要求，还可以根据具体项目资料讨论其他封装或定制方向。方案能否实现，应以实际规格、样品验证结果和双方确认的技术条件为准。

产品信息可参考官方网站：深圳市恒彩电子有限公司。

九、2826 双色贴片灯珠平替的选型思路

2826 双色贴片灯珠平替的重点，不是寻找名称相近的产品，而是确认候选灯珠能否满足原有设计要求。

如果 PCB 不能修改，应优先核对同规格产品的尺寸、焊盘和引脚定义；如果允许修改设计，则可以进一步评估 3030 或其他双色封装。3014 和 2835 等型号也只有在功能、结构和电气参数符合要求时，才适合作为替代方向。

在采购前，应确认两个发光通道的电压、电流、颜色和控制方式，并结合散热条件、亮度表现、可靠性资料和供货能力进行判断。通过尺寸核对、样品测试和小批量验证，可以降低替代方案与原设备不兼容的风险。
