3545 高功率白光灯珠兼容型号的选择，需要综合考虑封装尺寸、焊盘布局、电气参数、散热条件和光学性能。同规格的 3545 封装产品通常更适合优先评估，3528、3030 等相近封装则需要经过验证，不能仅凭型号数字判断能否直接替换。
白光 LED 的正向电压常见于约 2.8–3.5V，但具体数值取决于芯片结构、工作电流和温度，应以对应产品的数据手册为准。
| 选型问题 | 主要判断依据 | 注意事项 |
|---|---|---|
| 3545 高功率白光灯珠兼容型号有哪些？ | 封装、焊盘及电气参数 | 优先核对同规格产品 |
| 3528 灯珠能否替代 3545？ | 尺寸、功率、散热和光学性能 | 通常需要重新验证 |
| 白光 LED 灯珠电压是多少？ | 正向电压及测试条件 | 以产品规格书为准 |
| 3545 灯珠有哪些功率？ | 额定功率和允许工作电流 | 不同产品参数可能不同 |
| 5000K 白光能实现 60° 聚光吗？ | 灯珠发光特性及光学结构 | 需要匹配透镜或反光杯 |
| 12V/24V 驱动板能否使用？ | 驱动输出、电流和串并联方式 | 不能直接依据输入电压判断 |
| 如何选择灯珠供应商？ | 产品资料、样品和技术支持 | 确认参数一致性与供货能力 |
需要注意，3545 通常作为 LED 封装型号的一部分，但不同厂家的命名规则可能存在差异。实际外形尺寸、焊盘结构、额定功率和电气参数，应以具体产品的机械图纸及数据手册为准。
一、3545 高功率白光灯珠是什么？
3545 高功率白光灯珠是一类用于照明或专用光源的 LED 封装产品。其基本发光原理是通过半导体芯片产生光线，再利用荧光粉及相关封装结构形成白光。
常见白光 LED 封装主要涉及以下部分：
- LED 芯片： 负责产生基础光线，其材料和结构会影响正向电压、光效及发光性能。
- 荧光粉： 在常见荧光粉转换型白光 LED 中，将部分芯片发出的光转换为其他波段，形成白光。
- 封装胶材： 用于保护芯片，并配合产品的光学设计。
- 导热结构： 通过引线框架、焊盘或基板等结构传导热量，具体形式取决于封装设计。
- 电极与焊盘： 用于连接 PCB 电路，同时影响电流传输和安装方式。
与低功率 LED 相比，高功率产品通常需要更严格的电流控制和散热设计。不过，实际功率、光通量和使用寿命还取决于芯片、封装结构及工作条件，不能仅凭封装名称判断。
二、3545 高功率白光灯珠兼容型号有哪些？
寻找替代型号时，可以从同规格封装、相近尺寸封装、其他大功率封装和定制产品四个方向进行评估。
2.1 同规格 3545 封装
如果原有灯珠采用 3545 封装，优先寻找外形尺寸、焊盘布局和电气参数相符的产品，通常更有利于减少 PCB 改动。
但即使封装标识相同，也需要进一步确认额定电流、正向电压、光通量、色温、热阻和发光角度。不同厂家的产品不能仅凭型号相同就认定完全兼容。
2.2 3528 和 3030 等相近封装
3528、3030 等封装可以作为备选方案，但是否能够替换取决于实际机械结构和性能要求。
| 候选封装 | 重点核对项目 | 替换前需要注意的问题 |
|---|---|---|
| 同规格 3545 | 尺寸、焊盘、电压、电流 | 确认光电参数和散热条件 |
| 3528 | 外形、焊盘、额定功率 | 不能默认具备相同的功率承载能力 |
| 3030 | 尺寸、焊盘、热阻 | 需要检查安装结构及工作电流 |
| 其他大功率封装 | 电气、热学和光学参数 | 可能需要修改 PCB 和光学系统 |
| 定制封装 | 机械图纸及目标性能 | 需要评估开发周期、成本和验证要求 |
封装数字通常与外形规格有关，但不能单独作为判断兼容性的依据。采购前应获取具体型号的尺寸图和焊盘图。
2.3 如何判断替代型号是否兼容？
判断兼容性时，建议依次核对以下五项。
- 封装尺寸： 测量长、宽、高，并核对机械图纸。
- 焊盘布局： 确认正负极位置、焊盘间距和 PCB 接触面积。
- 电气参数： 核对正向电压、额定电流及允许功率。
- 光学参数： 对比色温、显色指数、光通量和发光角度。
- 热性能： 检查热阻、焊接条件、散热路径和允许结温。
例如，替代灯珠的额定电流高于原型号，并不意味着可以直接提高驱动电流。如果原有电路和散热结构无法满足新的工作条件，灯珠可能出现温升过高、光衰加快甚至损坏。
因此，建议同时准备原灯珠型号、PCB 图片、尺寸图和驱动参数，再筛选候选产品。

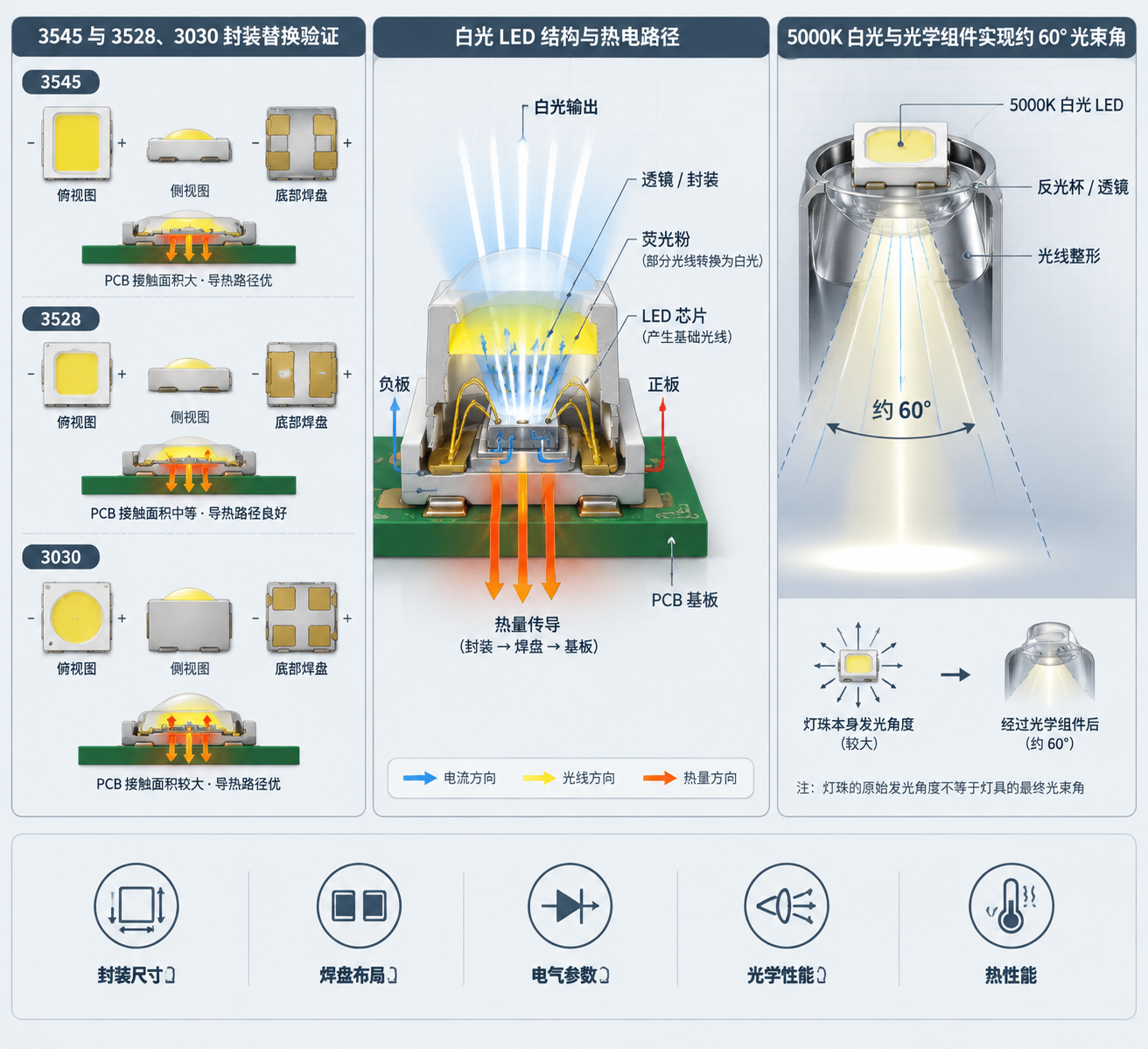

三、3545 与 3528 灯珠有什么区别？
3.1 封装尺寸与焊盘结构
3545 和 3528 是不同的封装标识，不能仅凭数字判断两者的实际外形、厚度和焊盘位置。
即使外形尺寸接近，两款灯珠的电极布局、发光面位置和散热结构也可能存在差异。如果新灯珠无法与原有 PCB 焊盘匹配，就可能出现焊接不牢、电气连接异常或安装偏移等问题。
此外，封装结构的变化也可能影响透镜与灯珠之间的相对位置，进而改变最终的光束角和照射范围。
3.2 3528 白光灯珠需要核对哪些参数？
采购 3528 白光灯珠时，应重点检查以下指标。
| 参数 | 主要用途 | 核对重点 |
|---|---|---|
| 封装尺寸 | 判断安装兼容性 | 以产品图纸为准 |
| 额定功率 | 判断电气和热设计要求 | 确认额定值及工作条件 |
| 正向电压 | 用于驱动电路设计 | 查看测试电流和电压范围 |
| 工作电流 | 控制灯珠工作状态 | 不超过规定范围 |
| 光通量 | 评估可见光输出 | 对比相同测试条件 |
| 色温 | 判断白光颜色 | 常见需求包括 3000K、4000K、5000K 和 6500K |
| 显色指数 | 评估颜色还原能力 | 根据照明用途选择 |
| 发光角度 | 判断光线分布 | 与灯具光学结构匹配 |
色温描述白光偏暖或偏冷的视觉特征，光通量表示可见光总输出，显色指数则用于评估光源还原物体颜色的能力。这些参数各有用途，不能相互替代。
3.3 3528 能否直接替代 3545？
只有当机械、电气、热性能和光学条件均满足要求时，才可以考虑直接替换。
如果替代灯珠的额定功率较低，就不能简单提高电流来补足亮度。若正向电压、额定电流或热阻不同，也需要重新评估驱动电路和散热系统。
对于亮度、色温和使用寿命有明确要求的项目，建议先进行样品测试，再决定是否批量替换。
四、5000K 白光灯珠如何实现 60° 聚光？
4.1 5000K 白光的特点
5000K 是常见的白光色温之一，视觉上通常呈现较为中性的白色。它描述的是光色，而不是灯珠亮度或功率。
即使两款灯珠的色温相同，光通量、显色指数和光效也可能不同。因此，选型时应根据实际照明需求综合比较。
| 色温 | 常见视觉感受 | 应用方向 |
|---|---|---|
| 3000K | 暖白光 | 家居及休闲照明 |
| 4000K | 中性白光 | 办公及商业照明 |
| 5000K | 中性偏冷白光 | 工业、商业及设备照明 |
| 6500K | 冷白光 | 部分工作区域和专用照明 |
实际视觉效果还会受到显色指数、周围环境和光学结构的影响。
4.2 60° 光束角如何实现？
灯珠本身的发光角度不一定等于灯具最终的光束角。如果需要约 60° 的光束，可以通过透镜、反光杯或其他光学结构调整光线分布。
透镜能够改变光线传播方向，反光杯则可以利用反射结构，将更多光线引导至目标区域。最终效果取决于灯珠发光面尺寸、光分布、光学组件规格及安装距离。
选型时应重点关注：
- 色温是否符合 5000K 的需求。
- 光通量是否满足目标照明要求。
- 光学系统能否达到约 60° 的目标光束角。
- 透镜与灯珠发光面是否匹配。
- 灯具内部是否具备足够的散热空间。
60° 是光学系统需要实现的目标，不能视为所有 3545 灯珠的固定参数。
4.3 适合哪些应用？
商业照明： 筒灯、射灯和展示灯需要综合考虑色温、显色指数、光束角及眩光控制。
工业投光照明： 应关注光输出、连续工作时间、环境温度和散热能力。
展示照明： 除了光通量，还应关注颜色还原能力和照射均匀性。
机器视觉辅助照明： 需要根据检测任务确认光谱、照射角度、亮度稳定性和响应要求，不能只依据色温与功率选择。
对于需要 5000K 和约 60° 光束角的项目，建议将灯珠、光学组件与驱动电路作为整体进行验证。
五、白光 LED 灯珠参数有哪些？
5.1 核心参数对照表
白光 LED 灯珠的主要参数包括封装尺寸、额定功率、正向电压、工作电流、光通量、色温、显色指数、发光角度和热阻。
| 参数 | 含义 | 选型重点 |
|---|---|---|
| 封装尺寸 | 灯珠的外形规格 | 是否适合现有 PCB |
| 额定功率 | 规定工作条件下的电功率 | 是否满足电气与热设计要求 |
| 正向电压 | LED 导通时的电压 | 用于驱动器匹配 |
| 工作电流 | LED 工作时通过的电流 | 必须符合额定范围 |
| 光通量 | 输出的可见光总量 | 对比相同测试条件 |
| 色温 | 白光的颜色倾向 | 根据使用环境选择 |
| 显色指数 | 光源还原物体颜色的能力 | 结合照明用途确定 |
| 发光角度 | 光线分布范围 | 与透镜和灯具结构匹配 |
| 热阻 | 热量传导的难易程度 | 用于评估结温和散热能力 |
| 寿命指标 | 规定条件下的寿命表现 | 结合温度、电流及测试标准判断 |
这些参数之间存在联系，但不能简单等同。额定功率较高，不代表光效一定更高；光通量相同，也不意味着两款灯珠的功耗和散热要求相同。
5.2 高功率白光灯珠与普通白光灯珠的区别
高功率白光灯珠通常需要更严格的电流控制和热管理。实际允许电流由具体产品的设计及额定参数决定。
从电气方面看，需要确认驱动器的输出能力。从散热方面看，需要保证灯珠在规定的工作条件下运行。从光学方面看，应比较实际光通量、光效和光束角，而不是只看功率数值。
如果长期工作温度过高，灯珠可能出现光衰加快、色度变化和寿命缩短等问题。因此，高功率产品的选型需要同时考虑驱动、散热与光学设计。
5.3 为什么需要数据手册？
数据手册是判断产品是否符合设计要求的重要依据，通常包含额定参数、测试条件、最大额定值和推荐焊接条件。
对于 3545 高功率白光灯珠，应重点查看：
- 外形尺寸及焊盘图。
- 正向电压和额定工作电流。
- 光通量及色温分档。
- 显色指数和发光角度。
- 热阻及结温限制。
- 推荐焊接条件和使用要求。
额定功率不能脱离散热条件单独判断。灯珠必须在规定的电流和温度范围内工作，才能更好地维持光输出与可靠性。具体设计应以制造商公布的技术文件为准。
六、白光 LED 灯珠电压是多少伏？
6.1 单颗白光 LED 的正向电压
普通单颗白光 LED 的正向电压常见于约 2.8–3.5V，但该范围只是参考值，并不适用于所有芯片和封装产品。
正向电压会受到芯片材料、工作电流和温度影响。同一系列产品的不同参数分档，也可能存在一定差异。
设计驱动电路时，应查看产品规格书中的典型正向电压、允许范围和对应测试电流。
如果多颗 LED 串联，每颗灯珠的正向电压会累加。驱动器需要具备足够的输出电压范围，并将灯串电流控制在规定范围内。
6.2 12V 和 24V 驱动板如何匹配？
12V 或 24V 通常表示供电系统的输入电压，并不代表单颗 LED 的工作电压。
匹配时应依次检查：
- 确认灯珠正向电压和额定工作电流。
- 确定灯珠的串联、并联或串并联方式。
- 核对驱动器输出电压范围和恒流能力。
- 检查线路承载能力、保护电路和温升。
- 在实际工作条件下测试电流与照明表现。
多颗 LED 串联时，总正向电压取决于各颗灯珠的正向电压之和。并联时则需要考虑各支路的电流分配，避免因参数差异导致个别灯珠电流过大。
因此，12V 或 24V 灯板能否使用某款灯珠，应由实际电路拓扑和驱动方案决定。
6.3 为什么高功率 LED 通常采用恒流驱动？
恒流驱动可以将 LED 工作电流控制在设定范围内，有助于降低过流风险并保持相对稳定的光输出。
LED 的正向电压会随温度和工作状态变化。如果电路无法有效限制电流，就可能造成过流和额外温升。
选择恒流驱动器时，还应检查启动过程、输入电压变化、输出电压范围和保护功能。恒流驱动不能代替散热设计，也不能突破灯珠本身的额定工作范围。
6.4 电压或电流异常会产生什么影响？
当 LED 长期超出规定的电流或温度范围时，可能出现以下情况：
- 灯珠温升增加。
- 光衰速度加快。
- 白光色度发生变化。
- 封装材料加速老化。
- 使用寿命缩短。
- 严重时损坏灯珠或驱动电路。
电源电压偏高并不一定会直接损坏 LED，关键在于驱动电路是否有效控制电流。不过，驱动设计不合理可能导致过流或额外的电路损耗，因此必须同时核对电压、电流和热设计。
七、0.5W、1W 和 3W 大功率白光灯珠怎么选？
7.1 不同功率等级的选型区别
功率等级会影响驱动设计、散热要求和灯具结构，但相同功率的灯珠也可能具有不同的光输出。
| 功率等级 | 选型重点 | 常见应用方向 |
|---|---|---|
| 0.1W 级 | 低功耗、排布密度和整体亮度 | 指示、装饰及部分照明模块 |
| 0.5W 级 | 光输出、驱动电流和散热 | 紧凑型照明模块 |
| 1W 级 | 散热、光效和光学结构 | 定向照明及专用灯具 |
| 3W 级 | 热管理、恒流驱动和安装结构 | 高亮度照明及投光方案 |
上述内容仅用于理解不同功率等级的选型方向，不代表所有封装都支持相同的功率。实际额定值应以对应产品的数据手册为准。
7.2 3W 大功率 LED 白光灯珠的选型要点
采购 3W 大功率白光 LED 时，建议重点检查以下方面：
- 额定功率与工作电流： 确认额定值和允许工作范围。
- 正向电压： 核对驱动器的输出能力。
- 光通量与光效： 比较实际光输出，而不是只看瓦数。
- 色温与显色指数： 判断是否适合目标环境。
- 热阻与散热结构： 评估实际工作温度是否符合要求。
- 光学系统： 检查透镜、反光杯和目标光束角是否匹配。
电功率可以通过实际工作电压与电流的乘积计算，但不能仅凭 3W 这一数值确定工作电流。最终工作条件必须符合制造商的额定要求。
7.3 为什么不能只看功率？
功率表示电能使用情况，并不能单独说明灯珠的照明效率。
如果两款灯珠的功率相同，但芯片效率、封装材料和工作温度不同，实际光通量可能存在差异。
此外，光通量较高也不一定意味着目标区域更亮。发光角度较大的灯珠可能将光线分散到更广的区域，而合适的透镜可以改变光线分布。
采购时，应根据目标照度、光束角和光色要求，综合比较光通量、光效、功率及散热能力。
八、白光灯珠板电压与 PCB 散热设计
8.1 LED 灯珠板的供电方式
白光灯珠板的工作电压取决于 LED 连接方式、灯珠数量和驱动电路设计。常见方案包括低压直流供电、多颗 LED 串联的恒流驱动，以及多串 LED 并联的驱动方案。
12V 和 24V 系统常见于部分低压照明模块及设备，但灯板输入电压与单颗 LED 的正向电压并不是同一个概念。
如果灯板内部集成恒流驱动电路，输入电压可以与灯珠的工作电压不同。如果灯板只是简单的 LED 连接结构，则需要根据电路拓扑匹配电源和限流方式。
设计时还应考虑电源波动、线路压降、启动过程和保护措施。
8.2 更换灯珠时是否需要修改 PCB？
是否需要修改 PCB，取决于新旧灯珠的实际差异。
焊盘方面： 如果外形尺寸或电极位置发生变化，可能需要重新设计焊盘。
线路方面： 如果新灯珠的额定电流不同，需要检查铜箔、线路宽度和电流承载能力。
散热方面： 如果新型号的功率更高，原有铜箔面积和散热结构可能无法满足要求。
驱动方面： 如果正向电压或串并联方式改变，需要重新核对驱动器输出范围。
当新灯珠的封装、焊盘、电气参数和热性能均符合原设计时，改板需求可能较少，但仍应通过实际测试确认。
8.3 如何降低高功率白光灯珠的温升？
高功率 LED 的散热能力会影响亮度稳定性和长期可靠性。设计时可以从以下方面改善热管理：
- 选择适合的 PCB 材料和结构。
- 增加合理的铜箔面积并优化导热路径。
- 根据实际功耗设计散热器。
- 按照规格书控制工作电流。
- 优化灯具内部空气流动和热量排出。
- 通过温升测试评估实际工作状态。
陶瓷基板和金属基板适用于不同的 LED 封装及灯具设计，并非所有项目都必须使用同一种材料。具体选择应结合热阻、成本、安装空间和制造工艺。
灯珠表面温度不等于芯片结温。对于高功率产品，需要结合热阻和测试条件评估内部温度，不能只凭手感判断散热是否充足。
九、3545 高功率白光灯珠适合哪些应用场景？
9.1 商业照明与家居照明
3545 高功率白光灯珠是否适合商业或家居照明，需要根据产品的光通量、色温、显色指数、封装尺寸和额定功率判断。
在筒灯、射灯和吸顶灯中，灯珠的光输出会影响整体亮度，色温则会影响空间的视觉感受。
展示照明还需要考虑光束角和颜色还原能力。如果灯具需要照亮特定商品，可以进一步评估透镜与灯珠的配合情况。
并非所有 3545 封装产品都适用于相同灯具，灯具设计人员还应确认产品的热阻和安装结构。
9.2 工业照明与设备照明
工业照明通常需要长时间稳定运行，因此选型时除了亮度，还应考虑环境温度、驱动稳定性和散热能力。
在设备照明中，灯珠可能安装于空间有限的外壳内部。此时，封装高度、发光方向和热量排出方式都会影响设计。
如果设备需要定向照明，可以选择合适的光学组件，但必须确保组件与灯珠的发光面和光分布相匹配。
采购前，建议明确连续工作时间、环境温度、目标亮度和灯具安装方式，以判断产品是否符合实际需求。
9.3 机器视觉与工业检测
机器视觉照明的目标通常是让相机稳定地捕捉被测物体的特征，而不只是提高亮度。
不同检测任务可能需要不同波长和光学结构。白光适用于多种常规视觉检测，但某些任务可能更适合蓝光、红光、红外或紫外光源。
机器视觉项目还应考虑亮度稳定性、照射角度、响应速度和光谱特征。对于快速运动的物体，光源的响应能力与控制方式也可能影响成像质量。
十、如何匹配兼容灯珠及评估供应商？
10.1 兼容选型需要准备哪些资料？
如果现有灯珠需要替换，建议先整理以下信息：
- 原灯珠型号及产品标签。
- 灯珠正面、背面和侧面照片。
- 外形尺寸及 PCB 焊盘图。
- 驱动电压、工作电流和连接方式。
- 额定功率及目标光通量。
- 色温、显色指数和目标光束角。
- 灯具安装空间、环境温度和散热方式。
如果没有完整的原型号资料，可以先通过实物测量和电路检查建立基本参数清单，再向封装厂家确认候选型号。
10.2 兼容型号的验证流程
实际替换可以按以下步骤开展：
- 确认原型号： 获取产品型号、机械图纸及相关规格书。
- 检查 PCB： 核对焊盘尺寸、线路布局和安装位置。
- 确认电气条件： 提供驱动电压、工作电流、额定功率及连接方式。
- 明确光学要求： 确认色温、显色指数、光通量和目标光束角。
- 筛选候选型号： 比较机械、电气、热学和光学参数。
- 进行样品测试： 检查焊接、驱动、亮度、温升和光色表现。
- 完成必要验证： 根据实际应用要求评估可靠性和批量一致性。
对于已有成熟产品的替换项目，可以将原灯珠和候选灯珠放在相同驱动条件、环境温度和光学结构下测试，以便客观比较差异。
10.3 恒彩电子的产品选型支持
深圳市恒彩电子有限公司从事 LED 灯珠封装研发、生产与销售，产品方向包括 SMD 贴片、LED 直插及陶瓷封装等系列，也涉及蓝光和 UV 等专用光源。
针对 3545 高功率白光灯珠的替换需求，应根据实际产品目录、机械图纸和数据手册确认是否存在符合要求的型号。具备 LED 封装生产能力，并不代表某款产品可以直接替代所有 3545 或 3528 灯珠。
对于有特殊尺寸、色温、功率或光学要求的项目，可以先明确目标参数、预计用量和样品验证要求，再评估标准产品或定制方案的可行性。
十一、3545 高功率白光灯珠兼容型号常见问题
11.1 3545 高功率白光灯珠兼容型号有哪些？
优先寻找封装尺寸、焊盘布局和电气参数一致的产品。3528、3030 等封装可以作为候选，但需要经过机械、电气、热性能和光学验证。
11.2 3528 白光灯珠需要看哪些参数？
主要检查封装尺寸、额定功率、正向电压、工作电流、色温、光通量和显色指数。具体数值应以对应产品的数据手册为准。
11.3 5000K 白光灯珠可以实现 60° 聚光吗？
可以通过合适的透镜、反光杯或其他光学结构调整光束角。最终结果取决于灯珠的发光面、光分布和光学组件设计。
11.4 白光 LED 灯珠电压是多少伏？
常见单颗白光 LED 的正向电压约为 2.8–3.5V，但实际数值会随芯片、工作电流和温度变化，必须以具体产品规格书为准。
11.5 3W 大功率 LED 白光灯珠需要多大电流？
需要结合实际正向电压和额定功率进行计算，并确认工作电流处于产品允许范围内。不能只凭 3W 这一数值确定电流，还要检查驱动器和散热系统。
11.6 12V 或 24V 灯珠板可以直接连接单颗 LED 吗？
不能仅凭供电电压判断。需要根据灯珠参数配置合适的驱动或限流电路，并确认输出电压、电流及功耗均在允许范围内。
11.7 如何判断替换后的灯珠是否影响亮度和寿命？
可以通过光电参数测试、温升测试及必要的可靠性验证，判断替代型号是否符合原产品要求。测试时应尽量保持驱动条件、环境温度和光学结构一致。
11.8 采购 3545 高功率白光灯珠需要提供什么？
建议准备原灯珠型号、尺寸图、PCB 图片、驱动电压、工作电流、目标功率、色温和使用环境。如果需要聚光，还应提供目标光束角及现有透镜信息。
十二、如何正确选择 3545 高功率白光灯珠兼容型号？
选择兼容型号时，应先核对封装尺寸和焊盘，再检查额定功率、正向电压、工作电流及散热条件。同时，还要确认光通量、色温、显色指数和光束角是否符合实际要求。
通过规格书比对、样品测试和必要的可靠性验证，可以更可靠地判断替代方案是否适用。对于无法直接匹配的产品，应提前评估 PCB、驱动电路、散热结构和光学组件是否需要调整。
