3232 黑面 RGB 灯珠平替方案(参数匹配与选型指南)

3232 黑面 RGB 灯珠平替，不能只看外形尺寸和采购价格，还需要综合核对封装结构、电气参数、光学性能、驱动方式及散热条件。即使两款灯珠的名义尺寸相同，也可能存在焊盘布局、引脚定义、工作电流和颜色表现等差异。

对于需要持续生产的 LED 灯具、装饰照明和智能照明设备，合理的替代方案应尽量兼顾原有电路兼容性、生产良率、光色一致性和长期供货需求。通过规格书审核、样品测试和小批量验证，可以提前识别潜在问题，降低换料带来的生产风险。

一、3232 黑面 RGB 灯珠平替需要关注哪些参数？

在筛选替代型号之前，建议先整理原灯珠的完整型号、规格书和 PCB 封装图。如果原型号已经停产，实物照片、引脚信息及现有测试数据也可以作为初步评估的参考。

这些参数应结合实际应用条件进行判断。外形相似只能说明尺寸可能接近，不能直接证明两款灯珠能够互换。

二、3232 黑面 RGB 灯珠是什么？

3232 黑面 RGB 灯珠通常指名义外形尺寸约为 3.2mm × 3.2mm、采用黑色外观设计的 RGB LED 封装产品。

RGB 分别代表红色、绿色和蓝色。通过调节三个颜色通道的输出，可以实现不同的色彩组合，适用于装饰照明、商业展示、舞台设备及电子产品状态指示等应用。

黑色封装可以满足部分深色面板和灯具结构的外观需求，但黑色外壳并不意味着灯珠一定具有更高亮度。最终发光效果仍与芯片性能、封装结构、驱动电流和光学设计有关。

需要特别注意的是，3232 属于尺寸描述，并不是统一的电气规格标准。不同厂家的产品可能在芯片配置、引脚定义、额定电流和焊盘结构等方面存在差异。因此，替换前应以具体型号的规格书为依据。

为什么需要寻找替代型号？

企业寻找 RGB 灯珠平替，通常与采购成本、供货周期、原型号停产或产品设计调整有关。

对于已经进入量产阶段的产品，如果能够找到与原方案匹配度较高的替代型号，就有机会减少供应风险。不过，替代型号是否经济，还取决于是否需要修改 PCB、调整驱动电路或重新验证产品性能。

三、3232、3030 和 5050 RGB 灯珠有什么区别？

不同封装尺寸会影响 PCB 布局、灯珠间距和结构设计，但尺寸本身不能直接决定亮度、功率或散热能力。

如果原 PCB 已经完成设计，优先筛选尺寸、焊盘及引脚定义相匹配的型号，通常更有利于控制改板成本。

如果允许修改 PCB，则可以进一步比较不同封装的光输出、功耗、热性能和采购条件，再确定更适合的方案。

黑面封装的应用特点

黑面 RGB 灯珠可以用于对未点亮外观有要求的灯具、装饰模块和电子设备。实际应用效果还会受到封装材料、表面反射率、发光角度和安装结构影响。

选型时，建议结合产品外观图、封装图和光学数据进行判断，避免仅凭产品名称或照片确定替代关系。

四、RGB 灯珠的电压、电流和功率如何匹配？

电气参数是替代评估的重要依据。红、绿、蓝三个通道可能具有不同的正向电压，允许工作电流也取决于芯片、封装和产品设计。

部分低功率 RGB LED 可能采用约 20mA 的单色通道工作电流，但这不是所有 3232 RGB 灯珠的统一标准。具体电流应以目标型号的规格书为准。

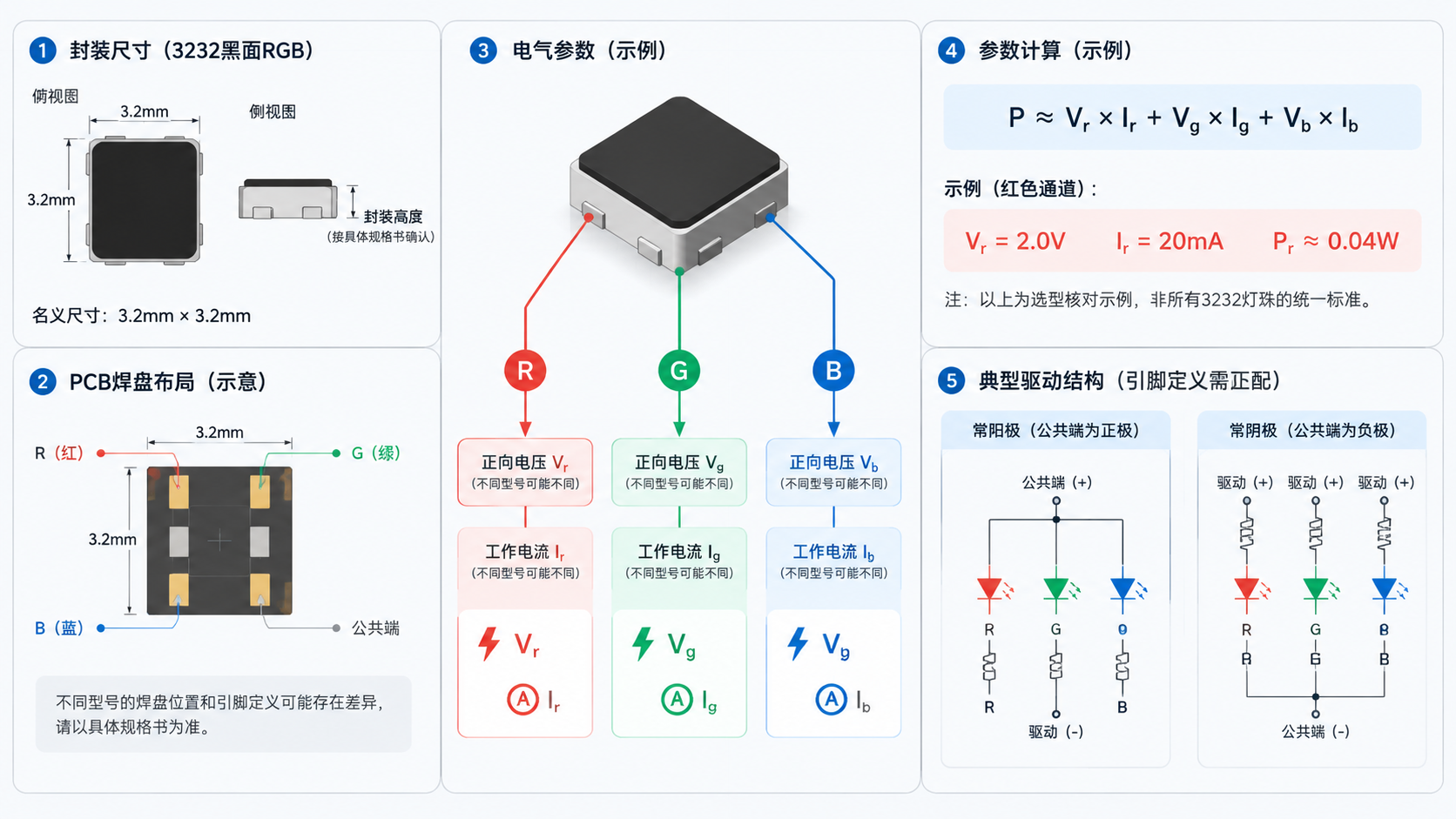

RGB 灯珠的功率计算

对于三个独立驱动的颜色通道，可以使用以下公式估算电功率：

P ≈ Vr × Ir + Vg × Ig + Vb × Ib

其中，Vr、Vg、Vb 分别代表红、绿、蓝通道的正向电压，Ir、Ig、Ib 分别代表对应通道的电流。

例如，某个红色通道的正向电压为 2.0V，工作电流为 20mA，则该通道的估算功率为：

P = 2.0V × 0.02A = 0.04W

以上数值仅用于说明计算方法，并不代表具体替代型号的实际参数。实际设计还需要考虑驱动器损耗、通道同时工作时的功耗及散热条件。

五、RGB 灯珠驱动方式如何选择？

替换灯珠时，不仅要确认电压和电流，还要检查公共端结构、输出极性及控制方式。

常阳极与常阴极

常阳极 RGB 灯珠的三个颜色通道共用正极，各通道通过独立回路控制。常阴极结构则由三个通道共用负极，再分别控制各颜色通道。

两种结构的连接方式不同，驱动电路必须与具体引脚定义相匹配。如果新灯珠与原型号的公共端或引脚排列不同，即使能够安装到 PCB 上，也可能无法正常工作。

因此，替换前应核对规格书中的引脚图和推荐应用电路。

普通 RGB 灯珠可以直接接电源吗？

普通 RGB LED 不应在缺少适当限流措施的情况下直接连接电源。LED 对电流变化较为敏感，电流过大可能造成芯片损坏。

对于适合采用电阻限流的电路，可以通过以下公式计算理论电阻值：

R =（电源电压 − LED 正向电压）÷ 工作电流

例如，电源电压为 5V，LED 正向电压为 2V，目标电流为 20mA，则理论电阻值为：

R =（5 − 2）÷ 0.02 = 150Ω

实际设计还需核对电阻功率、元件容差、温升及电源变化范围。对于多通道或较大功率的设计，应根据电路结构选择合适的驱动方案。

PWM 调光需要注意什么？

PWM 通过控制 LED 的开关占空比调节平均亮度。对于普通 RGB 灯珠，控制器可以分别调整红、绿、蓝通道的占空比，实现不同的颜色效果。

替换时应检查驱动器的输出电流、调光频率、控制逻辑和通道数量。如果应用涉及摄像设备，还应评估调光频率与拍摄设备之间的兼容性，避免出现可见或拍摄时产生的闪烁问题。

六、RGB 灯珠的温升和寿命如何评估？

LED 工作过程中会产生热量。如果工作电流过大、PCB 散热不足或环境温度过高，芯片结温可能上升，并影响光输出、颜色表现和长期可靠性。

因此，替代测试不应只关注室温下的亮度，还应检查实际工作条件下的温升情况。

重点检查哪些热性能指标？

• 规格书规定的工作温度与储存温度范围。
• 推荐工作电流及必要的电流降额要求。
• PCB 铜箔面积、焊盘结构和散热路径。
• 灯具内部空间及环境温度。
• 连续点亮后的温升变化。
• 不同温度条件下的亮度与颜色变化。

即使使用相同型号的灯珠，不同 PCB 设计和安装环境也可能造成不同的温度表现。因此，测试条件应尽量接近实际使用场景。

如何判断灯珠寿命？

RGB 灯珠的寿命受到芯片质量、封装材料、工作电流、温度及使用环境等因素影响，不同产品的寿命数据也可能采用不同的测试条件。

部分 LED 产品使用 L70 指标描述光输出衰减，即光输出下降至初始值的 70% 时对应的时间。具体测试方法和数据应以产品资料为准。

进行替代评估时，应关注对应型号的可靠性资料、测试条件及批次质量记录，不宜仅凭单个样品的短期点亮表现判断长期寿命。

七、普通 RGB 与 RGBIC 灯珠如何区分？

普通 RGB 灯珠通常由外部驱动电路控制红、绿、蓝三个通道。RGBIC 产品则采用集成控制 IC 或相应智能控制架构，部分型号支持独立像素控制和更复杂的灯光效果。

RGBIC 并不是统一的通信标准。不同产品可能使用不同的数据协议、电源电压和时序要求，因此不能仅凭 RGBIC 名称判断兼容性。

PCA9685 和 TLC5940 如何选择？

PCA9685 主要用于多通道 PWM 控制，TLC5940 系列则具备多通道恒流控制能力。具体方案应根据输出电流、控制通道数量、调光要求和外围电路进行选择。

这些控制芯片并不意味着可以直接驱动所有 RGB 灯珠。对于需要较大电流的应用，可能还需要额外的功率驱动级；对于 RGBIC 产品，则应使用与目标灯珠通信协议相匹配的控制方案。

八、RGB 加白光方案适合哪些应用？

RGB 可以组合出多种颜色，但混合产生的白光不一定满足所有照明需求。对于同时需要彩色效果和日常照明的产品，可以评估 RGB 加独立白光通道的方案。

常见组合包括 RGB 加暖白光、RGB 加中性白光和 RGB 加冷白光。不同方案适用于不同的照明需求，最终效果还取决于色温、光通量、显色指数和光谱分布。

如果应用于商业展示或对颜色还原有要求的场景，应重点核对白光通道的显色指数（CRI）及实际光谱表现。

需要注意，增加白光通道可能涉及更换封装型号、调整 PCB 布局或增加驱动通道。替换前还应检查各通道同时工作时的总功耗、温升和颜色切换效果。

九、RGB 灯珠缺色、偏色和亮度异常如何排查？

RGB 灯珠出现某个颜色不亮、亮度不足、闪烁或颜色异常时，问题可能来自灯珠芯片、驱动电路、焊接、供电或控制信号。

常见原因包括：

1. 某个颜色通道的芯片损坏。
2. 驱动电流与灯珠要求不匹配。
3. 焊点不良或 PCB 线路异常。
4. 控制 IC 输出异常。
5. 数据通信错误或控制程序设置不正确。
6. 不同批次的光色分档存在差异。

建议按照供电、驱动、线路、控制信号和灯珠本体的顺序进行检查，避免在原因尚未明确时直接更换器件。

怎样改善颜色一致性？

颜色一致性与芯片波长、光强分档、工作电流和温度有关。采购时应关注产品的光色分档、批次管理和参数可追溯性。

测试过程中，应尽量让新旧灯珠保持一致的驱动条件、环境温度和测量方式，并比较红、绿、蓝各通道的光输出及混色表现。

如果产品对颜色精度有明确要求，应提前确定色坐标、允许偏差和验收方法。对于长期工作或多灯珠并联应用，还可以增加连续点亮及老化前后的光色对比。

十、3232 黑面 RGB 灯珠损坏后如何检查？

灯珠变暗、闪烁、缺色或完全不亮时，可以依次进行以下检查：

1. 检查供电： 确认电源电压和稳定性符合设计要求。
2. 检查驱动： 测量对应颜色通道的输出情况。
3. 检查线路： 检查焊点、连接器及 PCB 线路。
4. 检查灯珠： 按照规格书规定的测试条件检查各颜色通道。
5. 检查控制信号： 如果采用 RGBIC，还需检查通信协议和时序。

维修前应切断电源，并确认储能元件已经安全放电。贴片灯珠的焊接温度、加热时间和返修次数应符合器件要求。

不建议通过直接短接灯珠引脚来判断故障，以免损坏芯片或驱动器。对于缺乏相应设备和操作经验的情况，应由具备电子维修经验的人员进行检测。

十一、原型号、通用型号和定制方案如何比较？

不同替代方式适用于不同的项目条件，不能只根据采购单价作出判断。

如果原有设计不便修改，通常应优先寻找封装和电气参数接近的型号。如果项目允许修改 PCB 或驱动电路，则可以扩大筛选范围，综合比较不同产品的性能和成本。

替代型号如何进行验证？

第一阶段：参数审核。 核对尺寸、焊盘、引脚定义、电压、电流、波长和控制方式。

第二阶段：样品测试。 检查焊接兼容性、点亮效果、光色、亮度及工作温升。

第三阶段：小批量验证。 在接近实际使用环境的条件下进行连续点亮、调光和颜色一致性测试。

第四阶段：量产评估。 确认技术指标满足项目要求后，再评估生产良率、批次管理、质量追溯和供货条件。

每个阶段都应设定清晰的验收标准，并保存相关测试记录。这样可以降低因单次样品测试结果良好而直接导入量产所带来的风险。

如何计算平替方案的综合成本？

替代型号的实际成本不仅包括灯珠单价，还应考虑：

• PCB 修改及重新打样费用。
• 驱动电路和控制程序调整成本。
• 样品测试及可靠性验证费用。
• 贴片良率、返工和维修成本。
• 采购交期、库存及供货连续性。

如果替代灯珠单价较低，却需要重新设计 PCB 或调整驱动电路，最终成本可能反而增加。因此，应结合整个项目周期评估成本，而不是只比较每颗灯珠的报价。

十二、恒彩电子 3232 黑面 RGB 灯珠平替评估

针对 3232 黑面 RGB 灯珠的替换需求，可以从封装、电气、光学、驱动和批量供货等方面开展评估。具体能否匹配，需要以目标型号的规格书、实际应用条件和样品测试结果为依据。

可以评估哪些内容？

• 封装匹配： 确认外形尺寸、灯珠高度、焊盘位置和引脚定义。
• 光色匹配： 比较红、绿、蓝通道的目标波长、光输出和颜色分档。
• 电气匹配： 核对正向电压、工作电流及额定功率。
• 驱动适配： 确认普通 RGB 或内置 IC 方案的控制要求。
• 热性能验证： 检查实际工作条件下的温升和光色变化。
• 批量供货评估： 核对交期、批次管理和质量追溯要求。

对于指定尺寸、特殊光色分档或带有内置控制 IC 的产品，还需要单独确认具体型号的开发条件和兼容性。

联系供应商前需要准备什么？

如果缺少完整规格书，可以先提供实物照片、PCB 图纸和现有测试数据进行初步筛选，但关键参数仍需进一步确认。

对于量产项目，还应在样品测试通过后开展小批量验证，重点检查贴片良率、回流焊后的外观、颜色一致性和连续点亮表现。只有技术条件与生产条件均符合要求，替代型号才适合纳入正式物料清单。

更多产品类别及企业信息可访问 官方网站。

十三、3232 黑面 RGB 灯珠平替常见问题

1. 3232 黑面 RGB 灯珠可以直接替换原型号吗？

不一定。即使外形尺寸相同，也需要核对焊盘、引脚、电压、电流、光色和驱动方式。只有关键参数及实际应用条件满足要求，才能判断是否可以直接替换。

2. 3232 RGB 灯珠和 5050 RGB 灯珠哪个好？

两者没有绝对的优劣。3232 的名义尺寸较小，可能有利于节省 PCB 空间；5050 的封装面积较大，但实际亮度、功率和散热能力仍取决于芯片及封装设计。应根据空间限制、目标光输出和电路条件选择。

3. 3232 黑面 RGB 灯珠的额定电流是多少？

不同型号没有统一的额定电流。部分低功率 RGB 产品可能采用约 20mA 的单色通道工作电流，但具体数值应以对应规格书为准。

4. RGB 灯珠能直接接 5V 电源吗？

不能一概而论。是否能够使用 5V 电源，取决于灯珠结构、驱动电路和限流方式。普通 RGB LED 不能在没有适当限流措施的情况下直接连接电源。

5. RGB 灯珠可以增加白光功能吗？

可以评估 RGB 加独立白光通道的方案，但可能需要更换封装型号、调整 PCB 或增加驱动通道。如果对白光色温、亮度和显色指数有明确要求，还需要进行对应的光学测试。

6. 如何降低替换后的量产风险？

建议从原型号规格书入手，先确认封装、电气、光学和驱动参数，再进行样品测试与小批量验证。同时建立明确的验收标准，并保留测试记录和批次信息。

7. 如何判断替代灯珠是否适合长期供货？

除技术参数外，还应评估产品批次一致性、质量追溯机制、交付周期和后续供货安排。对于长期生产的产品，建议在导入前确认相关要求，并将其纳入采购和质量管理流程。

十四、选择 3232 黑面 RGB 灯珠平替时的关键判断

3232 黑面 RGB 灯珠替代的核心，在于确认新旧型号在封装、电气、光学、驱动及热性能方面是否满足同一应用需求。

外形尺寸接近，不代表可以直接互换；单价较低，也不一定意味着综合成本更低。对于现有 PCB 和驱动电路，优先核对焊盘、引脚定义及工作电流，可以减少不必要的设计变更。

在技术参数初步匹配后，应通过样品测试检查实际点亮效果、焊接质量、颜色一致性和温升情况，再开展小批量验证。对于持续生产的项目，还应关注批次稳定性、供货周期和质量记录。

将参数核对、样品验证和量产评估结合起来，才能更准确地判断替代方案是否符合项目要求，并为后续采购与生产提供可靠依据。
