一、5030 双色温灯珠有哪些特点？
5030 双色温灯珠是一类采用特定封装尺寸、能够提供两种色温光线的 LED 光源，常见于吸顶灯、面板灯、智能照明和可调色温灯具。实际功能取决于灯珠内部结构、驱动电路及控制方式。1. 5030 灯珠的尺寸代表什么？
5030 通常表示约 5.0 × 3.0 mm 的封装尺寸，具体尺寸和公差需要以产品规格书为准。封装编号不能直接代表灯珠的功率、亮度、芯片数量或额定电流。不同厂家的产品即使采用相近的封装名称，也可能在内部结构、焊盘布局和电气参数方面存在差异。选型时，应同时查看灯珠机械尺寸图和推荐焊盘图，避免出现灯珠本体能够放入安装空间、焊盘却无法对齐的情况。2. 双色温灯珠如何实现冷暖光切换？
双色温灯珠通常采用两组不同色温的发光芯片，一组提供暖白光，另一组提供冷白光。驱动电路分别控制两个发光通道，可以实现暖光、冷光切换。部分产品还支持两组芯片同时工作，通过调整各通道的电流比例，获得不同的混合色温。需要注意的是，不同灯珠的通道数量、引脚定义和控制方式可能不同。即使两款产品都支持双色温调节，也不代表它们能够直接安装在同一块 PCB 上。3. 双色温 LED 与普通单色温 LED 有什么区别？
普通单色温 LED 通常提供一种固定色温，而双色温 LED 可以通过两组不同色温的发光通道改变光线的冷暖程度。双色温灯珠需要与相应的驱动和控制电路配合使用。部分产品采用共阳结构，部分采用共阴或其他引脚设计。因此，不能直接将普通单色温灯珠装入原有双色温电路，并假定其能够正常工作。4. 5030 双色温灯珠适用于哪些场景？
常见应用包括：- 家用吸顶灯、卧室灯和其他室内照明灯具。- 可调色温面板灯及部分商业照明产品。- 支持冷暖光切换的智能照明设备。- 对安装空间、光色和发光效果有特定要求的照明产品。实际选型还需要考虑目标色温范围、显色指数、灯具光学结构以及长期工作时的散热条件。二、5030 双色温灯珠兼容型号有哪些？

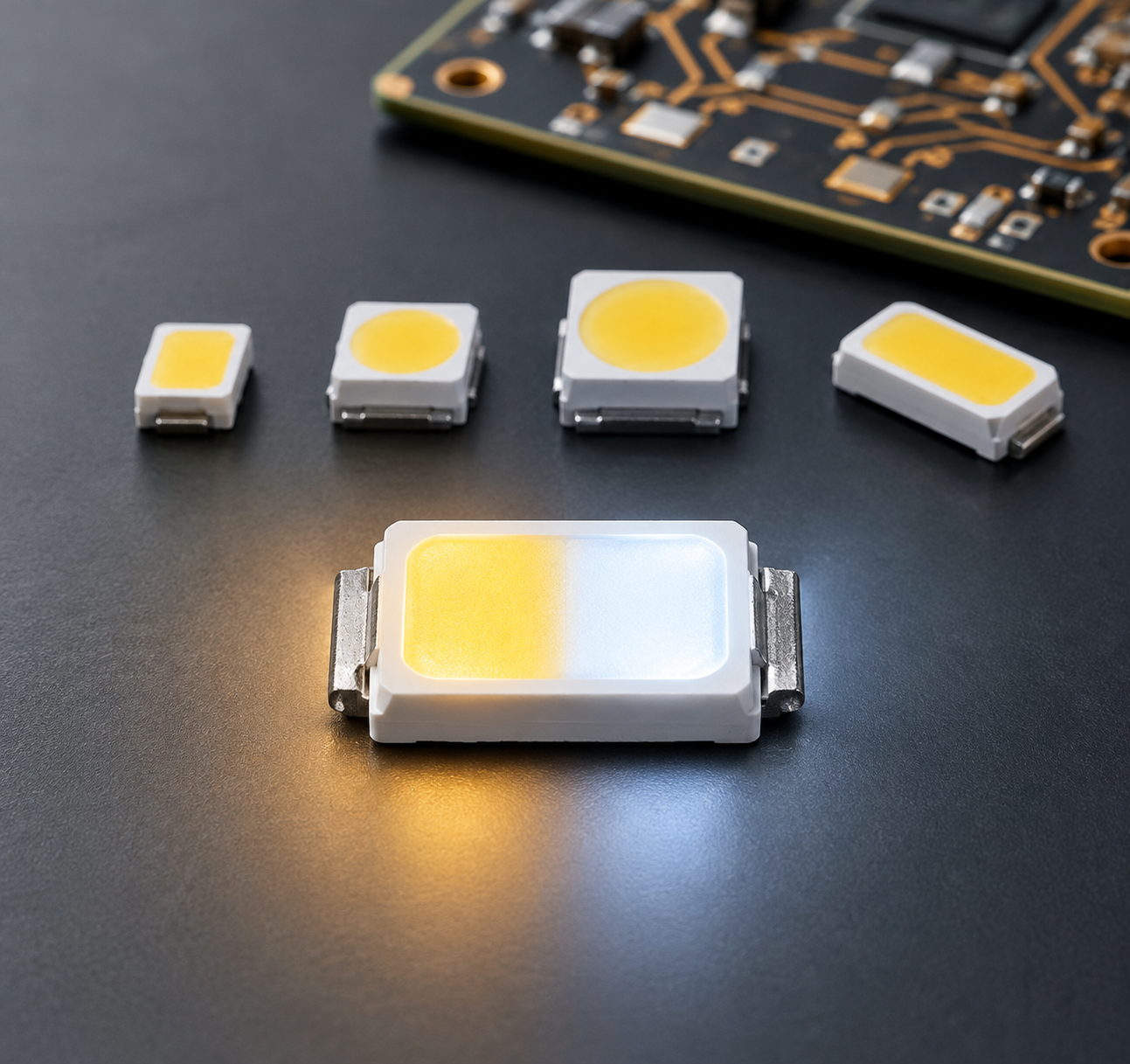

常见的对比型号包括 2835、3030、3535 和 5630。不过，这些型号主要用于初步筛选，并不代表它们都能直接替代 5030 双色温灯珠。
1. 5030 双色温灯珠：优先考虑原规格替换
如果原灯珠仍能采购到，通常应优先选择相同封装、相同焊盘布局和相同引脚定义的产品。替换前，需要确认新旧型号的正向电压、工作电流、额定功率、暖白与冷白色温，以及两个通道同时工作时的限制。如果原灯珠的标识已经磨损，可以结合 PCB 丝印、原理图、采购记录和实物尺寸进行核对。仅凭灯珠顶部的印字或外形，往往无法确定完整料号。2. 2835 双色温灯珠：适合紧凑型照明设计
2835 常见封装尺寸约为 2.8 × 3.5 mm，广泛应用于灯带、面板灯和其他 LED 照明产品。2835 双色温产品可以作为替代评估对象，但它与常见 5030 封装的外形尺寸不同，焊盘位置和电气结构也可能不一致。如果原 PCB 按照 5030 灯珠设计，通常不能直接换装 2835。只有在安装尺寸、焊盘、电路连接、工作参数和散热条件均满足要求时，才适合采用这一方案。3. 3030 双色温灯珠：需要核对双通道结构
3030 常见封装尺寸约为 3.0 × 3.0 mm，可用于多种照明产品。与 5030 相比，3030 的外形比例不同，具体产品的内部芯片配置和引脚设计也可能存在差异。采购时，需要确认其是否确实具有暖白和冷白两个独立发光通道。如果焊盘无法匹配，可能需要重新设计 PCB。即使机械尺寸允许安装，也必须确认驱动电路能够满足新灯珠的电压、电流及控制要求。4. 3535 双色温灯珠：重点检查安装空间与散热
3535 通常表示约 3.5 × 3.5 mm 的封装尺寸，部分产品用于对光输出或散热有特定要求的照明应用。封装尺寸较大并不意味着亮度一定更高。实际光输出取决于芯片设计、工作电流、光效和热管理条件。对于 5030 双色温灯珠的替换需求，需要重点检查安装空间、焊盘布局、双通道结构和热设计。若原 PCB 没有为 3535 预留相应的焊盘，一般需要评估重新布板的可行性。5. 5630 灯珠：不能只凭尺寸相近进行替换
5630 系列常见封装尺寸约为 5.6 × 3.0 mm，可用于灯带、线性照明及部分面板照明产品。需要注意，市场上的 5630 产品可能采用单色温结构。只有明确支持双色温控制、具有相应双通道结构的具体型号，才适合纳入替换评估。即使找到了 5630 双色温产品，也需要检查封装长度、焊盘位置、引脚定义、工作电流和散热要求。若原 PCB 不匹配，通常需要重新设计电路板，而不是直接更换灯珠。三、5030 双色温灯珠兼容型号对照表

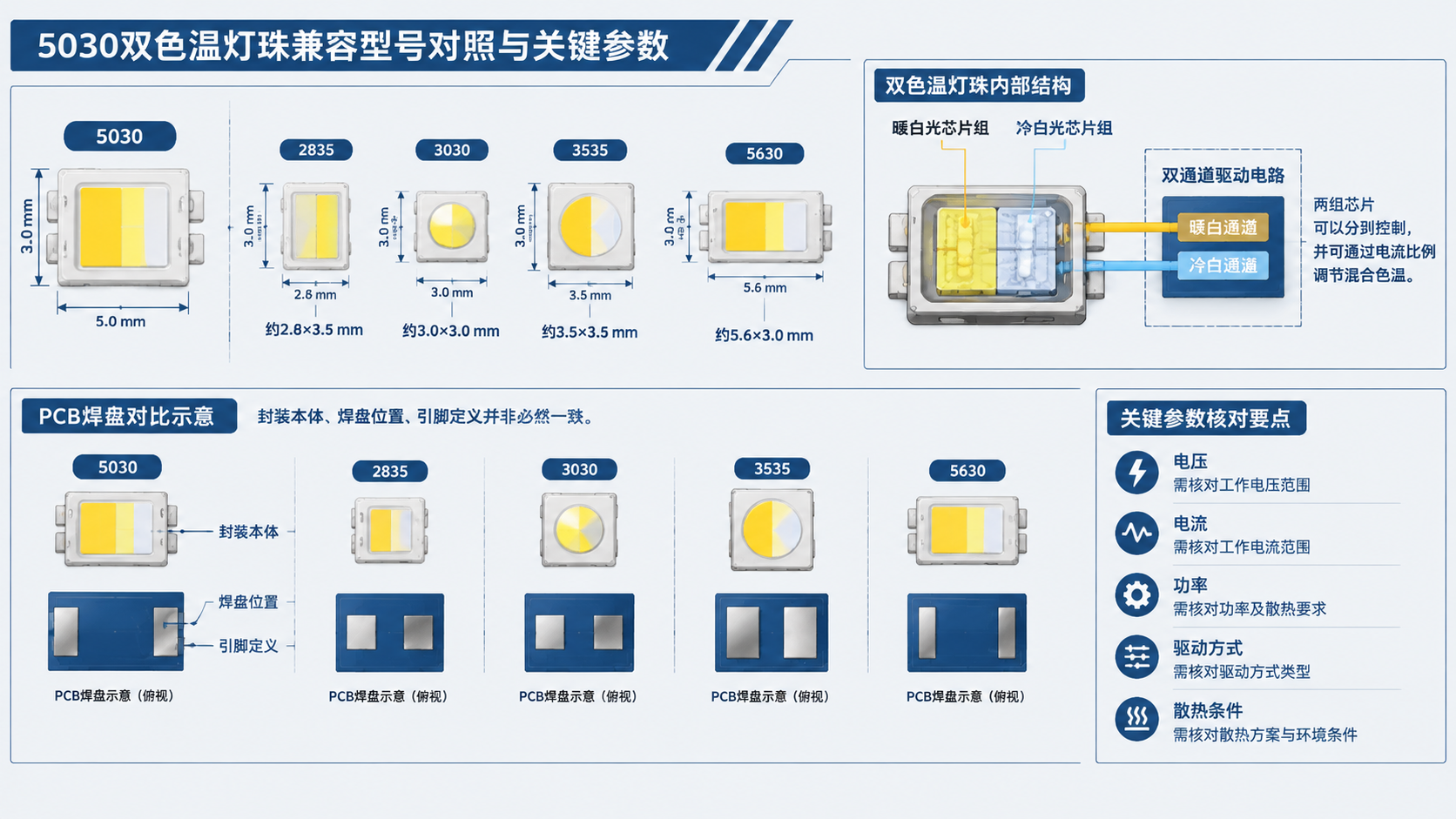

下表中的尺寸为常见封装的参考值，并不代表所有厂家的产品规格。具体兼容性应以完整料号、机械尺寸图、电气参数和实际测试结果为准。| 灯珠型号 | 常见封装尺寸 | 直接替换可行性 | 主要检查项目 |
|---|---|---|---|
| 5030 双色温 | 约 5.0 × 3.0 mm | 原规格匹配时优先考虑 | 焊盘、引脚、电流、电压及色温 |
| 2835 双色温 | 约 2.8 × 3.5 mm | 通常不能直接替换 | 外形尺寸、焊盘及功率 |
| 3030 双色温 | 约 3.0 × 3.0 mm | 需要逐项验证 | 双通道结构、引脚和驱动参数 |
| 3535 双色温 | 约 3.5 × 3.5 mm | 需要逐项验证 | 安装空间、焊盘和散热 |
| 5630 系列 | 约 5.6 × 3.0 mm | 通常不能直接替换 | 是否支持双色温、封装长度和热设计 |
如何正确使用兼容型号表？
这张表适合用于初步筛选，不应直接作为生产替换或批量采购的依据。2835 与 5030 的外形尺寸不同，焊盘通常需要重新评估。3030 的尺寸比例不同，也不能保证引脚定义一致。3535 可能占用更大的安装空间，而 5630 的封装长度通常超过常见 5030。如果产品规格书没有明确说明双色温功能、引脚定义或额定电流，应先向供应商索取完整技术资料，再决定是否进行样品测试。四、5030 双色温灯珠的关键参数
5030 只是常见的封装尺寸表示方式，不能单独确定灯珠的功率、亮度、工作电压或色温范围。实际选型需要结合产品规格书，逐项比较以下参数。1. 封装尺寸与 PCB 焊盘
封装尺寸指灯珠本体的长、宽和高，焊盘尺寸则涉及 PCB 上的焊接区域、间距和布局。两者需要分别核对。即使灯珠能够放入原有安装空间，如果焊盘不匹配，也可能导致焊接不牢、电气连接错误或散热性能下降。建议同时查看机械尺寸图、底部引脚图和推荐焊盘图。2. 正向电压与工作电流
正向电压是 LED 在指定工作条件下的正向压降，工作电流则会影响发光输出和发热情况。双色温灯珠通常具有两个发光通道，两组芯片的正向电压可能不同。不能默认暖白通道和冷白通道的电气参数完全一致。替换时，应分别比较两个通道的电压和额定电流，并确认驱动电路是否适配。若新灯珠的工作电流超出原驱动设计范围，可能造成过热、亮度异常或提前光衰。3. 额定功率与散热要求
灯珠功率与工作电压和电流有关。对于双色温产品，还应确认两个通道同时点亮时的允许功率，以及相关的工作限制。灯珠产生的热量需要通过焊盘、PCB 和灯具结构传导出去。散热不良可能导致温升增加，影响光通量、色温稳定性和长期可靠性。更换不同封装时，不能只比较标称功率，还应评估 PCB 铜箔面积、灯板材质和灯具内部的散热路径。4. 暖白与冷白色温范围
色温通常使用开尔文（K）表示。较低的色温呈现更暖的视觉效果，较高的色温则偏冷。选型时，应分别核对暖白和冷白通道的色温范围，并确认混合点亮时是否能够达到灯具所需的调节效果。即使两款灯珠标注相同色温，实际视觉表现也可能存在差异。对颜色一致性要求较高的产品，还需要关注色容差和批次稳定性。5. 光通量、光效与发光角度
光通量通常以流明（lm）表示，反映光源发出的可见光总量。光效则表示单位输入功率所产生的光通量。更换灯珠时，应分别核对两个通道的光输出及相关测试条件。不同产品即使光通量相近，也可能因为发光角度、透镜结构或灯具扩散板的差异，呈现不同的照明效果。对于需要保持原有配光的灯具，还应评估新灯珠与反光杯、透镜或扩散材料之间的匹配情况。6. 显色指数与颜色一致性
显色指数 Ra 用于描述光源还原物体颜色的能力。家居照明、商业照明和需要准确辨色的场景，可能对显色表现有不同要求。双色温产品还应关注两个发光通道各自的光色表现，以及混合色温下的颜色一致性。批量采购时，建议明确色温、显色指数、光通量和色容差等验收要求，避免仅凭单颗样品判断整批产品的表现。7. 工作温度与使用寿命
灯珠的可靠性会受到工作电流、环境温度、散热结构和使用条件等因素影响。替换型号应符合灯具的工作温度范围及热设计要求。完成安装后，需要在实际工作条件下检查温升，并关注长时间运行时的亮度与色温变化。不能仅凭封装名称或标称功率推算实际使用寿命。五、怎样判断 5030 双色温灯珠是否兼容？
判断兼容性时，可以按照机械结构、电气连接、驱动能力和光学表现的顺序进行检查。第一步：测量原灯珠尺寸
记录灯珠本体的长、宽和高，并与候选产品的机械尺寸图进行对比。如果原灯珠已经损坏，可以拍摄顶部和底部照片，结合 PCB 焊盘和引脚布局辅助识别。但照片只能作为参考，不能代替准确测量和规格书核对。第二步：检查 PCB 焊盘与引脚数量
确认原电路板上的焊盘数量、位置、尺寸和连接方式。不同双色温灯珠的引脚设计可能不同。即使焊盘数量相同，也不能据此认定接线方式一致。如果新灯珠的焊盘无法对应原 PCB，应先评估重新布板或经过验证的转接方案。第三步：确认共阳、共阴及其他接线方式
共阳结构通常将两个发光通道的正极连接在一起，共阴结构则通常将两个通道的负极连接在一起。部分产品还可能采用其他引脚配置。实际连接方式必须以具体型号的引脚图和电路资料为准，不能根据引脚位置或数量进行猜测。替换时，还应确认暖白和冷白通道能够按照原有控制逻辑独立工作。第四步：比较两个通道的电气参数
分别核对暖白和冷白通道的正向电压、额定电流及功率限制。如果两组芯片的参数与原设计差异较大，需要进一步评估驱动器的输出能力。对于双通道同时工作或存在混合调光的产品，还应确认总功率和工作条件符合要求。第五步：检查驱动电路与调光方式
部分灯具采用两路独立驱动控制色温，也有产品通过专用控制芯片或脉宽调制（PWM）方式调节亮度。替换灯珠需要与原有驱动逻辑相匹配。否则可能出现单通道无法点亮、色温调节异常、低亮度闪烁或亮度不均等问题。第六步：进行点亮与温升测试
完成安装后，应分别检查暖白通道、冷白通道和混合色温状态。测试内容包括：- 两个发光通道是否正常工作。- 色温切换和亮度调节是否符合要求。- 实际光输出和颜色表现是否满足设计目标。- 正常工作条件下的温升是否处于允许范围。- 长时间运行后是否出现闪烁、亮度下降或颜色漂移。样品验证通过后，再考虑批量替换，可以降低采购和生产风险。六、如何使用万用表判断双色温灯珠的好坏？
万用表可以帮助检查 LED 的基本导通情况，但不能单独证明灯珠完全正常。对于双色温灯珠，需要根据引脚定义分别检查两个发光通道。1. 测试前需要准备哪些工具？
基础检查通常需要：- 带二极管测试档的数字万用表。- 对应型号的规格书或引脚定义图。- 必要的防静电工具。- 用于进一步验证的恒流 LED 测试设备。如果灯珠安装在电路板上，周围元件可能影响测量结果。应先断开电源，并由具备相关维修经验的人员判断是否需要隔离灯珠或拆下测试。2. 如何使用万用表二极管档测试？
确认电路完全断电后，将万用表切换到二极管档。根据规格书确定待测通道的正负极，再将表笔接触对应测试点。部分白光 LED 在正向测试时可能出现微弱发光或显示正向压降。如果万用表显示不导通，不一定意味着灯珠已经损坏。部分仪表的测试电压不足以使白光 LED 正常导通，因此还需要结合其他测试方式判断。3. 如何分别测试暖白和冷白通道？
先根据引脚图确定两个通道的连接关系，再分别进行测量。如果一个通道有正常的正向导通表现，而另一个通道没有相应反应，可以进一步检查灯珠本身、焊点和连接线路。需要注意，通道异常也可能由驱动电路或外围元件造成，不能仅凭一次万用表测量就认定灯珠损坏。4. 为什么万用表显示正常，灯珠仍可能有故障？
万用表主要用于基础电气检查，无法完整评估灯珠在额定电流下的亮度、色温和热稳定性。灯珠可能在较小测试电流下能够导通，但在实际工作条件下出现闪烁、亮度不足或温升异常。更可靠的判断方式是结合规格书，使用适当的恒流测试设备检查两个通道的实际发光表现。5. 测试时需要注意哪些安全事项？
测试前必须切断电源。不要在带电的市电灯具电路中直接使用万用表接触裸露焊盘。灯具驱动板可能带有储能电容，应由具备相关经验的人员按照安全流程确认电路已处于安全状态。不要直接短接电容，也不要在不了解电路结构时拆卸驱动板。普通家庭用户可以进行断电后的外观检查。涉及市电、高压电路或不熟悉的驱动板维修时，应交由专业人员处理。七、双色温灯珠常见故障及排查方法
双色温灯珠出现异常时，故障来源不一定是 LED 芯片本身。驱动电路、焊点、连接线和散热结构都可能引发类似现象。| 故障表现 | 可能原因 | 建议检查方向 |
|---|---|---|
| 两个通道都不亮 | 供电异常、驱动故障或灯珠损坏 | 检查供电、驱动输出及灯珠导通情况 |
| 只有暖光或冷光亮 | 单通道芯片、焊点或驱动异常 | 分别检查两个通道 |
| 灯光持续闪烁 | 驱动不稳定、接触不良或调光异常 | 检查连接和驱动工作状态 |
| 亮度明显偏低 | 工作电流不足、光衰或散热异常 | 对照规格书检查电流和光输出 |
| 点亮后温升过高 | 电流过大、焊接不良或散热不足 | 检查实际工作电流及热设计 |
| 色温无法正常切换 | 控制逻辑不匹配或单通道故障 | 检查驱动控制和引脚定义 |
1. 灯珠完全不亮
可能原因包括灯珠开路、焊点脱落、驱动器损坏或供电异常。断电后，可以先检查灯珠表面是否有烧黑、裂纹等明显损伤，再核对引脚连接和驱动器型号。进一步的电气测量应由具备相关经验的人员进行。2. 只有一个色温通道工作
如果只有一个通道能够点亮，可能是另一组芯片损坏，也可能是对应的驱动通道或焊点出现异常。建议分别测试两个通道，并检查驱动输出是否正常。确认故障来源后，再决定是否更换单颗灯珠、整组灯珠或相关电路元件。3. 灯珠闪烁或亮度不稳定
常见原因包括驱动电流波动、焊接接触不良、调光控制异常或供电不稳定。应先在断电状态下检查焊点和连接器，再由专业人员检查驱动输出及不同调光状态下的工作表现。4. 灯珠发热严重
驱动电流过大可能增加发热，但散热不良、焊盘接触不佳和环境温度过高也可能导致温升异常。排查时应综合比较额定电流、实际工作电流、PCB 散热能力和灯具内部结构。不要仅凭手感判断灯珠温度，也不要在高温状态下直接拆卸。八、5630 灯珠与 5030 双色温灯珠有什么区别？
5630 与 5030 在封装尺寸、安装空间和内部设计方面可能存在差异。即使两款产品的外观相近，也需要通过完整规格书进行比较。1. 封装尺寸与应用区别
5630 常见标称尺寸约为 5.6 × 3.0 mm，5030 常见标称尺寸约为 5.0 × 3.0 mm。两者的长度存在差异，焊盘设计也可能不同。5630 可用于灯带、线性照明及部分面板照明产品，但具体用途取决于产品的芯片配置和电气性能。2. 亮度与功率如何比较？
不能只根据型号名称判断亮度或功率。不同产品的芯片结构、工作电流、封装材料和散热能力可能不同。比较时，应查看正向电压、额定电流、光通量、光效及热设计相关参数。对于双色温产品，还需要分别比较两个通道，并确认同时工作时的功率限制。3. 5630 能否安装在原有 5030 PCB 上？
不能仅凭尺寸接近就认定可以安装。由于封装长度和焊盘布局可能存在差异，5630 通常不能直接安装到专为 5030 设计的焊盘上。如果 PCB 没有预留相应的安装位置，需要评估重新设计电路板的可行性。完成机械适配后，还要检查引脚定义、驱动参数和实际光学表现。4. 更换为 5630 时需要注意什么？
首先确认候选产品是否具有双通道双色温结构，其次检查额定电流、功率和驱动器输出能力。同时，需要评估灯板材质、铜箔面积和灯具内部的热传导条件。只有在机械、电气、光学和散热要求均满足的情况下，才能将其作为替代方案。九、如何选择可靠的 5030 双色温灯珠供应商？
替换型号的选择不仅关系到灯珠本身，还会影响生产装配、驱动控制和最终照明效果。采购时，应重点关注技术资料的完整性、产品批次的一致性和样品验证结果。1. 查看完整产品规格书
规格书应提供封装尺寸、电气参数、光学参数、工作温度和相应测试条件。双色温产品还应明确两个发光通道的参数、引脚定义及同时工作时的限制。如果关键资料缺失，应在采购前要求供应商补充。2. 核对机械尺寸图和推荐焊盘图
机械尺寸图、电气引脚图和推荐焊盘图应能够相互对应。工程人员可以将这些资料与现有 PCB 图纸进行比对，确认灯珠本体、焊盘和电气连接是否匹配。若涉及停产替代，还应记录新旧型号之间的参数差异。3. 关注色温、显色指数与光通量
同一批灯珠的色温、光通量和显色表现应符合约定的规格范围。如果灯具需要在冷暖光之间切换，还应分别关注两个通道的颜色表现，以及混合色温下的调节效果。对于批量应用，建议明确相关参数的验收要求。4. 了解质量控制与可靠性验证
采购前，可以了解供应商的来料检验、生产过程检查和出货测试流程。对于长期使用的照明产品，还应根据实际应用环境评估温度循环、通电老化及高温高湿等可靠性验证项目。具体测试条件应与产品用途和质量要求相匹配。5. 批量采购前先进行样品验证
样品测试能够帮助发现封装、焊接、电气连接和光学表现方面的问题。建议先使用少量样品验证以下内容：- 封装尺寸与 PCB 焊盘是否匹配。- 暖白和冷白两个通道能否正常工作。- 驱动电路是否支持相应的工作参数。- 色温切换、亮度调节和混合色温是否符合要求。- 实际工作条件下的温升是否满足设计要求。
十、5030 双色温灯珠兼容型号常见问题
1. 5030 双色温灯珠兼容型号有哪些？
常见对比对象包括 2835、3030、3535 和 5630。这些型号是否兼容，需要根据封装尺寸、焊盘布局、引脚定义、电气参数及光学要求逐项判断。2. 5030 双色温灯珠的尺寸和功率是多少？
5030 通常表示约 5.0 × 3.0 mm 的封装尺寸。功率取决于内部芯片结构、额定电流和工作条件，不能仅凭封装名称确定。3. 2835 双色温灯珠可以替换 5030 吗？
通常不能直接替换，因为两者的外形尺寸和焊盘布局可能不同。如果重新设计 PCB，并确认电气、光学和散热参数符合要求，可以进一步评估替代方案。4. 3030 双色温灯珠可以直接替换 5030 吗？
不能仅凭尺寸判断。需要确认具体产品的双通道结构、引脚定义、额定电流、功率及安装尺寸，并验证驱动电路的适配性。5. 双色温灯珠一定是三脚共阳结构吗？
不一定。双色温灯珠可能采用共阳、共阴或其他引脚设计，焊盘数量和内部连接方式也可能不同。具体接线方式应以对应型号的引脚图为准。6. 如何快速判断双色温灯珠是否损坏？
可以在断电后进行外观检查，并使用万用表二极管档分别测试两个发光通道。不过，部分万用表的测试电压不足以点亮白光 LED，因此还需要结合规格书和合适的恒流测试设备进行判断。7. 5030 双色温灯珠可以定制色温和显色指数吗？
是否能够定制，需要根据具体产品平台、芯片方案和生产能力进行评估。提出需求时，应明确目标色温范围、显色指数、光通量、封装尺寸和订购数量，再确认可实现的规格及交付条件。十一、替换 5030 双色温灯珠前的检查清单
正式采购或更换前，可以按照以下项目逐项核对：- [ ] 确认原灯珠的完整型号和封装尺寸。- [ ] 核对新灯珠的机械尺寸与推荐焊盘图。- [ ] 确认两个发光通道的引脚定义和连接方式。- [ ] 比较暖白、冷白通道的正向电压和额定电流。- [ ] 确认驱动电路能够满足新灯珠的工作要求。- [ ] 核对色温、光通量、显色指数及颜色一致性。- [ ] 评估 PCB 和灯具结构的散热能力。- [ ] 完成样品点亮、调光和温升测试。5030 双色温灯珠的替换，首先要解决的是机械安装和电气连接问题，其次才是亮度、色温及散热表现。2835、3030、3535 和 5630 可以作为筛选方向，但不能直接视为通用替代型号。对于原 PCB 不便修改的灯具，优先寻找与原设计匹配的 5030 双色温产品更为稳妥。如果必须更换封装，则应在完成规格核对、驱动评估和样品验证后，再确定最终方案。上一篇：4848陶瓷大功率灯珠替代品(3535与5050选型指南)
