4545 陶瓷封装灯珠替代型号(选型与替代方案指南)

4545 陶瓷封装灯珠并不是只能使用同规格产品替代。实际更换时，需要同时核对尺寸、焊盘、功率、电流、正向电压、波长、光通量、散热方式和应用场景。

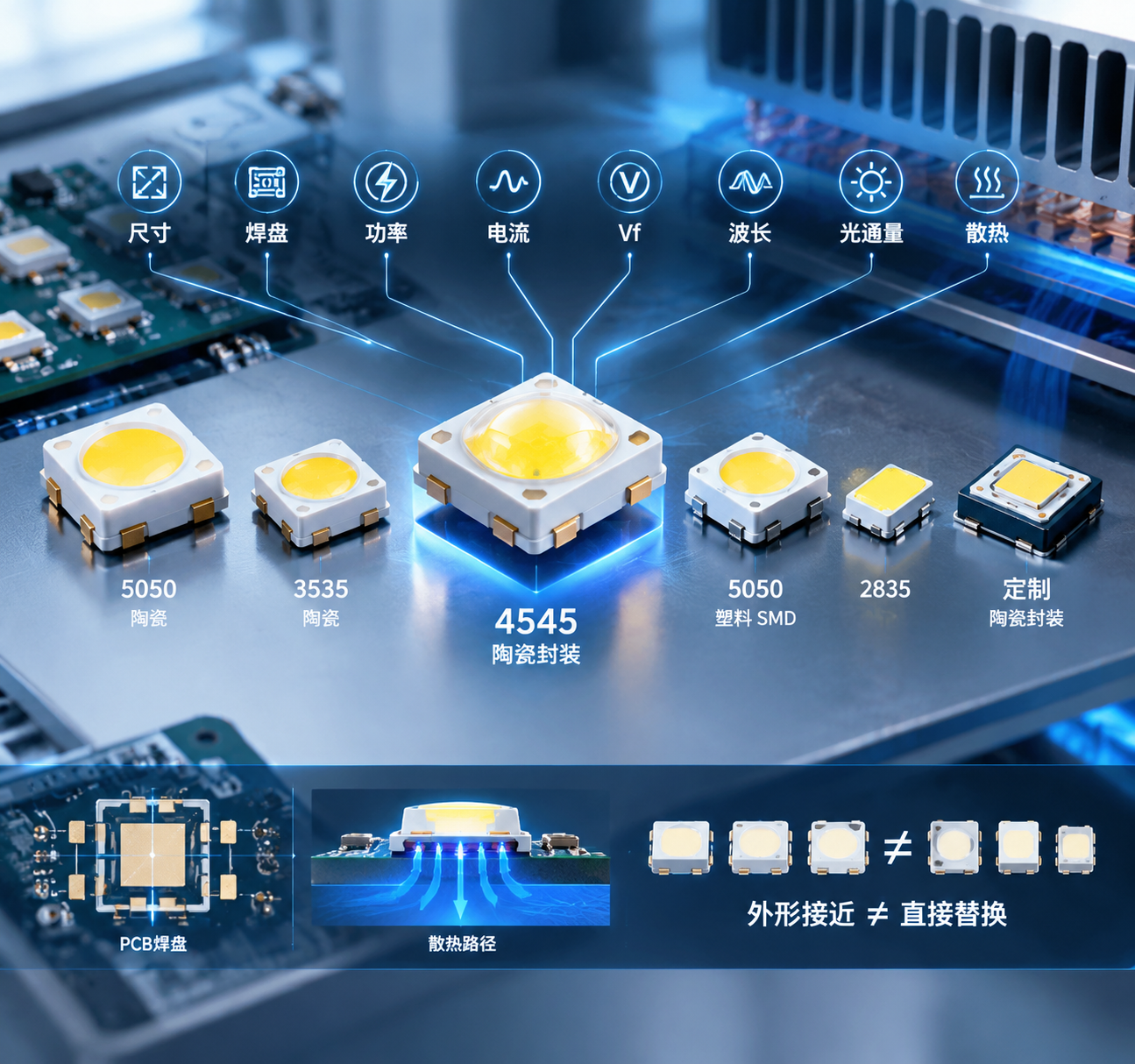

常见候选方案包括 5050 陶瓷、3535 陶瓷、5050 塑料和 2835 等，但它们的兼容程度不同。外形尺寸接近，并不代表可以直接替换。

如果更看重散热和功率，可以优先比较 5050 陶瓷或 3535 陶瓷。

如果项目更看重成本，5050 塑料或 2835 可以进入评估范围。

如果要求不修改 PCB，不能只看 4.5×4.5mm、5.0×5.0mm 等外形尺寸，还要核对焊盘、极性和电气参数。

如果用于 UV、机器视觉、医美或高温环境，波长、辐射功率、热阻和长期稳定性通常比封装外形更重要。

一、4545 陶瓷封装灯珠替代型号怎么选？先看这张表

先确定需要哪一种替代

选择 4545 陶瓷封装灯珠替代型号时，可以把需求拆成四个方向：能不能装、能不能点亮、能不能达到原性能、能不能长期稳定工作。

这四个问题对应的检查项目并不相同：

• 能不能装：看封装尺寸、焊盘、极性和高度。
• 能不能点亮：看正向电压 Vf、工作电流和驱动方式。
• 能不能达到原性能：看功率、光通量、波长、色温和光学结构。
• 能不能长期工作：看热阻、结温、散热结构和材料可靠性。

因此，5050 陶瓷虽然比 4545 大一些，并不意味着一定不能替代；3535 陶瓷虽然比 4545 小，也不代表一定能够直接安装。

五种方案的实际定位

5050 陶瓷更适合需要较大封装空间和较高散热能力的项目，可用于高功率照明、工业光源等场景，但 PCB 占位需要重新确认。

3535 陶瓷尺寸较小，同时可以用于需要较好热管理的光源。对于 UV、机器视觉和医美设备，可以作为候选方案进行比较。

5050 塑料 SMD更偏向成本型方案，在普通照明中具有应用空间。如果原 4545 依靠陶瓷封装处理较高热量，则需要重新评估热设计。

2835属于重新设计 PCB 后的替代思路。它尺寸更小，也常用于成本敏感型照明，但与 4545 在焊盘、功率和结构方面存在明显差异。

定制陶瓷封装适合原型号停产，或者设备 PCB、光学结构无法轻易修改的情况。此时可以根据原灯珠参数重新定义封装方案。

二、4545 陶瓷封装灯珠是什么？

2.1 4545 陶瓷封装灯珠的基本定义

4545 陶瓷封装灯珠通常是指采用陶瓷作为主要封装或基板结构，并以约 4.5×4.5mm 外形尺寸为基础的一类 LED 封装产品。

需要注意的是，4545 主要描述封装尺寸，并不是完整的产品型号。

同样属于 4545 封装的产品，可能采用不同 LED 芯片，也可能对应不同颜色、波长、功率和工作电流。

例如，同样是 4545 封装，可以存在白光、高显色白光、蓝光、紫外光等不同产品。

因此，采购时只提供“4545”通常还不够。

2.2 4545 的尺寸是多少？

通常所说的 4545，核心尺寸概念就是约 4.5mm × 4.5mm。

实际产品还需要继续确认：

• 总长度；
• 总宽度；
• 封装高度；
• 发光面尺寸；
• 底部焊盘；
• 电极位置；
• 极性标记；
• 热焊盘结构。

特别是在 PCB 设计中，不能简单地把 4.5×4.5mm 当作完整 Footprint。

不同产品的底部电极可能采用不同布局。

2.3 为什么 4545 要采用陶瓷封装？

陶瓷封装的重要作用之一，是为芯片热量传递提供良好的路径。

LED 输入的电能并不会全部转换为光能，工作电流增加后，芯片产生的热量也会增加。

如果热量不能及时传导出去，结温可能升高，进而影响光输出、颜色稳定性和长期可靠性。

因此，在高功率 LED 应用中，封装材料、芯片与基板之间的界面以及 PCB 和散热结构都会影响整体热管理。

2.4 4545 陶瓷灯珠通常用于哪些领域？

4545 陶瓷封装灯珠可以应用于多种专业光源，例如：

• 高功率照明
• UV/紫外光源
• 工业固化
• 机器视觉
• 植物生长照明
• 医疗美容设备
• 汽车照明
• 特殊光源设备

不同应用的选型重点并不相同。

普通照明主要关注光效、色温和显色性。

UV 应用更加关注峰值波长和辐射功率。

机器视觉需要关注波长一致性和长期输出稳定性。

因此，判断 4545 陶瓷灯珠能否替代，不能只看封装外形。

三、4545 陶瓷封装灯珠替代型号有哪些？

3.1 5050 陶瓷：值得优先比较的替代方案

5050 陶瓷的外形约为 5.0×5.0mm，比 4545 的面积更大。

从尺寸来看，两者属于比较接近的封装级别。

但面积接近并不代表 PCB 可以直接使用。

5050 的底部焊盘可能和原 4545 不同。因此，如果设备允许修改 PCB，5050 陶瓷可以作为重点候选方案。

它的主要优势在于散热能力、功率潜力和封装可靠性。

对于高功率照明，封装需要处理更多热量，陶瓷结构可以成为芯片到外部散热结构之间的重要热传递路径。

不过，5050 陶瓷通常并非最低成本方案，更适合对性能和可靠性有要求的项目。

3.2 3535 陶瓷：适合空间更紧凑的应用

3535 陶瓷约为 3.5×3.5mm。

它比 4545 小，因此不能简单理解为“缩小版 4545 直接替换”。

它的优势在于可以在较小的安装空间内实现较高的功率密度。

对于 UV、机器视觉和医美光源，这类封装可以作为重点比较对象。

UV 设备通常需要在有限空间内布置多颗 LED，封装尺寸会直接影响灯珠数量和光学布局。

3.3 5050 塑料：成本型替代方案

5050 塑料封装通常具有较明显的成本优势，在普通照明产品中应用较多。

但成本低并不代表性能与陶瓷封装完全相同。

如果原 4545 陶瓷灯珠长期工作在较高功率下，换成塑料封装后，需要重新检查热阻、允许工作温度和长期稳定性。

因此，5050 塑料更适合成本优先、热负荷可控的项目。

3.4 2835：适合作为重新设计 PCB 的方案

2835 常见尺寸约为 2.8×3.5mm。

与 4545 相比，它在长度、宽度、焊盘和封装结构方面都有明显差异。

因此，2835 不宜直接定义为“4545 的直接替代型号”。

更准确的说法是：

2835 可以作为重新设计 PCB 后的替代方案。

如果产品正在进行新一代设计，或者 PCB 可以重新开板，那么 2835 可以进入成本和体积评估。

如果只是维修旧设备，希望拆下 4545 后直接换成 2835，则通常需要重新设计焊盘。

3.5 定制陶瓷封装：原型号停产时的方案

当原 4545 已经停产时，真正困难的往往不是寻找一个相同尺寸的灯珠。

原产品可能已经与：

• PCB；
• 驱动；
• 光学透镜；
• 散热器；
• 控制系统；

形成完整匹配关系。

这种情况下，定制陶瓷封装可以提供更大的匹配空间。

恒彩电子可以根据封装尺寸、芯片、波长、功率、电流、色温、光通量、发光角度和 PCB 焊盘等条件进行替代方案评估。

重点不是单纯复制“4545”三个数字，而是让新产品满足原设备的综合性能要求。

四、4545 陶瓷封装灯珠替代为什么不能只看尺寸？

这是替代过程中比较容易出现的问题。

4.1 第一项：封装尺寸

常见比较尺寸包括：

• 4.5×4.5mm
• 5.0×5.0mm
• 3.5×3.5mm
• 2.8×3.5mm

从外形看，4545 与 5050 比较接近。

但“接近”并不等于“完全兼容”。

从 4545 换成 5050，外形面积发生变化；从 4545 换成 3535，安装空间变小；从 4545 换成 2835，差异则更加明显。

所以，尺寸只能作为第一轮筛选条件。

4.2 第二项：焊盘尺寸

尺寸相近，不代表焊盘可以直接兼容。

这是替代过程中非常关键的一点。

LED 底部通常包含电气焊盘，也可能存在用于散热的热焊盘。

如果新灯珠的电极位置发生变化，原 PCB 就可能无法正确连接。

即使能够勉强焊接，也可能出现：

• 接触不良；
• 极性错误；
• 热阻增加；
• 焊点可靠性下降；
• 局部温度升高。

因此，真正判断直接替换时，应拿原厂 Footprint 图进行比对。

4.3 第三项：额定功率

常见功率等级可能包括：

• 0.5W；
• 1W；
• 2W；
• 3W；
• 5W。

但需要注意：

封装尺寸越大，并不代表额定功率一定越高。

功率能力还与芯片、焊接结构、热阻、材料和散热条件有关。

因此，不能看到 5050 就默认它一定比 4545 功率更高。

4.4 第四项：正向电压 Vf

Vf 是 LED 正向电压。

不同颜色、不同芯片材料和不同串联结构，都可能导致 Vf 不同。

例如蓝光、白光和红光 LED 的典型 Vf 范围并不完全相同。

更换灯珠以后，如果 Vf 变化明显，就需要重新检查驱动电源。

恒流驱动尤其需要确认其工作范围。

4.5 第五项：光通量或辐射功率

白光 LED 通常重点关注光通量 lm。

UV LED 则不能只看流明。

对于 365nm、385nm、395nm、405nm 等紫外或近紫外产品，更应该关注辐射功率、辐射强度和峰值波长。

如果把 UV 灯珠按照普通白光 LED 的流明数据进行比较，很容易得出不准确的判断。

4.6 第六项：波长

波长对于特殊光源尤其重要。

常见需求包括：

• 365nm
• 385nm
• 395nm
• 405nm
• 460–470nm

例如 UV 固化可能需要特定波段。

机器视觉也可能依靠特定波长提高目标物体与背景之间的对比度。

植物照明则需要结合整体光谱进行选择。

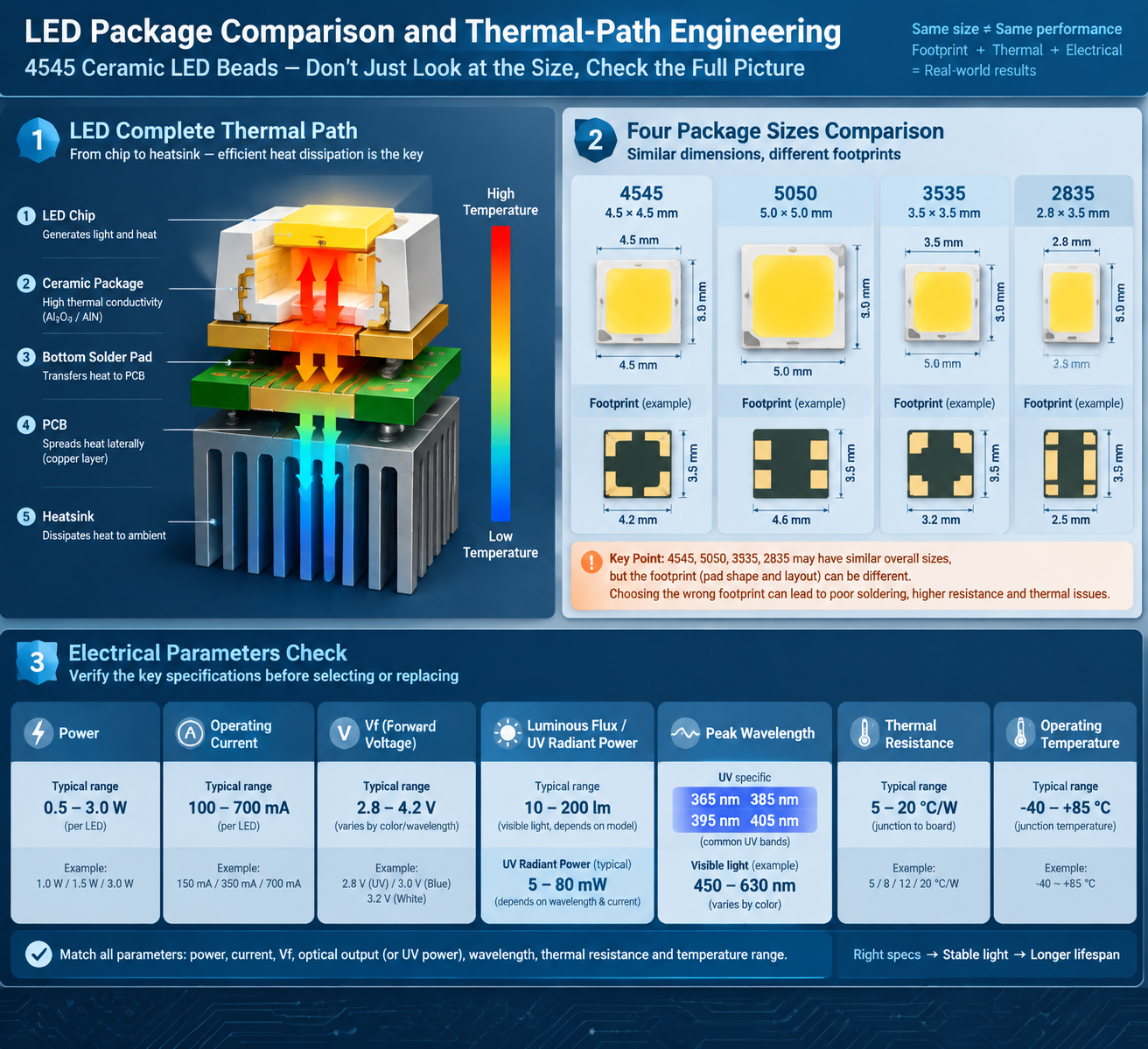

4.7 第七项：热阻与工作温度

高功率 LED 替代时，热阻不能忽略。

LED 封装内部不同材料和界面都会影响热流路径。整体热阻越低，通常越有利于降低结温和改善高功率工作条件。

因此，4545 陶瓷灯珠替代时，建议同时确认：

芯片 → 封装 → 焊盘 → PCB → 散热器

这一整条热路径。

五、4545 与 5050、3535、2835 有什么区别？

5.1 4545 vs 5050 陶瓷

4545 和 5050 陶瓷的材料路线比较接近，两者都可以用于高功率光源。

区别主要集中在外形、焊盘和内部结构。

5050 面积更大，如果设备内部空间充足，可以提供更多设计空间。但如果原 PCB 灯珠排列较为紧凑，5050 可能影响相邻器件。

因此，替代前需要检查 PCB Gerber 或 Footprint 图。

5.2 4545 vs 3535 陶瓷

3535 尺寸更小。

这意味着在相同 PCB 面积下，可以获得更大的布局灵活性。

对于多颗 UV LED 阵列，3535 尤其值得评估。

但尺寸变小以后，单位面积内的热流密度也可能发生变化。

因此不能只看体积，还需要关注：

• 单颗功率；
• 芯片尺寸；
• 热阻；
• 焊盘；
• PCB 材料；
• 散热器结构；
• 长时间工作温度。

5.3 4545 vs 5050 塑料

两者外形尺寸比较接近，但封装材料不同。

4545 陶瓷更适合高热负荷和专业光源。

5050 塑料更适合成本敏感型产品。

如果产品长期处于高温、高电流环境，需要重点比较封装材料的长期稳定性。

5.4 4545 vs 2835

2835 更适合小型化和成本控制。

它在普通照明、灯带和线性光源中应用较多。

但是，2835 与 4545 通常不是可以直接互换的 Footprint。

如果要使用 2835，通常需要重新考虑：

• LED 排布；
• PCB 焊盘；
• 驱动电流；
• 单位面积光通量；
• 散热路径。

换句话说，2835 更接近方案级替代，而不是简单的器件级替换。

六、不同应用场景应该选择哪一种替代型号？

6.1 UV 固化：优先考虑陶瓷 3535/4545

UV 固化对波长较为敏感。

常见应用会涉及 365nm、385nm、395nm、405nm 等波段。

此时不能只关注“多少瓦”，还需要看峰值波长、辐射功率、工作温度和光衰。

如果设备需要长时间工作，陶瓷封装可以作为重点评估方向。

6.2 机器视觉：重点关注稳定性

机器视觉光源需要保持稳定。

如果灯珠输出变化明显，相机采集到的图像也可能发生变化。

因此需要重点关注：

• 波长一致性；
• 光斑均匀度；
• 峰值波长；
• 辐射功率；
• 长时间工作稳定性。

例如，某系统设计使用 405nm 光源，更换成 395nm 后，即使两者都属于紫外或近紫外应用范围，实际成像效果也可能发生变化。

6.3 汽车照明：重点关注可靠性与温度

汽车照明环境比普通室内照明更加复杂。

灯珠可能面对：

• 高温；
• 低温；
• 振动；
• 长时间工作；
• 电流变化；
• 空间受限。

因此，汽车应用不建议只按照价格或亮度选择。

封装材料、热阻、焊接可靠性和长期稳定性都需要纳入评估。

6.4 植物照明：重点关注光谱

植物照明不是单纯追求“越亮越好”。

植物需要的是合适的光谱组合。

替换灯珠时，需要查看：

• 峰值波长；
• 光谱宽度；
• 红光比例；
• 蓝光比例；
• 远红光需求；
• 总光功率。

如果原系统采用多波段设计，更不能只更换一个尺寸相同的 LED。

6.5 医疗美容：重点关注波长和辐射输出

医美光源通常对波长有较明确的要求。

因此，替换 4545 陶瓷灯珠时，应重点确认：

目标波长 → 辐射输出 → 温度 → 光衰 → 光学角度

如果只看封装尺寸，可能导致输出波段偏离原设计要求。

6.6 普通照明：可以优先考虑性价比

普通照明对特殊波长的要求相对较少。

此时可以综合考虑：

• 光效；
• 色温；
• 显色指数；
• 功率；
• 成本；
• 交期；
• 寿命。

如果产品工作温度不高，可以评估 5050 塑料或 2835。

如果需要更高功率密度和散热能力，则可以继续比较陶瓷方案。

七、4545 陶瓷封装灯珠价格是多少？

7.1 影响灯珠价格的主要因素

4545 陶瓷封装灯珠没有适用于所有产品的固定单价。

价格通常受到以下因素影响：

• 封装材料
• 芯片品牌
• 功率
• 波长
• 光效
• 显色指数
• 采购数量
• 定制要求
• 可靠性测试
• 认证要求

同样是 4545，普通白光产品和特殊 UV 波长产品的成本结构可能完全不同。

7.2 为什么陶瓷灯珠通常比普通 SMD 成本更高？

陶瓷封装通常涉及更高规格的材料和工艺。

同时，高功率陶瓷产品还可能涉及：

• 芯片固晶；
• 热管理结构；
• 金属化；
• 精密封装；
• 光学设计；
• 可靠性测试。

因此，其成本通常高于普通塑料 SMD。

但采购时不能只看单颗价格。如果陶瓷封装能够更好地控制热量并降低长期失效风险，那么整机生命周期成本也需要一并考虑。

7.3 大批量采购价格会不会不同？

通常会存在数量价格差异。

标准产品在采购量增加后，生产排程、材料采购和制造效率都可能影响最终报价。

如果是特殊波长、特殊芯片或定制封装，还可能受到材料采购量和生产批次的影响。

7.4 为什么不建议只比较单颗价格？

采购时更值得比较的是：

单价 + 寿命 + 光效 + 散热 + 返修率 + 交期

如果某款灯珠价格较低，但工作温度高、长期光衰较快，实际使用成本未必更低。

因此，4545 陶瓷封装灯珠价格应该结合整机生命周期进行评估。

八、4545 陶瓷封装灯珠替代型号完整对比

从替换难度看

如果原设备使用 4545 陶瓷，5050 陶瓷在尺寸层面比较接近，但仍需要检查焊盘。

3535 陶瓷虽然尺寸更小，却可能在特殊光源中具有较好的方案价值。

5050 塑料适合成本敏感型普通照明，但需要确认热设计是否允许。

2835更适合 PCB 重新设计后的方案优化。

定制陶瓷则适合停产、特殊波长或 PCB 无法大幅修改的项目。

从应用看

以上内容适合用于初步选型，最终替代仍应以具体产品规格书、PCB 图纸和实际样品测试结果为准。

九、4545 陶瓷封装灯珠替代型号选型流程

第一步：确认原灯珠型号

不要只记录“4545”，最好记录完整料号。

如果看不到料号，可以保存灯珠正面和 PCB 背面照片。

如果设备还有旧规格书，也应一并保留。

第二步：确认封装尺寸

用卡尺测量长度、宽度和高度。

同时测量发光区域以及灯珠之间的间距。

第三步：确认 PCB 焊盘

这是直接替换过程中非常关键的一步。

需要确认：

• 正极；
• 负极；
• 热焊盘；
• 焊盘长度；
• 焊盘宽度；
• 焊盘间距。

第四步：确认功率和工作电流

不能只问“这是几瓦”。

还需要知道实际工作电流，因为同一个封装可能存在多个功率版本。

第五步：确认 Vf

记录正向电压范围，同时确认驱动电源的输出范围。

如果新灯珠 Vf 与原产品差异较大，就需要重新评估驱动条件。

第六步：确认颜色或波长

白光需要确认：

• 色温；
• 显色指数；
• 光通量；
• 色容差。

彩色和 UV 产品则需要确认峰值波长。

第七步：确认光通量或辐射功率

白光优先看 lm。

UV 产品优先关注 mW、W 或相应辐射强度。

两类数据不能简单混在一起比较。

第八步：确认散热条件

需要了解 PCB 类型、铜箔面积、散热器大小和环境温度。

高功率灯珠尤其需要关注结温。

第九步：进行样品测试

不要直接批量更换。

建议先进行小批量样品验证，测试：

• 电流；
• Vf；
• 温度；
• 光输出；
• 波长；
• 光斑；
• 连续工作稳定性。

第十步：再进行批量采购

样品确认通过后，再确定批量规格。

同时确认生产批次、交期、检验标准和包装方式。

先确认参数，再确认封装；先做样品，再进行批量替代。

十、2835 灯珠封装尺寸与焊盘怎么设计？

10.1 2835 灯珠封装尺寸

2835 通常表示约 2.8×3.5mm 的封装尺寸。

这个尺寸名称与 4545、5050 一样，主要用于表达封装外形。

实际产品尺寸可能因为厂家结构不同而存在差异。

因此，PCB 设计不能只根据常见尺寸直接画图，实际使用时应以具体 LED 厂家的机械尺寸图为准。

10.2 2835 灯珠焊盘尺寸怎么看？

2835 焊盘需要结合具体产品规格书确认。

需要查看：

• 正极焊盘；
• 负极焊盘；
• 热焊盘；
• 焊盘长度；
• 焊盘宽度；
• 焊盘间距；
• 焊盘之间的安全距离。

不同 LED 厂家的内部结构不同，因此即使产品都叫 2835，Footprint 也不一定完全相同。

10.3 2835 与 4545 的 PCB 兼容性

2835 和 4545 的 PCB 兼容性通常较低。

两者外形尺寸不同，底部焊盘布局也可能不同，功率等级也可能存在差异。

如果原 PCB 按 4545 设计，2835 通常无法直接覆盖原有焊盘。

10.4 为什么不能直接按照尺寸相近画 PCB？

LED 不只是一个发光外壳，还包含：

• 电气连接；
• 芯片散热；
• 机械定位；
• 光学出光；
• 焊接结构。

如果焊盘过小，可能影响焊接质量。

如果热焊盘设计不合理，可能增加热阻。

如果极性设计错误，则会导致 LED 无法正常工作。

10.5 PCB 设计前应该向 LED 厂家索取什么资料？

建议至少取得：

• 产品规格书
• 机械尺寸图
• 推荐 PCB Footprint
• 焊盘图
• 极性图
• 推荐回流焊曲线
• 电气参数
• 热阻参数

如果是 UV 或特殊波长产品，还应取得：

• 峰值波长；
• 光谱分布；
• 辐射功率；
• 波长容差；
• 温度相关数据。

这样才能判断 2835 是否适合新的 PCB 方案。

十一、5050 灯珠封装尺寸与焊盘设计

11.1 5050 灯珠封装尺寸

5050 通常表示约 5.0×5.0mm。

实际产品还可能存在不同高度、不同发光面和不同底部焊盘结构。

因此，看到 5050 产品后，还不能直接复制另一个 5050 产品的 PCB。

11.2 5050 灯珠焊盘尺寸

5050 焊盘需要根据具体产品进行设计。

尤其是高功率陶瓷 5050，其底部结构可能包含较大的散热区域。

如果 PCB 焊盘没有按照厂家推荐尺寸设计，可能影响：

• 焊料铺展；
• 焊点可靠性；
• 热传递；
• 元件共面度；
• 回流焊质量。

11.3 5050 陶瓷与塑料封装的 PCB 差异

两者虽然都可能属于 5050 封装，但内部结构不一定相同。

陶瓷产品通常更强调热路径。

塑料产品则可能更加关注成本和常规照明应用。

因此，PCB 设计时需要分别查看具体产品 Footprint，不能认为“都是 5050”就可以共用同一个焊盘。

11.4 5050 能不能直接替代 4545？

通常不能仅凭尺寸判断可以直接替换。

5.0×5.0mm 与 4.5×4.5mm 看起来比较接近，但只要底部焊盘不同，就无法实现真正意义上的直接替换。

此外，还需要检查：

• LED 高度；
• 发光中心位置；
• 极性；
• Vf；
• 工作电流；
• 功率；
• 热阻；
• 光学角度。

如果这些参数存在明显差异，即使可以焊接，也未必能够达到原设计要求。

十二、5050 封装最亮的灯珠是哪一种？

12.1 影响 5050 亮度的关键因素

很多人会搜索“5050 封装最亮的灯珠”，但实际上不存在脱离具体条件的固定答案。

亮度至少受到以下因素影响：

1. LED 芯片效率
2. 工作电流
3. 封装结构
4. 光学设计
5. 散热能力

同样是 5050，采用不同芯片和驱动条件，最终输出可能存在较大差异。

12.2 5050 陶瓷为什么适合高亮度应用？

高亮度意味着更高的光输出，而高光输出通常也意味着更多热量需要管理。

因此，封装材料非常重要。

陶瓷结构可以用于建立较好的热传导路径。

对于工业光源而言，如果设备需要长时间持续工作，热管理能力尤其值得关注。

12.3 高亮不等于可以无限增加电流

灯珠越亮，不代表可以无限提高工作电流。

如果为了追求更高光输出而不断增加电流，芯片温度也可能持续上升。

当散热跟不上时，结温提高可能带来：

• 光效下降；
• 光通量下降；
• 色点变化；
• 光衰增加；
• 封装材料老化；
• 使用寿命缩短。

因此，高亮度应该建立在合理的驱动和热管理基础上。

12.4 选择“最亮”还是“最合适”？

不同应用应该采用不同的评价标准：

照明看光效，UV 看辐射功率，机器视觉看波长和稳定性，汽车照明看可靠性。

如果是普通照明，不一定需要追求最高流明。

如果是 UV 固化，365nm 产品即使流明数较低，也可能比白光 LED 更适合。

如果是机器视觉，波长一致性可能比单纯增加功率更加重要。

如果是汽车照明，则需要关注温度、寿命、振动和长期可靠性。

十三、4545 陶瓷封装灯珠替代型号 FAQ

13.1 4545 陶瓷封装灯珠替代型号有哪些？

常见候选包括 5050 陶瓷、3535 陶瓷、5050 塑料、2835 和定制陶瓷封装。

其中，5050 陶瓷的尺寸接近度较高；3535 陶瓷更适合紧凑型高功率和特殊光源；5050 塑料偏向成本方案；2835 更适合重新设计 PCB 后使用。

最终型号仍需要根据原灯珠参数确认。

13.2 4545 陶瓷封装灯珠是什么？

4545 陶瓷封装灯珠是一类约 4.5×4.5mm 的陶瓷封装 LED。

“4545”主要表示封装尺寸，并不是完整产品规格。

具体产品还需要确认芯片、颜色、波长、功率、Vf、电流和光输出。

13.3 4545 陶瓷灯珠可以用 5050 替代吗？

有可能，但不能默认直接替代。

5050 约为 5.0×5.0mm，比 4545 大一些。

需要检查 PCB 空间、焊盘、极性、高度和发光中心。

如果 PCB 可以重新设计，5050 陶瓷可以作为候选方案。

13.4 4545 陶瓷灯珠可以用 3535 替代吗？

可以进入替代评估。

3535 尺寸更小，适合空间紧凑的光源。

但由于尺寸、焊盘和热设计发生变化，需要重新确认相关参数。

如果用于 UV、机器视觉或医美设备，还需要重点确认波长和辐射功率。

13.5 4545 陶瓷灯珠可以用 2835 替代吗？

可以作为重新设计 PCB 后的方案。

但它通常不属于直接替换。

2835 的尺寸、焊盘和功率结构都可能与 4545 不同。

13.6 5050 封装最亮的灯珠是哪一种？

没有一个脱离使用条件的固定答案。

需要同时比较芯片效率、驱动电流、封装结构、光学设计和散热能力。

高功率产品的最大光输出也不能只看标称峰值。

13.7 2835 灯珠封装尺寸是多少？

2835 通常表示约 2.8×3.5mm。

实际机械尺寸和高度仍应以具体产品规格书为准。

13.8 5050 灯珠封装尺寸是多少？

5050 通常表示约 5.0×5.0mm。

具体高度、发光面和焊盘结构需要查看对应产品图纸。

13.9 5050 灯珠封装有哪些方式？

5050 可以采用不同材料和内部结构，常见思路包括塑料类封装、EMC 类结构以及陶瓷封装等。

不同结构会影响成本、热阻、光学表现和长期可靠性。

13.10 4545 陶瓷封装灯珠多少钱一颗？

不能用一个固定数字概括。

功率、芯片、波长、色温、光效、采购数量、定制程度和认证要求都会影响报价。

批量采购和特殊定制的价格也可能不同。

13.11 陶瓷灯珠和塑料灯珠有什么区别？

核心差异在于封装材料和热管理能力。

陶瓷方案通常更适合高功率和高温工作环境。

塑料方案通常具有较好的成本优势。

具体性能还需要结合芯片和封装结构进行判断。

13.12 如何确认一个替代型号可以直接使用？

至少确认以下八项：

1. 封装尺寸；
2. PCB 焊盘；
3. 极性；
4. 功率；
5. 工作电流；
6. Vf；
7. 光输出或辐射功率；
8. 热阻和工作温度。

这些条件基本匹配后，还需要通过样品测试确认实际工作表现。

十四、4545 陶瓷封装灯珠替代型号怎么选？

高散热与高功率

4545 → 5050 陶瓷 / 3535 陶瓷

适合高功率照明、工业光源等对散热要求较高的场景。

需要降低成本

4545 → 5050 塑料 / 2835

其中 5050 塑料更接近原有外形等级，2835 则更适合重新设计 PCB。

用于 UV、机器视觉或医美

4545 → 陶瓷封装 + 精确波长匹配

这类应用需要把波长、辐射功率、温度和长期稳定性放在前面。

要求 PCB 不修改

先核对封装尺寸 + 焊盘 + 极性 + 电气参数

只要焊盘不同，就不能把尺寸接近理解成直接兼容。

原型号停产或采购困难

4545 → 根据原灯珠规格进行定制替代

定制方案可以围绕机械、电气、光学和热学要求重新匹配。

十五、4545 陶瓷封装灯珠替代需要准备哪些资料？

如果正在寻找 4545 陶瓷封装灯珠替代型号，可以准备：

• 原灯珠型号
• 灯珠照片
• 灯珠尺寸
• PCB 焊盘图
• 工作电流
• 功率要求
• 波长或色温要求
• 应用场景

如果没有完整规格书，也可以先提供现有灯珠照片和 PCB 图片。

有条件的话，再补充设备工作电流和原灯珠功率。

从原型号到替代样品，可以按照：

原型号资料 → 参数分析 → 替代型号匹配 → 样品 → 实际测试 → 小批量 → 批量生产

进行。

这样可以在批量采购之前，先验证灯珠的电气、光学和热学表现。

对于 4545 陶瓷封装灯珠替代，最稳妥的思路是：先确认原型号，再确认尺寸和焊盘；再确认电流、Vf、功率和光学参数；最后通过样品测试验证散热与长期稳定性。

十六、4545 陶瓷封装灯珠替代型号落地选型流程

第一步：确认原灯珠型号

不要只记录“4545”，最好记录完整料号。

如果看不到料号，可以保存灯珠正面和 PCB 背面照片。

如果设备还有旧规格书，也应一并保留。

第二步：确认封装尺寸

用卡尺测量长度、宽度和高度。

同时测量发光区域以及灯珠之间的间距。

第三步：确认 PCB 焊盘

这是直接替换过程中非常关键的一步。

需要确认：

• 正极；
• 负极；
• 热焊盘；
• 焊盘长度；
• 焊盘宽度；
• 焊盘间距。

第四步：确认功率和工作电流

不能只问“这是几瓦”。

还需要知道实际工作电流，因为同一个封装可能存在多个功率版本。

第五步：确认 Vf

记录正向电压范围，同时确认驱动电源的输出范围。

如果新灯珠 Vf 与原产品差异较大，就需要重新评估驱动条件。

第六步：确认颜色或波长

白光需要确认：

• 色温；
• 显色指数；
• 光通量；
• 色容差。

彩色和 UV 产品则需要确认峰值波长。

第七步：确认光通量或辐射功率

白光优先看 lm。

UV 产品优先关注 mW、W 或相应辐射强度。

两类数据不能简单混在一起比较。

第八步：确认散热条件

需要了解 PCB 类型、铜箔面积、散热器大小和环境温度。

高功率灯珠尤其需要关注结温。

第九步：进行样品测试

不要直接批量更换。

建议先进行小批量样品验证，测试：

• 电流；
• Vf；
• 温度；
• 光输出；
• 波长；
• 光斑；
• 连续工作稳定性。

第十步：再进行批量采购

样品确认通过后，再确定批量规格。

同时确认生产批次、交期、检验标准和包装方式。

先确认参数，再确认封装；先做样品，再进行批量替代。

上一篇：3527贴片灯珠同参数替代(参数对比与选型指南)

下一篇：6028大功率LED灯珠平替(参数与选型指南)
