窄光束大功率LED灯珠聚光(精准照明方案解析)

文章核心要点

窄光束大功率LED灯珠的核心并不是单纯提高功率，而是在光输出、发光面积、光学控制和散热能力之间实现平衡。

对于远距离照明应用，相同光通量条件下，更集中的光束可以提高目标区域的中心光强，因此广泛应用于远射照明、工业设备、机器视觉、户外投射和特殊检测等场景。

什么是窄光束大功率LED灯珠？

窄光束大功率LED灯珠，是利用LED芯片和光学结构，将发散光线控制在较小角度范围内输出的一类高亮光源。

普通LED灯珠裸光源通常具有较大的发光角度，如果没有经过光学设计，光线会向多个方向扩散。窄光束方案则通过透镜、反光结构等方式减少侧向散射，让更多光线集中到目标区域。

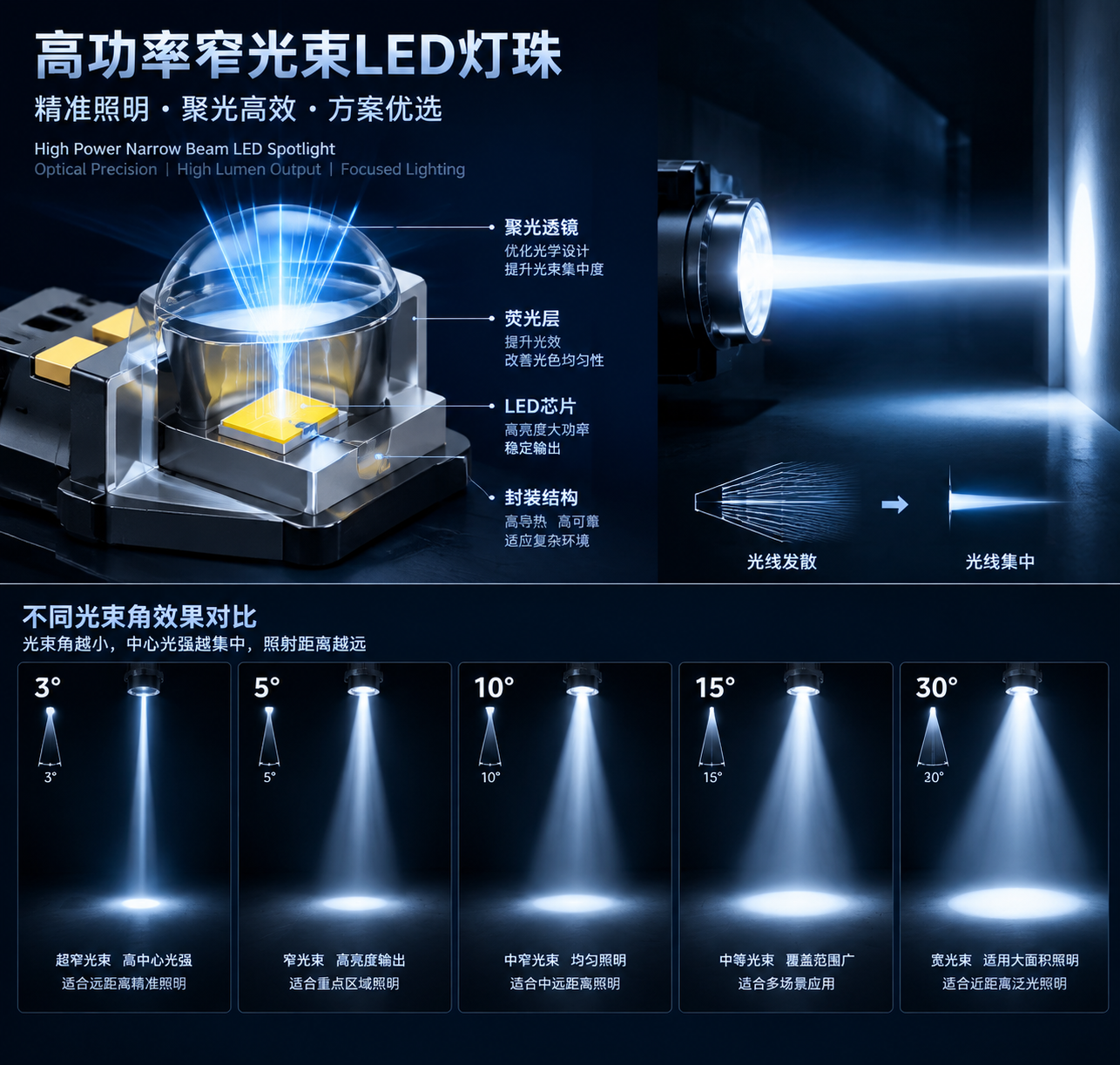

常见光束角包括：

• 3°：适合远距离精准投射。
• 5°：适合高中心光强照明。
• 10°：兼顾照射距离和覆盖范围。
• 15°：适用于重点区域照明。
• 30°：适合较大范围聚光。

光束角越小，光线集中程度通常越高，但实际照明效果仍需要结合光通量、光强、安装距离和光学效率判断。

窄光束LED灯珠为什么能够实现聚光？

LED芯片本身负责产生光线，但精准聚光需要完整光学系统配合。

整体结构通常包括：

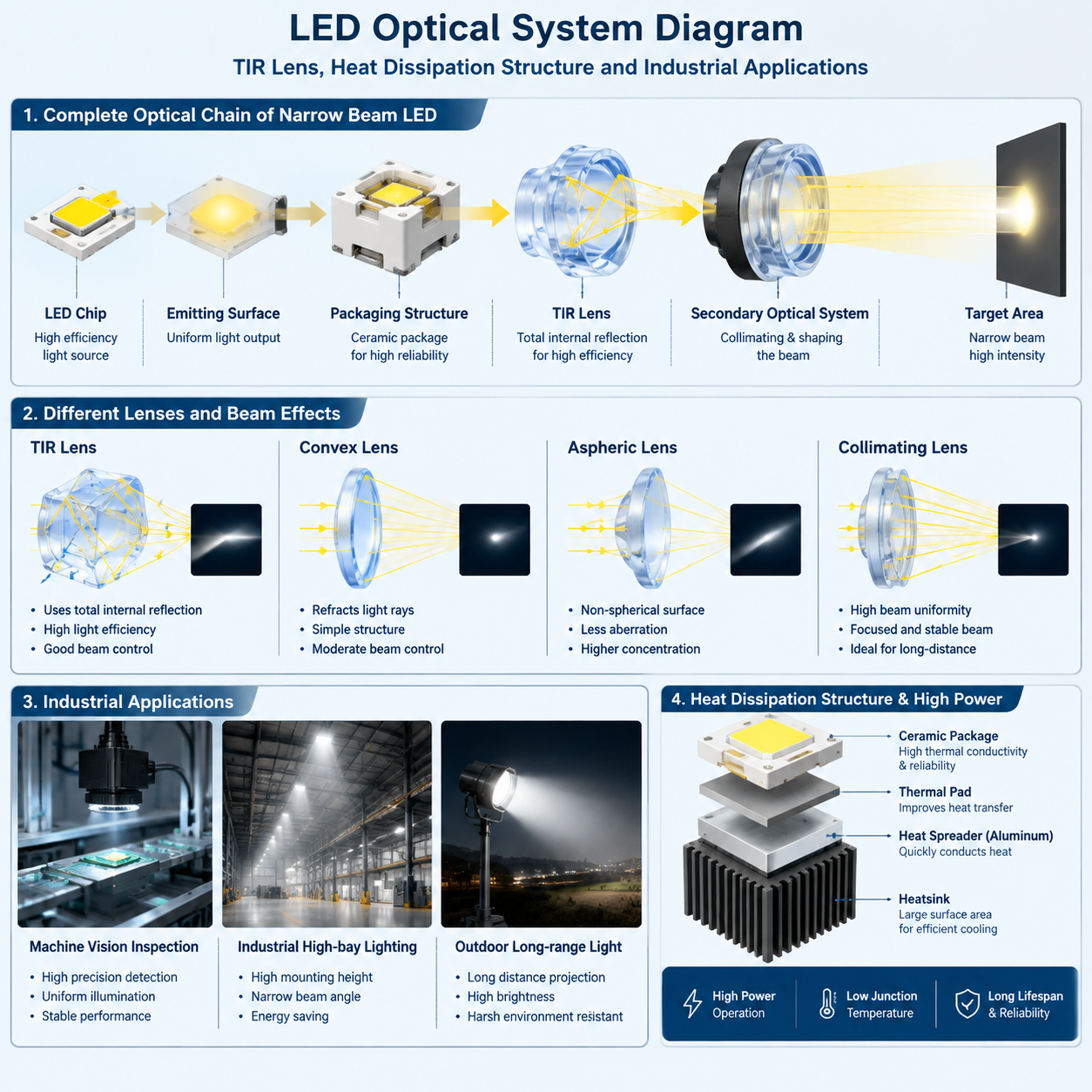

LED芯片 → 发光面 → 封装结构 → 透镜或反光组件 → 二次光学系统 → 目标区域

其中，每个环节都会影响最终光斑效果。

LED芯片影响基础输出

芯片尺寸、发光效率、电流承载能力和稳定性会影响LED整体表现。

对于窄光束应用，小尺寸且分布均匀的发光区域通常更容易与光学器件匹配，有助于形成更集中的光斑。

透镜控制光线方向

透镜是聚光设计中的重要组成部分，常见类型包括：

• TIR透镜
• 凸透镜
• 非球面透镜
• 聚光透镜

透镜通过折射和全反射改变光线传播方向，使光能更加集中。

封装结构影响稳定运行

大功率LED工作时会产生较多热量。如果热量无法及时传递，会导致光输出下降和光衰增加。

陶瓷封装、大面积导热结构和低热阻设计，可以帮助提升高功率运行时的稳定性。

大功率LED灯珠聚光的方法有哪些？

使用聚光透镜

透镜可以改变LED出光方向，提高光学利用率。对于小型照明设备、手电筒和射灯等产品，透镜方案应用较为广泛。

采用陶瓷大功率LED封装

陶瓷LED具有较好的热稳定性，适合高功率、高温环境使用。常见封装包括3535、5050、7070等规格。

增加外部聚光结构

外部光学组件包括：

• TIR透镜
• 反光杯
• 光学玻璃
• PC透镜

不同结构可以实现不同角度和光斑效果。

优化LED与光学器件位置

LED发光面与透镜之间的距离会影响光线进入角度，因此需要根据实际结构进行匹配。

聚光LED灯珠有哪些类型？

大功率白光LED灯珠

白光LED广泛应用于探照灯、投光灯、工业照明和商业展示等领域。选型时需要关注色温、显色指数、光通量和稳定性。

陶瓷大功率LED灯珠

陶瓷封装适合需要高可靠性和良好散热能力的产品，可用于高亮照明和特殊设备光源。

UV LED灯珠

UV LED主要用于固化、检测、机器视觉和特殊光学设备。应用时需要关注波长、光功率和材料耐受性。

RGB/RGBW LED灯珠

RGB和RGBW产品主要用于颜色控制场景，包括舞台照明、景观照明和展示应用。窄光束设计中需要注意颜色混合效果。

100W大功率LED灯珠如何选择？

100W大功率LED灯珠选型不能只看额定功率，还需要关注以下参数：

光束角

不同距离对应不同光束需求。远距离照明通常需要更小角度，而区域照明则需要更大的覆盖范围。

光通量和光强

光通量代表总输出光量，光强代表某个方向上的集中程度。远射应用中，光强是重要参考指标。

散热能力

高功率LED需要匹配合适的散热结构，包括铝基板、导热材料和散热器等。

驱动电流

LED通常需要恒流驱动，需要根据正向电压、工作电流和功率要求进行匹配。

大功率LED灯珠需要什么驱动？

恒流驱动可以帮助LED保持稳定工作状态。

LED正向电压会受到温度变化影响，如果电流控制不稳定，可能导致亮度变化和寿命下降。

常见驱动方式包括：

• 恒流驱动
• PWM调光
• 模拟调光
• 多通道恒流驱动

对于机器视觉、摄影等应用，还需要关注调光频率，避免影响设备采集效果。

带聚光罩LED灯珠如何更换？

更换带聚光罩LED灯珠时，需要同时确认灯珠和光学结构参数。

需要检查：

• LED尺寸
• 工作电压
• 工作电流
• 功率等级
• 光束角
• 发光面位置
• 聚光罩状态

更换完成后，还需要测试光斑、温度和长期运行稳定性。

如果出现光斑偏移，可能是灯珠位置、透镜安装或聚光结构不匹配导致。

窄光束大功率LED灯珠应用领域

工业照明

窄光束LED适用于高位设备照明、工业检修灯和重点区域照明，可减少无效光照。

机器视觉

机器视觉通常需要稳定光源，不同材料可能需要不同波长LED，以提升检测效果。

商业展示照明

窄角光束可以突出商品、展品和建筑细节，减少背景区域受到的干扰。

植物照明

植物照明需要结合光谱、覆盖面积和安装高度设计，窄光束结构可以提升指定区域的光利用率。

户外远距离照明

远射灯、搜索灯和投射灯通常需要高功率LED、精准光学设计、稳定驱动和有效散热共同配合。

如何判断LED灯珠聚光效果？

判断聚光性能时，可以关注以下方面：

真正优秀的聚光效果，不只是瞬间亮度高，还需要在长期运行中保持稳定输出。

恒彩电子大功率LED灯珠解决方案

恒彩电子提供包括SMD封装、陶瓷大功率LED、特殊波长LED以及RGB/RGBW产品在内的多种光源方案，可根据不同设备需求进行光源匹配。

窄光束大功率LED应用需要综合考虑LED灯珠、光学结构、驱动方式和散热设计。

LED负责产生光能，光学系统负责控制方向，驱动系统负责稳定电流，散热结构负责维持工作温度。只有多个部分协调配合，才能实现稳定、高效的聚光照明效果。
