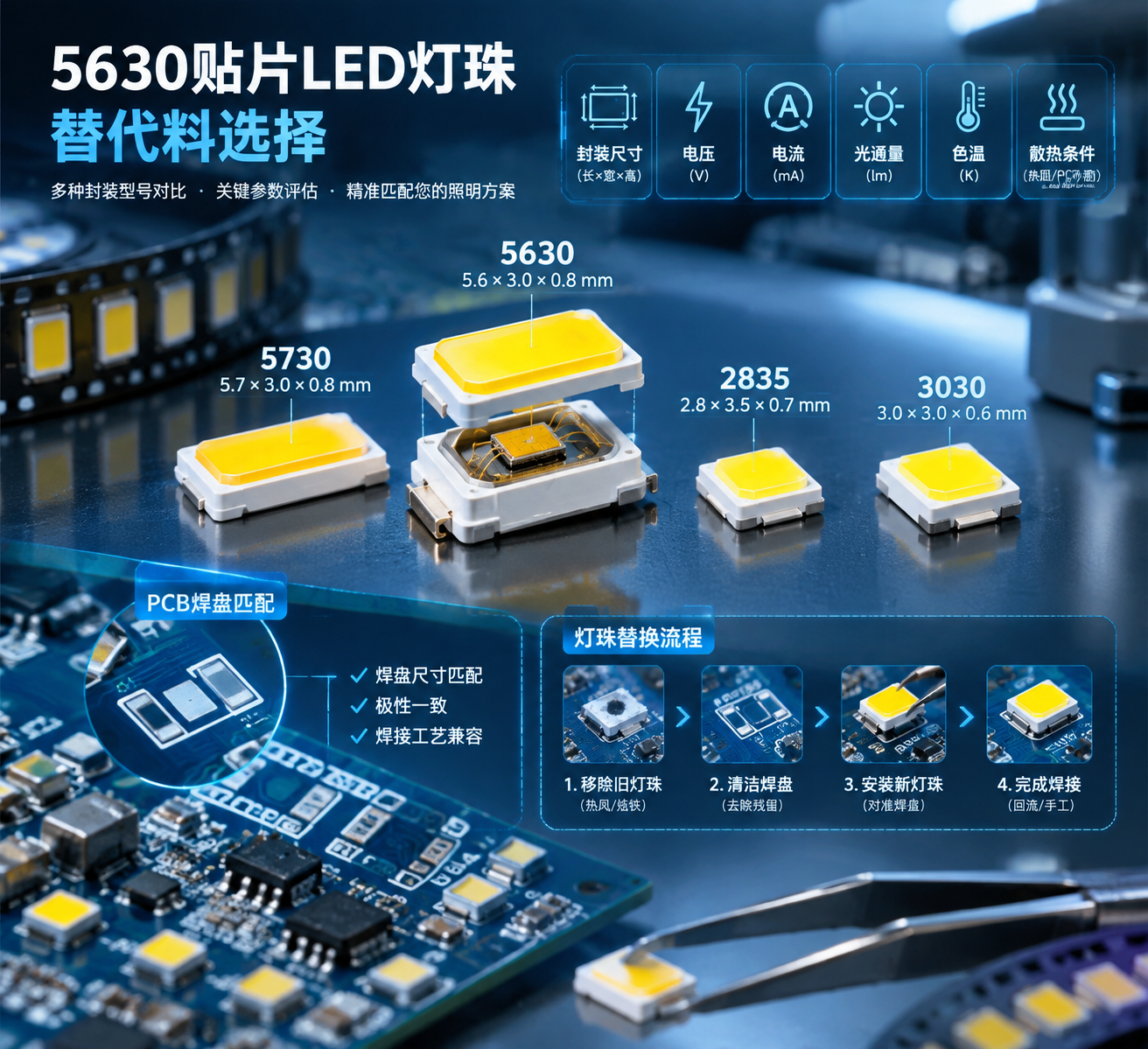

5630贴片LED灯珠替代料(常见替代型号选择指南)

5630贴片LED灯珠替代料怎么选，主要需要考虑封装尺寸、电压、电流、光通量、色温以及散热条件。不同项目对替代方案的要求不同，如果需要保留原有PCB设计，应优先评估尺寸接近的型号；如果允许调整结构，则可以根据亮度、成本和应用需求选择其他封装方案。

常见的5630贴片LED灯珠替代料包括5730、2835、3030以及同规格高光效5630系列。替代时不能只看型号名称，还需要结合实际使用环境进行电气、光学和可靠性验证。

一、什么是5630贴片LED灯珠替代料？

5630贴片LED灯珠替代料，是指在原有5630灯珠供应不足、成本变化或性能需求调整时，用其他适配型号或经过验证的产品替换原灯珠的方案。

替代方式可以分为两类：

• 同封装替代：保持5630外形尺寸，通过更换不同厂家或不同性能版本实现替代。
• 跨封装替代：采用5730、2835、3030等其他型号，需要重新确认结构、电路和散热条件。

5630属于常见SMD贴片LED封装，常用于灯带、线性灯、面板灯和照明模组。

5630灯珠结构特点

一颗5630贴片LED灯珠通常包含：

• LED芯片：决定基础发光性能。
• 封装支架：提供芯片承载和电气连接。
• 固晶材料：影响芯片固定和热传导。
• 互连结构：保证电流传输。
• 荧光粉与硅胶：影响白光颜色和光学表现。
• 电极区域：用于与PCB连接。

虽然不同型号可能具有相近外观，但内部芯片、封装材料和结构设计可能存在差异，因此不能仅凭尺寸判断是否能够直接替换。

二、5630贴片LED灯珠主要参数解析

选择替代料时，需要重点查看灯珠的电气参数、光学参数和机械参数。

LED功率可通过公式估算：

P=Vf×If

其中，P代表功率，Vf代表正向电压，If代表工作电流。

不过，功率并不能直接代表亮度。实际光输出还受到芯片效率、封装结构、温度和驱动条件影响。

封装尺寸的重要性

5630通常表示约5.6mm×3.0mm的封装尺寸，但不同厂家产品的实际尺寸可能存在差异。

例如5730与5630外形较为接近，但电极设计、厚度和推荐焊盘可能不同。

在替换前，需要确认：

• 灯珠外形尺寸。
• PCB焊盘位置。
• 贴装方向。
• 焊接可靠性。

三、为什么需要寻找5630贴片LED灯珠替代料？

企业寻找替代料，通常与供应、成本和产品升级有关。

1. 原型号供应变化

部分照明产品生命周期较长，原使用灯珠可能出现供应周期变化。

提前建立替代方案，可以减少生产过程中因物料变化带来的影响。

替代前建议保留原灯珠规格书、PCB资料和测试记录，方便后续参数比对。

2. 降低综合成本

灯带、面板灯等产品使用灯珠数量较多，单颗灯珠价格变化可能影响整体成本。

但替代成本不能只比较单价，还需要考虑：

• PCB修改费用。
• 贴装调整成本。
• 测试成本。
• 生产风险。

某些价格较低的灯珠，如果需要重新设计结构，整体投入可能增加。

3. 提升产品性能

如果原产品亮度不足，可以评估更高光效版本的5630、5730或3030产品。

不过，提高灯珠功率并不一定提升最终灯具效果，还需要考虑：

• 散热能力。
• 驱动匹配。
• 工作温度。
• 光学结构。

四、5630贴片LED灯珠替代料有哪些？

1. 5730替代5630

5730是较常见的5630替代评估型号，两者外形尺寸接近。

5730的特点：

• 尺寸接近5630。
• 可覆盖不同功率等级。
• 适用于部分照明产品。
• 方便进行结构兼容评估。

但5730并不是所有情况下都能直接替换5630。

替换时仍需确认：

• 正向电压。
• 工作电流。
• 光通量。
• 焊盘设计。
• 散热条件。

对于希望减少PCB调整的项目，5730通常具有较高参考价值。

2. 2835替代5630

2835属于应用较广的贴片LED封装。

优势包括：

• 产品选择丰富。
• 适用于多种照明场景。
• 成本控制空间较大。

但2835与5630尺寸不同。

如果使用2835替代5630，通常需要重新评估：

• PCB布局。
• 灯珠数量。
• 光学效果。
• 整灯功耗。

2835更适合允许重新设计的项目。

3. 3030替代5630

3030常用于中高功率照明产品。

它的优势在于：

• 可支持较高光输出设计。
• 适合部分商业照明应用。
• 方便进行性能升级。

不过3030尺寸与5630差异明显，一般不能直接安装到原5630焊盘。

采用3030方案时，需要重新确认：

• PCB设计。
• 驱动电流。
• 散热结构。
• 灯具空间。

4. 同规格高光效5630替代料

如果产品不希望改变PCB，可以优先考虑同规格5630系列。

这类方案主要通过：

• 芯片升级。
• 封装工艺调整。
• 光效提升。
• 色温控制。

实现性能改善。

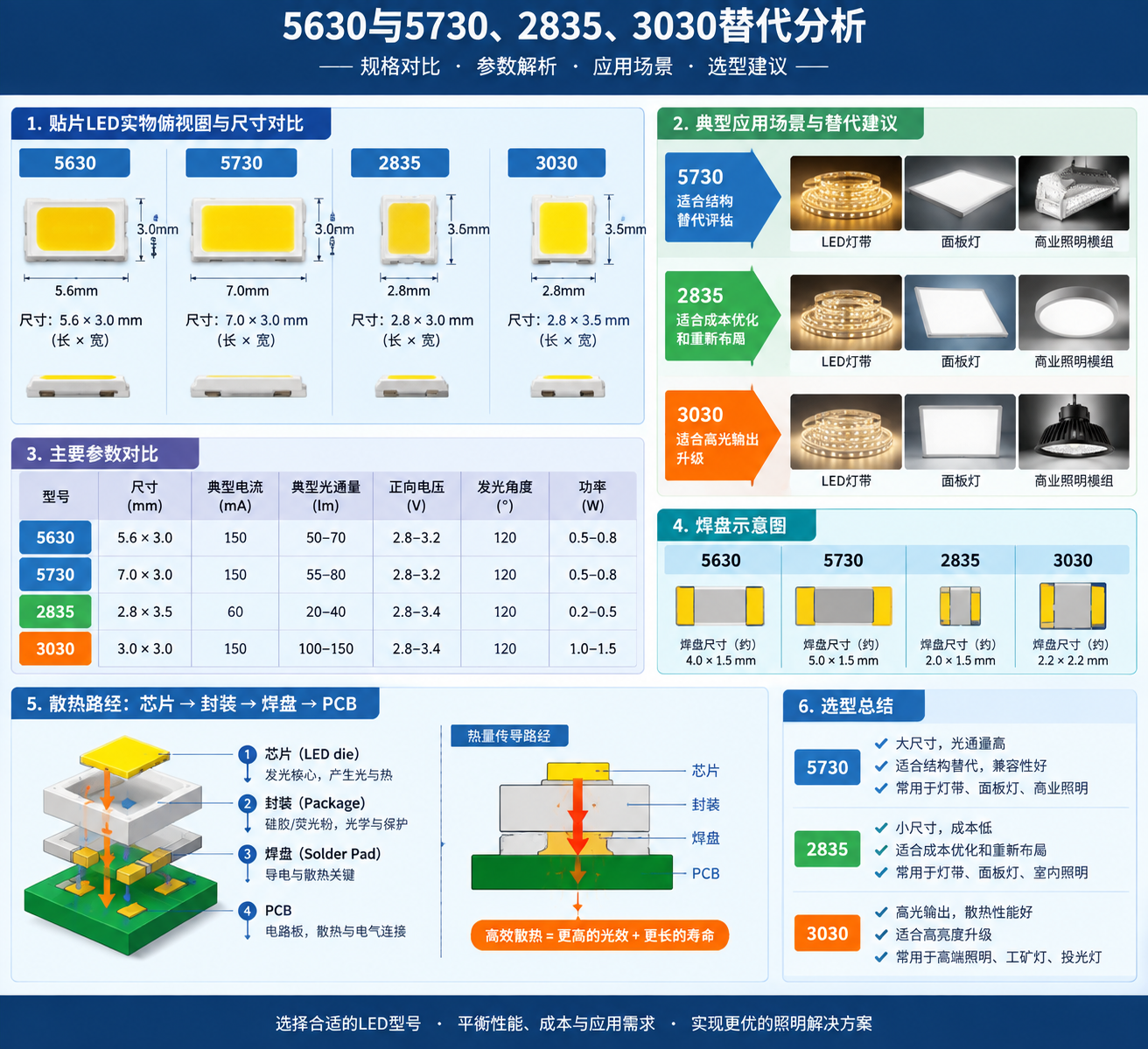

五、5630与5730、2835、3030、5050对比

5630与5730

两者最适合作为结构替代方向比较。

重点不是型号大小，而是：

• 实际尺寸。
• 光电参数。
• 散热能力。
• 驱动匹配。

5630与2835

2835适合成本优化和产品重新布局。

如果需要达到相同亮度，需要计算灯珠数量变化以及整灯功耗。

5630与3030

3030更适合性能升级项目。

如果产品允许重新开发PCB，3030可以作为候选方案。

5630与5050

5050通常用于多芯片结构，例如彩色灯带等应用。

它并不是5630的通用替代型号。

六、不同应用场景如何选择5630替代料？

LED灯带

灯带应用重点关注：

• 光线均匀性。
• 色温一致性。
• 长时间工作稳定性。

替代时需要检查：

• 灯珠数量。
• 串并联方式。
• 电压匹配。
• 线路压降。

商业照明

商业照明更关注：

• 光效。
• 显色能力。
• 散热表现。

选择替代料时，应结合整灯测试，而不是只比较单颗灯珠参数。

广告灯箱

广告灯箱重点关注：

• 光斑均匀。
• 色差控制。
• 长时间点亮稳定性。

灯珠发光角度和排列方式都会影响最终效果。

家居照明

家居产品通常需要兼顾：

• 舒适光色。
• 综合成本。
• 长期可靠性。

替代时需要保持原产品的视觉效果。

工业照明

工业环境更关注：

• 工作温度。
• 散热条件。
• 稳定性。

高功率替代方案需要充分评估热管理。

七、5630贴片LED灯珠6V替代方案分析

6V版本5630适用于特定电路设计。

它与普通3V版本的主要区别在于正向电压不同。

选择6V替代方案时，需要确认：

• 驱动器输出范围。
• 灯珠串联数量。
• 工作电流。
• PCB承载能力。

6V版本不能简单理解为一定更省电或寿命更长，实际效果取决于整体设计。

如果原电路采用3V灯珠，更换6V版本前必须重新确认驱动条件。

八、选择5630替代料需要注意的问题

1. 尺寸匹配

需要确认：

• 长宽尺寸。
• 厚度。
• 电极位置。
• 焊盘设计。

2. 电气参数匹配

重点关注：

• 正向电压。
• 工作电流。
• 最大功率。
• 驱动方式。

3. 光色一致

白光LED需要关注：

• 色温。
• 显色指数。
• 色差范围。

连续排列的灯带和灯箱尤其需要控制光色一致性。

4. 散热条件

LED长期工作时，热量需要通过：

芯片 → 封装 → 焊盘 → PCB → 灯具结构

逐步传递。

散热设计不足会影响光输出和稳定性。

5. 资料完整性

评估替代料时，应确认供应商能够提供：

• 产品规格书。
• 尺寸资料。
• 光电参数。
• 使用条件。
• 可靠性资料。

九、5630贴片LED灯珠替代料厂家如何选择？

选择厂家时，需要关注产品能力和配套服务。

1. 产品封装能力

需要了解厂家是否具备：

• 稳定生产能力。
• 参数检测能力。
• 分光分色管理。
• 产品版本管理。

2. 定制能力

部分项目可能需要：

• 特殊色温。
• 特定电压。
• 高显色产品。
• 特殊光效要求。

供应商需要根据实际需求提供匹配方案。

3. 测试资料

完整资料有助于判断产品是否适合使用。

重点查看：

• 光电参数。
• 测试条件。
• 尺寸信息。
• 批次管理。

4. 供货稳定性

长期项目需要关注：

• 生产连续性。
• 参数一致性。
• 交付能力。

十、恒彩电子5630贴片LED灯珠替代方案优势

恒彩电子可提供5630贴片LED灯珠替代方案评估方向，具体产品选择需要结合项目规格和实际测试结果确认。

相关产品方向可涵盖：

• SMD2835系列。
• SMD5630替代系列。
• EMC3030系列。
• 5050系列。
• 3528系列。
• 陶瓷大功率LED系列。

在替代评估过程中，需要根据以下条件确定方案：

• 封装尺寸。
• 工作电压。
• 工作电流。
• 光通量要求。
• 色温需求。
• PCB结构。
• 应用环境。

对于需要长期使用的照明产品，还需要关注批次一致性和供货稳定性。

十一、常见问题FAQ

Q1：5630贴片LED灯珠可以用什么替代？

常见替代方向包括5730、2835、3030以及同规格高光效5630产品。

是否能够替换，需要确认尺寸、电气参数、光学表现和散热条件。

Q2：5630和5730哪个更适合替代？

5730由于尺寸接近5630，通常更容易进行兼容性评估。

但最终选择仍需根据实际参数判断。

Q3：5630可以直接替换2835吗？

通常不能直接替换。

两者封装尺寸不同，需要重新确认PCB设计和电气条件。

Q4：6V版本5630可以替代3V版本吗？

不能直接判断。

需要确认驱动方式、电路结构和工作参数。

Q5：替代5630灯珠需要测试哪些项目？

常见测试包括：

• 尺寸检查。
• 电压电流测试。
• 光通量测试。
• 色温测试。
• 温升测试。
• 整灯效果测试。

5630贴片LED灯珠替代料的选择，需要从封装、电气、光学和应用环境多个方面综合判断。合适的替代方案不仅要满足安装要求，还需要保证产品长期使用过程中的稳定性。
