0603贴片LED灯珠指示灯关键要点速览
| 用户关注问题 | 快速答案 |
|---|---|
| 0603贴片LED灯珠尺寸是多少？ | 标准尺寸约为1.6mm × 0.8mm，属于常见小型SMD LED封装 |
| 0603贴片LED灯珠主要用途是什么？ | 常用于电子设备指示、仪表显示、智能穿戴、医疗设备和显示模块 |
| 0603 LED灯珠工作电流是多少？ | 常见工作电流约为20mA，具体参数需参考产品规格 |
| 0603和0805、3030有什么区别？ | 0603体积更小，适合空间受限应用；3030适用于高亮照明场景 |
| 0603贴片LED灯珠可以定制吗？ | 可根据需求调整颜色、亮度、电压、波长和包装方式 |
| 如何选择供应商？ | 需要关注产品稳定性、生产能力、检测流程和技术支持 |
0603贴片LED灯珠指示灯是一种常见的小型发光元件，采用表面贴装方式安装于PCB线路板中。凭借小尺寸、低功耗和良好的显示效果，被广泛应用于各种电子设备中。
什么是0603贴片LED灯珠指示灯？

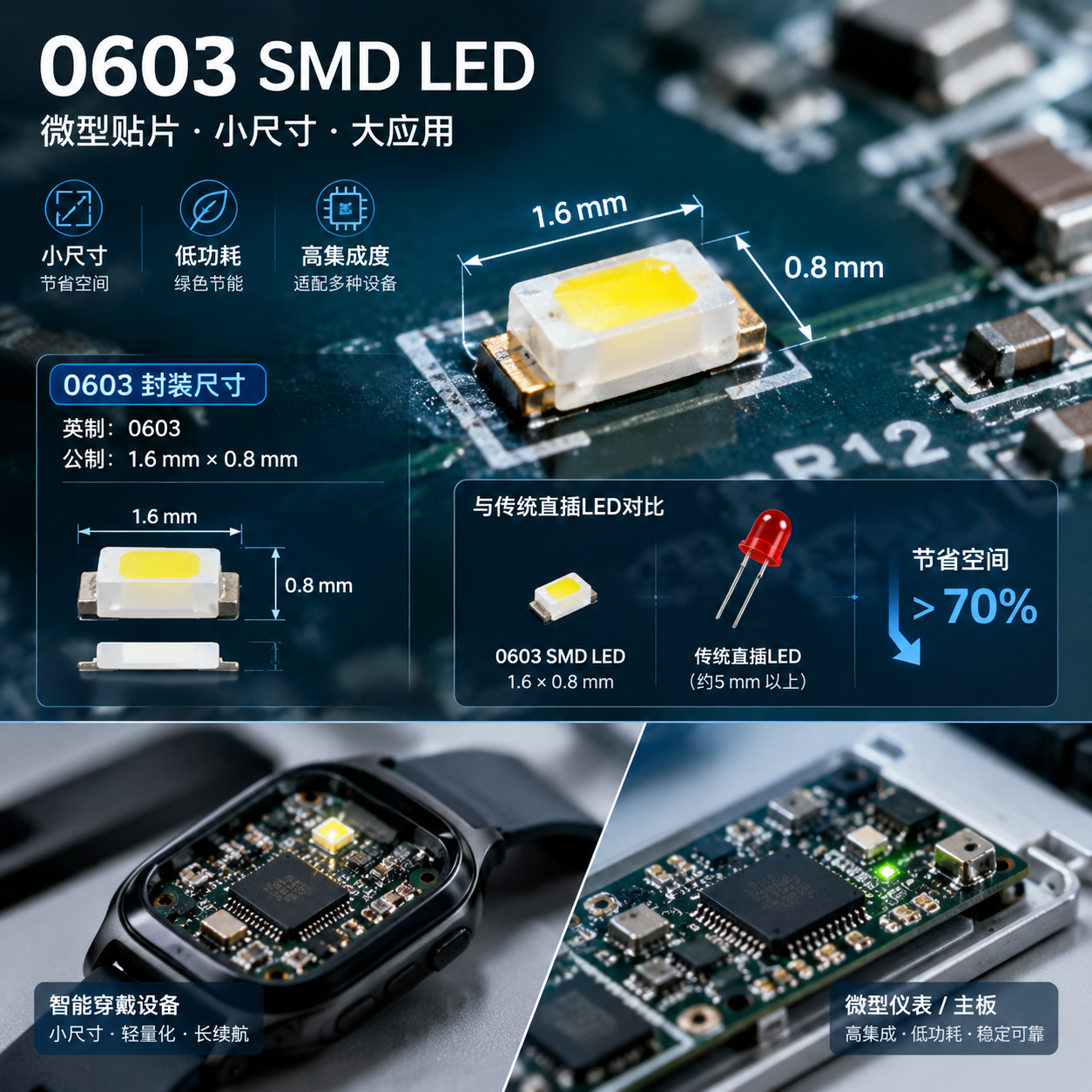

0603贴片LED灯珠基本概念
0603贴片LED灯珠属于SMD LED产品，通过自动化贴片设备直接安装在PCB表面，不需要传统直插LED的金属引脚。
其中“0603”表示封装尺寸标准，通常采用英制单位表示，即0.06英寸 × 0.03英寸，对应公制尺寸约为1.6mm × 0.8mm。
这种微型化设计能够有效减少线路板占用空间，适合现代电子产品对小型化和高集成度的需求。
0603封装与传统LED区别
| 类型 | 特点 | 常见应用 ||-|-|-|| 直插LED | 需要插针安装，结构较大 | 家电、电源设备 || 0603贴片LED | 体积小，可自动贴装 | 手机、仪表、智能设备 || 大功率LED | 光输出较高，需要加强散热 | 照明、汽车灯具 |
相比传统LED，0603贴片LED更加适用于空间有限且需要状态显示的电子产品。
0603贴片LED灯珠参数详解与选型方法
0603贴片LED灯珠尺寸参数
常见0603贴片LED灯珠尺寸如下：
| 参数 | 数值 ||-|-|| 长度 | 1.6mm || 宽度 | 0.8mm || 高度 | 约0.75mm |
由于封装尺寸较小，0603 LED能够帮助设计人员优化PCB布局，提高产品内部空间利用率。
0603 LED灯珠电压、电流参数
不同颜色LED采用不同芯片材料，因此正向电压会有所差异。
| 参数 | 常见范围 ||-|-|| 工作电流 | 约20mA || 正向电压 | 2.0V-3.6V || 发光颜色 | 红、绿、蓝、白、黄等 || 发光角度 | 约120° || 功率 | 约0.06W |
选择0603贴片LED灯珠时，需要综合考虑电压、电流、亮度、散热条件以及应用环境。
不同设备如何选择0603 LED？
不同应用场景对LED性能要求不同：
- 状态指示灯：重点关注稳定性和亮度匹配。
- 仪表显示：需要良好的亮度一致性。
- 医疗设备：更关注长期运行可靠性。
- 小型电子产品：优先考虑微型封装优势。

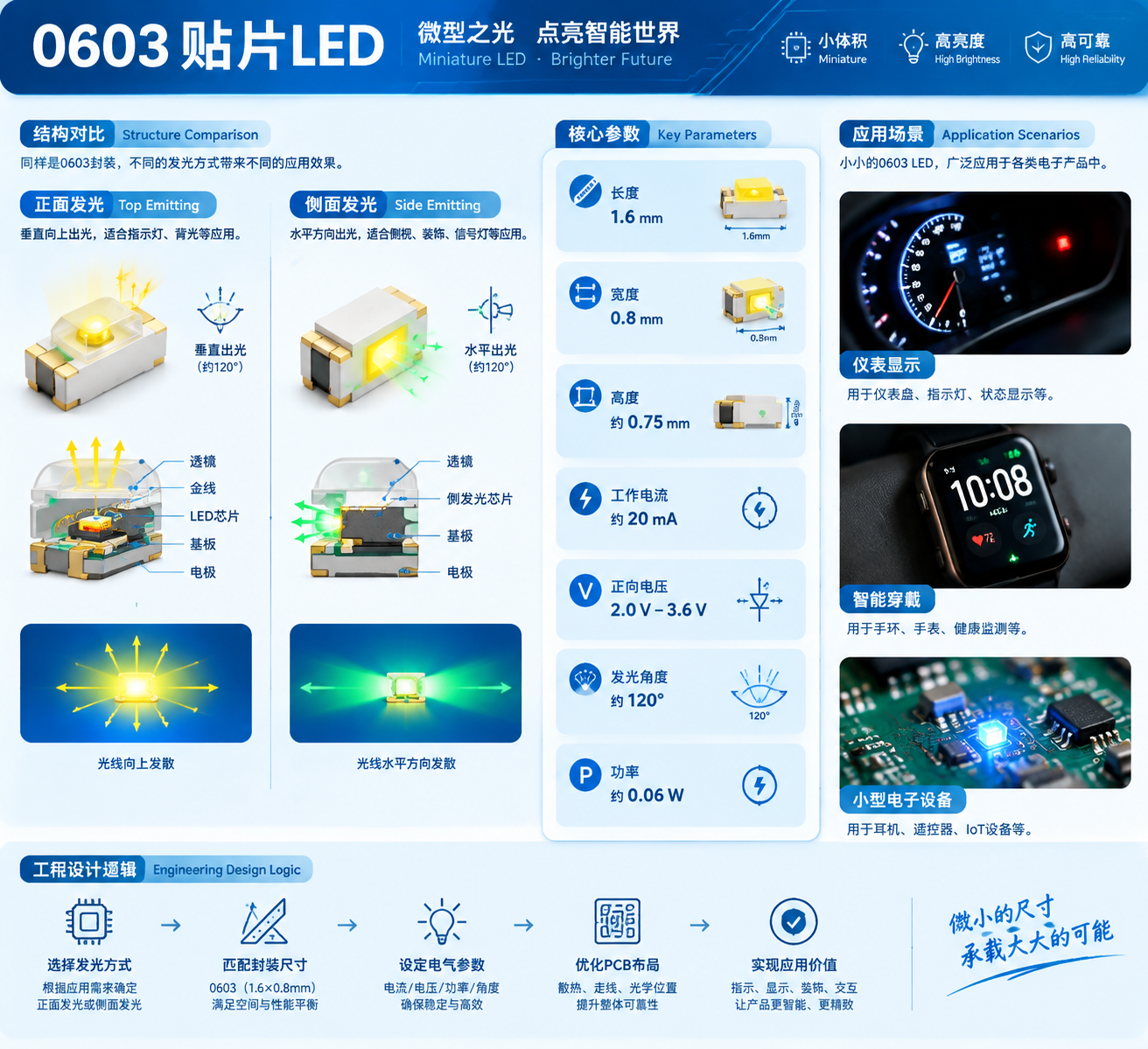

0603侧面发光LED灯珠与正面发光LED区别
正面发光0603 LED特点
正面发光0603 LED主要向垂直方向输出光线。
主要特点：
- 出光方向明确。
- 安装方式简单。
- 适合常规指示显示。
常见应用包括设备状态灯、电源指示灯和按键提示灯。
侧面发光0603 LED特点
侧面发光0603 LED主要沿水平方向发光，更适合狭窄安装空间。
主要优势：
- 光线分布更加均匀。
- 适用于边缘背光设计。
- 可满足特殊显示结构需求。
| 对比项目 | 正面发光 | 侧面发光 ||-|-|-|| 出光方向 | 垂直向上 | 水平方向 || 安装要求 | 相对简单 | 需要注意安装方向 || 光线效果 | 集中显示 | 均匀扩散 || 应用场景 | 普通指示灯 | 背光、显示模块 |
0603贴片LED灯珠尺寸规格与PCB设计要求
0603 LED PCB焊盘设计
PCB设计会直接影响LED安装效果和焊接质量。
设计时需要注意：
- 焊盘尺寸符合灯珠规格。
- 保持合理元件间距。
- 明确正负极方向。
- 避免线路布局影响焊接。
常见PCB设计问题
使用0603 LED时，需要避免：
- 焊盘尺寸不匹配导致元件偏移。
- 极性标识不清造成安装错误。
- 焊接空间不足影响生产。
恒彩电子可提供0603贴片LED灯珠相关产品支持，包括封装匹配、参数选择和应用配合。
0603贴片LED灯珠焊接与安装注意事项
0603 LED可以手工焊接吗？
0603 LED灯珠可以进行手工焊接，但由于尺寸较小，对操作精度要求较高。
焊接过程中需要：
- 使用合适工具。
- 控制焊接温度。
- 避免损伤LED芯片。
回流焊温度要求
| 项目 | 建议范围 ||-|-|| 峰值温度 | ≤260℃ || 加热时间 | 根据实际工艺调整 || 焊接次数 | 避免多次高温处理 |
安装过程注意事项
安装0603 LED时，需要注意：
- 确认正负极方向。
- 做好静电防护。
- 避免机械压力。
- 完成焊接后进行检测。
0402、0603、0805、3030贴片LED灯珠区别
| 型号 | 尺寸 | 优势 | 应用 ||-|-|-|-|| 0402 | 超小型 | 节省空间 | 微型电子设备 || 0603 | 平衡型 | 体积、性能和成本兼顾 | 指示灯应用 || 0805 | 较大型 | 亮度表现更高 | 普通显示设备 || 3030 | 大尺寸 | 光输出能力强 | 照明应用 |
0603贴片LED灯珠在尺寸和性能之间保持较好的平衡，是小型电子设备中常见选择。
LED贴片灯珠6V型号选择方法
6V设备应用LED时，需要确认灯珠参数是否与电路设计匹配。
选择时需要关注：
- LED颜色对应的正向电压。
- 工作电流范围。
- 是否需要限流设计。
不同颜色LED由于芯片材料不同，电压表现也会存在差异。例如白光LED通常需要更高正向电压，而红光LED相对较低。
3030贴片白光LED灯珠与0603对比
| 项目 | 0603 | 3030 ||-|-|-|| 尺寸 | 小 | 大 || 功率 | 较低 | 较高 || 亮度 | 普通 | 高亮 || 散热能力 | 一般 | 较强 || 应用 | 指示显示 | 照明 |
0603主要用于状态显示和信号提示，3030更适合需要较高光输出的应用。
0603贴片LED灯珠检测与维修方法
如何拆卸0603 LED？
拆卸流程：
- 关闭设备电源。
- 加热焊接位置。
- 移除旧灯珠。
- 清理PCB焊盘。
操作时需要避免损伤线路板。
如何检测0603 LED？
常见检测方式：
- LED测试仪检测。
- 万用表二极管档检测。
- 光学检测设备检测。
如何延长LED使用寿命？
延长使用寿命需要注意：
- 控制工作电流。
- 避免长期高温运行。
- 保持电源稳定。
0603贴片LED灯珠应用领域
消费电子领域
0603 LED常用于：
- 手机设备。
- 智能穿戴产品。
- 蓝牙设备。
- 小型电子终端。
工业设备领域
工业应用包括：
- 控制面板。
- 仪器仪表。
- 自动化设备。
汽车电子领域
常见应用：
- 仪表指示。
- 按键照明。
- 状态显示。
医疗设备领域
医疗设备中，小型LED可用于：
- 检测设备显示模块。
- 控制状态提示。
选择0603贴片LED灯珠供应商需要关注什么？
选择供应商时，可以重点了解：
产品封装能力
稳定的封装工艺有助于保证LED尺寸一致性和使用稳定性。
生产与检测能力
生产过程中通常需要关注：
- 自动化生产设备。
- 产品检测流程。
- 品质控制体系。
定制支持能力
根据应用需求，可关注：
- 颜色调整。
- 光效需求。
- 电压匹配。
- 包装方式。
恒彩电子提供SMD LED、陶瓷LED灯珠、RGB LED以及特殊波长LED等相关产品，可根据不同应用需求提供产品支持。
2026年0603贴片LED灯珠应用趋势
小型化需求持续增加
随着智能设备不断向轻薄化发展，PCB空间更加有限，小尺寸LED应用需求持续提升。
高可靠性要求提高
汽车电子、工业设备和医疗产品对LED长期稳定运行能力提出更高要求。
定制化应用增加
未来0603 LED可能更多应用于：
- 特殊颜色显示。
- 特殊波长需求。
- 高一致性显示场景。
0603贴片LED灯珠常见问题
Q1：0603贴片LED灯珠尺寸是多少？
0603贴片LED灯珠标准尺寸约为1.6mm×0.8mm，是常用的小型SMD LED封装。
Q2：0603 LED灯珠工作电流是多少？
大多数0603 LED灯珠工作电流约为20mA，具体参数需要根据产品规格确认。
Q3：0603贴片LED灯珠可以焊接吗？
可以焊接，但由于尺寸较小，需要控制温度，并注意静电防护和操作精度。
Q4：0603和0805 LED哪个更适合？
0603适用于空间有限的产品，0805通常拥有更大的封装尺寸和更高显示亮度。
Q5：0603贴片LED灯珠寿命多久？
在合理工作电流和温度条件下，高品质LED灯珠通常可以长期稳定使用。
0603贴片LED灯珠指示灯凭借小尺寸、低功耗和良好的应用适配能力，已经成为现代电子设备中常见的显示元件。
在实际选型过程中，需要结合产品空间、电路参数、亮度需求和使用环境进行综合判断，以选择更合适的LED方案。
