红绿黄三色电源线接法需要先确认每根线的实际功能，不能仅凭颜色直接连接。本文介绍红绿黄电源线常见含义、220V与三相电接线注意事项，以及LED电源应用中的判断方法。

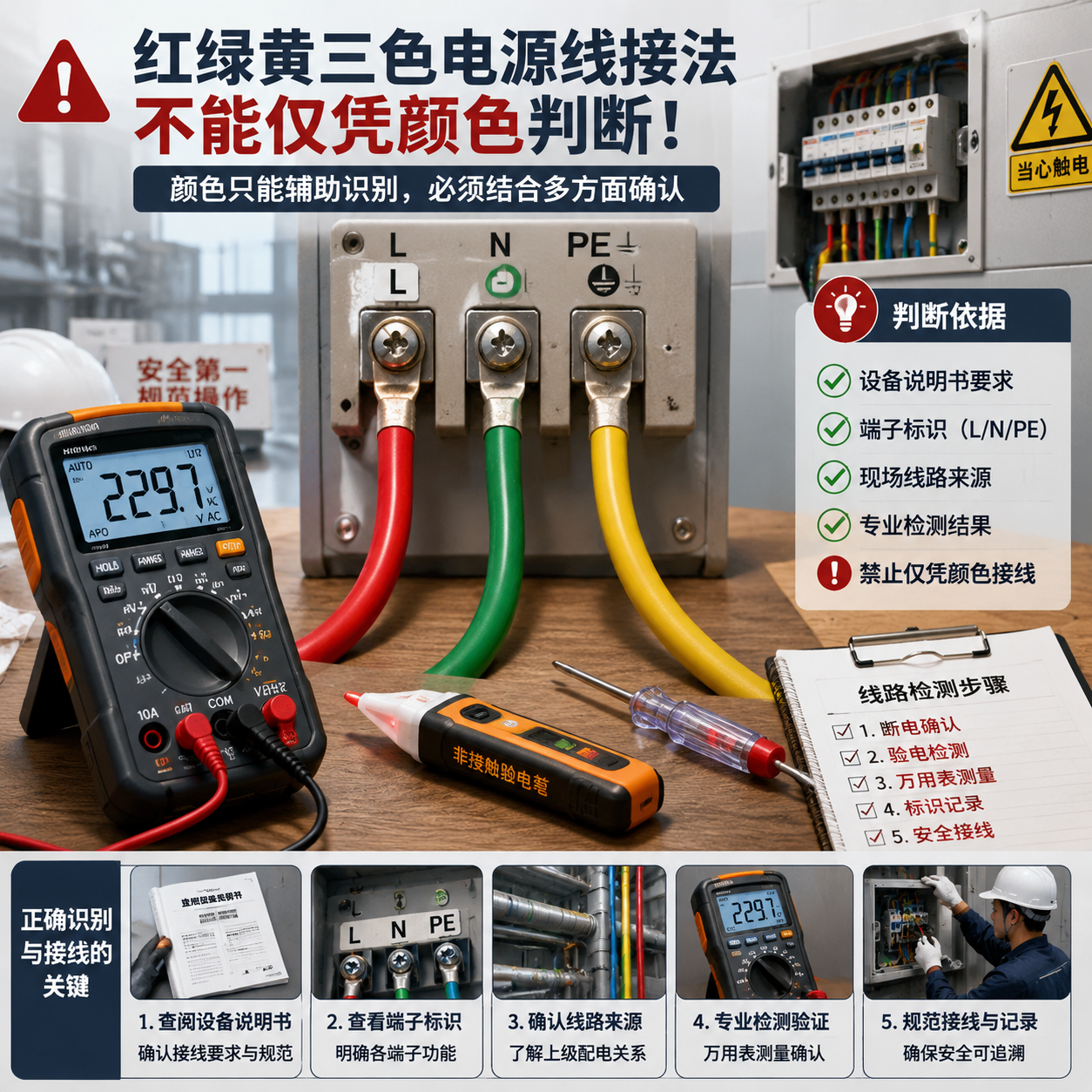

红绿黄三色电源线接法需要先确认线路功能
红绿黄三色电源线在不同应用环境中可能代表不同含义。电线颜色主要用于辅助识别线路，但由于地区标准、设备类型、线路年代等因素存在差异，颜色不能作为唯一接线依据。
在实际安装过程中，需要结合以下信息判断：
- 设备说明书中的接线要求。
- 电源端子的标识。
- 现场线路来源。
- 专业检测工具测量结果。
如果没有确认线路用途，直接按照颜色连接，可能出现设备无法工作、元件损坏甚至触电等安全问题。
电气接线时，颜色识别只能作为辅助步骤，检测确认线路功能才是安全连接的关键。
红绿黄三色电源线分别代表什么？
三相电中的红绿黄线含义
在部分三相供电系统中，红、绿、黄三种颜色通常用于区分三根相线。
三相电线路通常应用于工业设备、大型照明系统以及动力设备。
需要注意的是，红、绿、黄色线在这类场景中通常都是带电线路，并不代表零线或保护地线。
连接前需要确认：
- 电源电压等级。
- 设备额定输入要求。
- 三相线路相序。
单相220V环境中的红绿黄线含义
在单相220V线路中，红绿黄三根线的实际用途可能不同。
常见情况下：
- 红色可能作为火线使用。
- 黄绿双色线通常用于保护接地。
- 零线通常采用蓝色或黑色。
但如果现场只有红、绿、黄三根线，不能直接判断哪根是火线、零线或地线。
尤其是在旧线路、改造线路或非标准安装环境中，颜色可能与常规习惯不一致。
红绿黄三色电源线正确接法
220V电路接线方法
220V供电连接时，需要先确认线路功能，再对应设备端子连接。
基本步骤如下：
- 关闭电源
接线前关闭对应空气开关，并使用验电工具确认线路处于断电状态。
- 检测线路用途
通过专业检测工具确认：
- 火线。
- 零线。
- 保护地线。
不要直接根据红、绿、黄色判断线路功能。
- 按照端子标识连接
设备常见输入端标识：
- L：火线输入。
- N：零线输入。
- PE或接地符号：保护接地。
连接时应保证线路功能与端子要求一致。
380V三相电红绿黄线接法注意事项
三相电设备连接不仅需要关注线路颜色，还需要确认相序。
相序错误可能导致：
- 电机旋转方向异常。
- 设备运行不正常。
- 保护装置动作。
工业设备安装通常需要使用相序检测工具确认线路顺序，并按照设备接线要求完成连接。

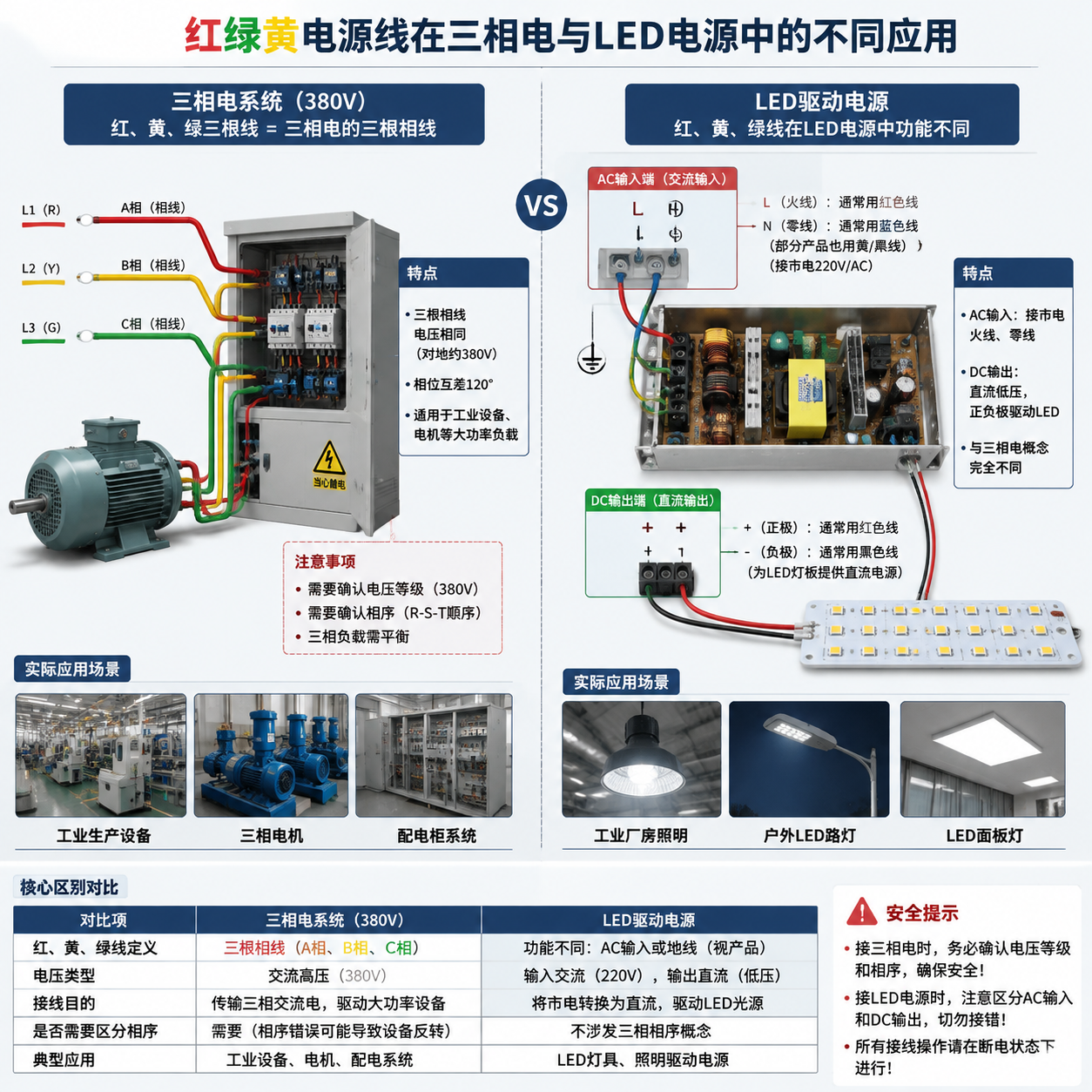

LED电源中的红绿黄线怎么接？
LED灯具和LED驱动电源中，线路连接需要区分交流输入端和直流输出端。
LED驱动电源通常包含：
- 交流输入端（AC）：连接市电。
- 直流输出端（DC）：连接LED灯珠或灯板。
输入端常见标识：
- L：火线。
- N：零线。
输出端常见标识：
- +：正极。
- -：负极。
红绿黄三色电源线如果应用于LED设备，需要根据驱动电源上的标识确认连接方式。
在LED照明项目中，常见问题包括：
- 输入端和输出端接错。
- 电压规格不匹配。
- 接线松动导致设备异常。
恒彩电子主要从事LED光源研发、生产和销售，产品包括SMD2835、EMC3030、5050、3528、3433、1-5W陶瓷系列、RGB、RGBW、高显指LED以及全光谱LED光源等。LED产品应用时，除了关注光源性能，也需要匹配合理的电源设计和规范接线方式。
红绿黄电源线常见接线错误
只根据颜色判断线路
这是安装中较常见的问题。
可能原因：
- 不同地区采用不同颜色标准。
- 老旧线路颜色不规范。
- 设备改装后线路发生变化。
处理方式：
- 查看设备接线图。
- 使用检测工具确认。
- 按端子标识连接。
零线与地线混接
零线和保护地线承担不同作用。
混接可能造成：
- 漏电保护异常。
- 设备外壳存在安全风险。
- 电气系统运行异常。
三相电相序连接错误
三相设备对相序较为敏感。
相序错误可能影响：
- 电机方向。
- 机械设备运行状态。
- 自动化设备工作流程。
红绿黄三色电源线接错有什么影响？
设备损坏
错误接线可能导致：
- LED驱动电源损坏。
- 灯珠异常。
- 控制模块故障。
电子设备通常对输入电压和连接方式有明确要求，错误连接可能造成元件损伤。
安全风险增加
电源线连接错误可能带来：
- 触电风险。
- 短路。
- 漏电。
- 电气火灾隐患。
特别是在潮湿环境或工业现场，接线规范更加重要。
电源线检测常用工具和流程
常用检测工具
电气安装中常见工具包括：
- 数字万用表。
- 相序检测仪。
- 绝缘电阻测试仪。
- 验电工具。
不同工具用于检测不同线路状态。
基本检测流程
通常按照以下流程进行：
- 断开电源。
- 验证是否断电。
- 确认每根线路功能。
- 按设备要求连接。
- 通电测试运行状态。
红绿黄三色电源线接法常见问题
红黄绿三色电源线分别接什么？
在部分三相电系统中，红、黄、绿色线通常用于区分三根相线。但具体用途需要结合现场线路和设备要求确认。
红黄绿三根线可以直接接220V吗？
不能仅凭颜色直接连接220V电源。需要先确认其中是否包含火线、零线和保护地线，并根据设备要求接线。
红绿黄电源线接反会怎样？
接错可能导致设备无法运行、电子元件损坏，严重情况下可能增加触电和短路风险。
LED电源红绿黄线怎么连接？
需要先确认红绿黄线在该设备中的实际用途，再按照LED驱动电源上的L、N、+、-等标识进行连接。
为什么LED灯具也需要注意电源接线？
LED灯珠属于低压发光元件，但前端驱动电源通常连接交流电。输入端连接错误可能影响驱动电源和灯具寿命，因此安装时需要按照规范操作。
