高位制动灯一体化灯珠板用于汽车刹车警示照明，本文介绍其结构优势、法规要求、安装注意事项、选购方法及常见故障处理。
高位制动灯一体化灯珠板是什么
高位制动灯一体化灯珠板是汽车高位刹车灯中的核心发光组件，将LED灯珠、PCB线路、驱动元件以及散热结构集成在一起，用于实现车辆制动时的快速警示照明。
当驾驶员踩下刹车踏板后，灯珠板接收电信号并点亮红色光源，提醒后方车辆及时判断减速状态。
相比传统灯泡方案，LED一体化灯珠板更适合汽车长期使用环境，主要原因包括：
- 点亮响应速度较快。
- 能耗相对较低。
- 抗震性能较好。
- 使用寿命较长。
- 结构设计更加灵活。
汽车行驶过程中会受到持续震动、温度变化以及湿气影响，因此灯珠板除了需要满足亮度要求，还需要具备稳定的电气性能和可靠的封装工艺。

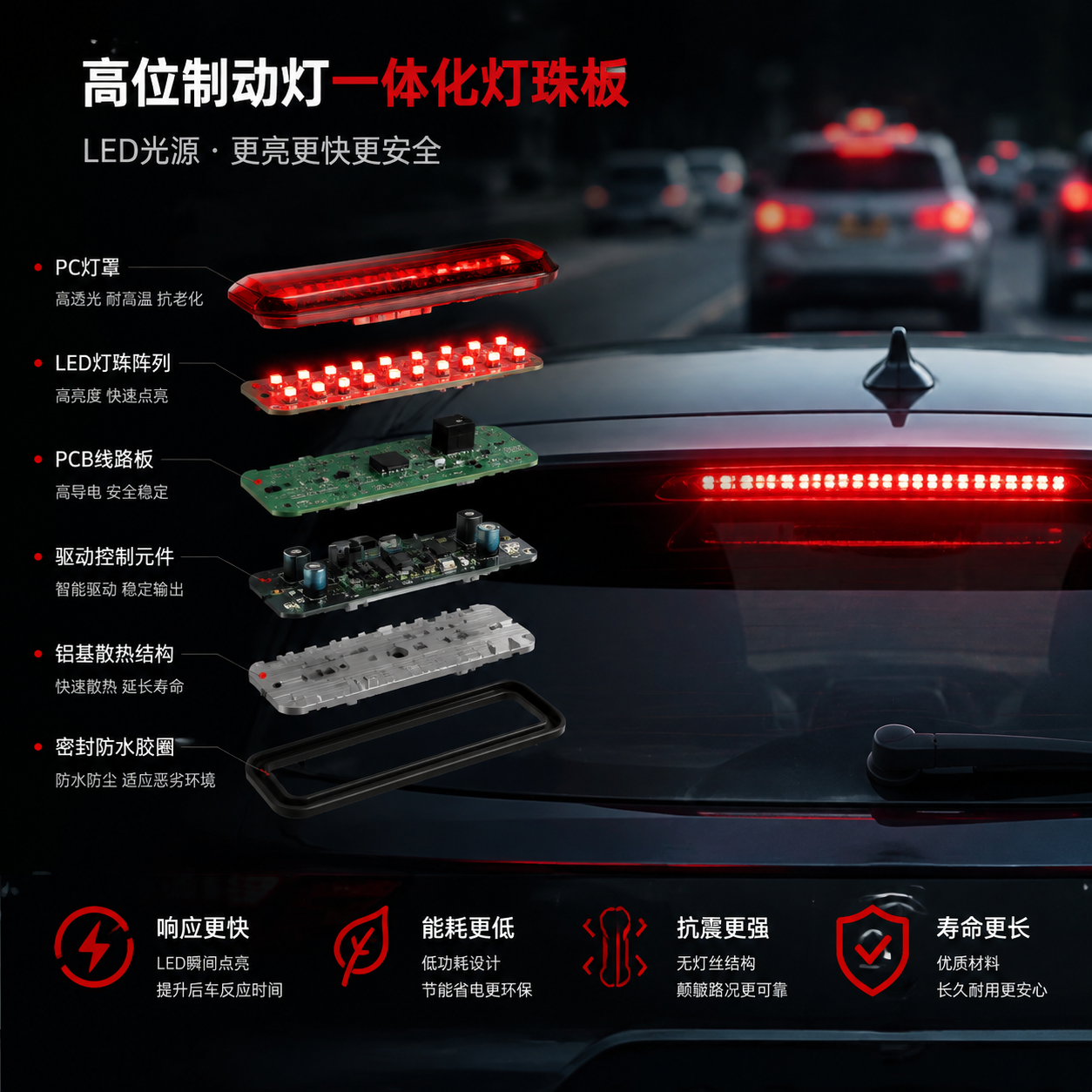

高位制动灯一体化灯珠板结构组成
LED灯珠
LED灯珠是灯珠板的主要发光元件，不同型号的灯珠会影响亮度、光效以及散热表现。
常见汽车LED光源包括：
- SMD2835。
- EMC3030。
- 5050。
- 3528。
- 3433。
- 1-5W陶瓷系列LED光源。
PCB线路板
PCB线路板负责连接LED灯珠和驱动电路，为灯珠提供稳定电流。
在汽车应用中，PCB设计需要考虑：
- 电路稳定性。
- 长时间工作可靠性。
- 散热路径设计。
- 安装空间匹配。
驱动与散热结构
驱动电路用于控制LED工作状态，避免电流波动影响灯珠寿命。
散热结构则负责降低工作过程中产生的热量。如果散热设计不足，长期高温环境可能影响光效和使用稳定性。
LED灯珠板相比传统灯泡有哪些优势
| 对比项目 | LED一体化灯珠板 | 传统灯泡 |
|---|---|---|
| 点亮速度 | 响应较快 | 响应相对较慢 |
| 使用寿命 | 较长 | 较短 |
| 能耗 | 较低 | 较高 |
| 抗震能力 | 较强 | 相对较弱 |
| 结构设计 | 更灵活 | 受结构限制 |
LED封装技术的发展，使汽车灯具能够采用更紧凑的设计方式，同时提升发光均匀性。
对于车辆制造和灯具企业而言，批量应用时还需要关注灯珠一致性、生产稳定性以及长期可靠性。
高位制动灯安装法规与高度要求
高位制动灯属于车辆安全信号装置，其安装位置、光色和可见范围需要符合相关车辆照明法规要求。
根据GB 4785-2019相关要求，高位制动灯通常属于S3类制动灯。
安装时需要关注：
- 灯具安装位置是否符合要求。
- 是否保持高于普通制动灯的位置。
- 发出的光色是否符合规定。
- 可见角度是否满足标准要求。
不同车型结构存在差异，实际安装高度和方式需要结合车辆设计要求确认。
改装高位制动灯需要注意什么
车辆改装高位制动灯时，需要避免影响原有安全功能。
常见注意事项包括：
- 保持红色制动警示光。
- 避免使用违规爆闪效果。
- 确保线路连接稳定。
- 保证灯具固定可靠。
- 检查防水密封状态。
例如，一些改装车辆需要更换后尾灯内部灯板，如果灯珠板尺寸、电压或接口不匹配，可能出现亮度异常、闪烁或无法点亮的问题。
高位制动灯一体化灯珠板安装步骤
安装灯珠板时，一般需要按照以下流程进行：
- 关闭车辆电源。
- 拆卸原有灯具组件。
- 检查车辆线路接口。
- 安装新的LED灯珠板。
- 固定灯罩和相关结构。
- 测试刹车点亮效果。
安装过程中重点检查：
- 输入电压是否匹配。
- 正负极连接是否正确。
- PCB是否受到挤压。
- 线束是否固定牢靠。
- 防水结构是否完整。
高位制动灯一体化灯珠板选购要点
选择灯珠板时，不能只关注亮度，还需要综合考虑车辆使用环境和匹配需求。
关注LED灯珠品质
不同LED型号在亮度、光效、散热能力方面存在差异。
实际选型时，可以确认：
- LED型号。
- 光色要求。
- 发光均匀性。
- 批量一致性。
确认电压匹配
汽车电气系统存在不同电压环境，灯珠板需要与车辆供电系统匹配。
选购前应确认：
- 输入电压范围。
- 驱动方式。
- 接口规格。
查看防水与散热设计
汽车灯具长期暴露于复杂环境，需要关注：
- 防潮能力。
- 密封结构。
- 散热方案。
- 材料耐久性。
根据应用场景选择
不同车辆对灯珠板需求有所区别：
- 普通乘用车：重点关注尺寸匹配和稳定性。
- SUV车型：需要考虑亮度和耐久性。
- 越野车型：更关注抗震和防护能力。
- 改装车型：需要确认结构适配。
- OEM项目：需要关注批量生产一致性。
高位制动灯一体化灯珠板定制方案
汽车灯具项目通常会根据车型结构、安装空间和性能要求进行调整。
恒彩电子可根据客户需求提供LED光源方案，支持不同颜色和规格选择，包括：
- 红色方案。
- 蓝色方案。
- 绿色方案。
- 黄色方案。
- RGB方案。
- RGBW方案。
实际开发过程中，可根据灯具结构、电压、亮度和安装方式进行匹配设计。
高位制动灯一体化灯珠板常见故障处理
灯珠板不亮怎么办
高位制动灯不亮时，可以按照以下顺序排查：
电源检查
↓
线路检查
↓
保险丝检查
↓
灯珠板检查
↓
控制模块检查
常见原因包括：
| 故障原因 | 处理方式 |
|---|---|
| LED灯珠损坏 | 检查或更换灯板 |
| 接线松动 | 检查线路连接 |
| 保险丝异常 | 检查保险丝状态 |
| 控制模块问题 | 使用检测设备排查 |
为什么LED高位制动灯会出现亮度不一致
如果出现部分灯珠亮度不同，可能与以下因素有关：
- 灯珠批次差异。
- 电路供电不稳定。
- 长时间高温工作。
- 灯珠老化。
具体原因需要结合实际灯具结构和工作环境判断。
高位制动灯年检注意事项
高位制动灯属于车辆安全照明部件，检测时通常会关注其功能状态。
年检前可以检查：
- 高位制动灯是否正常点亮。
- 刹车时是否同步工作。
- 光色是否符合要求。
- 灯具固定是否牢固。
如果灯珠板出现损坏，应及时维修，避免影响车辆安全检测。
汽车LED灯珠板应用趋势
随着汽车电子化发展，高位制动灯一体化灯珠板逐渐向以下方向发展：
- 更小尺寸设计。
- 更高光效表现。
- 更稳定的封装工艺。
- 智能控制应用。
- 更多车型定制需求。
汽车LED照明不仅需要满足发光需求，还需要兼顾长期运行稳定性和法规要求。
恒彩电子LED灯珠板技术应用
恒彩电子长期关注LED封装技术研发，在汽车LED光源应用中提供包括研发、生产和定制支持。
相关能力包括：
- LED封装研发。
- 自动化生产。
- 光学测试。
- 批量生产管理。
不同应用项目可根据车型、结构和性能需求进行方案匹配。
高位制动灯一体化灯珠板常见问题FAQ
高位制动灯一体化灯珠板是什么？
它是集成LED灯珠、PCB线路和相关驱动结构的汽车发光组件，用于提供车辆制动警示。
LED高位制动灯为什么响应更快？
LED光源通电后可以快速达到稳定发光状态，相比传统灯泡具有更快的响应特点。
高位制动灯灯珠板可以单独更换吗？
部分灯具结构支持单独更换灯珠板，具体需要根据车辆灯具设计和损坏情况判断。
选择汽车LED灯珠板需要注意哪些参数？
通常需要确认LED型号、电压范围、亮度、防水能力、散热结构以及与车辆的安装匹配性。
高位制动灯改装后需要注意什么？
需要保证制动警示功能正常，光色符合要求，并确保安装位置、线路和固定方式满足使用要求。
