6脚5050RGB发光二极管怎么接线是很多电子设计和灯具应用中的常见问题。本文介绍6脚5050 RGB LED引脚识别、接线方式、电阻计算方法以及常见使用注意事项，帮助正确连接和控制RGB灯珠。
6脚5050 RGB发光二极管接线方法
6脚5050 RGB LED的接线重点是确认每个引脚对应的颜色通道，并分别进行限流控制。与普通4脚RGB灯珠不同，6脚结构通常将红、绿、蓝三个颜色芯片完全独立出来，因此每个颜色都需要单独连接。
基本连接关系如下：
| 颜色通道 | 对应连接 |
|---|---|
| 红光R | R正极、R负极独立连接 |
| 绿光G | G正极、G负极独立连接 |
| 蓝光B | B正极、B负极独立连接 |
实际使用时：
- 红色通道需要单独配置限流电阻；
- 绿色通道需要单独配置限流电阻；
- 蓝色通道需要单独配置限流电阻。
不能将三个颜色脚直接连接电源，否则容易因电流过大导致灯珠损坏。
6脚5050 RGB LED的结构特点
5050 RGB LED是什么？
5050 RGB LED中的“5050”表示灯珠封装尺寸，通常为5.0mm×5.0mm。
RGB分别代表：
- R：Red，红光；
- G：Green，绿光；
- B：Blue，蓝光。
一颗6脚5050 RGB LED内部包含三颗独立LED芯片，通过分别控制三个颜色通道，可以实现不同颜色组合。
例如：
- 红光和绿光同时点亮，可产生黄色效果；
- 红光和蓝光组合，可产生紫色效果；
- 三色同时调节，可以形成白光效果。
这种独立结构适合需要调整颜色比例的应用，例如智能灯具、装饰照明和电子设备状态显示。
6脚RGB LED与4脚RGB LED有什么区别？
| 对比项目 | 6脚5050 RGB LED | 4脚5050 RGB LED |
|---|---|---|
| 内部连接 | 三个颜色独立 | 三色共用公共极 |
| 控制方式 | 每个颜色单独控制 | 共阳或共阴控制 |
| 接线数量 | 较多 | 较少 |
| 调节灵活性 | 更高 | 相对简单 |
如何判断6脚5050 RGB LED引脚？
查看规格书确认引脚定义
不同厂家生产的5050 RGB LED可能存在脚位差异，因此不能完全依靠外观判断。
常见引脚功能包括：
- R+：红光正极；
- R-：红光负极；
- G+：绿光正极；
- G-：绿光负极；
- B+：蓝光正极；
- B-：蓝光负极。
实际焊接前，建议优先确认对应型号的规格资料。
使用万用表测试引脚
没有规格书时，可以通过万用表二极管档辅助判断。
测试步骤：
- 将万用表调至二极管测试模式；
- 依次测量不同引脚组合；
- 当灯珠出现微弱发光时，记录对应颜色；
- 交换表笔确认正负极；
- 分别确认红、绿、蓝三个颜色通道。
需要注意，测试时亮度较低属于正常现象。
6脚5050 RGB LED常见参数
不同型号的5050 RGB LED参数可能有所不同，实际应用应以具体规格书为准。
| 参数 | 常见范围 |
|---|---|
| 封装尺寸 | 5.0mm×5.0mm |
| 发光角度 | 约120° |
| 红光正向电压 | 约1.8-2.2V |
| 绿光正向电压 | 约2.8-3.2V |
| 蓝光正向电压 | 约2.8-3.2V |
| 单色工作电流 | 通常约20mA |
由于红、绿、蓝芯片材料不同，三个颜色的正向电压并不完全相同，所以需要分别设计限流方案。

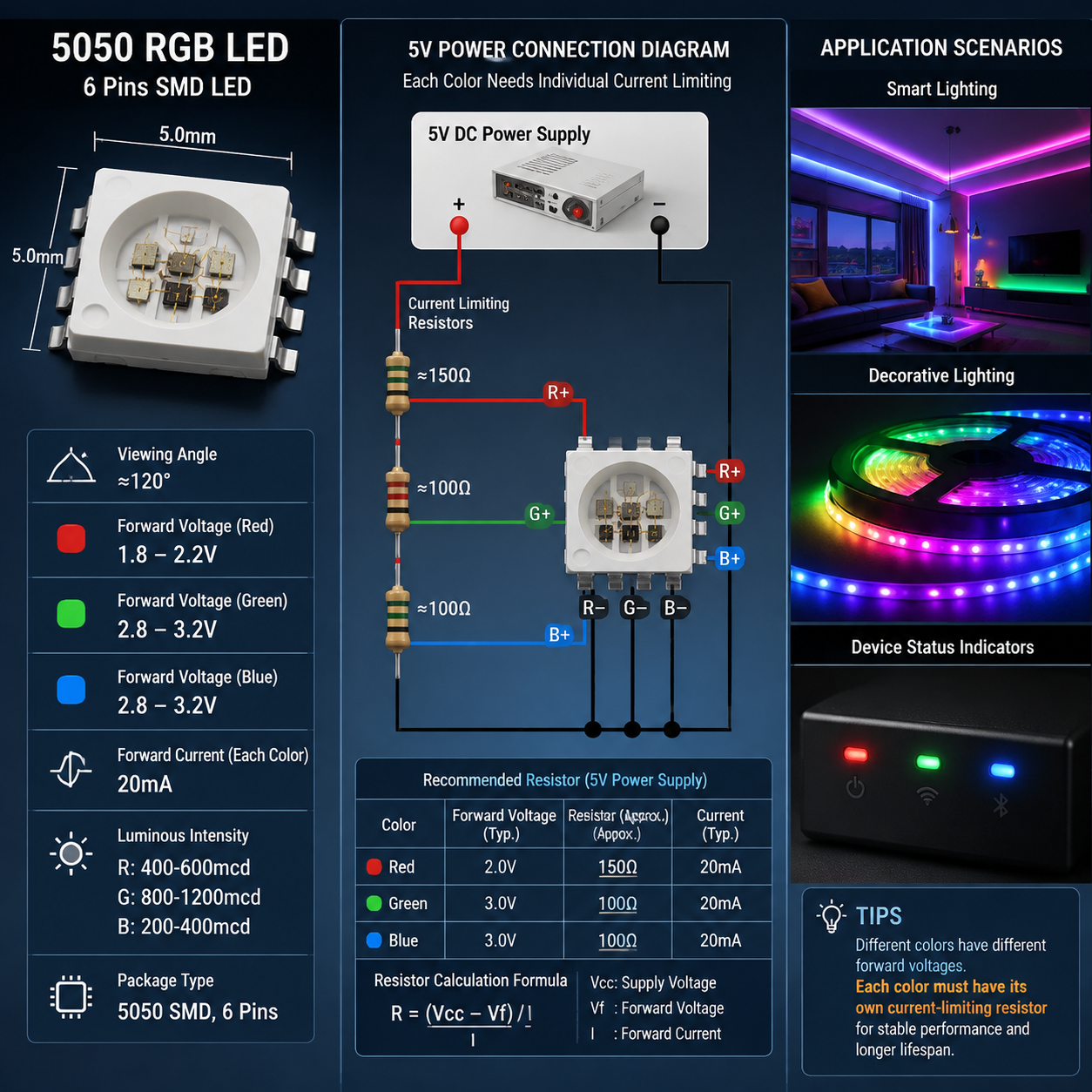

6脚5050 RGB LED接5V电源怎么接？
使用5V电源时，需要根据LED正向电压和目标电流选择限流电阻。
常见参考值：
| 颜色 | 参考电阻 |
|---|---|
| 红光 | 约150Ω |
| 绿光 | 约100Ω |
| 蓝光 | 约100Ω |
具体阻值需要根据灯珠实际参数计算。
连接方式：
电源正极
↓
限流电阻
↓
对应颜色正极
对应颜色负极
↓
电源负极
三个颜色通道分别连接，不共用一个电阻。
6脚5050 RGB LED接12V电源怎么接？
12V供电时，电压明显高于LED工作电压，需要使用更大的限流电阻。
参考值：
| 颜色 | 参考电阻 |
|---|---|
| 红光 | 约500Ω |
| 绿光 | 约450Ω |
| 蓝光 | 约450Ω |
如果连续工作或安装数量较多，还需要考虑电阻功率和散热问题。
6脚5050 RGB LED限流电阻计算方法
电阻计算公式
限流电阻计算公式：
R=(电源电压-LED正向电压)÷工作电流
其中：
- R为限流电阻值；
- 电源电压为输入电压；
- LED正向电压为对应颜色芯片工作电压；
- 工作电流根据设计需求确定。
计算示例
假设：
- 电源电压：12V；
- 红光LED正向电压：2V；
- 工作电流：20mA。
计算：
R=(12-2)÷0.02
得到：
约500Ω。
选择实际电阻时，可以根据标准阻值向上取值，以降低LED工作压力。
为什么6脚RGB LED必须使用限流电阻？
LED属于电流驱动元件，直接连接电源可能造成电流快速增加。
没有限流措施可能导致：
- LED芯片温度升高；
- 发光亮度不稳定；
- 灯珠寿命缩短；
- 元件损坏。
因此，6脚5050 RGB LED每个颜色通道都需要进行独立限流。
6脚5050 RGB LED如何连接控制器？
使用PWM控制颜色
PWM调光方式可以通过调整红、绿、蓝三个通道的电流比例，实现颜色变化。
常见效果包括：
- 单色显示；
- 混色显示；
- 渐变效果；
- 白光模拟。
使用Arduino或ESP32控制
使用单片机控制6脚RGB LED时，通常需要增加驱动电路。
常见方式：
- 使用PWM输出控制颜色亮度；
- 使用MOS管增强驱动能力；
- 增加驱动模块控制多颗灯珠。
如果连接数量较多，不建议直接使用单片机GPIO驱动，否则可能超过接口承载能力。
多颗6脚5050 RGB LED连接方式
多颗灯珠并联
并联方式适用于少量LED应用。
优点：
- 电路结构简单；
- 控制方式直观。
注意：
每颗灯珠建议配置独立限流电阻，避免不同灯珠之间电流分配不均。
多颗灯珠串联
串联适合部分长距离照明应用。
设计时需要考虑：
- 电源电压是否满足需求；
- 总电流是否稳定；
- 散热条件是否合适。
6脚5050 RGB LED常见接线问题
LED完全不亮
可能原因：
- 正负极接反；
- 引脚识别错误；
- 焊接不良；
- 电源异常。
检查时可以按照以下顺序排查：
- 确认供电电压；
- 检查引脚对应关系；
- 检查限流电阻；
- 检查焊接位置。
只有一种颜色亮
可能原因：
- 某个颜色通道连接错误；
- 对应LED芯片损坏；
- 控制信号异常。
可以使用万用表重新测试对应颜色引脚。
LED发热明显
常见原因：
- 未设置限流；
- 电阻阻值过小；
- 工作电流超过设计范围。
需要重新计算电阻参数，并确认工作条件。
恒彩电子6脚5050 RGB LED应用参考
在选择6脚5050 RGB LED时，需要根据实际应用确认灯珠参数，例如亮度、波长、工作电流以及封装形式。
恒彩电子提供RGB系列LED灯珠相关产品，可用于智能家居、装饰照明、电子设备指示以及其他需要多色控制的应用场景。
实际选型时，应结合产品结构、电源方案和控制方式进行匹配。
6脚5050 RGB发光二极管常见问题
6脚5050 RGB LED可以直接接电池吗？
不建议直接连接。需要根据电池电压和LED参数增加合适的限流电阻，否则可能造成电流过大。
6脚5050 RGB LED三个颜色可以同时点亮吗？
可以。三个颜色通道相互独立，可以同时工作，通过调整亮度比例实现不同颜色效果。
6脚5050 RGB LED需要几个电阻？
通常需要三个限流电阻，分别对应红、绿、蓝三个颜色通道。
6脚5050 RGB LED和RGBW LED有什么区别？
RGB LED包含红、绿、蓝三种颜色芯片，而RGBW LED增加独立白光芯片，在白光显示和亮度表现方面有所不同。实际选择需要根据应用需求确定。
