铝基板PCB是否可以设计直插LED？
铝基板PCB可以设计直插LED，但不能完全按照普通FR4 PCB的直插方式进行加工。由于铝基板内部包含导电铝芯，如果LED引脚通孔处理不当，可能导致线路短路或影响产品可靠性。
直插LED应用在铝基板上时，需要重点考虑绝缘隔离、孔位设计以及铝芯避空处理。实际设计过程中，应提前与PCB制造方确认工艺能力，避免因结构设计不匹配导致生产调整。
铝基板设计的重点不仅是安装LED，还需要同时考虑散热路径、电流承载能力以及长期使用稳定性。
为什么铝基板通常较少采用直插LED？
铝芯结构增加了加工难度
普通FR4 PCB主要由玻纤和环氧树脂组成，而铝基板通常由以下结构组成：
- 铜箔线路层；
- 导热绝缘层；
- 铝基底层。
其中铝层具有良好的导热能力，可以帮助LED释放热量，但铝本身属于导电材料。

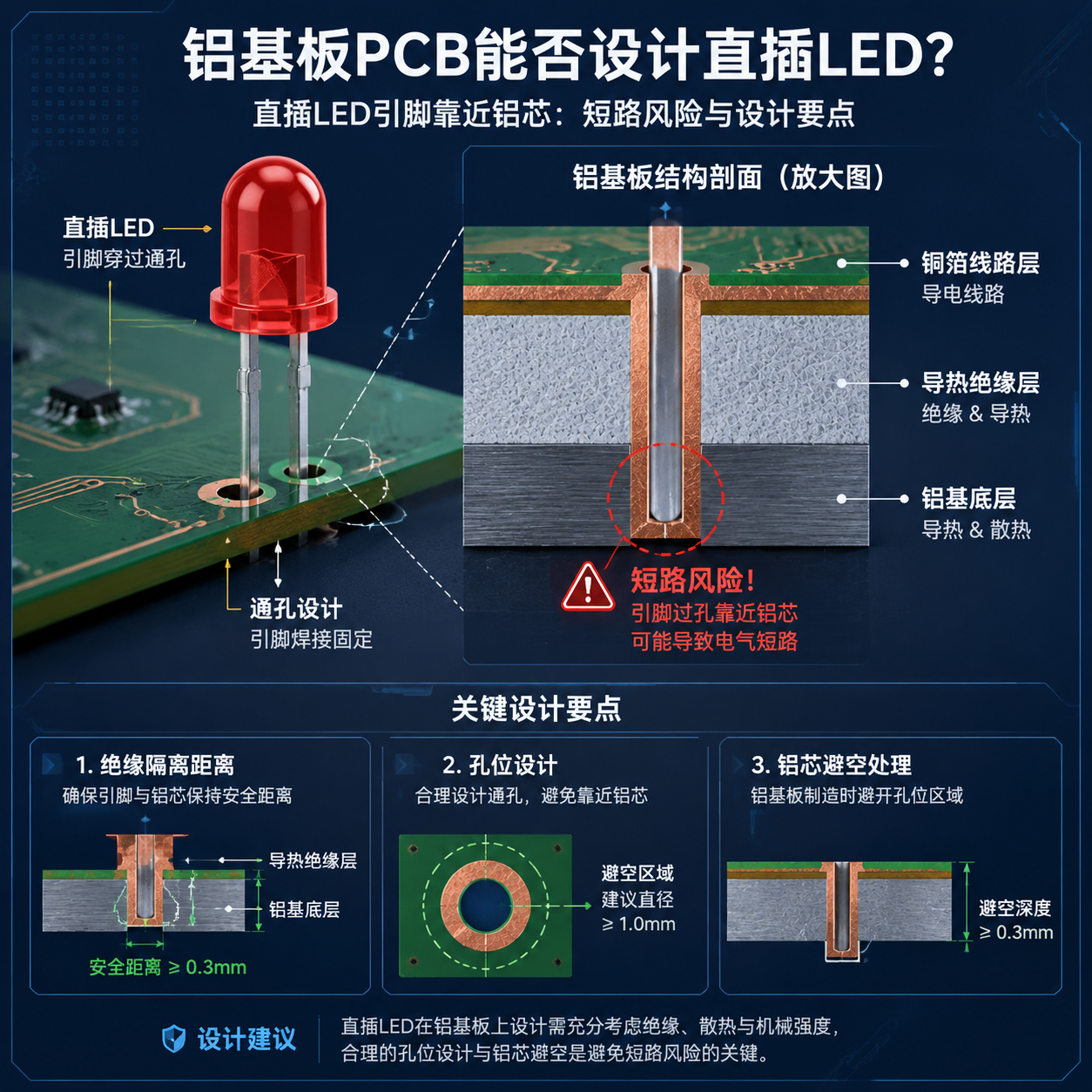

直插LED需要通过钻孔安装，如果通孔区域与铝芯距离过近，或者绝缘处理不足，就可能产生电气风险。
铝基板更适合贴片LED结构
铝基板的主要优势在于散热。
对于高功率LED应用，SMD贴片LED可以直接焊接在线路焊盘位置，缩短热量传递路径，因此更容易发挥铝基板的散热优势。
常见应用包括：
- 工业照明；
- 汽车灯具；
- 植物生长灯；
- 高亮LED灯具。
铝基板与FR4 PCB有什么区别？
| 项目 | 铝基板PCB | FR4 PCB |
|---|---|---|
| 基材结构 | 铝层+绝缘导热层+铜箔 | 玻纤环氧材料 |
| 散热能力 | 较强 | 普通 |
| 常见应用 | 高功率LED产品 | 通用电子产品 |
| 设计重点 | 散热与绝缘 | 线路布局与结构 |
当LED工作功率较高时，铝基板可以帮助降低热量积累，减少温度对LED性能的影响。
铝基板直插LED需要哪些特殊工艺？
通孔绝缘处理
直插LED安装孔不能简单按照普通PCB通孔加工，需要根据铝基板结构进行调整。
设计时通常需要关注：
- 增加孔位与铝芯之间的绝缘距离；
- 采用适合的绝缘处理方式；
- 控制钻孔尺寸；
- 避免线路区域与铝层产生干涉。
提前确认制造参数
在设计阶段，建议确认以下信息：
- 铝层厚度；
- 绝缘层厚度；
- 铜箔厚度要求；
- LED工作电流；
- 散热环境。
这些因素会影响最终产品的加工可行性和使用稳定性。
铝基板可以焊接插件元件吗？
铝基板可以焊接部分插件元件，例如连接器、大电流元件以及特殊结构LED。
不过，与普通FR4 PCB相比，铝基板插件设计需要更多考虑绝缘和加工条件。如果产品主要需求是散热，通常会优先评估贴片LED方案；如果产品更关注机械固定或特殊安装方式，直插LED也可以作为一种选择。
铝基板LED设计如何选择直插LED和SMD LED？
不同应用对LED封装形式的需求不同。
| 应用需求 | 推荐方案 |
|---|---|
| 高亮照明 | 铝基板+SMD LED |
| 大功率产品 | 铝基板+陶瓷LED |
| 显示指示 | 直插LED |
| 特殊机械固定 | 直插LED |
| 空间受限设计 | SMD LED |
如果重点是散热性能，通常需要优先考虑SMD LED或陶瓷LED。如果产品需要较强结构固定能力，直插LED可能更符合设计需求。
LED铝基板散热优势分析
LED工作时会产生热量，长期高温可能影响亮度表现和使用寿命。

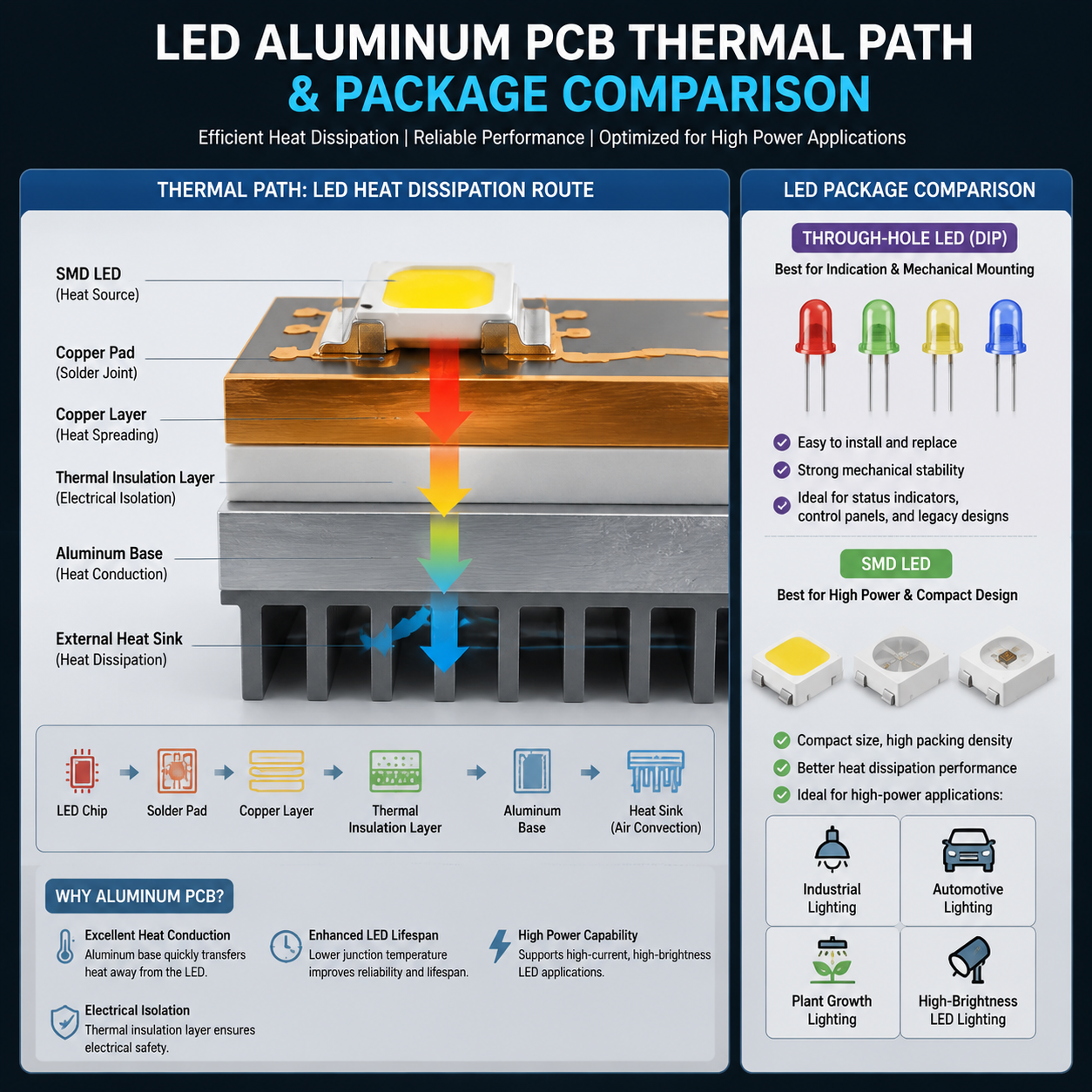

铝基板的主要散热路径通常为：
LED芯片 → 焊盘 → 铜层 → 导热绝缘层 → 铝基底 → 外部散热结构
因此，铝基板常用于需要较高散热能力的LED产品。
在实际应用中，例如工业灯具或户外照明设备，需要根据功率、工作环境以及散热结构综合选择PCB材料和LED封装形式。
铝基板PCB可以做几层？
铝基板并不局限于单层结构，常见设计包括：
- 单层铝基板：常用于普通LED照明产品；
- 双层铝基板：适用于线路需求更复杂的应用；
- 多层铝基板：用于部分特殊电子设备。
对于LED产品来说，层数并不是主要判断标准，热量传递效率和整体结构设计更重要。
恒彩电子在LED铝基板应用中的支持
恒彩电子提供多种LED产品，包括SMD2835、SMD3030、SMD5050、LED直插灯珠、陶瓷大功率LED、RGB/RGBW LED以及高显指LED等类型。
针对铝基板LED应用，可根据产品需求提供：
- LED型号选择参考；
- 功率匹配建议；
- 散热设计参考；
- 波长定制支持；
- 封装方案支持。
不同产品需要结合使用环境进行评估，例如高功率照明项目通常更关注散热性能，而显示和指示类产品则可能更关注安装方式。
铝基板直插LED常见问题
铝基板PCB可以直接安装直插LED吗？
可以设计直插LED，但不能直接采用普通PCB通孔方式，需要进行绝缘隔离和结构设计。
铝基板为什么更常使用贴片LED？
因为贴片LED可以减少热传递距离，更容易利用铝基板的导热能力，适合高功率LED应用。
铝基板上的LED出现散热问题怎么办？
需要检查LED功率、导热路径、绝缘层性能以及外部散热结构。实际效果取决于整体设计，而不仅是PCB材料。
铝基板能否进行拼板加工？
可以根据产品结构采用V-CUT、铣槽等方式进行拼板，但具体加工方式需要结合板厚和制造要求确认。
