F3的灯,驱动电流一般多少(3mm直插LED工作电流与阻值计算指南)

探讨F3的灯驱动电流一般多少，提供3mm直插LED在不同颜色下的典型工作电流与电压参数，并详解限流电阻计算方法与工业降额设计规范。在电路设计与设备指示灯应用中，明确F3的灯驱动电流一般多少是保障元器件寿命与亮度的关键。F3直插LED灯珠（直径3mm）的额定工作电流通常为 10-20mA，而在实际电路设计中，为了兼顾发光效率与使用寿命，通常推荐将驱动电流控制在 10-18mA 范围。

F3灯珠核心参数快速查阅表

F3直插LED灯珠结构与电学特征

什么是F3直插LED灯珠？

“F3”通常指代直径为 3mm 的直插式 LED 灯珠。该类灯珠采用 DIP 封装技术，配备两个引脚，可直接插装在电路板上进行焊接。因其体积小巧、光束集中，常被广泛应用于路由器、插排、仪器仪表及工业控制板的指示灯。恒彩电子研发与封装的 F3 直插灯珠，在工业级指示灯应用中表现出良好的一致性与长效寿命。

F3灯珠的外观结构与封装材料

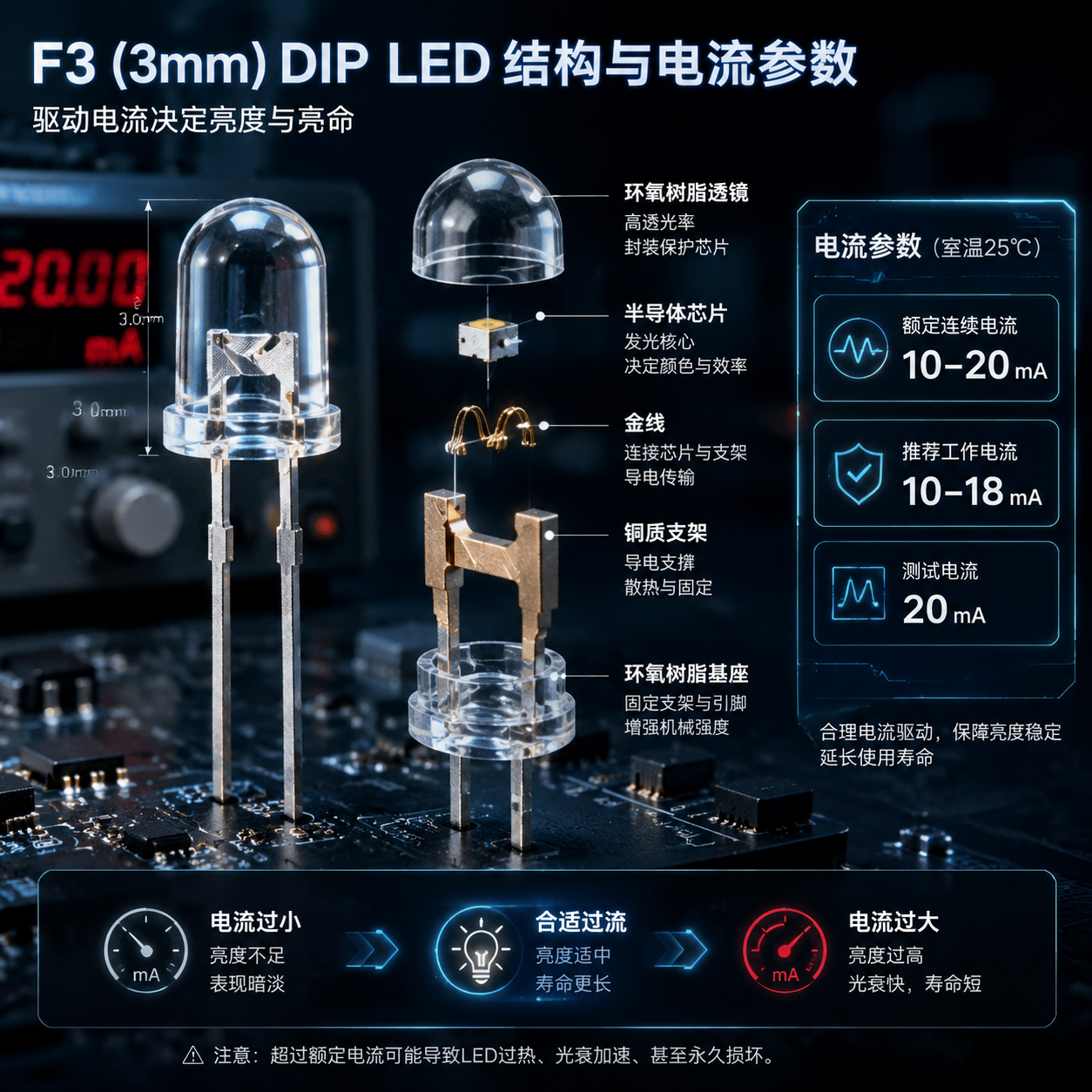

F3 灯珠内部结构由多种高品质材料精密组装而成：

• 芯片：位于核心位置的半导体芯片，是发光的源头。
• 金线：采用高纯度金线进行内部电气连接，具备优异的导电性与抗氧化能力。
• 支架：芯片承载于铜材质支架上，兼顾物理支撑与导热散热功能。
• 环氧树脂封装：外层包裹高强度环氧树脂，保护内部芯片与金线免受潮气、灰尘侵蚀，同时起到透镜的聚光或散射作用。

核心规格与基本电学参数

F3 直插灯珠的发光角度通常在 20° 到 60° 之间，聚光效果明显。在实际应用中，正向工作电压（Vf）与正向工作电流（If）是核心控制参数。工作电流直接决定了灯珠的发光强度与发热量，而正向工作电压则决定了开启和维持工作所需的电位差。

F3灯珠驱动电流的行业标准与设计考量

行业标准的20mA额定电流

根据主流 LED 厂家的规格书，F3 灯珠的标准测试和标称最大连续电流通常为 20mA。在 20mA 条件下，灯珠能达到额定的最大流明输出，规格书中的波长、色温等参数亦在此标准下测得。

实际应用中降额设计的必要性

尽管 20mA 是标称额定电流，但在实际电路设计中，通常建议将电流控制在 10mA 到 18mA 之间，进行降额设计。可靠性工程规范指出：半导体发光器件的衰减速度与工作结温呈指数相关。将工作电流降低 10% 至 20%，能显著降低芯片结温，从而使灯珠的光衰周期延长一倍以上。此外，降低工作电流可有效控制整体设备的功耗，这对于电池供电的便携式设备和密集型指示灯面板尤为重要。

最佳平衡区间：10mA至18mA

在 10mA 到 18mA 范围内，F3 灯珠的亮度已完全满足清晰指示的要求，同时发热量极低，可有效避免因长期局部发热导致周边塑料外壳或电路板基材老化的问题。

不同发光颜色下的电压与电流需求

为什么不同颜色的灯珠电压不同？

虽然各类颜色的 F3 灯珠其推荐工作电流均在 10-20mA 之间，但其正向导通电压（Vf）存在明显差异。这主要取决于制作芯片的半导体材料禁带宽度：

• 红光、黄光：通常使用磷砷化镓（GaAsP）或铝铟镓磷（AlInGaP）材料，其禁带宽度较窄，激发发光所需的电压较低，典型工作电压在 1.8V 至 2.2V 之间。
• 蓝光、绿光、白光：多采用氮化镓（GaN）或铟氮化镓（InGaN）材料，禁带宽度较宽，需要更高的电场能量激发，典型工作电压在 2.8V 至 3.4V 之间。

混合颜色应用时的设计要点

当在同一系统电路中混合使用红、绿等不同颜色的 F3 灯珠时，不可采用相同阻值的限流电阻。若强行使用等值电阻，由于绿光灯珠分压较大，其实际分得的电流会变小，导致绿色指示灯偏暗而红色指示灯偏亮。正确做法是针对每种颜色的典型电压单独计算匹配的限流电阻。

实用计算：如何配置限流电阻控制驱动电流

限流电阻的作用

F3 直插 LED 属于电流型敏感器件，其伏安特性呈指数关系。一旦施加在其两端的电压略微超过导通电压，通过的电流就会急剧上升，极易瞬间烧毁芯片。因此，必须在电路中串联限流电阻以稳定电流。

电阻计算基本公式

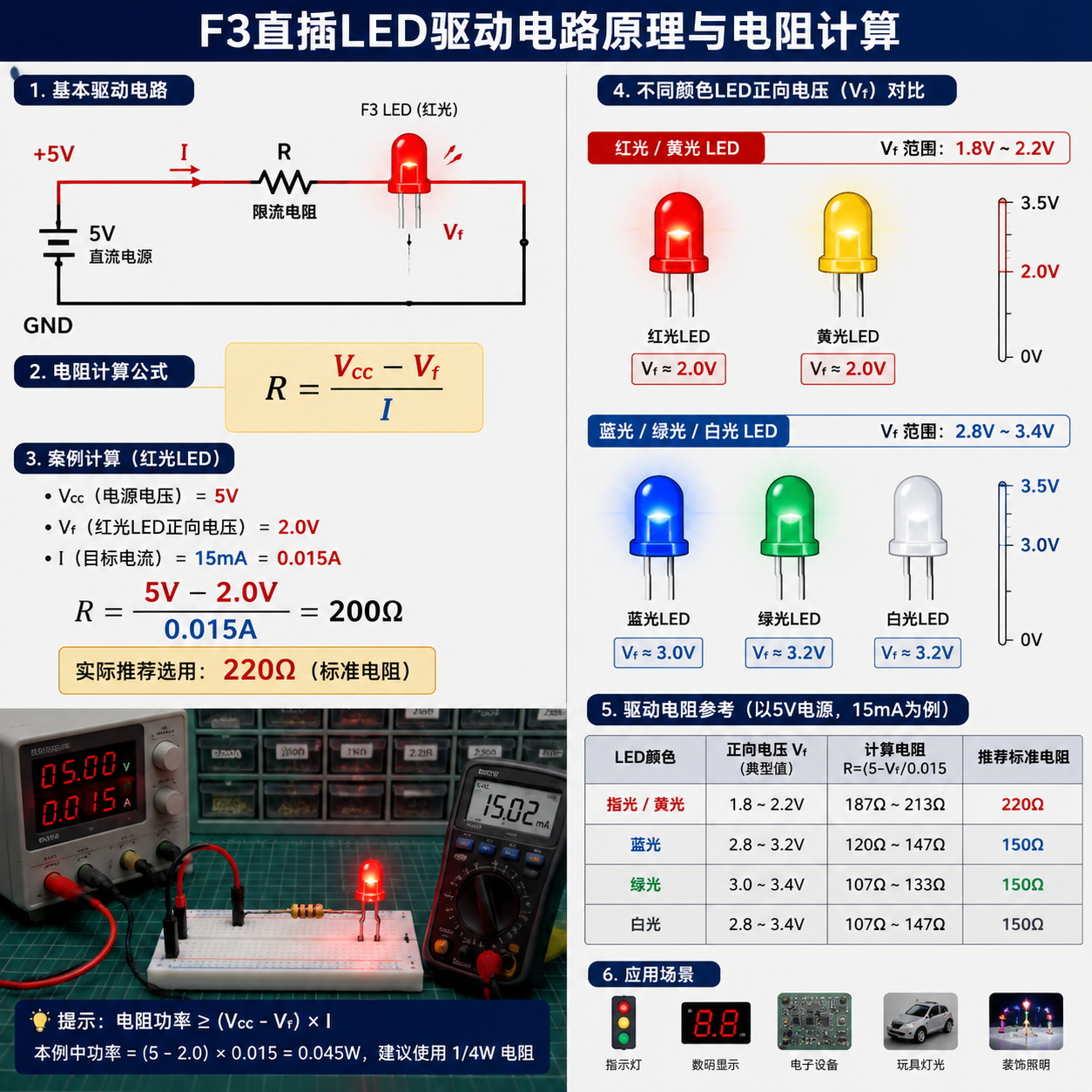

基于欧姆定律，限流电阻的计算公式如下：

$$R = \frac{V{cc} - Vf}{I}$$

• $R$：限流电阻阻值（单位：欧姆 $\Omega$）
• $V_{cc}$：系统电源电压（单位：伏特 $V$）
• $V_f$：LED灯珠的正向导通电压（单位：伏特 $V$）
• $I$：目标工作电流（单位：安培 $A$，如 $15 ext{mA} = 0.015 ext{A}$）

电阻选型实例分析

假设电源电压 $V{cc}$ 为 5V，选用一颗红色 F3 灯珠（$Vf$ 取典型值 2.0V），设定目标驱动电流为 15mA（即 0.015A）：

1. 计算压降：限流电阻需分担的电压 $UR = V{cc} - V_f = 5 ext{V} - 2.0 ext{V} = 3 ext{V}$。
2. 计算阻值：$R = \frac{3 ext{V}}{0.015 ext{A}} = 200\Omega$。
3. 标准阻值靠拢：在实际采购中，若无 200 欧姆的精准阻值，可选用市场上最接近的标称标准电阻，如 220 欧姆。此时实际电流约为 13.6mA，亮度无明显肉眼偏差，且更利于灯珠保护。

F3与F5直插LED的选型差异与关联

尺寸与物理规格对比

F3 与 F5 最直观的区别在于外形尺寸。F3 的封装直径为 3mm，而 F5 的直径为 5mm。F3 体积更小，引脚间距和直径相对更细，适合空间受限的高密度 PCB 板。

电流特性的异同

在电学参数上，F3 与 F5 的电流需求几乎完全一致。这是一个常见的认识误区，认为 F5 尺寸大则需要更大的驱动电流。实际上，两者内部使用的发光芯片规格通常相同，只是外部环氧树脂透镜的尺寸不同。因此，F5 的标称额定电流同样是 20mA，推荐工作电流也是 10-18mA。

选型场景建议

• 选用 F3：适用于高密度阵列指示、紧凑型控制面板、网络交换机接口指示等空间受限的场景。
• 选用 F5：适用于大型仪器仪表的电源状态指示、远距离观测指示或家用电器面板等需要较大发光面积的场景。

典型驱动电路设计与保护措施

基础直流（DC）驱动

最基础的接法是直流电源、限流电阻与 F3 灯珠串联。此方案结构简单、工作稳定，适用于无需调光的单色状态指示。

脉宽调制（PWM）调光设计

在需要调节亮度或实现呼吸灯、渐变效果的场景中，可通过单片机输出 PWM 信号。通过控制占空比调节平均工作电流。需注意，尽管 LED 可承受一定的脉冲电流，但最大脉冲电流不应超过 100mA，且占空比和脉宽需严格限制在规格书安全区内。

交流（AC 220V）指示灯接法

若将 F3 灯珠直接用作 220V 交流市电指示，需串联 100kΩ 至 200kΩ 的大阻值降压限流电阻。由于 LED 的反向耐压值通常仅为 5V 左右，在交流电的反向半周极易被击穿，因此必须在电路中串联或反向并联一颗高压整流二极管（如 1N4007）进行反向阻断保护。

工业级应用中的电流选型与工艺规范

批量一致性控制

在工业级批量生产中，元器件的一致性是保证产品良率的关键。恒彩电子建议，工业应用应选用经过严格分光分色工艺筛选的产品，确保同批次 F3 灯珠在指定工作电流下的波长、亮度及电压波动控制在极窄范围内，避免指示灯亮度不均。

恶劣环境下的降额设计

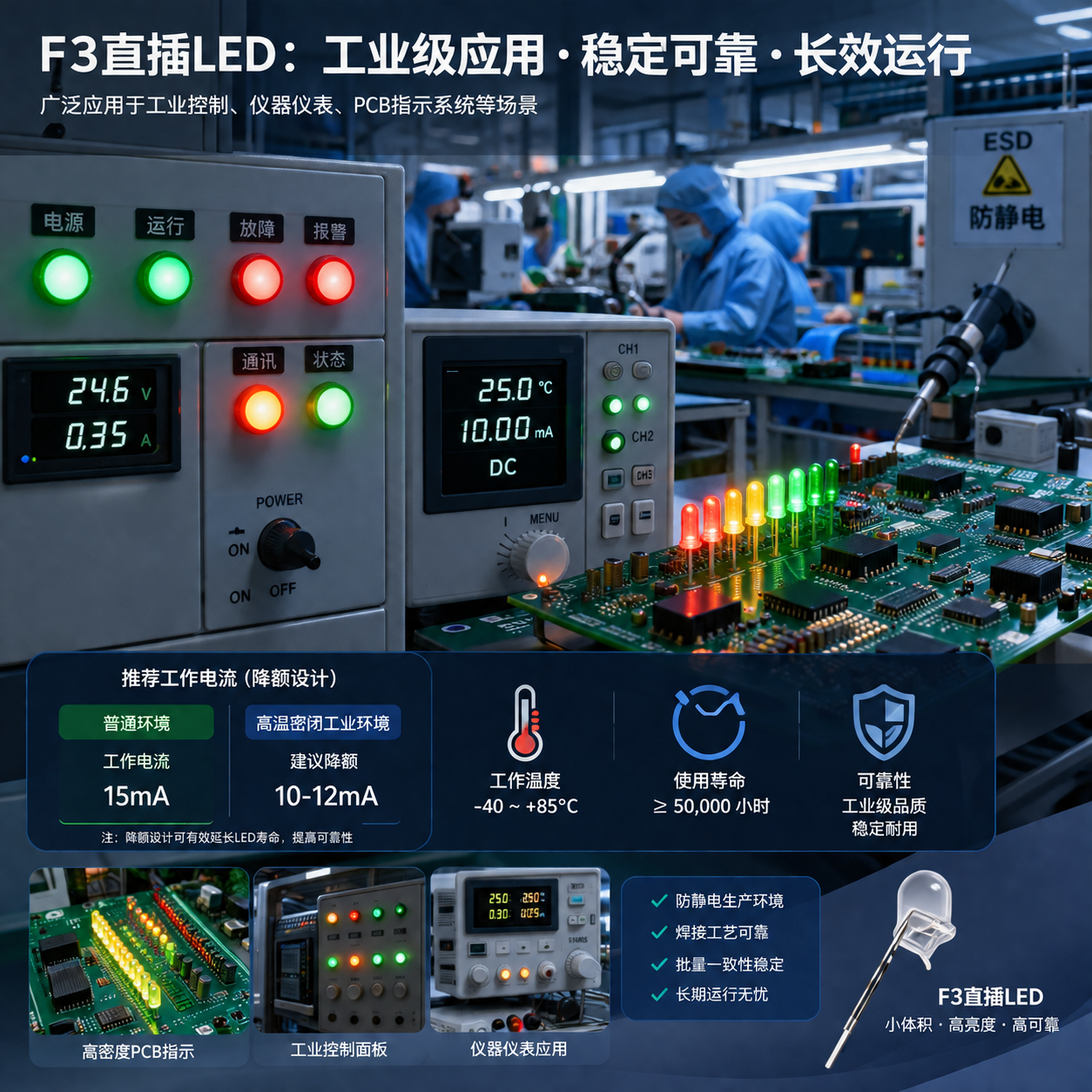

若设备运行于高温、密闭或散热条件较差的工业控制箱内，建议将 F3 的实际工作电流进一步降至 10-12mA。通过主动降低功耗和发热量，确保灯珠在 85℃ 等极端环境下仍能稳定运行数万小时。

防静电与焊接工艺规范

F3 直插灯珠对静电较为敏感，生产装配线应具备完善的静电防护体系（如佩戴防静电手环、静电接地等）。在焊接工艺方面，建议采用波峰焊或手工焊接时，焊接温度控制在 260℃ 以内，单次焊接时间不超过 3 秒，且避免在引脚根部过度弯折，防止拉伤内部金线。

常见问题解答 (FAQ)

F3灯珠可以直接连接5V电源吗？

不能。LED 是电流敏感器件，直接连接 5V 电源由于缺乏限流元件，电流会瞬间飙升导致芯片烧毁。必须串联一个 200 欧姆左右的限流电阻。

为什么在相同电流下，不同颜色的F3灯珠视觉亮度不同？

主要原因在于人眼对不同波长光线的视觉灵敏度不同。人眼对 555nm 附近的绿光和黄绿光最为敏感，而对红光、蓝光相对迟钝。因此，即使在相同的 15mA 电流下，绿光灯珠看起来通常会比红光灯珠更为明亮。此外，不同发光材质芯片的内量子效率也存在客观差异。

怎样快速辨别F3直插灯珠的正负极？

• 看引脚长度：全新未剪脚的灯珠，长脚为正极（阳极），短脚为负极（阴极）。
• 看内部结构：若引脚已被剪平，可透过环氧树脂外壳观察内部支架，金属片较小的一端连接正极，金属片较大（呈碗状承载芯片）的一端为负极。
