LED灯珠频繁死灯？本文深入排查静电击穿、金线断裂、支架硫化及驱动过载等核心原因，提供系统化预防方案，帮您降低灯具失效风险。
在LED照明与显示屏制造中，灯珠“死灯”是影响产品寿命与良率的核心痛点。很多采购商和工程师常将失效归咎于单一的质量问题，却忽视了封装工艺、焊接温度以及驱动电源中的隐形雷区。深入剖析LED灯珠死灯原因大揭秘！90%的人都踩了这些坑，从芯片微观失效到产线实操细节，有助于建立系统化的排查与预防方案。

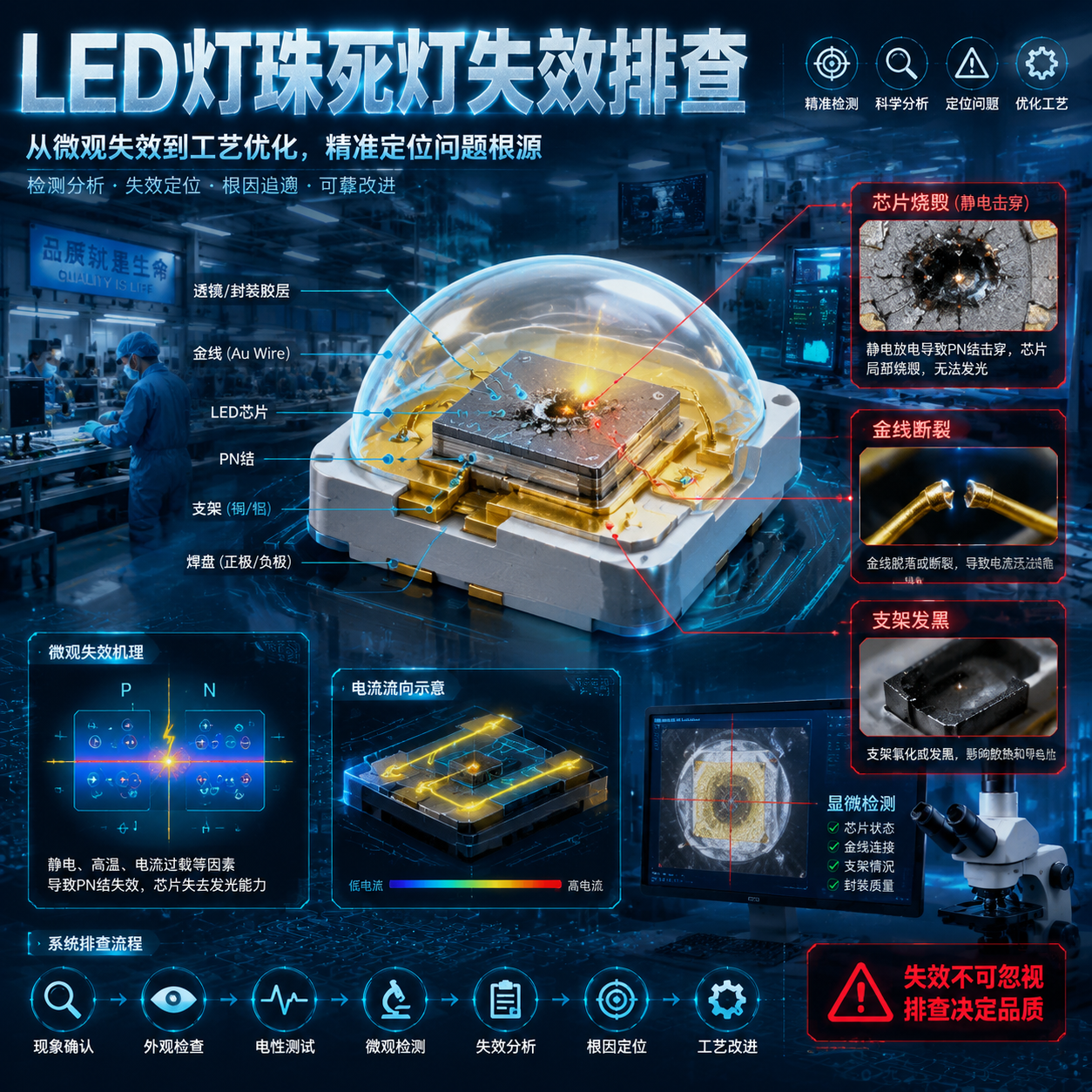

📌 核心避坑要点一览表
| 核心问题 | 主要死灯原因 | 避坑绝招 |
|---|---|---|
| 芯片烧毁 | 静电击穿（ESD）、芯片本身有缺陷 | 选择抗静电能力强的优质芯片 |
| 金线断开 | 焊接温度过高、热胀冷缩拉断金线 | 严格控制焊接温度，使用高品质金线封装 |
| 支架发黑 | 硫化、氧化、镀层太薄 | 避免在含硫环境使用，选择镀银层厚的灯珠 |
| 电源击穿 | 驱动电流过大、浪涌冲击 | 使用合格的恒流电源，做好电路保护 |
一、 LED灯珠死灯的两种典型失效模式
LED灯珠死灯是指灯珠失去发光能力。在实际应用与失效分析中，这种现象主要分为两种截然不同的物理失效模式。
1. 漏电流过大导致PN结失效
当芯片内部发生局部短路时，电流不再通过发光区域，而是直接从阻值极低的通路流走。此时，灯珠虽然处于通电状态，但电能无法转化为光能。在这种情况下，失效灯珠在电路中等效于一个普通电阻。虽然该灯珠本身不亮，但由于其仍具导电性，与其串联的其他灯珠可能依然会正常发光。这种失效具有较强的隐蔽性，通常需要借助专业仪器测量漏电流才能确诊。
2. 内部引线断开造成彻底开路
当发光芯片与管脚之间的键合引线（通常为金丝）断裂时，整个物理回路被彻底切断。如果灯具采用串联电路设计，单颗灯珠的开路失效会导致整串灯瞬间全部熄灭。这是终端用户最常遇到的死灯现象。
二、 芯片层面的失效诱因：静电击穿与晶格缺陷
芯片作为LED的核心发光部件，其物理完整性直接决定了灯珠的启辉与寿命。
1. 静电放电（ESD）对PN结的瞬时破坏
静电是半导体器件的隐形杀手。在生产、组装或人体接触过程中，积累的静电电压极易达到数千伏。而未经特殊防护的LED芯片，其耐压极限通常仅为几百伏。当静电释放时，瞬时高压会在芯片内部形成极高的电流密度，直接击穿PN结，导致芯片内部结构烧毁。在显微镜下，可观察到击穿点呈现微小的熔融孔洞。
2. 芯片制造过程中的微观晶格缺陷
部分低成本、非正规渠道的芯片，在生长过程中可能存在晶格错位、杂质污染等微观缺陷。这些缺陷在初期点亮时表现正常，但在持续的电热应力作用下，缺陷会加速扩散，最终导致PN结在正常工作电流下发生热击穿。
专家视点： LED芯片的抗静电能力（ESD等级）直接决定了其在复杂电网与装配环境中的存活率。若芯片本身存在微观缺陷，微小的电应力波动即会诱发局部过热，导致不可逆的烧毁。
3. 如何评估与检测芯片的抗静电等级
在器件选型时，必须审查芯片的ESD测试报告。优质芯片的抗静电指标通常可达到人体模式（HBM）2000V以上，而劣质芯片可能低于500V。根据应用环境的电磁复杂度，选择匹配的抗静电等级是预防早期死灯的关键。
三、 封装工艺与材料缺陷：支架、金线与胶水匹配性
封装工艺不仅为芯片提供物理保护，还承担着散热与电信号传输的职能。任何材料缺陷都可能导致系统级失效。
1. 支架镀银层厚度与抗氧化/硫化能力
LED支架通常由铜或铁基材配合工程塑料（如PPA、PCT或EMC）制成。为提升反射效率和导电性，支架表面会进行镀银处理。若镀银层厚度不足，空气中的水分、氧气或硫化物极易穿透镀层，与基材铜发生化学反应，导致支架发黑。这不仅会降低光通量，还会使热阻急剧上升。恒彩电子在采购支架等封装原材料时，通过严格检测每批次镀银层厚度，确保其在大电流与恶劣环境下的抗氧化表现。
2. 键合引线材质：金丝与铜合金线的性能差异
高可靠性LED灯珠内部采用99.99%的高纯度金丝作为电极连接线。金丝具有极佳的延展性、导电性与抗氧化能力。部分低价灯珠为降低成本，改用铜线或合金线。铜线在高温下极易氧化变脆，在热应力循环中易发生断裂，导致开路死灯。
3. 封装胶水热膨胀系数（CTE）与金线拉断风险
封装所使用的环氧树树或硅胶，其热膨胀系数与内部芯片、金线及支架存在差异。在频繁的开合灯过程中，灯珠经历剧烈的温度循环。若胶水配方不佳、热膨胀系数过大，热胀冷缩产生的机械拉力会直接作用于纤细的键合引线上，将其从焊点处拉断。
四、 焊接与组装过程中的热冲击与静电失控
即使出厂检测合格的灯珠，在装配焊接阶段若操作不当，也会出现大面积的“内伤”甚至死灯。
1. 回流焊温度曲线不当引发的内应力
在SMT自动贴片线上，回流焊温度曲线必须严格按照器件规格书设定。若预热区升温过快，或回流峰值温度超出灯珠承受极限，内部异质材料因膨胀速度不一致，会产生强大的剪切应力。这种物理冲击可能导致胶水与支架剥离，或直接拉断金线。
2. 手工焊接中的温度过载与时间控制
在维修或小规模组装中，手工电烙铁焊接是常见的操作。若烙铁温度设定过高（如超过350℃），或在灯珠管脚处停留时间超过3秒，高温会沿着引脚直接传导至芯片与键合焊点，导致内部共晶层或金球熔化，造成永久性热损坏。
3. 产线静电防护与接地规范
焊接设备、工作台及操作人员若未建立有效的静电防护体系（如未佩戴防静电手环、烙铁未可靠接地），焊接瞬间积聚的静电荷会通过引脚直接释放至芯片，导致芯片在上线前即被击穿。
五、 驱动电源与电网冲击：系统级失效的首要因素
行业统计显示，大比例的LED死灯并非源于灯珠自身，而是由于电源驱动设计缺陷或电网波动。
1. 浪涌电流对芯片PN结的毁灭性冲击
电网中大功率设备的启停、雷击等都会产生瞬态浪涌电压。若驱动电源缺乏防浪涌设计，该脉冲电压会转化为瞬时高电流冲击LED芯片。这种过电冲击（EOS）会导致芯片发生严重的局部过热甚至熔毁，在显微镜下可见芯片表面有明显的黑色烧焦痕迹。
2. 恒流驱动与恒压驱动的安全性对比
LED属于半导体电流型器件，其伏安特性呈指数关系。随着结温升高，其正向导通电压会降低。若采用恒压源驱动，极易引发“温度升高-电阻降低-电流增大-温度更高”的恶性循环，最终导致热击穿。因此，采用高品质的恒流驱动电源是保障LED灯珠安全运行的基础。
3. 电路设计中的过流与过压防护机制
优秀的灯具电路设计通常会在输入端加装压敏电阻（MOV）、瞬态电压抑制器（TVS）等防浪涌元器件，以此吸收瞬态过电压，防止高压脉冲直接作用于LED灯珠。六、 散热设计缺陷与环境侵蚀：加速灯珠失效的慢形杀手
电热应力与环境化学侵蚀是导致LED灯珠性能衰减甚至死灯的长期诱因。
1. 热阻过大导致芯片结温异常升高
LED工作时约有70%以上的电能转化为热能。若散热片设计不足、导热硅脂涂抹不均或存在气隙，热量无法及时导出，会导致芯片结温异常升高。高结温会加速胶水老化、降低芯片发光效率，严重时导致芯片烧毁。
2. 湿气入侵与有害气体（硫化物）的腐蚀路径
潮湿环境下的水分会逐渐渗透通过封装胶水。一旦接触到内部金属电极，极易发生电化学腐蚀。此外，若灯具周边配件（如橡胶密封圈、劣质玻璃胶、油漆）中含有硫元素，释放的硫化气体渗透入灯珠，会与支架镀银层发生硫化反应，生成黑色的硫化银，导致光衰及开路死灯。
3. 陶瓷基板与普通铝基板的导热性能差异
在高功率或高温度应用场景中，普通铝基板或FR4基板的导热系数（通常为1.0-3.0 W/m·K）已无法满足散热需求。此时采用陶瓷基板（如氮化铝，导热系数可达170 W/m·K以上），能有效降低系统整体热阻，确保芯片在安全结温下运行。七、 行业失效数据统计与典型案例剖析
1. LED灯具失效原因分布比例
失效分析实验室的数据表明，在非正常失效的LED灯具中：
驱动电源及电网冲击（EOS） 导致失效的比例约占 60%；
散热系统设计缺陷 导致的过热失效约占 20%；
封装工艺及材料缺陷（如金线断裂、支架氧化）约占 10%；
芯片本身微观缺陷及静电击穿（ESD） 约占 10%。
2. 典型案例：户外亮化项目因酸性玻璃胶导致的集体死灯
某户外亮化项目在运行三个月后出现大面积死灯。经实验室切片及显微镜分析，发现死灯灯珠的支架表面严重发黑。光谱分析确认为硫化银成分。经现场排查，施工方在灯具防水密封时，使用了廉价的酸性硅酮玻璃胶。该胶在固化过程中释放出酸性硫化气体，在密闭灯具腔体内积聚，最终导致灯珠支架整体硫化，金线脱落，引发集体死灯。
八、 LED灯珠死灯预防与优质选购指南
1. 评估源头封装厂的技术实力与品控体系
选购LED器件时，应重点考察封装厂的设备精度、原材料供应链及品控标准。选择具备完善实验室检测能力的源头厂商（如恒彩电子），其出厂产品经过高温高湿、冷热冲击等信赖性测试，能大幅降低因封装缺陷导致的早期失效概率。
2. 根据应用场景精准选型
针对不同的工作环境选择匹配的封装形式。例如，普通室内照明可选用性价比高的SMD系列；而高温度、大功率、高可靠性要求的场景，则应优先选用EMC、PCT或陶瓷基板封装的灯珠，以确保其抗热应力与抗老化性能。
3. 制造端严格执行工艺规范
在灯具组装线，应建立严密的防静电接地系统，定期检测防静电手环与工作台台垫。同时，必须使用温度测试仪对回流焊炉温进行实际测量，确保焊接温度曲线完全符合器件技术规格书。九、 现场快速诊断与实验室失效分析方法
1. 万用表二极管档的现场排查步骤
将数字万用表拨至“二极管档”，红表笔接灯珠正极，黑表笔接负极。若灯珠微亮且万用表显示正常正向压降数值（通常为1.8V-3.4V），说明灯珠功能完好。若无反应且万用表显示开路，或万用表发出蜂鸣声（显示阻值接近零），则可判定灯珠已发生开路或短路失效。
2. 实验室切片与显微镜下的微观分析
对于批量或原因不明的失效，可通过化学去胶（使用热酸或专用溶剂剥离封装胶水）显露内部结构。在金相显微镜或扫描电镜（SEM）下，观察芯片表面是否有烧熔点、金丝键合点是否脱落、支架镀层是否硫化，从而准确定位失效根本原因。
3. 虚焊与接触不良的应急处理
在热应力作用下，焊脚可能产生微小裂纹导致虚焊。可在加热状态下轻压灯珠，若灯珠恢复点亮，证实为虚焊。应对焊点进行补焊，并优化回流焊温度曲线或钢网开孔设计。十、 LED灯珠死灯常见问题解答（FAQ）
Q1: 为什么LED灯珠在刚点亮时正常，使用几分钟后突然熄灭，冷却后又能点亮？
这通常是由于虚焊或内部金线微裂纹导致的。当灯珠受热膨胀时，断裂处分离形成开路；冷却收缩后，导电介质重新接触。建议使用万用表或通过热成像仪观察异常温升焊点，进行重新补焊。Q2: 如何简单判断死灯是芯片烧了还是金线断了？
在没有专业实验室设备的情况下，可使用万用表二极管档测试。若万用表显示为开路（电阻无穷大）且灯珠不亮，通常为金线断裂或封装开路；若显示电阻极低或接近零（短路），则多为芯片被静电或过电流击穿。
Q3: 为什么在户外潮湿环境下的LED灯具更容易出现死灯？
潮湿环境中的水分会通过封装胶水与支架的缝隙渗透。在电场作用下，水分会导致内部电极发生电化学腐蚀，甚至产生金属迁移（电迁移），导致芯片短路或引线断裂。户外灯具必须做好IP防护等级设计，并选用气密性更佳的封装形式（如玻璃封装或EMC/陶瓷封装）。
