rgb灯珠串接电阻(限流计算公式与分色接线方法)

本文提供rgb灯珠串接电阻的计算方法与接线方案。通过分析红、绿、蓝三色LED的电学特性差异，给出5V与12V下的电阻选型实例，助您规避烧灯与发热风险。

在LED电路设计与DIY项目中，RGB灯珠因发热严重、甚至瞬间烧毁是常见的电路故障。这通常是由于限流电阻匹配不当或未接电阻所致。本文将详细解析RGB灯珠限流电阻的计算公式、接线方式及常见误区。

一、 RGB灯珠限流电阻快速速查表

下表以常见工作电流 20mA（0.02A）为基准，列出了在5V和12V直流电源下，RGB三色通道推荐串接的电阻阻值及参数：

⚠️ 重要提示：切勿让红、绿、蓝三色芯片共用一个限流电阻。由于红光芯片的导通电压最低，共用电阻会导致电流几乎全部流向红光通道，不仅会使绿光和蓝光无法点亮，还会因电流过载烧毁红光芯片。

二、 RGB灯珠为什么必须串接电阻？原理与风险解析

2.1 LED的非线性伏安特性

发光二极管（LED）属于电流驱动型半导体器件，其导通后的伏安特性呈非线性。当施加在LED两端的电压超过其正向导通电压（Vf）后，微小的电压升高都会导致通过LED的电流呈指数级上升。如果不接电阻进行限流，电流将迅速超出灯珠的最大额定值。

2.2 热失控（Thermal Runaway）效应

LED芯片的半导体阻抗具有负温度系数特征，即芯片温度越高，其等效阻抗越低。在恒压源供电且无电阻限流的电路中，温度上升会导致电流进一步增大，而电流增大又会产生更多热量，形成恶性正反馈。这种现象被称为热失控，会在数秒内使灯珠因过热而烧毁。

2.3 电阻在电路中的限流与分压作用

在电路中，rgb灯珠串接电阻起到分压和限流的双重作用。电阻分担了电源电压中超出灯珠正向导通电压的部分，并将工作电流锁定在安全的设计范围内。作为LED领域的专业制造企业，恒彩电子在灯珠出厂前均进行过严格的电学性能耐受测试，但合理的外部限流电路设计依然是系统长期稳定工作的必要前提。

行业LED应用工程师指出：

“在驱动电路设计中，限流电阻是保护PN结的物理屏障。省略限流电阻不仅会缩短灯珠寿命，还可能因过热导致控制板烧毁。”

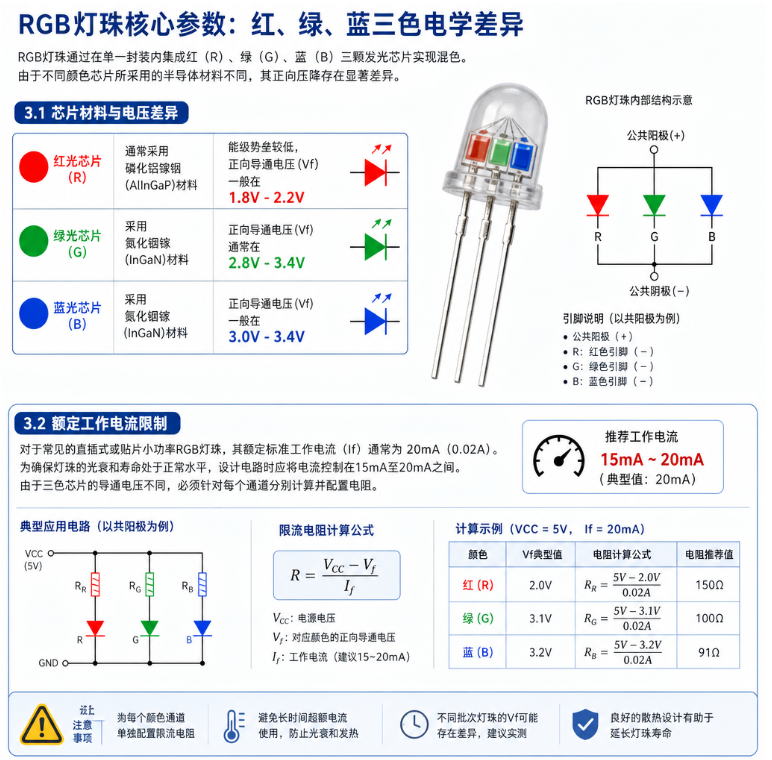

三、 RGB灯珠核心参数：红、绿、蓝三色电学差异

RGB灯珠通过在单一封装内集成红（R）、绿（G）、蓝（B）三颗发光芯片实现混色。由于不同颜色芯片所采用的半导体材料不同，其正向压降存在显著差异。

3.1 芯片材料与电压差异

• 🔴 红光芯片：通常采用磷化铝镓铟（AlInGaP）材料，能级势垒较低，正向导通电压（Vf）一般在 1.8V - 2.2V 之间。

• 🟢 绿光芯片：采用氮化铟镓（InGaN）材料，正向导通电压（Vf）通常在 2.8V - 3.4V 之间。

• 🔵 蓝光芯片：同样采用氮化铟镓（InGaN）材料，正向导通电压（Vf）一般在 3.0V - 3.4V 之间。

3.2 额定工作电流限制

对于常见的直插式或贴片小功率RGB灯珠，其额定标准工作电流（If）通常为 20mA（0.02A）。为确保灯珠的光衰和寿命处于正常水平，设计电路时应将电流控制在15mA至20mA之间。由于三色芯片的导通电压不同，必须针对每个通道分别计算并配置电阻。

四、 黄金计算公式：RGB灯珠串接电阻计算步骤

计算限流电阻的阻值需遵循欧姆定律，公式如下：

📝 限流电阻阻值 (R) = (电源电压 - 灯珠正向电压 Vf) ÷ 设计工作电流 (I)

4.1 5V电源系统下的阻值计算实例

假设使用 5V电源 驱动，设计工作电流为 20mA（即0.02A）：

• 红光通道 (Vf = 2.0V)：R = (5V - 2.0V) ÷ 0.02A = 150Ω（选择标称阻值 150Ω 的标准电阻）

• 绿光通道 (Vf = 3.0V)：R = (5V - 3.0V) ÷ 0.02A = 100Ω（选择标称阻值 100Ω 的标准电阻）

• 蓝光通道 (Vf = 3.2V)：R = (5V - 3.2V) ÷ 0.02A = 90Ω（实际应用中可选用 100Ω 保证稳定性）

4.2 12V电源系统下的阻值计算实例

若改用 12V电源，工作电流仍为 20mA：

• 红光通道 (Vf = 2.0V)：R = (12V - 2.0V) ÷ 0.02A = 500Ω（实际可选最接近的标称电阻 510Ω）

• 绿光通道 (Vf = 3.0V)：R = (12V - 3.0V) ÷ 0.02A = 450Ω（实际可选标称电阻 470Ω）

五、 单电阻并联 vs 独立电阻：RGB接线架构对比

在接线设计中，严禁为了简化电路而将红、绿、蓝三个阳极或阴极直接并联后共用一个限流电阻。

5.1 共用电阻的“抢电流”物理机制

由于红光的导通电压（约2.0V）远低于蓝光和绿光（约3.0V），如果三者并联共用一个电阻，并联支路两端的电压会被红光芯片钳位在2.0V左右。此时，由于电压未达到绿光和蓝光的导通门槛，绿光和蓝光将无法点亮，而电流会全部涌入红光通道，导致红光芯片因严重超载而烧毁。

5.2 独立限流对PWM混色与亮度均衡的意义

采用独立电阻接线，每个通道的电流互不干扰。这不仅保证了RGB三色的发光亮度均衡，更在进行PWM（脉宽调制）调光混色时，确保输出色彩的纯正度，避免出现偏色或调光失真。

5.3 标准接线拓扑结构

• 共阳极RGB灯珠：公共端连接电源正极，红、绿、蓝三个阴极引脚分别串接各自的计算电阻，再接入控制器或单片机的输入/输出端口。

• 共阴极RGB灯珠：公共端连接电源负极（GND），红、绿、蓝三个阳极引脚分别串接各自的电阻，再接入电源正极或控制端。

六、 多颗RGB灯珠的串并联阻值配置

在多灯珠级联的项目中，需要根据电源电压和应用场景选择合适的拓扑布局。

6.1 串联限流方案（适用于高压电源）

当电源电压较高（如12V或24V）时，推荐将同色芯片进行串联：

• 公式：R = (电源电压 - N × Vf) ÷ I （N 为单色串联的灯珠数量）

• 示例：在12V电源下串联3颗红光灯珠（单颗 Vf = 2.0V），总压降为 6.0V。电阻阻值 R = (12V - 6V) ÷ 0.02A = 300Ω。

• 优点：各灯珠电流完全一致，整体亮度均匀，且系统电能转换效率较高。

6.2 并联限流方案（适用于低压电源）

在5V等低压系统下，由于电压不足以支撑多颗灯珠串联，应采用并联结构：

• 接线规则：每一路“灯珠+独立限流电阻”作为一个独立的支路，多个支路并联在电源两端。严禁将多颗灯珠直接并联后再接入单个电阻。

七、 常见接线故障与安全防范

7.1 无电阻直连的物理损伤

直接将LED连接到超出其工作电压的恒压电源上，会导致PN结产生瞬时大电流。金丝引线会因瞬间过热而熔断，灯珠表现为通电瞬间闪烁后彻底熄灭。

7.2 忽略电阻额定功率导致的发热风险

电阻的功耗计算公式为 P = I² × R。在电压差较大的电路中（如24V驱动单颗红光），电阻上的分压极大。若计算所得功耗超过常用贴片电阻或1/4W插件电阻的额定功率，电阻会剧烈发热、焦黑甚至烧毁。此时必须选用1/2W或更高功率的金属膜电阻。

7.3 极性反接与虚焊排查

LED具有单向导电性，反向接入时虽不发光，但若反向电压过高（通常大于5V），可能会造成击穿。焊接时应使用万用表二极管档确认引脚极性，防止虚焊导致接触电阻变大、电流不稳。

八、 优质RGB灯珠的关键工艺标准

在LED照明与显示模组的设计中，除了电路计算，灯珠本身的材料品质也决定了系统的寿命。恒彩电子在RGB灯珠封装中采用了一系列保障工艺：

• 高一致性芯片封装：选用发光波长误差极小的芯片，正向电压（Vf）波动极窄，降低了因芯片个体差异导致的混色不均风险。

• 高纯度双金线焊接：内部连接线采用 99.99% 纯金双线焊接，具备极高的载流能力和耐冲击性，避免因瞬态电流波动导致开路。

• 红铜散热支架与高折射率环氧封装：红铜支架提供低热阻散热通道，配合抗黄变封装胶水，有效延缓光衰，配合正确的外部限流电阻，系统工作寿命可达数万小时。

常见问题解答 (FAQ)

FAQ 1：RGB灯珠串接电阻时，电阻接在正极引脚还是负极引脚？

从电路原理上讲，电阻接在LED的正极引脚或负极引脚效果是完全一样的，都能起到限流作用。在实际布线中，通常根据PCB走线便利性或控制端（共阳/共阴）的设计来决定。

FAQ 2：可以使用一个100欧姆的电阻，同时用在红、绿、蓝三个通道上吗？

不建议这样做。因为红、绿、蓝三色芯片的正向压降（Vf）不同，如果使用相同阻值的电阻，由于红光的电压差最大，流经红光的电流会明显大于绿光和蓝光，导致红光过亮，且存在过热风险。应根据公式分别为每种颜色计算专属阻值。

FAQ 3：为什么接了电阻后，红光看起来还是比蓝绿光更刺眼？

这与人眼对不同波长光线的敏感度（视觉敏感度）有关。在相同的电流（如20mA）下，人眼对红光或绿光的感知可能比蓝光更强烈。若需要视觉上的亮度平衡，可以通过增大红光通道的电阻值（如降低红光电流至10mA-15mA）来进行亮度微调。

FAQ 4：贴片电阻（如0805、0603）可以用作RGB灯珠的限流电阻吗？

可以，但必须进行功率校验。5V电源系统下，单个通道电阻上的功耗一般在 0.02W - 0.06W 左右，常见的0805（1/8W）或0603（1/10W）贴片电阻完全可以胜任。但在12V或更高电压系统下，需计算实际功耗是否超标。
