U / IC是什么意思？看懂PCB上的U、IC、U1、U2

U / IC是什么意思？简单说，IC是集成电路本身，U是原理图和PCB上给这类器件用的位号前缀。读懂U1、U2，也就能更快看懂图纸、BOM和维修记录。

很多人第一次看PCB丝印或原理图时，都会被 U、IC、U1、U2 这些标记绕住。其实它们并不复杂：IC 是元件本身的类型，U 是图纸里的编号方式。一旦把这层关系理清，后面看BOM、查芯片位置、和工程师沟通都会顺畅很多。

先说最直接的答案

在电子设计里：

• IC = Integrated Circuit = 集成电路
• U = 芯片类器件在原理图或PCB上的位号前缀

所以：

• U1 通常表示第1颗IC
• U2 通常表示第2颗IC
• U5 通常表示第5颗IC

IC 说明“它是什么”，U 说明“图纸上怎么叫它”。

这也是为什么你在产品介绍里会看到“驱动IC”“电源IC”，而在图纸、PCB丝印、BOM里更常看到 U1、U2、U3。

为什么很多PCB上写U，不直接写IC？

最主要的原因是：U更适合做位号前缀。

更短，更适合丝印和图纸排版

PCB空间通常很紧，尤其是小型控制板、LED驱动板、高密度模组。相比 IC1，U1 更短，更容易放在丝印里，也更便于阅读。

更统一

电子设计里常见的位号前缀本来就是一套简写系统：

• R：电阻
• C：电容
• L：电感
• D：二极管
• Q：三极管 / MOS管
• U：集成电路

这样做的好处是，工程师扫一眼就能大致判断器件类别。

能减少混淆

字母 I 和数字 1 在一些字体、老文档或小尺寸丝印里容易看起来很像。相比之下，U1 一般比 IC1 更清楚，维修和检验时也不容易误判。

也是长期沿用的工程习惯

很多EDA软件和企业模板默认都会把芯片类器件设为 U。像 Altium Designer、KiCad、OrCAD、Cadence、EasyEDA 这类工具都支持自定义，但实际项目里仍以 U 最常见。

U在原理图、PCB和BOM里分别代表什么？

U 的本质是位号前缀。它不是型号，也不是功能描述，而是一个用来定位器件的“名字开头”。

在原理图里

工程师放入一颗芯片后，软件通常会分配位号，例如：

• U1：某颗稳压IC
• U2：某颗MCU
• U3：某颗驱动IC

这一步的作用，是让每颗芯片在图纸里都有唯一身份。

在PCB上

原理图同步到PCB后，位号会跟着过去。于是你在板子丝印上看到 U1、U2、U3，就是在告诉你这些芯片装在哪个位置。

在BOM里

BOM通常会把 位号 和 型号 放在一起：

这里要特别注意：

• U1 不是型号
• AMS1117 / STM32 才是型号

位号负责定位，型号负责说明器件是谁、能做什么。

IC就是芯片吗？

大多数场景下，可以这么理解。IC 是更正式的技术说法，芯片是更口语的表达。

IC的完整含义

IC = Integrated Circuit，中文是集成电路。它的意思是把原本需要很多分立器件实现的功能，集成到一小块半导体器件中。

常见的IC类型

IC的范围很广，常见包括：

• 控制类：MCU、逻辑控制芯片
• 电源类：稳压、升压、降压、电源管理IC
• 驱动类：LED驱动、电机驱动
• 信号处理类：运放、ADC、DAC、接口芯片
• 存储类：Flash、EEPROM、RAM
• 通信类：蓝牙、Wi‑Fi、RS485、CAN收发器

MCU和IC是什么关系

很多人会顺带问：MCU和IC有什么区别？

答案是：MCU 是 IC 的一种。也就是说，所有MCU都属于IC，但不是所有IC都是MCU。运放IC、驱动IC、电源IC都不是MCU。

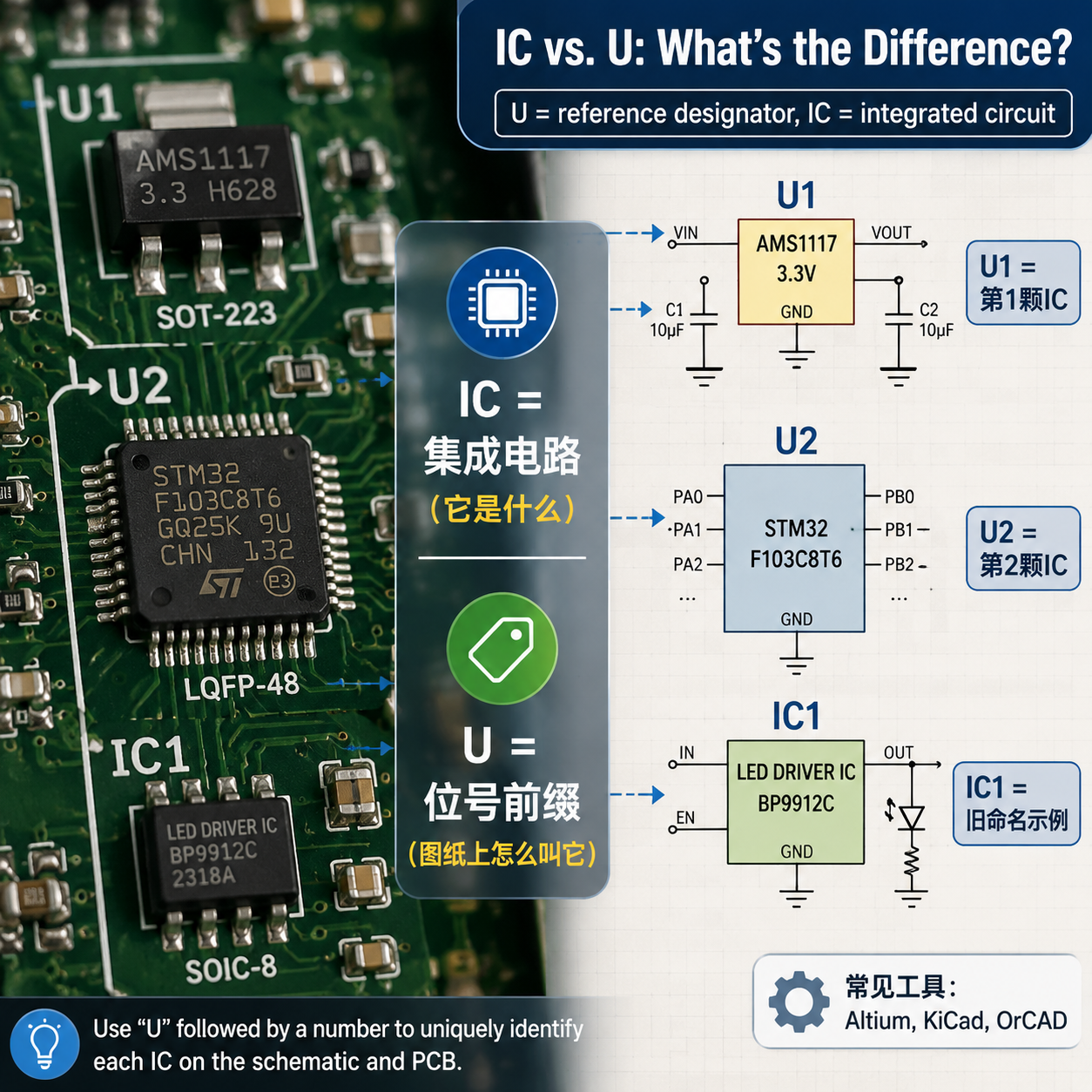

U、IC、U1、IC1怎么区分？

把几个容易混的写法放在一起看，会更清楚。

一个简单例子

假设一块板上有两颗芯片：

• U1 = AMS1117
• U2 = STM32某型号

这里：

• IC 说明它们属于芯片类器件
• U1、U2 说明它们在图纸上的编号
• AMS1117、STM32 说明它们的具体型号

为什么看懂位号，对实际工作很重要？

这个问题看起来基础，实际很影响日常工作效率。

场景一：采购核对BOM时，最容易混的是“位号”和“型号”

在采购或备料环节，常见问题不是看不懂型号，而是把 U1 误当成芯片名称，或者只看封装外形就判断能不能替代。

更稳妥的做法通常是同时核对：

• 位号是否一致
• 型号是否一致
• 封装和引脚是否一致
• 功能、电压、电流范围是否匹配

如果只看到“都是8脚芯片”就直接替代，后续可能在贴片、测试或量产阶段出问题。

场景二：维修人员查故障时，位号比口头描述更可靠

比如一块LED驱动板工作异常，维修记录写的是“检查U2输出电压”。这种写法比“中间那颗小芯片”清楚得多，因为：

• 原理图能找到 U2
• PCB丝印能找到 U2
• BOM也能对应到 U2 的型号

如果板上有多颗外形相似的芯片，位号几乎是最快的定位方式。

PCB上的U通常指哪些器件？

大多数情况下，U 就是芯片类器件的位号前缀。常见包括：

• MCU
• 稳压IC
• LED驱动IC
• 运放
• 接口芯片
• 电源管理IC
• 通信芯片

少数公司也可能把某些微电路模块、不可再细分的功能器件归到 U 类，但对于大多数读者来说，把它理解为“芯片类元件位号”通常就够用了。

常见元件代号顺手记一下

如果你刚开始看原理图，这几个代号也很常见：

在实际读图时，先认出这些位号前缀，往往比死记具体型号更有用。

这和LED驱动、电源控制有什么关系？

关系很直接。很多LED系统里，除了灯珠本身，真正决定稳定性和控制效果的往往是板上的几颗IC。

例如在LED驱动板、调光控制板、植物照明电源板、机器视觉光源控制板上，常见会有：

• 一颗负责电源管理
• 一颗负责恒流驱动
• 一颗负责MCU控制或调光逻辑
• 一颗负责通信或接口

这时候，U1、U2、U3 不只是编号，它们对应的是不同功能模块。

在LED系统里，IC通常会影响这些结果

• 电流是否稳定
• 亮度是否均匀
• 调光是否顺畅
• 频闪是否明显
• 发热控制是否合理
• 寿命和一致性是否可靠

尤其在 植物照明、机器视觉、医疗检测、UV应用、工业照明 这类场景中，灯珠参数和驱动控制需要一起看，不能只盯某一个指标。像恒彩电子这类做LED封装与光源方案的企业，在项目配套中也常会涉及灯珠与驱动电路的匹配问题。

不同公司为什么有时写U1，有时写IC1？

这是命名习惯差异，不一定是谁对谁错。

常见原因包括：

• 公司内部规范不同
• 历史项目沿用旧模板
• EDA元件库默认设置不同
• 行业或团队习惯不同

所以你看到 U1 或 IC1，先别急着判断是否规范，更重要的是确认三件事：

• 它是不是位号前缀
• 它对应的是哪类器件
• 它在原理图、PCB、BOM里是否一致

只要整套资料前后一致，工作通常就不会有问题。

怎么快速判断U或IC在当前语境里的意思？

有个很实用的办法：看它出现在哪个场景。

如果出现在产品说明或技术介绍里

比如：

• 驱动IC
• 电源IC
• 通信IC

这里的 IC 通常是在说器件类型或功能。

如果出现在原理图、PCB或维修记录里

比如：

• U1
• U2
• 更换U3

这里的 U 通常是在说具体位号，也就是板上的那一颗器件。

如果出现在BOM里

通常会同时看到：

• RefDes：U1
• Part No.：某型号

这种情况下，U1 是位置编号，Part No. 才是具体型号。

常见误区

误区一：U就是型号

不是。U1 只是位号，不是型号。

误区二：IC就是位号

也不是。IC 是器件类别，不负责定位。

误区三：看见U就知道芯片功能

不一定。你只能先判断它是芯片类器件，至于它是驱动IC、MCU、运放还是稳压器，还要继续看型号、引脚和电路连接。

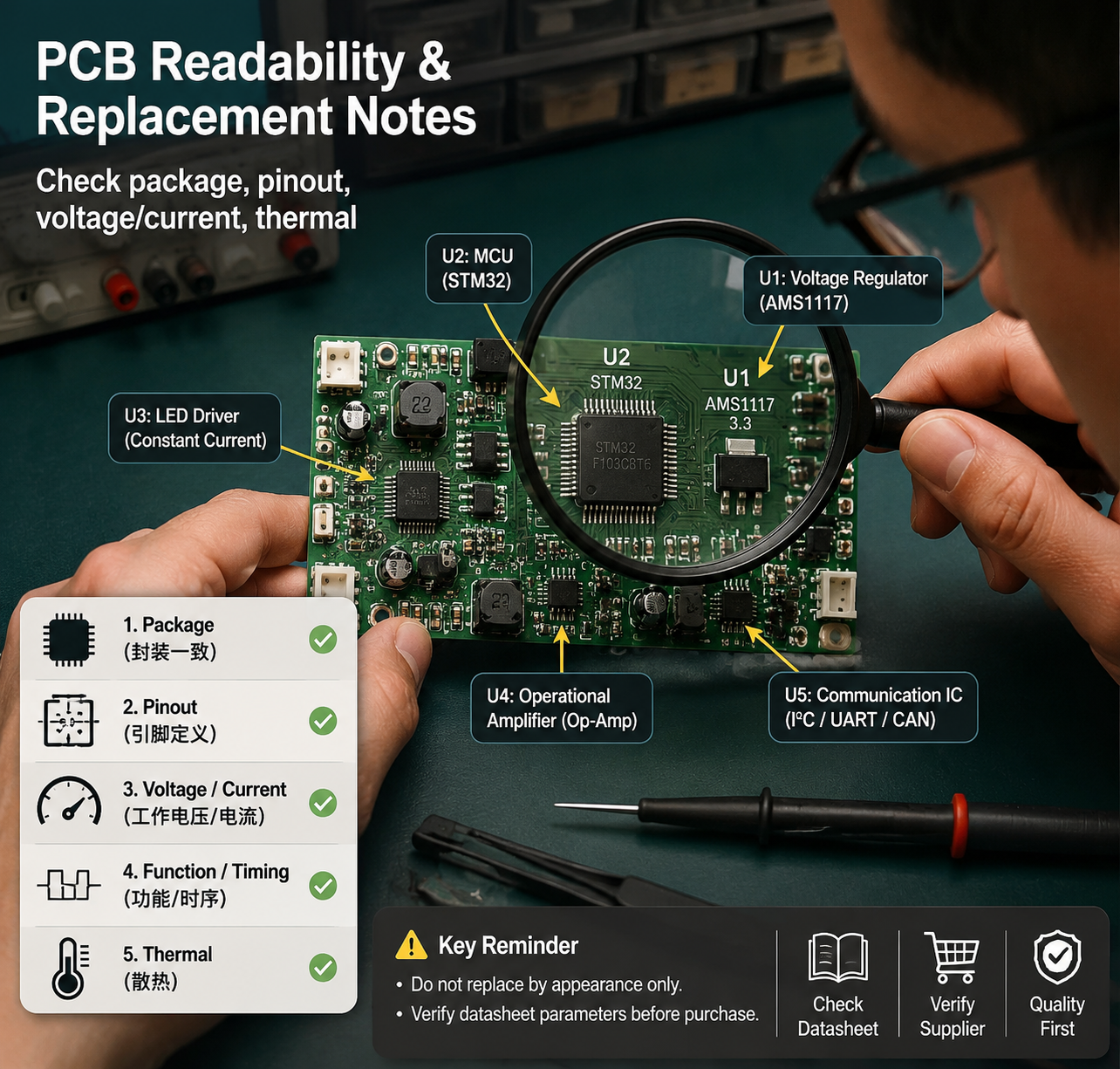

误区四：芯片外形一样就能直接替换

通常不能只看外形。替换IC时至少要确认：

• 封装是否一致
• 引脚定义是否一致
• 工作电压、电流是否匹配
• 功能和时序是否相同
• 散热和稳定性是否满足要求

FAQ

PCB上的U代表什么意思？

通常代表集成电路或芯片类器件的位号前缀。像 U1、U2 一般就是第1颗、第2颗芯片。

IC和芯片一样吗？

大多数情况下可以视为一样。IC 是更正式的技术说法，芯片 是更口语化的叫法。

为什么电路图里常用U表示IC？

因为 U 更短、更统一，也更适合作为位号前缀，还能减少 I 和 1 混淆的问题。

U1、U2是什么意思？

表示图纸上的第1颗、第2颗芯片，用于设计、生产、检修和故障定位。

IC可以直接替换吗？

不一定。实际替换时通常要确认封装、引脚、功能、电压电流范围、散热条件等是否匹配，不能只看外形接近。

原理图里的U和PCB上的U一定是一一对应的吗？

正常情况下是对应的。原理图中的位号会同步到PCB和BOM，方便生产和维修。如果发现不一致，通常需要先确认版本是否混用。

看不懂U1对应什么芯片，应该去哪里查？

可以优先查这几处：

• 原理图中的元件属性
• BOM的型号栏
• PCB丝印附近的芯片本体标记
• 对应型号的数据手册

只看 U1 本身，通常无法直接知道芯片具体型号。
