Q / VT什么意思？电路图、PCB 和 LED 板上怎么判断

Q / VT什么意思？在大多数电子电路图里，它们通常表示三极管或晶体管类器件；但 VT 在电力图纸中也可能指电压互感器，判断要结合场景、符号和引脚。

很多人第一次看原理图或 PCB 丝印时，都会被 Q1、Q2、VT1 这类标注卡住。其实在 LED 显示屏、电源板、驱动板、控制板这类弱电电子场景里，Q 和 VT 大多数时候都和三极管、MOSFET 等晶体管类器件有关。真正容易出错的，不是字母本身，而是脱离图纸场景去判断。

先说结论：Q / VT 通常表示什么

在电子电路图里，Q 和 VT 常常都用来表示三极管或晶体管类器件。很多情况下，两者表达的器件类别接近，只是标注习惯不同：

• Q 更常见于现代原理图、PCB 丝印、英文 BOM 和 EDA 软件

• VT 更常见于中文教材、老图纸、维修手册和部分传统资料

不过，VT 不是永远等于三极管。如果图纸来自电力、配电或测量系统，VT 还可能表示 Voltage Transformer，也就是电压互感器。

看见 Q 或 VT，先别急着下结论。位号只能帮你定位，真正定性还要看器件符号、引脚名称和所在电路位置。

为什么有的图纸写 Q，有的写 VT

很多人真正困惑的并不是“Q / VT什么意思”，而是：既然看起来都在表示晶体管，为什么图纸写法不一样？

Q 更偏向现代和标准化资料

在这些场景里，Q 很常见：

• 国际化原理图

• PCB 丝印标注

• 英文 BOM 清单

• 现代 EDA 设计软件

• 出口项目资料

写成 Q1、Q5、Q12 这类位号，便于工程、生产、测试和维修统一沟通，尤其适合丝印空间有限的板卡。

VT 更常见于中文资料和维修语境

VT 在中文电子资料里保留得比较多，尤其是：

• 中文教材

• 老式电子设备维修图

• 早期国内工程图纸

• 部分维修经验文档

因此，老维修人员看到 VT1、VT2 往往会直接联想到三极管，这属于长期形成的阅读习惯。

两者很多时候接近，但不能机械画等号

从实际工作看，Q 和 VT 的主要差别通常不在功能，而在资料来源和标注习惯。但采购、替代和维修时，不能只凭字母判断器件类型，至少还要核对：

• 图纸符号

• 引脚定义

• 封装形式

• 周边电路

• 应用场景

Q / VT 在电路图里一般代表哪些器件

知道它们大致和晶体管有关，还不够。因为你看到 Q1，不一定就是传统三极管。

Q 一定是三极管吗

不一定。

在很多图纸里，Q 确实常用于表示三极管，但在现代电路里，Q 也常被用来表示 MOSFET，有些设计人员甚至把各种晶体管类开关器件统一归到 Q 位号。

常见范围包括：

• 双极型三极管 BJT

• NPN / PNP 三极管

• N 沟道 / P 沟道 MOSFET

• 某些 IGBT 或近似归类器件

所以，Q1 不等于一定是普通三极管。

VT 会不会表示 MOSFET

也有可能。

虽然很多中文资料里，VT 更容易让人想到三极管，但在一些非严格标准化的工程图纸或维修资料中，VT 也可能被用来泛指晶体管类器件，其中就包括场效应管。

为什么不能只看字母

位号更像“目录标签”，不是器件的完整定义。只盯着 Q 或 VT，常见误判有：

• 把 MOSFET 当成 BJT

• 把电压互感器误当成半导体器件

• 替代料选错

• 测试点找错

• 维修时拆错器件

在 LED 电源板、驱动板里，这类误判尤其常见，因为同一块板上往往同时存在小信号三极管和功率 MOSFET。

怎么快速判断 Q / VT 到底是什么

真正实用的办法，不是猜，而是按顺序看图。

先看符号，再看引脚

如果图纸上能看到器件符号，优先看结构。三极管和 MOSFET 的画法不同，通常比位号更可靠。

接着看引脚字母：

• B / C / E：Base、Collector、Emitter，通常是三极管

• G / D / S：Gate、Drain、Source，通常是 MOSFET

这一步往往就能排除大部分误判。

再看它处在什么电路位置

同样的 Q，放在不同位置，作用可能完全不同。判断时可以顺着电路往前后看：

• 接在 PWM 控制芯片后面，常见于驱动开关

• 靠近电源输入端，可能参与启动或保护

• 靠近 LED 负载，可能与恒流辅助或通断控制有关

• 位于信号线上，可能做缓冲、放大或电平转换

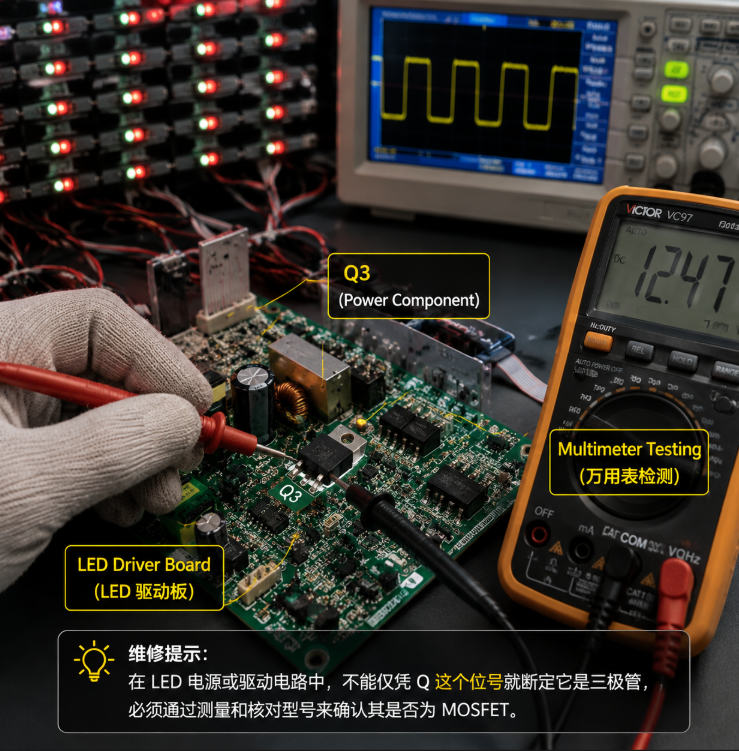

一个常见场景：修 LED 电源板时，Q3 到底是三极管还是 MOS 管

在维修 LED 电源板时，经常会遇到这种情况：板上某个 Q3 发热、短路或者外观损坏，很多人第一反应是“先找个三极管换上试试”。这种做法风险很高。

更稳妥的排查顺序通常是：

1. 先看它在电源输入区、驱动区还是反馈区

2. 再看封装，是 SOT-23 这类小信号封装，还是 TO-252、TO-220 这类功率封装

3. 确认引脚是 B/C/E 还是 G/D/S

4. 再核对型号、耐压、电流和驱动方式

同样是 Q3，在一块板上可能只是小信号开关三极管，换到另一块板上却可能是负责主功率开关的 MOSFET。只看位号换件，很容易造成二次损坏。

VT 在哪些情况下不是三极管

VT 的歧义比 Q 更明显，尤其要结合图纸类型看。

电子电路图里，VT 常表示晶体管

在这些资料里，VT 通常还是三极管或晶体管类器件：

• 中文电子原理图

• 维修图纸

• 老式教材

• 老设备说明书

电力系统图纸里，VT 可能是电压互感器

如果图纸属于配电、变电、测量系统，VT 往往表示 Voltage Transformer，也就是电压互感器。这种情况下，它和 LED 驱动板上的三极管不是一回事。

常见场景包括：

• 配电柜图纸

• 变电站资料

• 电力测量系统

• 高压监测系统

理论公式里，Vt 还可能是参数

在半导体理论、教材公式或器件特性分析中，Vt 有时表示热电压或阈值相关参数。这里它不是器件位号，而是物理量或数学参数。

Q1、Q2、VT1、VT2 分别是什么意思

这类写法其实很简单：

• 字母部分表示器件类别的位号前缀

• 数字部分表示第几个器件

所以：

• Q1：第 1 个 Q 类器件

• Q2：第 2 个 Q 类器件

• VT1：第 1 个 VT 类器件

• VT2：第 2 个 VT 类器件

这些数字不是性能等级，也不是功能优先级，主要用于：

• 查原理图

• 对 BOM

• 找 PCB 丝印

• 做维修定位

• 与同事沟通故障点

Q 点是什么意思？和 Q 元件不是一回事

这是另一个很常见的混淆。

Q1 是器件位号

像 Q1、Q2、Q5 这种写法，表示元件编号，作用是定位器件。

Q 点是静态工作点

Q 点 指的是放大电路或三极管在没有交流输入时的静态工作状态，属于电路分析概念，不是元件编号。

如果你在教材里同时看到“Q1 的 Q 点”，前一个 Q 是位号，后一个 Q 是工作状态，别混为一谈。

在 LED 显示屏、驱动板、电源板上，Q / VT 常出现在哪里

在 LED 相关电路里，Q / VT 很常见，而且往往不只是“辅助小器件”。它们可能直接影响整板能不能正常工作。

在电源板上

常见位置包括：

• 开关控制电路

• 启动电路

• 稳压控制部分

• 过流、过压保护回路

• 功率转换位置

如果这些位置的器件异常，可能表现为：

• 无法启动

• 输出不稳

• 一会亮一会灭

• 电压漂移

• 发热异常

在 LED 显示屏驱动板上

Q / VT 常参与：

• 信号放大与缓冲

• 行列扫描控制

• 开关驱动

• 电平转换

• 局部保护控制

出现故障时，现场往往会看到：

• 局部不亮

• 闪烁

• 某区域颜色异常

• 亮度不稳

• 模组上电但显示异常

有时候表面像是灯珠损坏，实际问题可能在驱动器件或控制路径上。

另一个高频场景：LED 模组局部异常，别只盯着灯珠

在 LED 显示模组维护中，经常会遇到“某一小块区域不亮或颜色异常”。如果只从灯珠本身排查，容易漏掉驱动链路里的 Q / VT。

更合理的思路通常是：

• 先确认异常是整列、整行，还是局部散点

• 再检查驱动芯片周边是否有开关管、缓冲管或保护管异常

• 如果某个 Q / VT 位号附近伴随发热、炸裂、变色或虚焊，应优先检查该器件及其上下游网络

对 LED 光源应用来说，灯珠材料、封装和散热当然重要，但外围驱动与控制电路同样决定稳定性。像 SMD2835、5050、EMC3030、3528、3433、1-5W 陶瓷系列 这类方案，最终表现不仅取决于光源本体，也取决于板上晶体管、IC、采样和保护器件是否配合正常。

常见误区，很多人一开始就搞错

误区 1：看到 Q 就一定是普通三极管

不对。Q 常表示晶体管类器件，也可能是 MOSFET。

误区 2：看到 VT 就一定只可能是三极管

不完全对。在一些资料里，VT 也可能泛指 MOSFET 等晶体管类器件；在电力系统中，它还可能是电压互感器。

误区 3：只看位号，不看引脚和封装

这是最容易出问题的做法。位号只能帮助定位，不能替代器件识别。

误区 4：Q 点和 Q1 是一回事

不是。一个是元件编号，一个是工作状态。

看图纸时，几个常见字母代号也值得顺手记住

这些代号看似基础，但对采购、工程、售后都很重要。位号识别能力越清楚，和设计、工厂、维修团队沟通时就越不容易跑偏。像恒彩电子这类长期做 LED 光源应用的团队，在实际沟通中也会发现，很多项目效率问题并不是出在器件本身，而是出在对图纸和位号的理解不一致。

FAQ

Q 和 VT 是一样的吗？

很多时候可以理解为同一大类器件的不同标注习惯。Q 更常见于现代、国际化资料，VT 更常见于中文和老图纸，但具体器件仍要看符号和引脚。

VT 一定是三极管吗？

不一定。在电子电路里通常是晶体管类器件；如果是电力系统图纸，VT 可能表示电压互感器。

怎么最快分辨 Q 是三极管还是 MOSFET？

优先看引脚名称和符号：B/C/E 多半是三极管，G/D/S 多半是 MOSFET。再结合封装和所在电路位置判断，会更稳妥。

PCB 丝印上只有 Q7，没有型号怎么办？

先用位号在原理图或 BOM 中对应器件，再看封装、引脚和周边电路。只有丝印而没有型号时，不建议直接凭经验替换。

LED 模组局部不亮，能先怀疑 Q / VT 吗？

可以列入排查范围，但不建议先入为主。通常要同时检查灯珠、驱动芯片、供电路径、焊接状态以及附近的 Q / VT 器件，具体故障点取决于异常表现和电路结构。
