5050LED灯珠组装：工艺流程、问题排查与选型要点

5050LED灯珠组装并不只是把芯片封进外壳，它直接关系到亮度一致性、偏色、死灯、散热和寿命。把工艺流程、常见失效原因和选型标准看清，采购和应用阶段会少走很多弯路。

先弄清楚：5050LED灯珠组装到底是什么

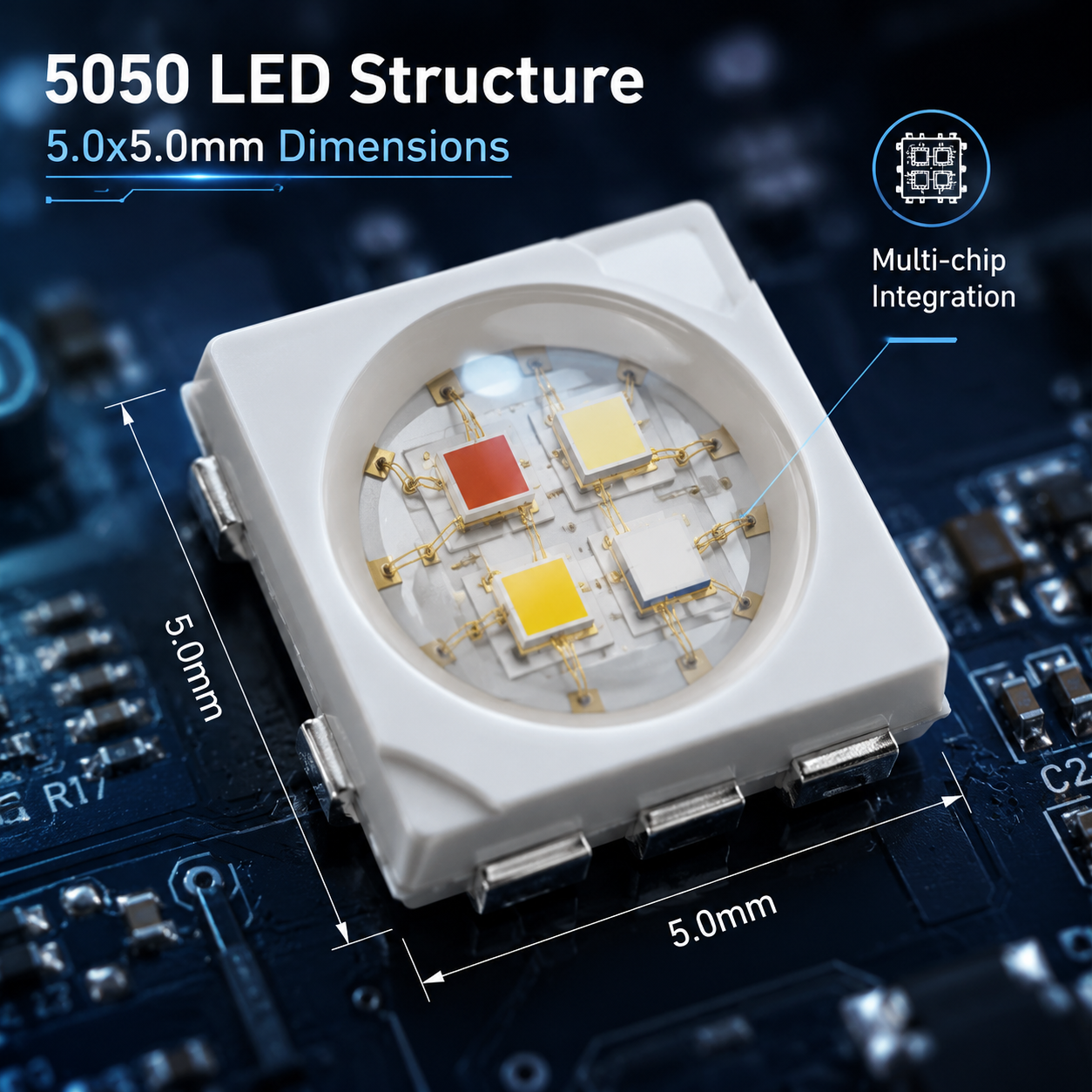

5050LED灯珠组装，本质上是LED封装制造过程。简单说，就是把LED芯片、支架、焊线、胶体等材料，按照一定工艺封装成尺寸约 5.0mm × 5.0mm 的SMD贴片器件，再进入编带、贴装和应用环节。

“5050”指的是封装尺寸，不代表固定亮度、固定颜色或固定功率。因为内部空间相对更大，5050封装常被用来做：

• 单色灯珠
• RGB三芯片灯珠
• RGBW四芯片灯珠
• 特殊波长方案，如紫光、红外、植物照明波段

这也是它在灯带、装饰照明、广告标识和景观亮化中长期常见的原因。

5050为什么常用于RGB和装饰照明

5050封装流行，不是因为“老牌”，而是因为它在结构空间、混光能力和量产成熟度之间比较均衡。

封装空间更大，结构更灵活

相比3528、2835这类更小的封装，5050内部可用空间更充足，更容易容纳多芯片结构。对RGB、RGBW这类方案来说，这一点尤其重要。

它通常更适合：

• 多芯片排布
• 三色或四色混光
• 较高亮度输出
• 更复杂的焊线结构

RGB混光更自然

RGB灯带是5050最典型的应用之一。红、绿、蓝三颗芯片需要装在同一颗器件里，封装尺寸太小，芯片布局、焊线角度、混光均匀性都会受限制。5050在这方面更容易兼顾结构与量产稳定性。

应用范围足够广

5050并不局限于某一种产品，它常见于：

• RGB灯带
• 景观亮化
• 广告发光字与灯箱
• 室内装饰灯
• 智能氛围灯
• 汽车氛围灯和部分信号提示方案

很多采购选择5050，也并不只是因为价格，而是因为方案成熟、替换方便、配套PCB设计普遍、供应链更完整。

和3528、2835有什么区别

5050LED灯珠组装的完整工艺流程

决定一颗5050灯珠是否稳定，靠的不是单一工序，而是整套封装流程是否受控。

来料检验

组装从原材料开始把关。常见来料包括：

• LED芯片
• 支架
• 金线或合金线
• 硅胶或环氧材料
• 荧光粉
• 包装材料

通常需要确认的内容有：

• 尺寸一致性
• 波长或色温范围
• 电压参数
• 外观是否破损或污染
• 材料批次是否清晰可追溯

前端材料如果不稳定，后续工艺再细也很难完全补回来。

固晶

固晶是把芯片固定到支架指定位置。这个步骤直接影响出光、导热和后续焊线。

重点通常在：

• 芯片位置是否居中
• 固晶胶量是否合适
• 芯片是否平整
• 热接触是否良好

固晶偏位后，常见问题包括出光不均、焊线异常、热阻偏高和可靠性下降。

焊线

焊线负责把芯片电极与支架焊盘连接起来。常见材料有金线，也有一些方案会用合金线。

这一步如果控制不好，后续容易出现：

• 死灯
• 闪烁
• 虚接
• 回流焊后断线
• 运输或震动后失效

焊线不只是“连上就行”，还要看弧度、拉力和长期稳定性。

点胶封装

封装胶体覆盖芯片区域，一方面保护芯片，另一方面也会影响光色和出光效果。

常见材料差异主要在这里：

• 硅胶：耐高温、耐黄化、耐候性通常更好
• 环氧材料：部分成本导向项目会使用，但长期耐候性通常不如硅胶
• 荧光粉体系：会影响白光效率、色温和长期稳定性

这一环节通常会直接影响：

• 亮度输出
• 颜色表现
• 混光均匀性
• 抗黄化能力
• 使用寿命

烘烤固化

胶体点上去后，还需要通过固化形成稳定结构。这个过程要控制温度、时间、升温曲线和冷却过程。

固化不当时，可能出现：

• 胶体开裂
• 内部应力偏大
• 透光性变化
• 后期可靠性变差

分光分色

如果做灯带、亮化或广告模组，客户最直观能看到的问题通常不是“亮不亮”，而是一批灯颜色齐不齐、亮度稳不稳。分光分色就是控制一致性的关键工序。

常见分档维度包括：

• 亮度
• 波长
• 色温
• 电压

对RGB、RGBW方案来说，BIN管理通常更关键。只要分档不严，整条灯带点亮后就可能出现明显偏色。

测试与可靠性检查

点亮不等于合格。实际生产中，通常还需要做：

• 电性测试
• 光色测试
• 外观检查
• 老化测试
• 抽样可靠性验证

很多潜在不良，都是在这一阶段被筛出来的。

编带包装与SMT贴装

测试完成后，灯珠会进入载带和卷盘包装，方便后续SMT自动贴装。

编带阶段需要留意：

• 极性方向一致
• 防静电措施
• 运输中不松动
• 表面不受污染

进入应用端后，5050灯珠还要经过SMT贴装到PCB上。这个阶段同样会影响最终品质，常见控制点包括：

• 锡膏印刷量
• 贴装位置
• 回流焊温度曲线
• PCB散热设计

真正影响5050灯珠稳定性的，往往不是单一参数，而是固晶精度、焊线可靠性、封装材料、分光能力和后段贴装条件是否匹配。

单色5050、RGB 5050和RGBW 5050有什么不同

很多人把5050看成同一种东西，但实际结构差异很大，组装难度也不一样。

单色5050

单色5050通常只需要关注一种发光颜色，结构相对直接，重点更多放在：

• 单颗芯片稳定性
• 亮度输出
• 波长一致性
• 封装热阻

RGB 5050

RGB方案要把红、绿、蓝三颗芯片集成在同一颗5050里，难点不再只是“亮不亮”，而是三色是否匹配。

重点通常包括：

• 三颗芯片的位置布局
• 三路焊线稳定性
• 三色电参数匹配
• 混光均匀性
• 分光分色组合管理

RGBW 5050

RGBW是在RGB基础上增加白光芯片。这样做的好处是白光表现通常更自然，调色空间也更大，但工艺要求会进一步提高。

如果采购的是普通白光或单色产品，很多工厂都能做；如果是RGB灯带、智能照明或特殊混光项目，更应该看多芯片封装经验和BIN管理能力，而不只是报价。

影响品质的几个关键控制点

光色一致性

做灯带、广告模组、景观亮化时，最容易被终端直接看出来的问题就是色差。光色一致性通常依赖：

• 芯片波长稳定性
• 荧光粉配比稳定性
• 分光分色精度
• BIN管理是否严格

热管理能力

5050空间更大，适合多芯片封装，但功率集中后，散热要求也会更明显。热管理没做好，容易带来：

• 光衰加快
• 色漂
• 焊线疲劳
• 死灯风险上升

热管理不只看灯珠本身，还要结合支架导热性、固晶质量、PCB散热路径和实际驱动电流一起判断。

焊线可靠性

焊线体积很小，却是失效高发点之一。采购时可以优先确认：

• 焊线材质方案
• 拉力测试情况
• 回流焊后稳定性
• 老化后的电性变化

封装材料稳定性

如果应用环境涉及高温、潮湿、紫外线或长时间点亮，材料差异会被放大。实际选型中，通常要重点看：

• 支架材质：导热性和镀层质量
• 焊线材料：稳定性与成本平衡
• 封装胶体：抗黄化、耐温、耐UV能力
• 荧光粉体系：白光效率、色温和长期表现

批次一致性与可靠性验证

样品好，不代表量产就稳。对工程项目来说，更重要的是不同批次之间是否保持一致。

这通常取决于：

• 自动化设备水平
• 标准化工艺参数
• 来料管理
• BIN追溯机制
• 老化与可靠性验证流程

常见问题：死灯、偏色、发热和光衰通常怎么来的

很多故障并不完全是“灯珠本身不好”，而是封装、贴装和应用条件叠加造成的。

死灯

常见原因包括：

• 焊线断裂
• 芯片受损
• 固晶不良
• 回流焊曲线不合适
• 使用中过流
• ESD静电损伤

排查时，通常要同时看封装工艺、SMT参数和驱动条件。

偏色

偏色在RGB灯带和装饰项目中尤其明显。常见原因有：

• 分光分色不严格
• 芯片批次差异较大
• 胶体或荧光粉稳定性不足
• 混光结构控制不好
• 不同BIN混用

如果项目要求一整面灯带或一整批模组视觉一致，量产前通常需要先锁定BIN范围，再确定批次管理方式。

发热大

发热不只是手感问题，它会连带影响寿命、光衰和稳定性。常见原因包括：

• 驱动电流过高
• PCB散热差
• 支架导热能力一般
• 固晶层热阻偏高
• 灯珠密度过大

光衰快

光衰往往是长期问题，前期不明显，运行一段时间后差异会逐渐放大。常见诱因有：

• 胶体抗黄化能力不足
• 芯片耐受性一般
• 长期高温工作
• 长期过驱动
• 散热设计不足

虚焊

虚焊很多发生在SMT阶段，但包装、焊盘设计和防潮管理也会影响结果。常见原因包括：

• 焊盘设计不合理
• 锡膏稳定性不足
• 回流焊曲线不匹配
• 贴装偏位
• 灯珠受潮后回流

两个实际场景，能更快看出问题重点

场景一：RGB灯带量产后出现一段偏紫、一段偏蓝

这种情况在装饰灯带和智能氛围灯项目里并不少见。样品阶段看起来正常，量产上板后却出现肉眼可见的色差，问题通常不只在控制器，也可能出在前端BIN管理和后段贴装混料。

遇到这类情况，建议优先检查：

• 同一批板上是否混用了不同BIN
• RGB三色芯片的分档是否匹配
• 回流焊后某一路电参数是否漂移
• PCB设计是否导致局部温升不一致

如果项目需要大面积连续出光，单纯追低价往往更容易放大色差风险。

场景二：户外广告标识前期亮，使用一段时间后明显发黄、变暗

户外应用对材料稳定性要求更高。很多问题不是出厂时就能看出来，而是在高温、潮湿和紫外线环境下慢慢暴露。

这类场景通常要重点确认：

• 封装胶体是硅胶还是环氧体系
• 支架与镀层的耐候性如何
• 是否做过老化与环境可靠性验证
• 整灯结构是否有足够散热和防潮设计

如果环境涉及日晒、雨淋或长时间连续运行，材料和热设计往往比单次测试亮度更值得关注。

5050LED灯珠组装完成后，常见用在哪些产品上

5050的价值在于它不是实验室器件，而是成熟的量产封装，应用面很广。

RGB灯带

这是最常见的应用之一。5050适合三色混光，SMT贴装成熟，市场接受度也高。实际使用中，更重要的通常是一致性、批次稳定性和长距离供电后的色差控制。

室内装饰与智能氛围灯

柜台灯、酒吧氛围灯、电竞空间灯效、智能联动灯带等，都经常使用5050 RGB或RGBW。此类场景更看重：

• 色彩表现
• 发光均匀性
• 调光兼容性
• 长时间使用的稳定性

建筑景观亮化

户外景观对耐候性要求更高。5050可用于轮廓照明、像素点、线性彩光等方案，但实际落地时通常要把防水结构、材料耐候性和批次一致性放在前面考虑。

广告标识与灯箱

广告发光字、灯箱边缘光源、店招装饰模组也经常使用5050。这里最怕的是偏色，因为品牌视觉一旦不统一，问题会很直接。

汽车氛围灯与部分提示方案

这类应用往往更重视可靠性、抗振动能力、温度适应能力和批次追溯，而不只是初始亮度。

选材料和封装方案时，优先看什么

选型如果只看价格，后期往往会在返工、维护或一致性问题上付出更高成本。更稳妥的判断方式，通常是先定应用，再定结构，最后定材料。

芯片性能

芯片决定发光核心表现。实际选型中，可以优先确认：

• 光效表现
• 波长稳定性
• 电压一致性
• 长期可靠性

支架材质

支架既承担导热导电，也承担结构支撑。要重点看：

• 基材导热性
• 表面镀层质量
• 焊盘平整度
• 耐腐蚀能力

焊线方案

不同项目对焊线要求不同。重视稳定性的项目，通常更看重高可靠焊线方案；成本导向项目则会在材料和工艺之间做平衡。

胶体材料

如果是户外、高温、长寿命应用，通常更建议重点确认硅胶体系；如果是室内且成本敏感项目，再根据具体条件判断是否采用其他方案。

使用环境

环境条件会直接决定材料等级。选型前通常应先明确：

• 是否高温运行
• 是否潮湿
• 是否有UV暴晒
• 是否长时间连续工作
• 是否存在振动或冲击

采购5050灯珠时，怎么判断厂家是否靠谱

采购5050组装产品，不能只盯单价。对B端项目来说，真正影响交付的通常是稳定供货、批次一致性和问题响应速度。

可以重点看这几项：

• 是否有自有封装产线：关系到工艺控制和交期可控性
• 自动化设备水平：影响批量一致性
• 分光分色能力：直接影响灯带和模组的视觉一致性
• 实验室与测试能力：决定问题验证和失效分析效率
• 是否支持定制：RGBW、特殊波长、特定BIN需求都依赖封装能力
• 认证与资料完整度：如果涉及工程项目或出口，资料通常同样重要
• 打样与沟通效率：开发阶段往往比单次报价更能拉开差距

如果项目涉及RGB、RGBW或特殊颜色方案，像恒彩电子这类具备封装基础和定制能力的供应商，通常更适合进入样品评估和量产配合环节。

FAQ

5050LED灯珠是什么意思？

指封装尺寸约为 5.0mm × 5.0mm 的贴片LED器件。它不代表固定颜色或固定功率，可以做成单色、RGB、RGBW或特殊波长方案。

5050和2835的区别主要在哪？

5050更适合多芯片结构，常见于RGB和装饰照明；2835更常用于高光效白光照明。选哪种封装，主要看应用目标，而不是单看尺寸。

为什么5050常用于RGB灯带？

因为5050内部空间更大，更容易放入RGB三芯片，混光结构也更成熟，所以在RGB灯带中应用很普遍。

5050灯珠组装后为什么会死灯？

常见原因包括焊线问题、芯片损伤、封装缺陷、散热不良、SMT不良和过流使用。排查时需要同时看封装端和应用端条件。

5050RGB和5050RGBW怎么选？

如果更看重彩色变化和成本控制，RGB通常够用；如果还需要更自然的白光表现，RGBW通常更合适。具体还要结合控制方式、散热条件和预算一起判断。

5050LED灯珠寿命一般多久？

在合理驱动、散热和材料条件下，通常可达到数万小时。实际寿命取决于芯片、胶体、焊线、工作温度和使用环境，不能只看单一标称值。

灯带项目中，为什么样品正常，量产却容易出现色差？

常见原因是量产阶段的BIN管理、材料批次、回流焊条件和PCB局部温升控制不如样品阶段严格。对于大面积连续出光项目，批次锁定和追溯机制通常比单颗参数更关键。
