5050LED灯珠串联：数量计算与稳定驱动指南

5050LED灯珠串联要同时看电压、电流、限流方式和散热。了解12V、24V常见串联数量，能减少烧灯、闪烁和亮度不均问题。

先看关键规则：电流相同，电压相加

5050LED灯珠串联，就是把多颗5050LED首尾相接，前一颗的负极接后一颗的正极。串联后，整串中的电流相同，总电压按灯珠数量累加。

5050LED灯珠串联的核心规则是：电流相同，电压相加。真正做产品设计时，不能只按理论电压算满，还要给限流电阻或恒流驱动留出余量。

以白光5050LED为例，单颗正向电压常见约为3V：

从表面看，12V似乎可以刚好带4颗白光5050LED。但在实际灯带和模组中，更常见的是3颗串联加1个限流电阻，因为还需要留出电阻压降、电源波动、温度漂移和批次差异的空间。

如果只记一条原则，可以记住这句：不要把5050LED灯珠直接硬接到电源上，必须限流或恒流驱动。

5050LED灯珠是什么，为什么常用于灯带和模组

5050LED灯珠是一种常见的贴片LED封装。“5050”通常表示封装尺寸约为5.0mm × 5.0mm。相比更小尺寸封装，它有更大的封装空间，适合做较高亮度、多颜色集成或多芯片结构。

常见5050LED类型包括：

一颗5050LED灯珠通常由LED芯片、支架或引线框架、焊线、荧光粉、硅胶封装层、反射杯或封装腔体等部分组成。芯片、焊线、封装胶体和散热结构，会影响亮度一致性、耐热性和长期光衰表现。

5050LED常用于灯带和模组，主要因为它在亮度、尺寸、颜色方案、封装成熟度和分段设计方面比较平衡。实际产品里，5050LED往往不是单颗独立工作，而是先做成若干颗串联的小单元，再把多个单元并联起来。

串联前必须确认的4个参数

很多问题不是出在“串联”本身，而是参数没有核对清楚。做5050LED灯珠串联前，至少要看懂正向电压、工作电流、功率和散热条件。

1. 正向电压Vf

正向电压是LED正常发光时两端的压降。不同颜色、芯片材料和批次的Vf会有差异。

这也是为什么红光和白光不能直接套用同一套串联颗数。红光Vf较低，在相同电源电压下通常可以串更多颗；白光、蓝光Vf较高，串联数量要更保守。

2. 工作电流If

LED对电流非常敏感。电流过大时，芯片结温会上升，短时间可能更亮，但老化会加快，严重时可能烧灯。

实际选型中，应以规格书中的推荐工作电流和测试条件为准，不建议长期按最大额定值运行。

3. 功率

功率决定发热水平。做5050LED灯珠串联时，不能只看“能不能点亮”，还要看连续工作后的温升。如果热量散不出去，光衰、色漂和失效率都会受到影响。

4. 散热条件

同一颗5050LED，安装在柔性灯带上和安装在大面积铝基板上，长期表现可能不同。PCB铜箔面积、板材厚度、走线宽度、导热路径、环境温度和安装空间都会影响散热。

在密闭灯槽、户外高温、长时间点亮等场景下，散热通常比单个参数更影响寿命。

5050LED灯珠可以串联多少颗

计算串联数量可以先用一个简单公式：

可串联颗数 ≈ 电源电压 ÷ 单颗LED正向电压

这个结果只能作为理论上限。工程设计还要考虑限流、驱动压差、温度变化、批次差异和线路压降。

12V系统常见做法

如果使用12V电源，单颗白光5050LED按3V估算：

12V ÷ 3V = 4颗

理论上接近4颗，但实际产品中更常见的是：

3颗白光5050LED串联 + 1个限流电阻

3颗时总压降约9V，剩余约3V可以留给电阻调节电流。这样在电源电压略高、LED Vf偏低或环境温度上升时，系统仍有一定缓冲空间。

24V系统常见做法

如果是24V电源，白光5050LED仍按3V估算：

24V ÷ 3V = 8颗

理论上可串8颗，但量产设计中通常会选择6到7颗较稳。这样能给驱动余量、线路压降和参数公差留下空间，也更利于长距离灯带的亮度一致性。

红光为什么通常能串更多

红光5050LED的Vf常见约为2V。12V系统下，理论上：

12V ÷ 2V = 6颗

实际设计可能会选择约5颗再配限流电阻。不同颜色的Vf差异明显，因此不能只按“5050封装”统一判断串联数量。

常见电压下的串联数量参考

下面的表格适合做初步判断，正式设计仍应以具体规格书、驱动方式和测试结果为准。

5V、12V、24V的使用差异

5V系统适合USB小产品、小模组或近距离低压应用。它安全性高、控制方便，但能串的颗数少，电流相对更大，线路压降更容易影响亮度。

12V系统在灯带中很常见。白光5050LED通常是3颗一组，结构成熟，切割方便，配套电源和控制器也多。

24V系统更适合长距离灯带和工程照明。同样功率下，24V系统电流更小，线路损耗更低，远端亮度一致性通常更容易控制。

为什么不能直接接电源

LED不是普通小灯泡。它的电流会随电压、温度和器件特性变化而快速变化。把5050LED灯珠串联后直接接到普通电源上，短时间也许能亮，但风险很高。

当电源电压高于LED串的导通门槛后，电流可能迅速上升。电流增大后，芯片结温升高；温度升高又会改变LED特性，进一步增加失控风险。

常见烧灯过程通常是：

• 电压接入后LED导通
• 电流超过安全范围
• 芯片结温快速上升
• 参数发生漂移
• 电流继续增大
• 芯片、焊线或封装结构受损

控制电流通常有两种方式：

• 限流电阻：适合普通恒压电源、小功率灯带和分段模组
• 恒流驱动：适合高亮度、长时间运行、可靠性要求更高的产品

如果应用环境涉及密闭灯槽、户外高温、RGB多通道或连续长时间点亮，建议优先确认驱动方式和散热设计，而不是只看电压能否点亮。

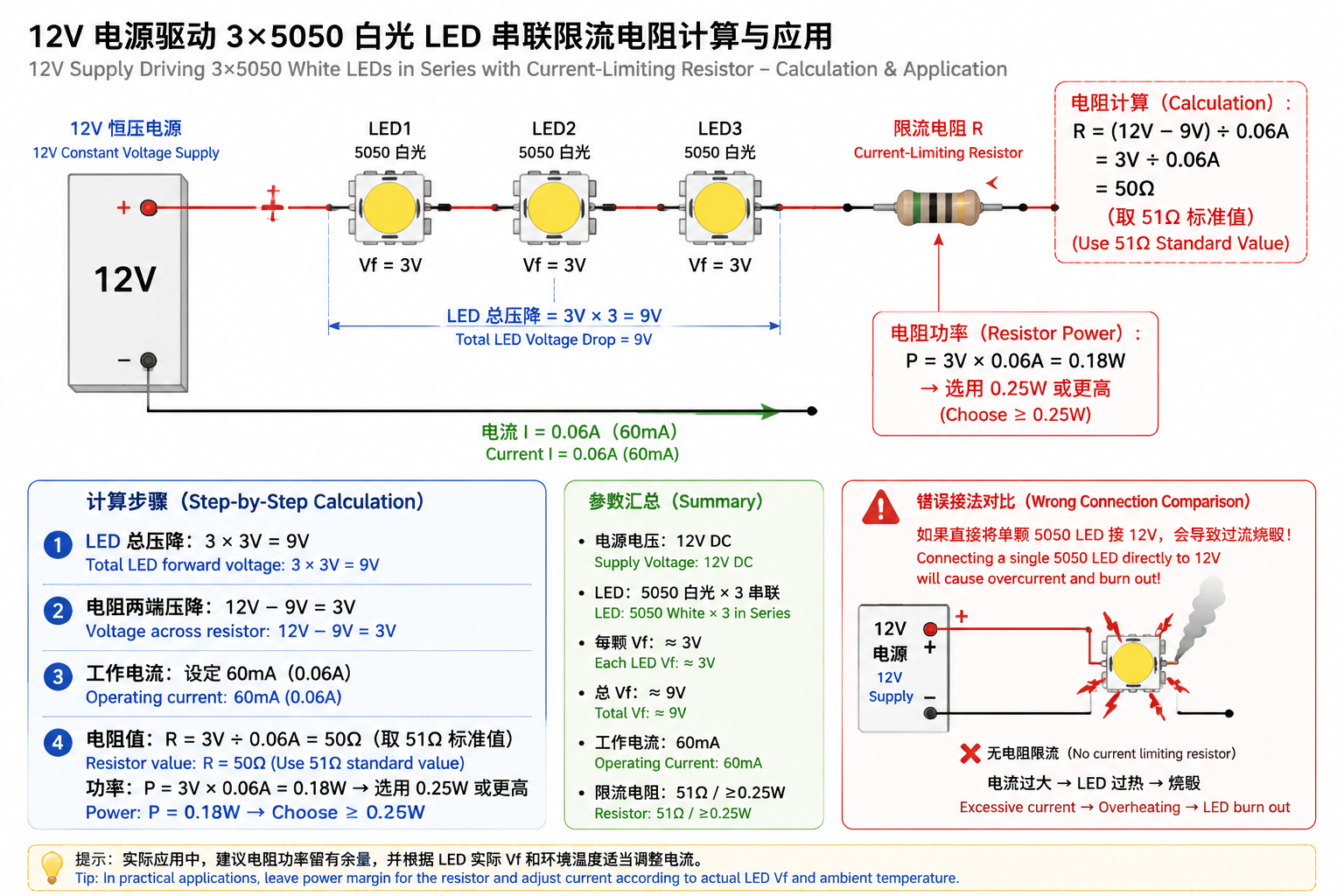

限流电阻怎么计算

如果不用恒流驱动，5050LED灯珠串联通常需要加限流电阻。电阻的作用是消耗多余电压，并把电流控制在安全范围内。

电阻计算公式为：

电阻R =（电源电压 - LED总电压）÷ 工作电流

假设条件如下：

• 电源电压：12V
• 3颗白光5050LED串联
• 单颗Vf：3V
• 工作电流：60mA，也就是0.06A

LED总电压为：

3V × 3 = 9V

电阻值为：

（12V - 9V）÷ 0.06A = 50Ω

实际选型可选择接近的标准阻值，例如51Ω。

电阻功率也要计算：

电阻功率 = 电阻两端电压 × 电流

这里为：

3V × 0.06A = 0.18W

通常可选择0.25W或更高功率电阻。如果安装空间密闭、环境温度较高或长期连续点亮，电阻功率余量应更保守。

电阻限流的优点是成本低、电路简单、适合分段灯带；局限是对电源波动和温度变化比较敏感，高可靠应用通常更适合恒流驱动。

串联、并联和串并混合怎么选

串联和并联不是谁绝对更好，而是适用目标不同。

在实际灯带和模组里，最常见的并不是纯串联或纯并联，而是串并混合：先把几颗5050LED串联成一组，再把多组并联起来。

这种方式可以兼顾单组电流一致、整条灯带可扩展、分段剪裁和成本控制。比如12V灯带常见3颗一组再多组并联；24V工程灯带常见6到7颗一组再多组并联。

为什么12V 5050灯带经常是3颗一组

拆开常见12V 5050灯带，往往能看到“3颗灯珠加1个电阻”为一个单元。这种结构并不是偶然，而是电压、限流、切割和成本共同决定的结果。

白光5050LED单颗约3V，3颗串联约9V。12V电源减去9V后，剩余约3V可以给限流电阻工作。这个结构的优点包括：

• 电压余量更合理
• 电流更容易控制
• 每个单元可独立工作
• 灯带可按标记剪裁
• 维修和替换更方便
• 配套电源和控制器普及

如果做成4颗白光5050LED一组，理论上接近12V，但几乎没有留给电阻和误差的空间。只要LED Vf偏低、电源电压偏高或温度升高，电流就可能超出预期。

对于采购或施工人员来说，如果看到某条12V灯带不是3颗一组，不必马上判断它有问题。还要看它是否为RGB结构、是否带恒流芯片、是否为高密度灯带或特殊控制方案。只是从常规经验看，3颗一组确实是12V白光5050灯带里较成熟的结构。

常见错误：这些问题最容易导致烧灯或不稳定

5050LED灯珠串联并不复杂，但很多故障都来自看似很小的设计或使用细节。

• 只看电压，不测电流：能点亮不代表电流安全，必须测实际工作电流。
• 没有限流措施：没有电阻或恒流驱动时，过流风险很高。
• 串联颗数压得太满：理论能亮不代表长期稳定，余量不足会放大温度和批次差异。
• 不同颜色混在同一串：红、绿、蓝、白的Vf不同，混串容易导致亮度和稳定性问题。
• 忽略PCB压降：灯带过长、铜箔过窄、供电点太少，会造成远端发暗。
• 散热设计不足：密闭安装、PCB太薄、铜箔面积不足都会加快光衰。

在家庭灯槽或商业展示柜中，常见問題是前端亮、远端暗，或者长时间点亮后局部发黄、亮度下降。遇到这类情况，不应只更换电源，还要检查灯带长度、供电点数量、铜箔规格、驱动方式和安装散热条件。

如何设计更稳定的串联系统

稳定的5050LED灯珠串联系统，通常不是靠单一参数，而是电路、灯珠、PCB、驱动和散热共同配合。

优先控制电流

对高亮、长时间运行或可靠性要求较高的产品，恒流驱动通常比单纯电阻限流更稳。恒流驱动可以把电流维持在设定范围内，降低电源波动和温度变化带来的影响。

串联数量不要压满电源

12V系统中，3颗白光5050LED串联通常比4颗更稳；24V系统中，6到7颗通常比8颗更保守。留出余量后，系统对电源偏差、温度变化和LED分档差异的适应性会更好。

RGB或RGBW建议分通道控制

RGB 5050LED内部包含不同颜色芯片，红、绿、蓝通道的Vf和发光效率不同。按颜色通道分别设计和控制，有利于颜色准确、亮度均匀和调光稳定。

PCB要兼顾导电和散热

高亮5050LED工作时会产生热量。设计时可以重点检查：

• 铜箔面积是否足够
• 走线宽度是否满足电流需求
• 是否需要铝基板或更好的导热结构
• 灯体是否有散热接触面
• 安装空间是否密闭

选择一致性更好的灯珠

串联结构会放大灯珠一致性问题。亮度、色温、Vf分档和老化速度如果差异较大，成品中更容易出现色差、亮暗不均或批次不一致。采购时可以向供应商確認Vf分档、分光分色范围、推荐工作电流、热特性和老化测试条件。

在需要长期供货的项目中，像恒彩电子这类LED封装供应商提供的规格数据、分档信息和选型建议，往往比单个亮度参数更有参考价值。

不同应用中的典型串联方案

同样是5050LED灯珠串联，不同应用的设计重点并不一样。

在景观亮化项目中，供电距离、户外温差、潮湿和防水结构都会影响最终表现。此时不能只计算“24V能串几颗”，还要同时检查灌封、防水、线路压降、浪涌保护和维修便利性。

在植物照明中，红光、深红、蓝光等波长往往需要分组设计。设计重点不仅是亮度，还包括光谱比例、能效、温升和长期稳定性。

串联会影响寿命吗

串联本身不会直接缩短5050LED寿命。真正影响寿命的是电流、温度、驱动稳定性、灯珠一致性和防护条件。

标准串联中，每颗LED流过的电流相同，因此不会天然让某一颗“更累”。问题通常来自某颗灯珠散热位置较差、参数偏差较大，或整串驱动电流过高。

如果目标是更长寿命，建议不要把电流推到上限运行，不要把串联数量压满电源，并在样品阶段进行电流、温升和长时间点亮观察。

采购适合串联的5050LED灯珠时看什么

采购5050LED灯珠不能只看单价和亮度。用于串联设计时，更应关注参数边界和批次稳定性。

可以重点确认这些信息：

• 是否提供完整规格书
• Vf分档范围是否清楚
• 推荐工作电流和最大额定值是否明确
• 是否有分光分色管理
• 同批次色差和亮度一致性如何控制
• 是否支持特定颜色、波长或光谱需求
• 是否具备温升、老化或可靠性测试资料
• 批量交付时参数是否稳定

如果供应商只能给出“大概电压”和“大概亮度”，后续电路设计会比较被动。对于灯带、景观亮化、商业照明、植物照明和定制模组项目，完整规格书和批次一致性通常比单次报价更重要。

FAQ

5050LED灯珠串联需要加电阻吗？

如果使用普通恒压电源，通常需要加限流电阻；如果使用恒流驱动，则由驱动控制电流。没有限流措施时，电流可能过大，容易导致烧灯或寿命缩短。

5050LED灯珠可以直接接12V吗？

不建议单颗直接接12V。单颗白光5050LED的正向电压通常约为3V，直接接12V会使其承受远高于正常工作条件。常见做法是3颗白光5050LED串联，再配限流电阻。

24V可以串联多少颗5050LED灯珠？

白光或蓝光5050LED在24V系统中通常串联6到7颗较稳，理论上最多约8颗。实际数量还要看Vf范围、驱动方式、线路压降和环境温度。

5050LED灯珠串联和并联哪个更亮？

亮度主要取决于工作电流、芯片效率、封装质量和散热条件，不是单纯由串联或并联决定。实际产品中常用串并混合结构来兼顾亮度、一致性和稳定性。

为什么5050LED灯带剪开后还能用？

因为灯带通常由多个独立小单元组成。每个单元可能是3颗5050LED串联加一个电阻。按剪刀标记剪开时，切断的是单元之间的连接，不会破坏单元内部电路。

一颗5050LED灯珠坏了，为什么一整段都不亮？

如果这一段采用串联结构，一颗灯珠断路后，电流无法通过整串，因此整段可能熄灭。降低这种风险需要关注灯珠一致性、驱动稳定性和保护设计。

RGB 5050LED灯珠可以串联吗？

可以，但通常要按红、绿、蓝三个通道分别设计。不同颜色的正向电压不同，直接混在同一串中容易造成亮度和电流不均。

5050LED灯珠串联后远端变暗怎么办？

远端变暗通常与线路压降有关。可以检查灯带长度、铜箔宽度、供电点数量和电源容量；长距离应用中，24V系统或多点供电通常更容易控制亮度一致性。

串联的5050LED灯珠会不会越用越暗？

如果电流控制正确、散热良好、电源稳定，亮度衰减通常会比较缓慢。若长期过流、高温运行或防护不足，光衰会加快，看起来就会越用越暗。
