LED灯带电压降计算与供电距离指南

LED灯带电压降计算 供电距离会直接影响尾端亮度、颜色一致性和线材安全，本文梳理12V、24V、48V灯带的计算方法与补电判断。

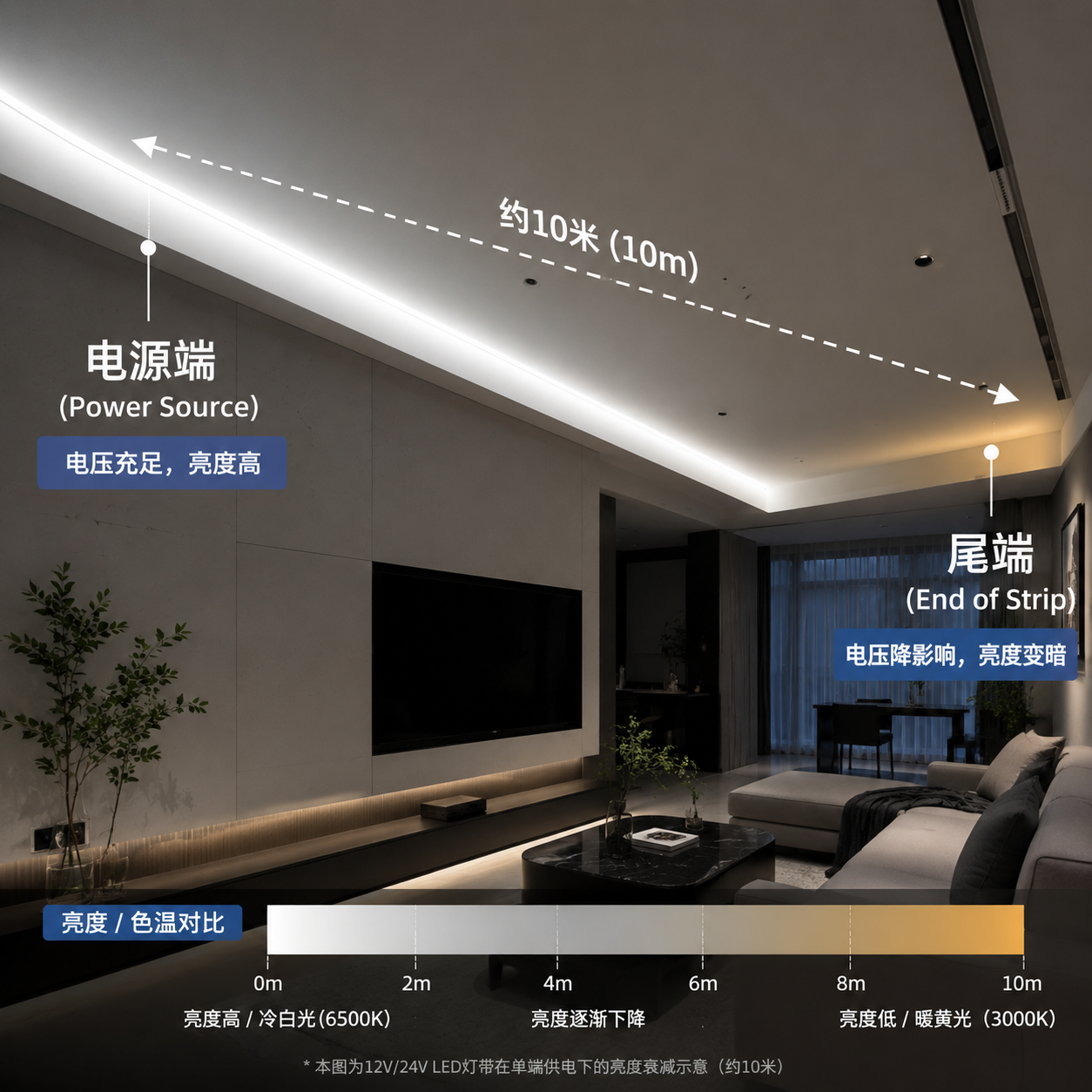

如果灯带前端很亮、尾端变暗，问题不一定出在电源功率不足，更常见的原因是供电距离过长、线径偏细或灯带电流过大。在安装前先估算电压降，比后期返工更省时间，也更容易保证整条灯带亮度一致。

LED灯带供电距离速查表

对于多数常规项目，可以先按下面的范围做初步判断，再结合功率、线径、PCB铜箔和实际安装环境复核。

12V灯带单端供电通常建议不超过5米，24V灯带建议不超过10米，48V灯带可做到约20米。超过这个范围后，不是一定不能点亮，而是尾端变暗、偏色和线损增加的概率会明显上升。

在橱柜、展柜、商场灯槽或酒店线性灯项目中，用户往往不会注意电源参数，却很容易看出灯带亮度不均。前期把供电距离和压降算清楚，能减少很多安装后的调整。

什么是LED灯带电压降？

LED灯带电压降可以简单理解为：电从电源输出后，经过供电线、接头和灯带PCB铜箔时，因为线路存在电阻，电压会逐渐降低。灯带越长、电流越大、线越细，尾端拿到的电压就越低。

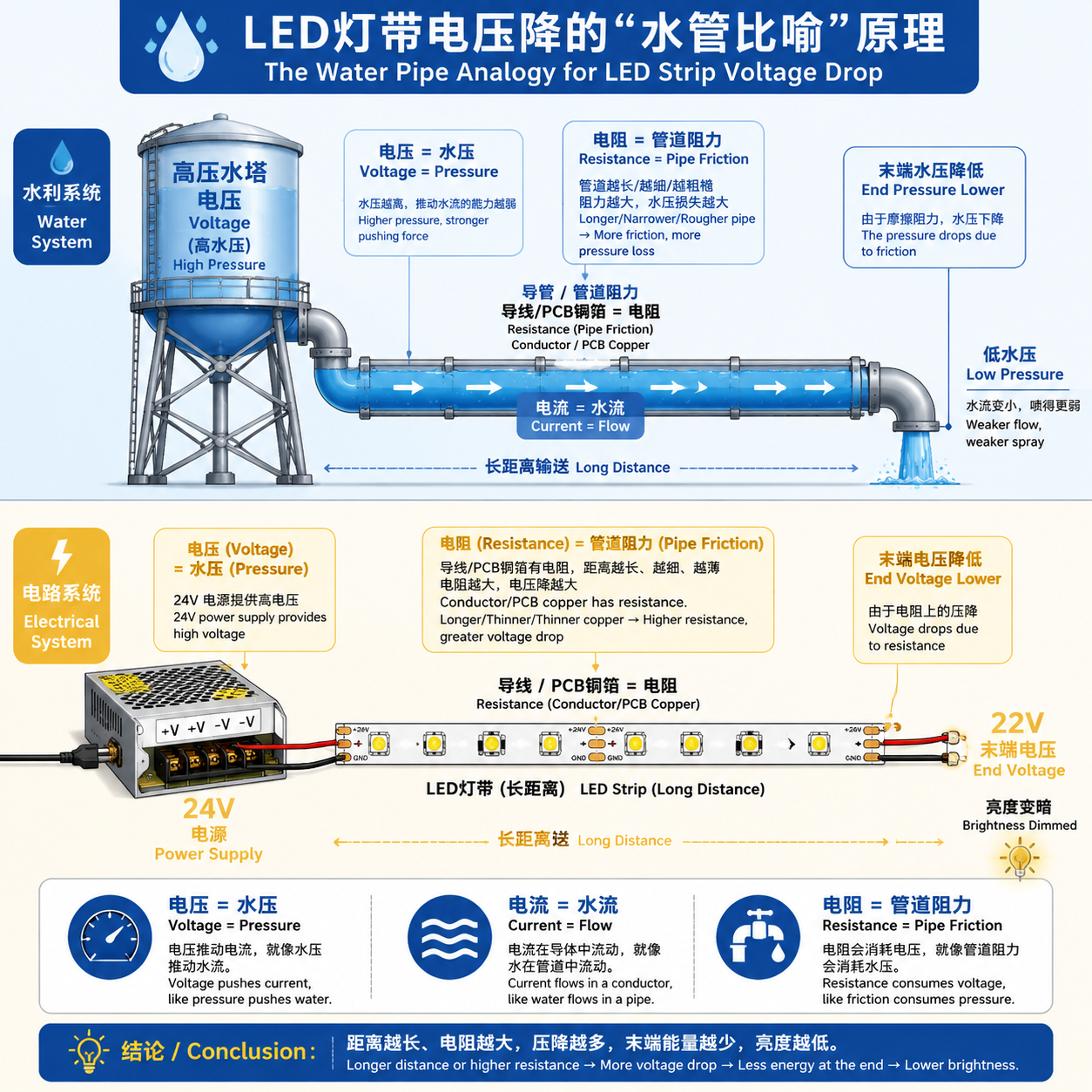

可以把它类比成水管送水：

• 电压像水压
• 电流像水流
• 导线和PCB铜箔像水管
• 距离越远，阻力越大
• 阻力越大，末端获得的能量越少

短距离安装时，压降可能不明显；一旦灯带变长、功率提高或线材偏细，就容易出现前亮后暗、白光发黄、RGB灯带尾端跑色等问题。

为什么低压灯带更容易出现压降

12V和24V灯带属于常见低压灯带。低压系统要输出同样功率，就需要更大的电流。电流越大，线路上的损耗通常也越明显。

同样是100W负载：

可以看到，24V系统的电流大约只有12V系统的一半。因此在同等功率下，24V灯带通常比12V灯带更适合较长距离供电。

PCB铜箔也会影响供电距离

很多人只关注电源和电线，却忽略灯带本身的导电能力。灯带PCB铜箔越薄，电阻越大；铜箔越厚，传电通常越稳定。高功率灯带、COB灯带和长距离线性灯项目，更需要关注这一点。

也就是说，LED灯带电压降计算不只看外部供电线，还要考虑灯带自身结构、接头质量和焊点可靠性。

电压降会带来哪些问题？

尾端变暗是最常见的现象。靠近电源的一段亮度正常，越往后越暗，整条灯带看起来像有一条亮度斜坡。对于展示柜、商场灯槽、酒店无主灯和线性照明来说，这种不均匀会直接影响观感。

RGB和RGBW灯带对压降更敏感。单色白光压降大时多表现为亮度下降，而彩光灯带可能出现尾端偏色、动态效果不同步或整条颜色不统一。做氛围灯、景观灯和商业展示时，应更早考虑补电。

LED灯带电压降计算公式

常用的线路电压降计算公式为：

电压降 Vd = 2 × L × I × R

公式里的“2”代表正负极往返回路。比如电源到灯带是5米，实际电流回路不是只走5米，而是正极和负极合计约10米。很多现场估算误差，正是因为只算了单程距离。

计算顺序更重要

实际选型时，可以按这个顺序判断：

1. 计算灯带总功率
2. 计算灯带总电流
3. 代入电压降公式估算线路损耗
4. 判断压降是否超过合理范围
5. 根据结果决定是否加粗线径、双端供电或中间补电

行业中常见的控制目标是：

• 要求较高的项目，压降尽量控制在3%以内
• 一般项目，通常不建议超过5%
• 超过5%后，尾端亮度差异往往更容易被看出来

以24V系统为例，3%约为0.72V，5%约为1.2V。如果线路压降已经接近或超过这个范围，就需要认真评估补电方案。

LED灯带电流怎么计算？

电流计算公式很简单：

电流 I = 总功率 P ÷ 电压 V

例如一条24V灯带：

• 功率：14.4W/m
• 长度：10m
• 电压：24V

计算如下：

• 总功率 = 14.4 × 10 = 144W
• 总电流 = 144 ÷ 24 = 6A

这条10米24V灯带满载运行时，电流约为6A。后续判断线径、供电距离和补电方式，都要以这个电流值为基础。

同样功率下，电压越高越有利

压降与电流关系密切。同样功率下，电压越高，电流越小，线路损耗也更容易控制。这也是商业灯槽、展厅线性灯和酒店工程中，24V甚至48V系统更常见的原因之一。

需要注意的是，电压高并不等于可以无限加长。功率高、线径细、电源距离远或接头质量不佳时，24V灯带同样会出现明显压降。

12V、24V、48V灯带供电距离对比

这张表适合前期估算，不应当替代实际计算。具体能接多远，还取决于每米功率、供电线长度、线径、PCB铜箔、接头质量和安装环境。

12V灯带适合短距离

12V灯带常用于柜底灯、展柜灯、小面积背景灯和家装氛围照明。它的安装灵活，但在长距离供电时更容易出现压降。超过5米后，通常需要考虑双端供电或分段供电。

24V灯带更适合多数中长距离项目

24V在安装便利性、供电距离和材料成本之间比较平衡。对于商用灯槽、展示照明、线性灯和酒店灯带项目，24V通常比12V更省心。

例如长灯槽安装中，如果电源集中放在一端，单端供电可能导致末端发暗。此时可以优先考虑24V灯带，并在设计阶段预留双端供电线路。即使现场测试后单端可用，预留线路也能降低返工风险。

48V适合更长的连续照明

48V灯带的优势在于电流更小，压降更容易控制。长走廊线性灯、商场大跨度灯槽、酒店轮廓光和工程型连续照明，可以优先评估48V方案。具体供电方式仍需结合产品规格和施工条件确定。

10米24V灯带电压降怎么判断？

以常见的10米24V灯带为例：

• 灯带电压：24V
• 灯带功率：14.4W/m
• 灯带长度：10m
• 供电方式：单端供电
• 总功率：144W
• 总电流：6A

10米长度已经接近24V灯带单端供电的常见上限。它通常可以点亮，但不一定能保证整条亮度完全一致。

判断是否需要双端供电

可以按使用要求来判断：

• 普通装饰用途：单端供电可能可以接受，但建议实测尾端亮度
• 展示、酒店、商业空间：建议优先双端供电
• RGB/RGBW或高功率灯带：建议中间补电或分段供电
• 电源离灯带较远：应把外部供电线压降一起计算

现场常有人认为“接上去能亮就没问题”。工程项目不能只看能不能点亮，还要看亮度是否均匀、色温是否漂移、线材温升是否合理，以及长期运行是否稳定。

10米24V、14.4W/m灯带总电流约为6A。对亮度一致性要求较高的项目，建议优先采用双端供电，以减少尾端压降。

多长LED灯带需要双端供电或补电？

这是一张经验判断表。灯带功率越高、供电线越长、线径越细，就越应该提前补电，而不是等尾端变暗后再处理。

双端供电适合什么情况

双端供电就是从灯带两端同时送电，让电流不必全部从一端传到末端。它能改善尾端变暗，让整条灯带电压分布更均衡。

12V超过5米、24V接近10米时，双端供电通常是性价比较高的方案。施工难度不算高，但对亮度一致性的改善比较明显。

中间补电适合更长项目

如果灯带长度继续增加，仅靠双端供电可能还不够。中间补电相当于把一条长灯带拆成几个更短的供电区间，每段都在更合理的距离内工作。

中间补电常用于：

• 长灯槽
• 商场导视灯带
• 酒店大堂轮廓光
• 连续型线性照明
• RGB/RGBW氛围灯项目

出现这些现象就应考虑补电

• 灯带尾端明显变暗
• RGB灯带尾端颜色不一致
• 白光灯带后段发黄或偏色
• 电源端很亮，末端明显变暗
• 总功率较高，例如超过100W
• 供电线较长，或线径偏细

如果站远看整条灯带亮度像斜坡，说明压降已经影响视觉效果。彩光灯带有时会先表现为偏色，而不是明显变暗，因此补电判断要更保守。

常见供电方式对比

短距离、低功率、对均匀度要求不高的项目，可以使用单端供电。中等长度项目优先考虑双端供电。大面积商业空间、酒店公区、建筑亮化等连续照明，则更适合多点供电和分区配电。

LED灯带供电线应该选多粗？

线径会直接影响电压降。线越细，电阻越大；线越长，电阻越大；电流越大，压降和发热也越明显。

线细带来的问题不只是亮度下降。封闭灯槽、木作柜体、吊顶暗槽等散热条件有限，如果细线长期承载较大电流，发热风险会增加。

线径选择参考表

这张表适合初步选型。实际使用时，还要把供电距离一起考虑进去。同样是6A电流，1米短线和10米长线的压降完全不同。

家装项目距离通常较短，20AWG、18AWG较常见；工程项目线路更长、负载更集中、运行时间更长，往往需要16AWG或14AWG等更保守的配置。

接头质量同样关键

线径选对了，如果端子松动、焊点虚焊、接头压接不好，仍然会增加接触电阻，导致局部发热或压降变大。压降控制不是只靠线材，而是由电源、线材、接头、灯带结构共同决定。

在实际项目中，可以优先检查这几项：

• 电源到灯带的距离是否过长
• 供电线径是否与电流匹配
• 接头、端子、焊点是否可靠
• 是否存在多卷灯带首尾硬串接
• 灯带PCB铜箔是否适合当前功率

如何减少LED灯带电压降？

优先从供电结构上解决

遇到压降问题，不一定只靠加粗线材解决。很多时候，优化供电结构更有效：

• 缩短电源到灯带的距离
• 将长灯带分段供电
• 对中等长度灯带做双端供电
• 对长距离项目设置中间补电点
• 按区域配置电源，避免远距离集中供电

在长走廊或商场灯槽中，如果所有灯带都从一个远端电源拉线，线路会很长，压降和施工难度都会上升。更稳妥的做法是按区域布置电源或补电点，让每一段灯带都在合理距离内运行。

避免这些常见做法

• 不要把多卷灯带直接首尾串接成很长一条
• 不要用过细的线承载大功率灯带
• 不要只看电源瓦数，忽略线路压降
• 不要在长距离项目中盲目使用12V灯带
• 不要忽略PCB铜箔、灯珠一致性和接头质量

多卷首尾串接是现场常见问题。前段灯带承担的电流较大，后段又拿不到足够电压，容易出现前段发热、后段变暗，甚至接头故障。

LED灯带电源怎么配？

电源功率可以按这个公式初步计算：

电源功率 ≥ 灯带总功率 × 1.2

也就是建议预留约20%余量。

例如：

• 灯带总功率：144W
• 建议电源功率：144 × 1.2 = 172.8W
• 实际可选：24V 200W电源

电源长期满载运行会增加发热，稳定性和寿命都可能受影响。保留适当余量，有利于长期使用。

电源大，不代表压降就小

很多人以为换更大功率电源就能解决尾端变暗。实际上，压降主要发生在供电线、接头和灯带PCB铜箔上。电源功率够用只是基础，真正影响末端亮度的是供电路径是否合理。

更可靠的判断方式是：

• 电源功率是否有余量
• 供电距离是否过长
• 线径是否匹配电流
• 是否需要双端供电或补电
• 电源位置是否靠近负载

电源位置要尽量靠近灯带

电源越靠近灯带，外部线路越短，压降越容易控制。复杂项目中，可以按区域放置电源，而不是从一个远端电源硬拉所有灯带。

商业空间、酒店、公区和展厅项目，通常更适合提前做供电分区。这样不仅压降更容易控制，后期检修也更清楚。

影响LED灯带供电距离的关键因素

灯带项目的最终效果，不只取决于供电方案。即使压降控制得不错，如果灯珠本身色温、亮度、显指或波长一致性不稳定，整条灯带仍可能出现视觉不均。

常见影响稳定性的材料和结构包括：

• LED灯珠芯片与封装材料
• 导电结构与支架
• 封装胶体
• PCB基板与铜箔厚度
• 电阻、焊点与连接器
• 硅胶套管或灌封材料

对于灯带厂、线性灯方案商和工程客户，除了计算供电距离，也应关注LED光源的一致性和长期稳定性。恒彩电子提供SMD2835、SMD5050、SMD3528、EMC3030、RGB、RGBW、高显指、全光谱等LED光源，可用于灯带、线性灯、景观照明和定制光源项目的前期选型参考。

LED灯带电压降计算常见问题

LED灯带最长能接多少米？

一般来说，12V LED灯带单端供电建议不超过5米，24V LED灯带建议不超过10米，48V LED灯带可做到约20米。实际长度还要看功率、线径、PCB铜箔和供电方式。

这里的“最长”不是超过就完全不能亮，而是超过后更容易出现亮度不均、偏色和线损增加。

LED灯带为什么后面越来越暗？

通常是电压降造成的。电流经过导线、接头和灯带PCB铜箔时会产生损耗，越到末端电压越低，亮度也会下降。线径偏细、接头接触不良、灯带功率过高也会加重这个问题。

24V灯带一定比12V灯带好吗？

不一定。如果是短距离家装或小范围装饰，12V灯带仍然常用。如果是长灯槽、高功率灯带或对亮度一致性要求较高的项目，24V通常更适合，因为同样功率下电流更小，压降更容易控制。

LED灯带什么时候需要双端供电？

12V灯带超过5米，或24V灯带接近或超过10米时，通常建议考虑双端供电。这样可以减少尾端变暗，让整条灯带亮度更均匀。特别长的项目，仅靠双端供电可能不够，还需要中间补电或多点供电。

LED灯带电压降控制在多少以内比较好？

要求较高的项目建议尽量控制在3%以内，一般项目通常不建议超过5%。如果压降过大，灯带尾端容易变暗、偏色，整体照明效果也会受影响。

LED灯带供电线怎么选？

供电线要根据电流和距离选择。电流越大、距离越远，线径应越保守。小功率短距离可参考22AWG或20AWG，中大功率或工程项目常用18AWG、16AWG或更粗线材。实际选型还应结合安装环境和温升情况。

灯带电源功率是不是越大越好？

不是。电源功率够用并预留约20%余量即可。电源过小容易过载，过大则增加成本。更重要的是供电路径、线径和补电方式是否合理。

可以把多卷LED灯带直接串起来吗？

不建议直接串太长。多卷首尾串接会让前段电流过大、后段电压不足，容易出现前段发热、末端变暗或颜色不一致。更稳妥的做法是分段供电、双端供电或多点补电。
