单色5050灯珠需要几个限流电阻？接法、计算与避坑

很多人把 5050封装 直接等同于固定接法，结果一上电就发热、偏亮、甚至烧珠。单色5050灯珠需要几个限流电阻，关键不在外形，而在 内部有几条独立电流通路：常见答案是 1个 或 3个。

直接结论：先看内部支路，再决定电阻数量

最实用的判断原则只有一句：

每一条独立LED电流路径，配1个限流电阻。

对应到常见应用里，通常是这样：

• 两脚单色5050灯珠：多数情况配 1个限流电阻

• 3芯片独立分路结构：建议配 3个限流电阻

• 内部已并联或已做内部处理的器件：外部通常按整体配 1个限流电阻

如果手上没有完整资料，优先按“每路一个电阻”处理更稳妥。这样可以减少 电流不均、局部过热、亮度漂移 这些常见问题。

什么是单色5050灯珠

5050 指的是封装尺寸大约为 5.0mm × 5.0mm，单色 则表示只发一种颜色，例如 红、黄、绿、蓝、白。

这类灯珠常见在：

• 灯带

• 广告灯箱

• 指示板

• 装饰照明

• 小型电子产品

它之所以常被认为“更亮”，是因为 5050封装内部通常可以容纳更多发光芯片。也正因为这样，很多人会忽略一个关键点：芯片数量增加，不等于可以随便共用一个电阻。

为什么不能直接回答“1个”或者“3个”

因为 5050只是尺寸，不代表内部固定结构。外观看起来相似的单色5050灯珠，内部可能完全不同。

常见的3种内部结构

1. 两脚整体型

只有一组正负极，通常整颗作为一个整体工作。此时外部一般配 1个限流电阻。

2. 内部并联处理型

内部可能有多颗发光单元，但出厂前已经做过连接和处理。外部接法往往仍按整体限流，通常也是 1个电阻。

3. 独立分路型

内部有 3条独立支路，每条都能单独导通。此时更合理的做法是 每路串1个电阻，共3个电阻。

判断“单色5050灯珠需要几个限流电阻”，核心不是看它有几颗芯片，而是看这些芯片是不是独立走电流。

怎么快速判断要用几个限流电阻

如果你正在打样或维修，下面这个判断顺序最省时间。

看引脚定义

• 引脚少：结构通常更简单

• 引脚多：更可能存在 分路控制

看规格书参数

重点关注这几项：

• 正向电压 Vf

• 额定电流 If

• 内部连接方式

• 引脚功能说明

看驱动方式

• 整颗一起亮：一般按整体限流

• 每颗芯片或每路单独驱动：每路都应独立限流

不确定时用安全方案

不确定内部结构时，按每条独立支路配置1个限流电阻，通常更安全。

一个常见场景：5V控制板点亮5050，为什么刚亮就发烫

很多人在 USB 5V 或开发板上测试单色5050时，会直接把灯珠接上去，或者只串一个偏小的电阻。短时间内看似能亮，但很快出现 发热、亮度下滑、颜色不稳定。

问题通常不在“灯珠质量差”，而在 电流超了。

以白光单路为例，如果 Vf≈3.2V，目标电流20mA，那么电阻应按下面公式计算：

R = (5V - 3.2V) ÷ 0.02A = 90Ω

实际选型时，通常会选标准值 91Ω 或 100Ω。其中 100Ω 更保守，亮度略低，但发热和失效率通常更可控。

如果你不知道手上的5050是整体型还是分路型，先不要默认“一个电阻带整颗”就是对的。

另一个高频场景：12V灯箱或灯带改板，为什么有的亮有的暗

在 广告灯箱、12V灯带、工程照明改板 里，更容易出现另一个问题：同一批板子上，有的灯珠明显更亮，有的却偏暗，运行一段时间后差异更大。

这往往和 并联分流不均 有关。

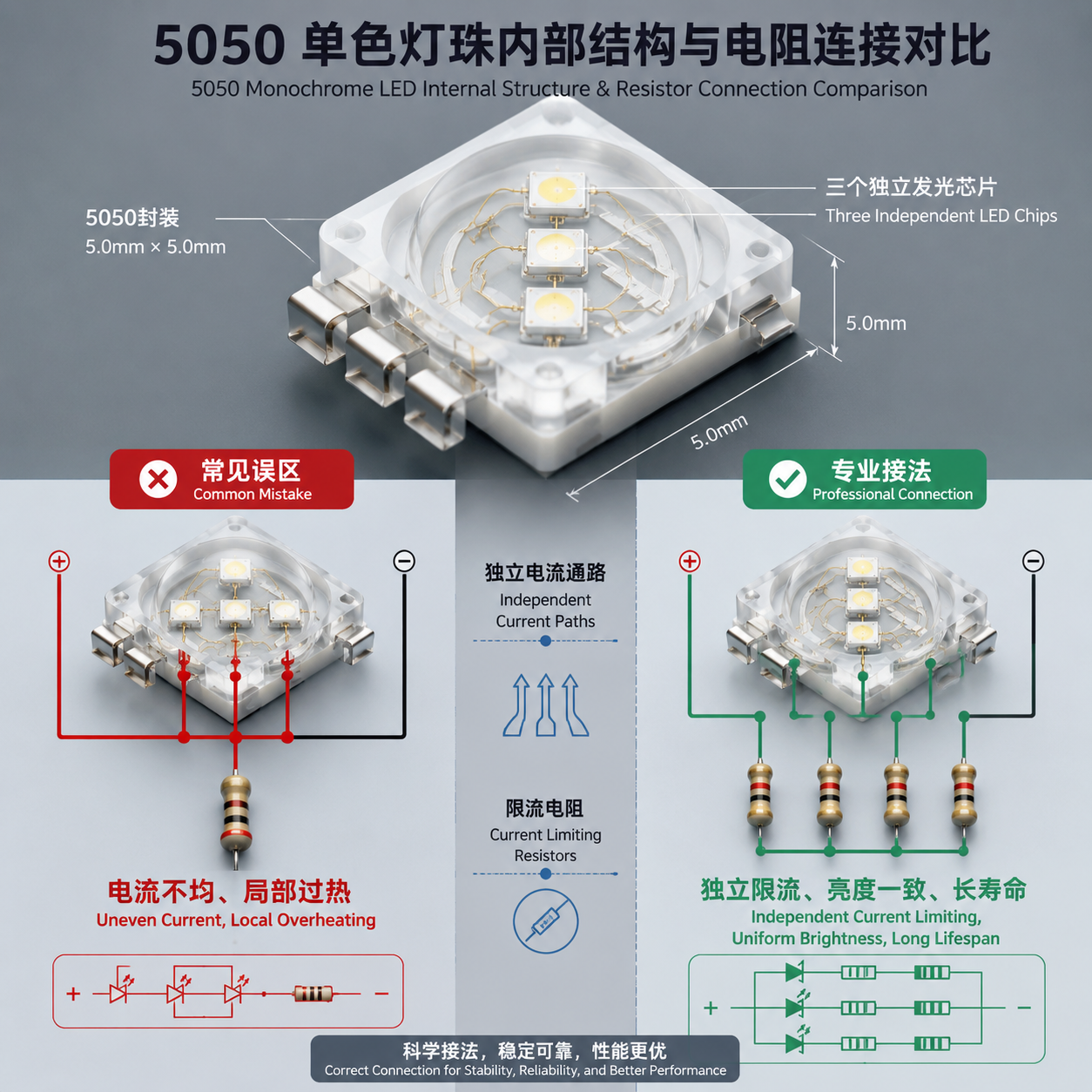

如果一颗单色5050内部实际是 3路独立芯片，却只用 1个总电阻 去限流，那么三路电流不会天然平均。导通电压稍低的那一路会先吃到更多电流，结果就是：

• 某一路更亮

• 某一路更热

• 整体亮度一致性下降

• 长时间工作后更容易提前失效

对于这类场景，每路独立串电阻 通常比共用一个电阻更稳定。实际量产中，这种做法对 亮度均匀性 和 寿命一致性 的改善会更明显。

为什么LED必须加限流电阻

LED不是普通白炽灯。它的一个典型特性是：电压上升一点点，电流可能增加很多。

一旦电流失控，常见后果包括：

• 结温上升

• 光衰加快

• 颜色漂移

• 寿命缩短

• 直接烧毁

限流电阻的作用，本质上就是把多余电压消耗掉，让电流停留在 额定工作范围 内。

电阻装在正极还是负极，有区别吗

没有本质区别。

只要电阻与LED是 串联关系，放在正极侧还是负极侧，限流效果相同。实际布线时只需考虑：

• 焊接是否方便

• PCB走线是否顺

• 维修时是否容易识别

单色5050灯珠限流电阻怎么计算

电阻公式

R =（电源电压 - LED正向电压Vf）÷ 电流I

功率公式

P =（电源电压 - LED正向电压Vf）× 电流I

也可写成：

P = I²R

参数含义

• R：电阻值

• Vf：LED正向电压

• I：目标工作电流

• P：电阻功耗

阻值决定“电流大不大”，功率决定“电阻会不会过热”。

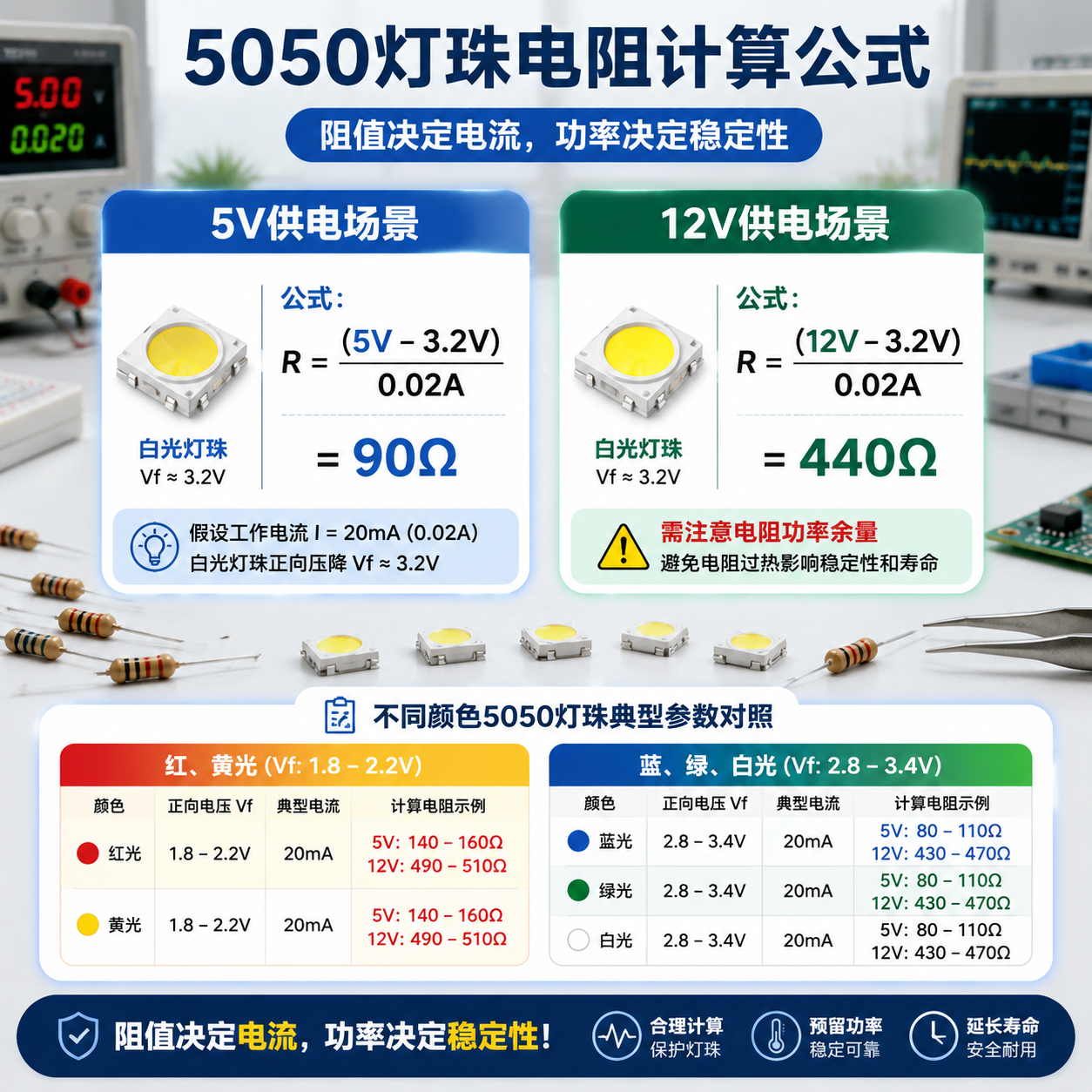

常见颜色的正向电压和电流范围

常见经验值可以先这样记：

• 单芯片工作电流：约 20mA

• 整颗5050总电流：约 55mA–60mA

实际选型仍以规格书为准，因为不同批次、颜色和芯片方案都会影响参数。

5V供电时，电阻怎么选

白光单路示例

假设：

• 电源电压 = 5V

• Vf = 3.2V

• I = 20mA

计算：

R = (5 - 3.2) ÷ 0.02 = 90Ω

可选标准值：

• 91Ω

• 100Ω

红光单路示例

假设：

• Vf = 2.0V

• I = 20mA

计算：

R = (5 - 2.0) ÷ 0.02 = 150Ω

可直接选：

• 150Ω

5V场景的实用建议

• 参数不确定时，电阻宁可略大，不要偏小

• 红光、黄光在5V下更不能裸接

• 对亮度一致性有要求时，优先 分路限流

12V供电时，电阻怎么选

白光单路示例

假设：

• 电源电压 = 12V

• Vf = 3.2V

• I = 20mA

计算：

R = (12 - 3.2) ÷ 0.02 = 440Ω

可选标准值：

• 430Ω

• 470Ω

通常更保守的选法是 470Ω。

红光单路示例

假设：

• Vf = 2.0V

• I = 20mA

计算：

R = (12 - 2.0) ÷ 0.02 = 500Ω

可选标准值：

• 510Ω

为什么12V更要注意余量

因为 压差更大，电阻发热更明显。即使阻值算对了，如果功率余量不足，电阻也可能因为长期发热导致 阻值漂移、变色、失效。

电阻功率怎么选，很多人为什么会忽略这一步

只算阻值，不算功率，是新手最常见的失误之一。

实用选型建议

• 低压、小电流场景：通常可用 1/4W

• 希望温升更低：可选 1/2W

• 12V、高压差、长时间工作：优先考虑 1/2W 到 1W

一个简单判断方法

如果理论功耗已经接近电阻额定值的 50%，实际使用中就应该上调一档功率，避免高温环境下长期超压运行。

阻值算对，只能说明“能亮”；功率留够，才更接近“能长期稳定亮”。

单色5050灯珠限流电阻速查表

按单路20mA估算

什么时候这张表不能直接套

下面几种情况，不能只靠速查表：

• 整颗总电流不是20mA，而是50mA以上

• 内部结构不明

• 电源存在明显波动

• 环境温度较高

• 多颗并联使用

这时应回到规格书，重新按 Vf、If、功率余量 计算。

多颗单色5050一起使用时，电阻怎么配

串联使用

串联时，回路电流相同，可以按整串统一计算限流元件。但前提是：

• 总电压分配合理

• 电源余量足够

• 驱动方式匹配

并联使用

并联时更容易出现 分流不均，因此更推荐：

• 每个并联支路单独限流

• 不要让多个支路共用一个过小电阻

并联结构下，独立限流通常比共用限流更稳定。

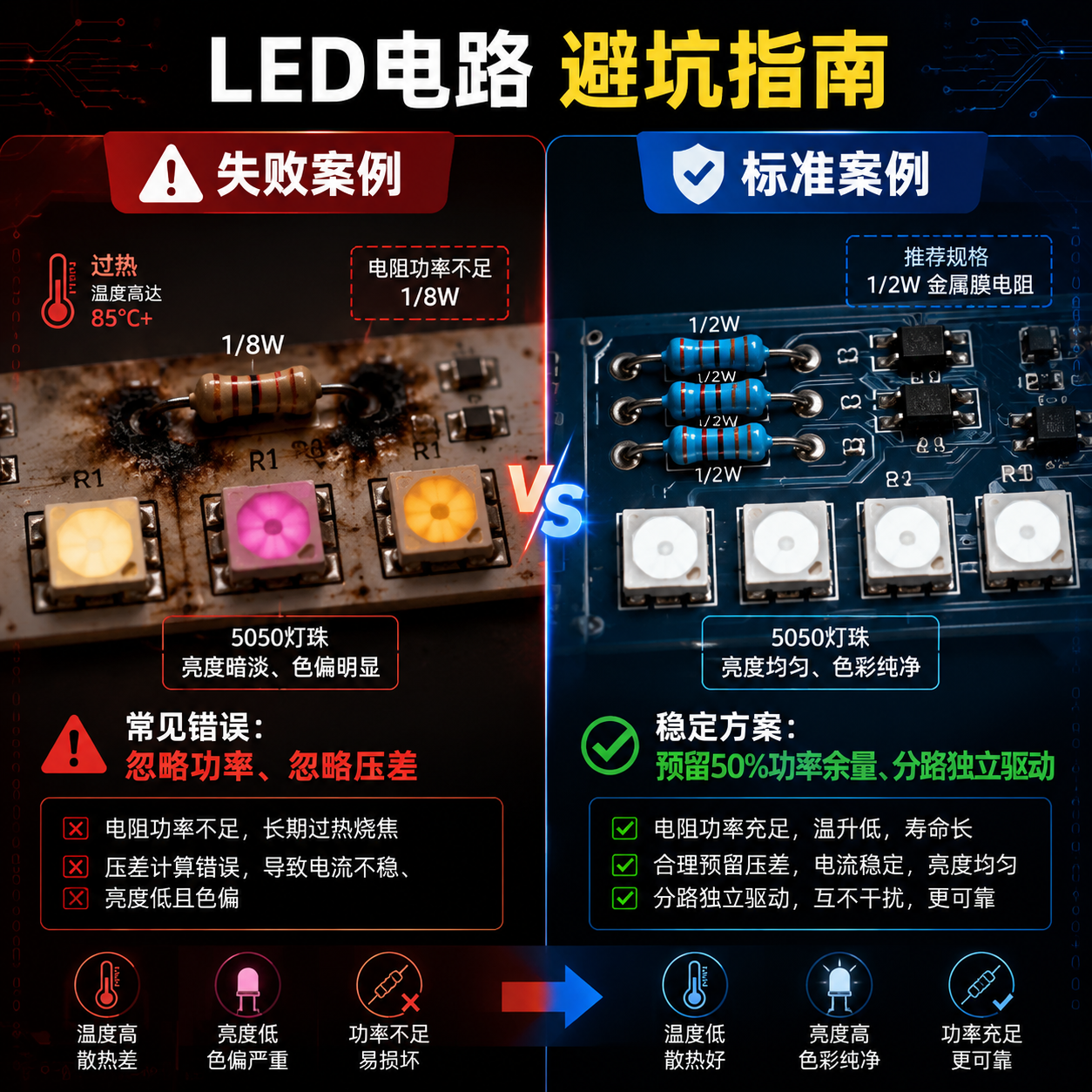

常见错误：明明加了电阻，为什么灯珠还是烧了

这类问题通常不是“加没加电阻”，而是“电阻加得对不对”。

高发原因

• 阻值太小，电流依然过大

• 功率太低，电阻本身先过热

• 把3路独立芯片当成1路处理

• 忽略电源波动

• 散热条件太差

• 按经验值代替规格书参数

在量产板上，如果长期工作温升较高，LED失效率常常不是瞬间发生，而是先出现 亮度下降、色偏、局部暗化，最后才完全失效。

什么时候该考虑恒流驱动，而不是电阻限流

如果只是 少量、低成本、短时间点亮，串联电阻通常足够。

但遇到下面这些情况，更适合改用 恒流驱动：

• 电源波动较大

• 灯珠数量多

• 长时间连续工作

• 对亮度一致性要求高

• 工业设备或商业照明场景

相较于单纯电阻限流，恒流驱动在 电流稳定性、亮度一致性、寿命控制 上通常更有优势。

选型时除了电阻数量，还要看哪些参数

真正影响使用效果的，不只是“能不能点亮”，还有 是否稳定、是否一致、是否适合量产。

重点建议核对：

• 正向电压范围 Vf

• 额定电流 If

• 光色一致性

• 散热能力

• 封装可靠性

• 批次稳定性

对于工程项目，这些因素会直接影响 返修率、亮度一致性、寿命表现。像恒彩电子这类提供规格支持的供应端资料，通常更适合在打样前先做参数确认。

FAQ

单色5050灯珠需要几个限流电阻？

看内部有几条独立支路。 常见是 1个 或 3个。如果是整颗只有一组正负极，通常 1个；如果是 3路独立芯片，建议 3个。

能不能整颗5050只用1个电阻？

可以，但前提是内部结构支持。 如果外部只有一组正负极，且内部已处理为整体工作，通常可以只用 1个电阻。如果是多路独立芯片，共用一个电阻往往不够稳。

5050灯珠接5V用多大电阻？

要按公式 R=(电源电压-Vf)÷电流 计算。常见参考值：

• 红/黄单路20mA：约 150Ω

• 蓝/绿/白单路20mA：约 91Ω–100Ω

5050灯珠接12V用多大电阻？

同样按公式计算。常见参考值：

• 红/黄单路20mA：约 510Ω

• 蓝/绿/白单路20mA：约 430Ω–470Ω

同时要注意 电阻功率余量，12V场景通常比5V更容易发热。

电阻必须接在正极吗？

不是。 只要与LED串联，放在正极或负极，限流效果都一样。

单色5050灯珠不加电阻会怎样？

可能出现：

• 瞬间过流

• 快速发热

• 亮度不稳

• 寿命明显缩短

• 直接烧毁

关于 单色5050灯珠需要几个限流电阻，最可靠的判断不是看封装名称，而是看 内部独立电流路径的数量。

可以直接记住这3句话：

1. 几条独立支路，就配几个限流电阻。

2. 不确定结构时，优先按每路1个电阻处理。

3. 选电阻时，不只算阻值，还要算功率并留余量。
