5v rgb灯带接线定义不清，最常见的后果不是“不亮”，而是颜色错乱、局部闪烁，甚至直接烧毁灯珠或控制器。如果你正准备接主板ARGB、控制器或电源，先分清5V、数据、地线、公共端，比盲目通电更重要。
什么是5V RGB灯带接线定义
“5V RGB灯带接线定义”通常是指：一条5V低压RGB灯带上，每根线分别承担什么功能、应接到哪个针脚、是否支持单点控制，以及错误接线会带来什么问题。
在实际应用里，5V RGB灯带常见为两大类：
- 5V可编程ARGB灯带：常见针脚为 5V / Data / GND
- 5V普通RGB灯带：部分产品采用 V+ / R / G / B 结构
这两类虽然都可能被用户笼统称作“5V RGB灯带”，但接线逻辑并不相同。如果不先区分型号，接线错误的概率很高。
很多用户以为“接口能插上就能用”，但在灯带接线中，电压一致不代表协议一致，针脚相似也不代表能混接。
5V RGB灯带常见接线定义
1. 5V ARGB灯带接线定义
这是目前机箱灯效、电竞桌面和氛围照明中最常见的一类。其核心特征是每颗灯珠可单独控制颜色和效果。
常见定义如下：
- 5V：供电正极
- Data：数据信号线
- GND：接地负极
部分接口会标成：
- 5V / D / G
- VCC / DI / GND
- +5V / DIN / -
其中：
- DIN 表示数据输入端
- DOUT 表示数据输出端，用于串接下一段灯带
如果灯带支持级联，接线方向必须正确。数据线接反时，灯带通常不会正常响应控制信号。
2. 5V普通RGB灯带接线定义
另一类是较传统的RGB灯带，虽然工作电压也可能是5V，但通常不是单点寻址，而是整段同步变色。
常见定义如下：
- V+：电源正极
- R：红色通道
- G：绿色通道
- B：蓝色通道
这种结构本质上是通过分别控制 R/G/B 三路负极或信号通道 来混色。它与ARGB最大的区别在于：不能逐颗灯珠独立显示不同颜色。

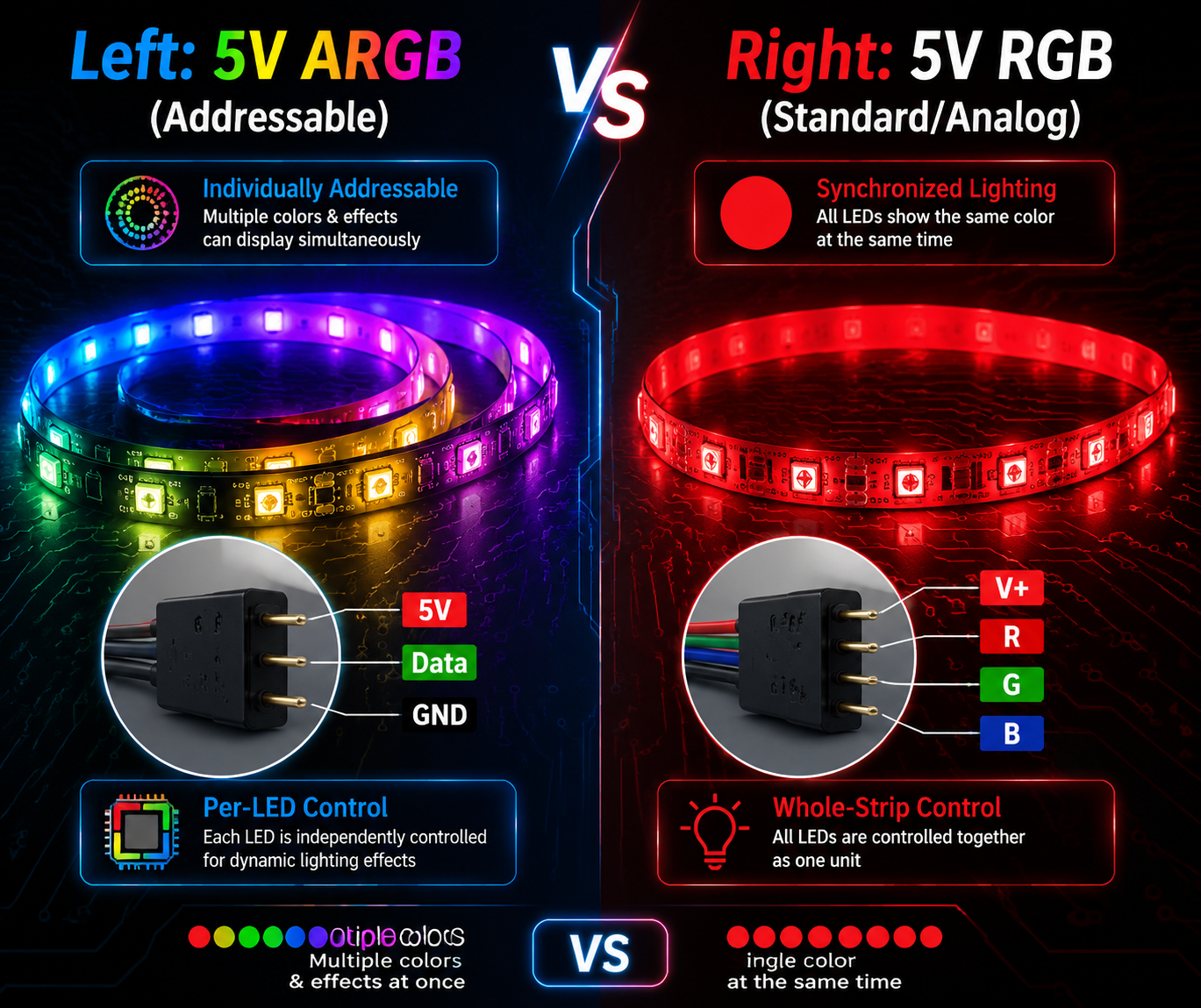

3. 两类5V灯带的接线差异一眼看懂
| 类型 | 常见线序 | 控制方式 | 典型接口 |
|---|---|---|---|
| 5V ARGB | 5V / Data / GND | 单点控制 | 3Pin |
| 5V RGB | V+ / R / G / B | 整段同步 | 4Pin |
如果你的目标是做流水、追光、幻彩效果，一般需要选择5V ARGB。如果只需要整条灯带统一变色，普通RGB即可满足。
接线前先看这3个关键参数
很多故障并不是灯带坏了，而是前期识别不到位。接线前，至少先确认以下三点：
- 电压是否为5V
- 接口针脚数量是否匹配
- 控制协议是否一致
例如：
- 主板接口是 5V 3Pin ARGB
- 灯带却是 4Pin RGB
- 即便都写着RGB，也不能直接互接
再比如，用户把12V RGB接口误接到5V ARGB灯带，通常会造成不可逆损坏。这类问题在DIY机箱和柜体灯光改造中非常常见。
两个高频使用场景里的真实接线问题

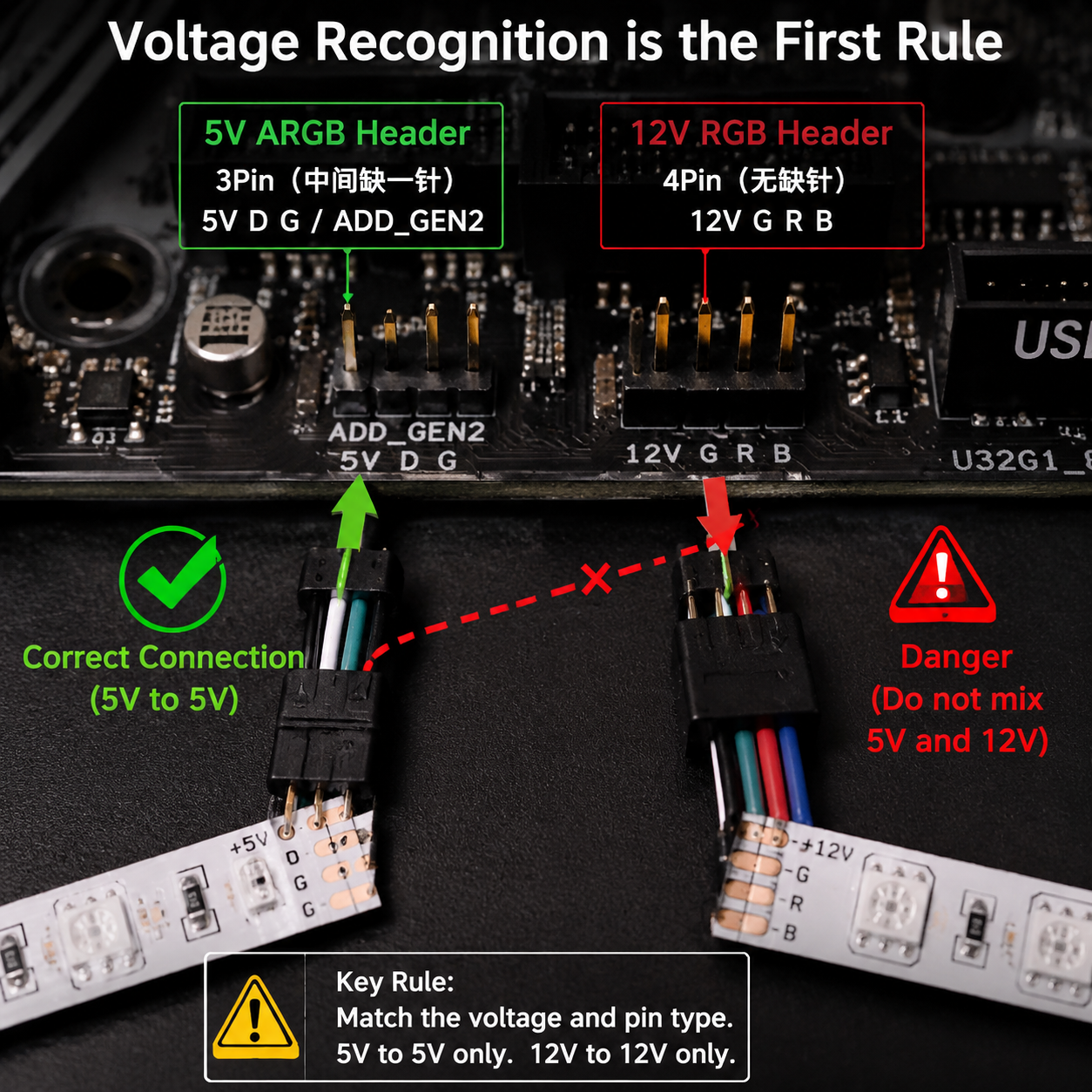

场景一：机箱ARGB灯带接主板，插得上却不亮
这是装机时最常见的问题之一。
用户通常看到主板上有灯效接口，就直接把灯带插上。但问题在于，不同主板可能同时存在：
- 12V 4Pin RGB
- 5V 3Pin ARGB
两者外观接近，但定义完全不同。尤其是新手在机箱空间狭小、视线受限的情况下，很容易只看“RGB”字样，不看5V标识和缺针位。
此时正确做法是：
- 先确认灯带标签，查看是否标有 5V、D、GND
- 再核对主板接口旁边的丝印，如 5V/D/G 或 ADD_HEADER
- 对齐接口上的箭头标记，一般箭头一侧对应 5V
- 通电前检查接口是否存在错位插针
如果灯带接上后“只有部分亮”或“颜色顺序完全不对”，优先排查数据线方向和针脚错位，而不是先怀疑灯带质量。

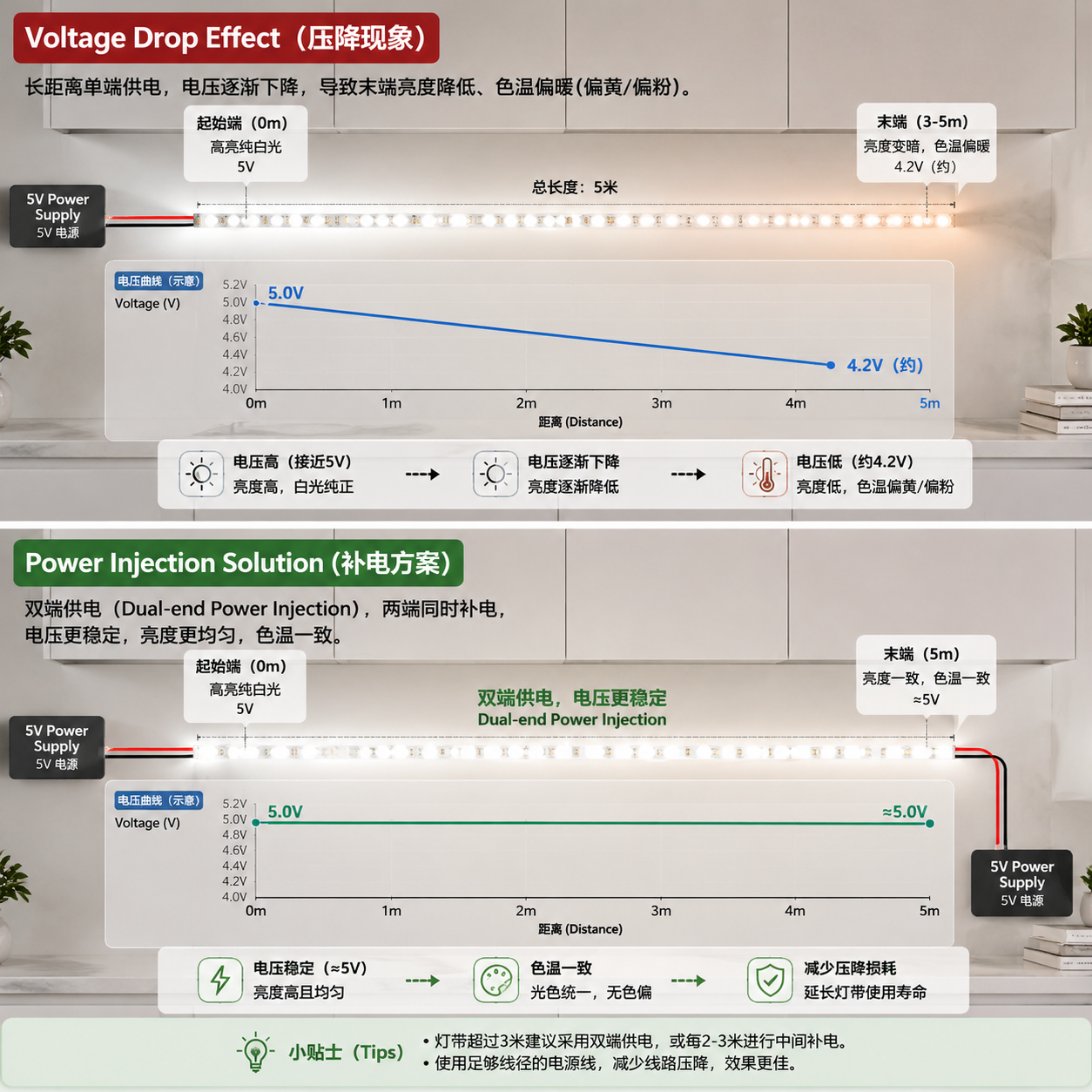

场景二：橱柜、展示柜灯带延长后闪烁或尾部变暗
在家居照明和商用展示里，5V灯带常用于短距离氛围补光。但一旦用户为了美观将灯带串联过长，问题就会出现：
- 前段正常，后段亮度明显下降
- 某些颜色偏差，尤其是白光发黄或发粉
- 动态效果时出现闪烁、断续、不跟随
根本原因通常不是“灯带不稳定”，而是压降和供电不足。
5V系统本身对电压波动更敏感。线路一长，电流增加，末端电压下降更明显。业内常见做法是控制单端供电长度，并在必要时采用双端供电或分段供电。
一个简单经验是：
- 短距离、小功率应用可单端供电
- 当灯带长度增加、密度提高或全亮白光使用频繁时，应考虑补电方案
如果是工程或定制项目，像恒彩电子这类供应端通常会根据灯珠密度、每米功率、线材规格给出更准确的供电建议。
5V RGB灯带怎么接线更安全
确认接口定义
先看灯带本体、插头、控制器端子上是否印有：
- 5V
- R / G / B
- D / DI / DO
- GND
- 箭头方向
这些标识比商品名称更可靠，因为很多销售页面会把ARGB和RGB混称。
不要只看针脚数量
虽然3Pin通常是ARGB，4Pin通常是RGB，但仍要以丝印定义为准。某些转接线、定制线束和小型控制器，外观会让判断变得不直观。
长距离安装要考虑压降
如果长度较长，建议重点看这几个参数：
- 每米功率
- 总长度
- 供电位置
- 线径粗细
在5V系统中，哪怕只有0.3V到0.5V的压降，也可能让末端灯效出现明显差异，尤其在高亮白光场景下更明显。
常见错误接法与后果
1. 5V灯带接到12V接口
后果通常最严重，容易造成灯珠损坏、IC烧毁。
2. RGB与ARGB混接
接口逻辑不同，常见表现为：
- 完全不亮
- 只能显示单色
- 控制无响应
- 动态效果异常
3. 数据方向接反
对于可编程灯带，DIN和DOUT不能反接。反接后可能整段不工作，或只有首颗灯珠异常闪烁。
4. 超长串联不补电
会导致：
- 尾端变暗
- 色温漂移
- 闪烁
- 控制不稳定
5V RGB灯带接线判断方法
如果手头没有说明书，可按下面顺序快速判断：
看接口和标识
- 3线/3Pin，并标有 5V、D、GND：多半是ARGB
- 4线/4Pin，并标有 V+、R、G、B：多半是普通RGB
看灯效表现
- 能做逐点追光、流动幻彩：通常是ARGB
- 只能整段一起变色：通常是RGB
看灯带上的IC
如果灯珠旁边能看到独立控制芯片，通常意味着它具备单点控制能力。
FAQ
5V RGB灯带和12V RGB灯带能通用吗？
不能通用。即使接口外观接近，只要工作电压不同，就不能直接连接。5V接12V控制端或电源端，都存在损坏风险。
5V ARGB和RGB有什么区别？
核心区别在于控制方式：
- ARGB：每颗灯珠可独立控制，常见接线为 5V / Data / GND
- RGB：整段同步变色，常见接线为 V+ / R / G / B
如果你需要流水、跑马、幻彩等效果，应优先确认是否为ARGB。
5V RGB灯带接反会烧吗？
要看接反的是哪一类线。
如果是电源正负极接反，有烧毁风险；如果是数据线方向接反，更常见的是不亮或控制异常。无论哪种情况，接线前都应先核对针脚定义和箭头方向。
5V灯带为什么后面越来越暗？
这通常是供电不足或线路压降过大。当灯带较长、灯珠密度高、全亮使用时间长时，末端电压下降会导致亮度衰减。实际安装中可通过分段供电、双端供电、缩短传输距离改善。
5V RGB灯带一定是3Pin吗？
不一定。市场上“5V RGB”这个叫法比较混乱，既可能指5V ARGB 3Pin，也可能指5V普通RGB 4Pin。判断时不要只看名称，必须看针脚定义和丝印标识。
