工程师在项目初期常常陷入两难：直插陶瓷灯珠和贴片哪个好？如果封装形态匹配错误，轻则导致设备在高温极限下发生严重光衰，重则直接拉低整条SMT全自动化产线的良品率。核心结论其实具备极强的指向性：大功率聚光与极限耐高温场景必须依托陶瓷基板，而追求极致微型化与百万级量产的消费电子则离不开贴片封装。
一、 工业视觉检测场景：击破“高温光衰”痛点

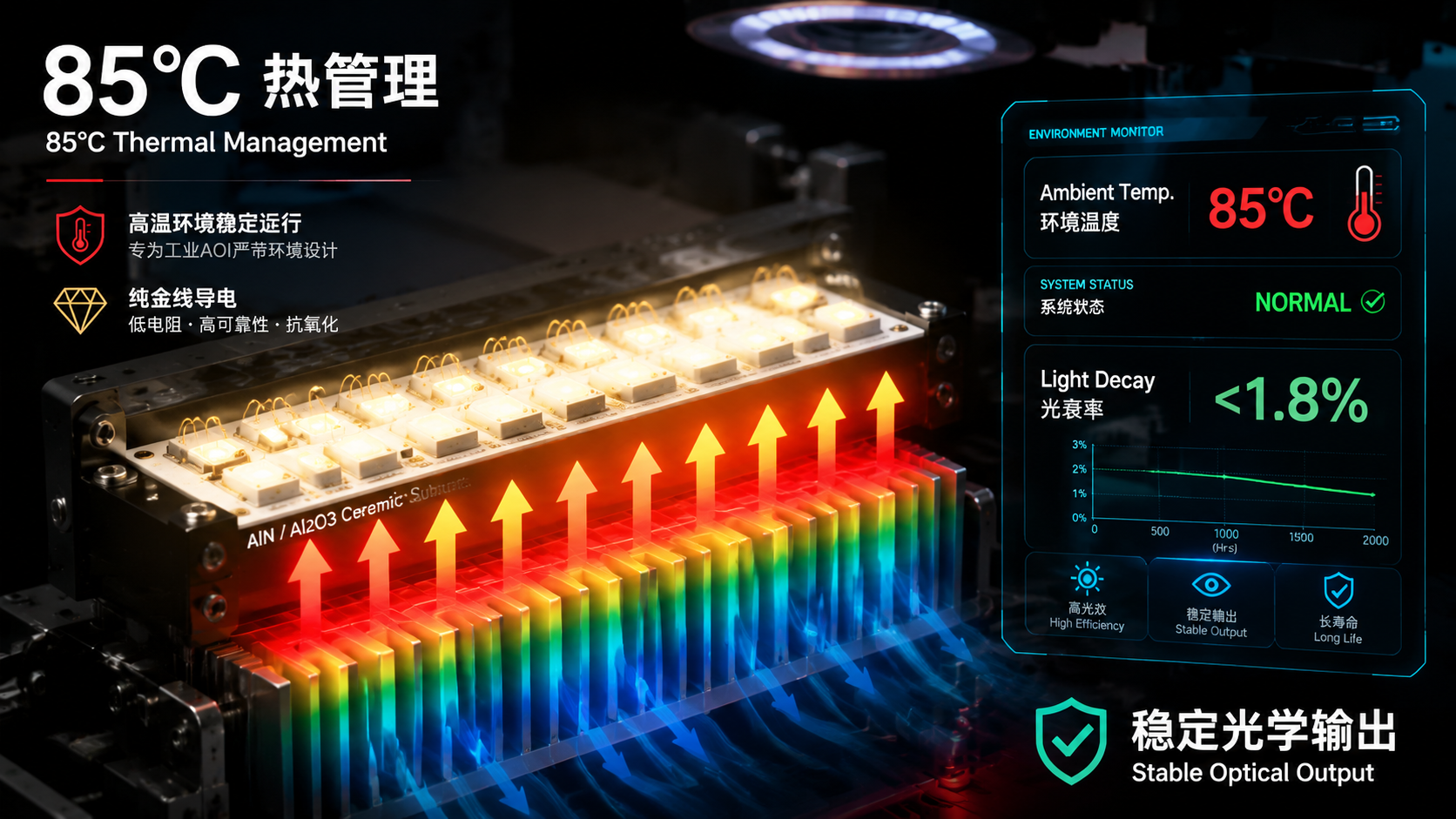

在全天候运转的AOI（自动光学检测）设备中，内部机箱温度常年逼近85°C。 如果此时采用普通塑料支架的光源，持续的高结温（Junction Temperature）会使塑料基材迅速碳化发黄。摄像头的补光一旦出现30%以上的照度衰减，检测画面就会布满噪点，直接导致微小瑕疵的漏检。
应对这种极限热负荷，直插陶瓷灯珠是毋庸置疑的最优解。
它采用氧化铝（Al2O3）或氮化铝（AlN）作为核心导热基板。高级陶瓷的热导率是普通FR4玻纤板的数十倍，能够像高效的微型泵一样，瞬间将发光芯片产生的热量抽离。配合纯金线的高效导电特性，即使在3W的满负荷运作下，连续点亮2000小时的光衰也能严格控制在1.8%以内。
二、 智能照明与消费电子场景：跨越“空间与效率”的鸿沟
当我们把目光转向厚度仅有5毫米的智能超薄面板灯，或者需要密集排布的柔性洗墙灯带时，传统的直插元件就会成为一场灾难。 突出的引脚不仅无法塞进狭小的结构件中，纯手工的波峰焊工艺更是会让百万级订单的交期彻底失控。
此时，贴片LED（SMD LED）展现出了降维打击的优势。它的外壳通常采用PPA、PCT或EMC塑料，去除了冗长的引脚，直接以表面贴装技术（SMT）与电路板结合。全自动贴片机能够以每小时数万点的速度进行高精度挂载，将人工干预成本降至冰点。虽然其单颗典型功率（0.1W-0.5W）较小，但通过高密度阵列排布，能够输出极其均匀的柔和面光源。

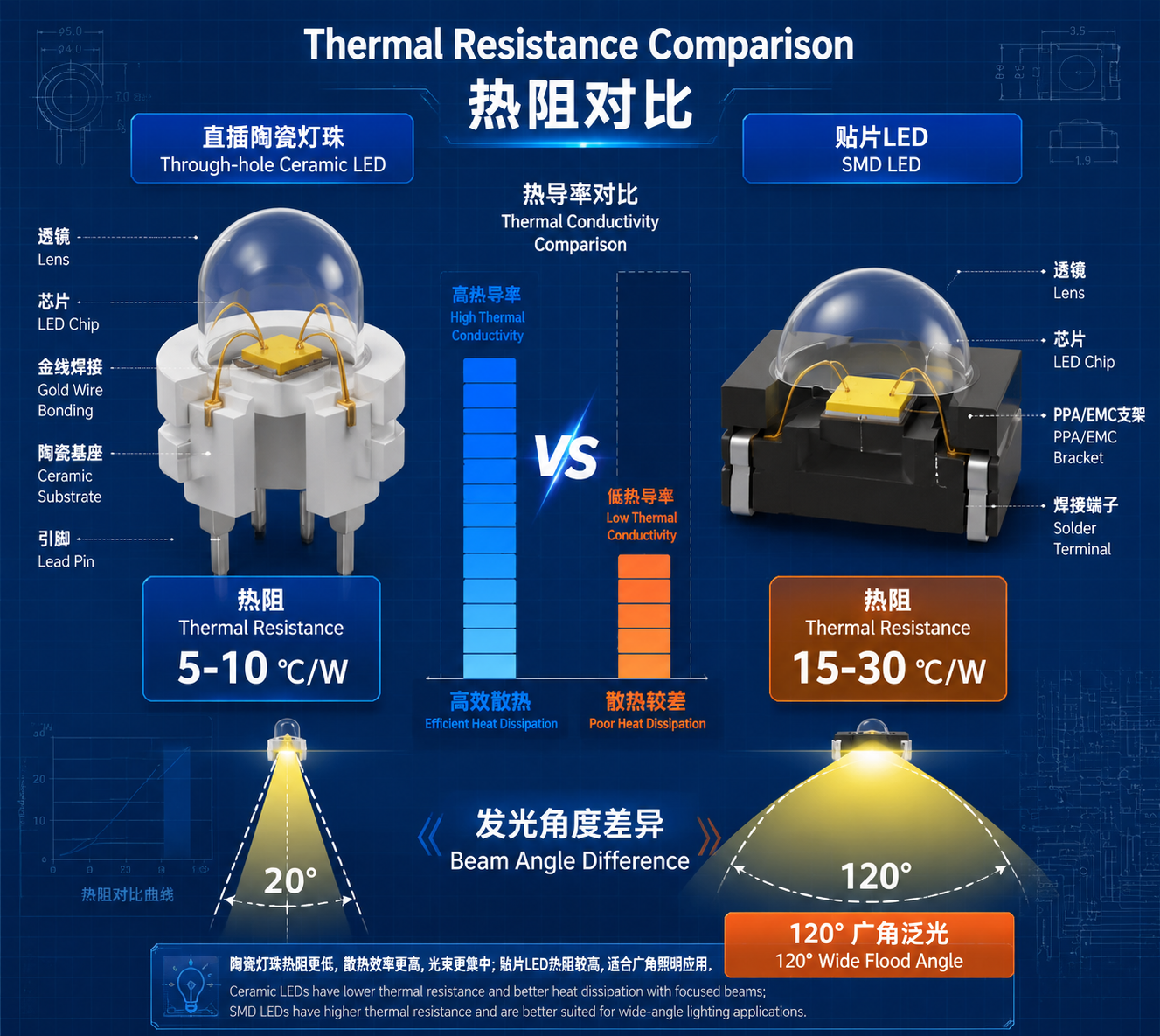

三、 核心参数对决：热阻、光效与封装形态对比
为便于研发端快速定型，以下整理了两种封装形态的核心物理属性差异：
基材热阻：直插陶瓷（约5-10 ℃/W，极低热阻） vs 贴片LED（约15-30 ℃/W，高度依赖外部散热）
发光角度：直插陶瓷（配合硅胶透镜可达极窄聚焦） vs 贴片LED（通常为120°广角泛光）
典型功率：直插陶瓷（0.06W - 3W，支持单点超高亮） vs 贴片LED（0.1W - 0.5W，主打阵列均光）
装配工艺：直插陶瓷（穿孔回流焊/波峰焊） vs 贴片LED（全自动SMT贴片）
四、 寿命与稳定性：热管理决定最终生命周期
探讨光源寿命，本质上是在探讨热管理（Thermal Management）的效率。LED芯片将电能转化为光能时，超过60%的能量会转化为废热。
对于贴片LED而言，其自身的塑料支架并不具备实质性的散热能力。它必须紧密贴合在高导热铝基板上，通过大面积的覆铜来疏导热量。只要外部散热器设计余量充足，高品质贴片灯珠同样能轻松通过国际LM-80标准测试，实现50,000小时（L70）以上的超长寿命周期。
而直插陶瓷灯珠则自带“散热装甲”。其物理化学性质极度稳定，不仅无惧UV紫外线的长期照射，更能在强酸碱的工业环境中保持极高的光学一致性。对于要求波长零偏移的多光谱医疗仪器而言，这种材料级别的物理稳定性是不可替代的。
五、 工业级定制与全自动化封装标准
高端光学设备的研发，往往需要特定波长（如365nm紫外或850nm红外）与特殊荧光粉配比的深度定制。在这一领域，像恒彩电子这类具备深厚光学底层研发积累的资深封装企业，会通过十万级无尘车间的全自动固晶焊线设备，对每一颗灯珠的色容差（SDCM）进行严苛的机器视觉筛查。只有这种级别的工业品控，才能确保批量化投产时毫无肉眼可见色差，满足精密仪器的苛刻要求。
六、 常见技术问答（FAQ）
Q1：如果贴片LED必须用于大功率照明，如何解决散热瓶颈？必须采用热电分离设计的紫铜基板，并强制配合主动散热（如微型风扇或液冷均温板）。同时，建议在BOM选型时直接指定EMC或陶瓷基底的高阶贴片型号，以大幅提升支架的耐热阈值。
Q2：直插陶瓷灯珠在PCB装配时有哪些工艺禁忌？严禁在引脚根部进行强力折弯，这极易导致内部纯金线断裂或引发陶瓷基底微裂纹。手工焊接补焊时，烙铁温度应严格控制在300°C以内，且单引脚接触时间不得超过3秒，以防瞬间热冲击损伤核心发光芯片。
