led恒流驱动方案替代限流电阻：原理、优势与应用选择

LED只靠限流电阻控制电流，常见问题是亮度不稳、发热偏高、寿命缩短，尤其在输入电压波动、批量并联或长时间点亮场景下更明显。相比之下，LED恒流驱动方案替代限流电阻，核心价值在于把电流稳定在设定范围内，让亮度、效率和可靠性更可控。

为什么越来越多项目放弃限流电阻

限流电阻的原理并不复杂：通过串联电阻分压，把多余电压“消耗掉”，从而限制LED电流。这个方法适合低功率、低成本、输入电压稳定的简单电路。

但在实际产品中，问题往往出在“实际条件并不理想”。

当电源电压波动、环境温度升高，或者LED本身存在批次差异时，限流电阻并不能真正“稳流”，它只是“被动限流”。

这意味着，一旦输入电压上升，LED电流也会随之增加；一旦温度变化导致LED正向压降变化，电流同样会偏移。结果通常是：亮度忽明忽暗，器件温升增加，长期运行后光衰加快。

相较之下，恒流驱动会主动控制输出电流。例如将输出稳定在20mA、350mA、700mA等目标值附近，即使输入或负载发生一定变化，LED仍能在较稳定的工作区间运行。

LED恒流驱动方案的工作原理

恒流驱动的核心不是“降压”，而是持续检测并调节输出电流。

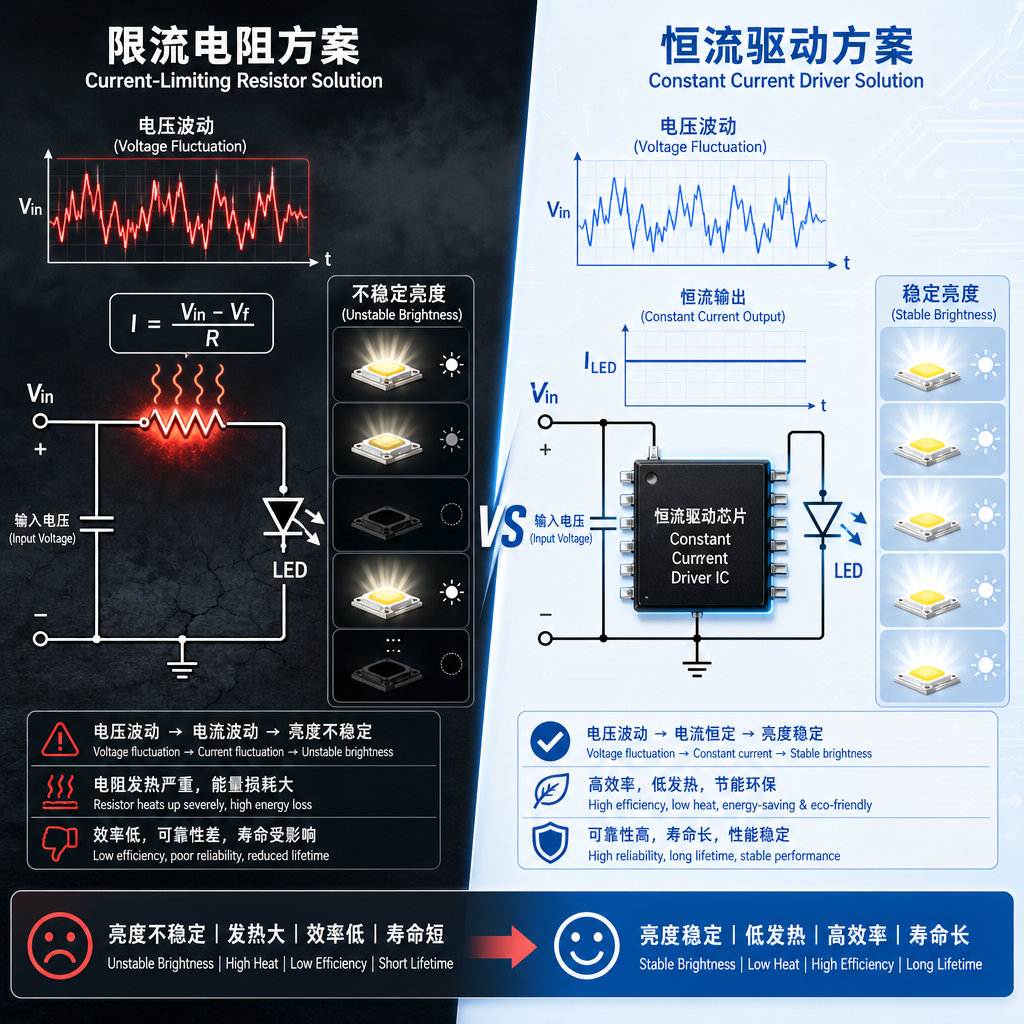

限流电阻的控制逻辑

使用电阻时，电流近似由以下关系决定：

I = (Vin - Vf) / R

其中：

• Vin：输入电压
• Vf：LED正向压降
• R：限流电阻阻值

看起来简单，但问题在于Vin和Vf都不是绝对恒定的。只要它们变化，电流就跟着变化。

恒流驱动的控制逻辑

恒流驱动芯片通常会检测采样电阻或内部参考，并通过线性调节或开关调节方式，把输出电流锁定在目标值附近。

常见方式包括：

• 线性恒流驱动：结构简单、纹波低、外围器件少，适合压差不大、对EMI敏感的场景
• 开关型恒流驱动：转换效率更高，适合中高功率或输入输出压差较大的场景
• 降压型、升压型、升降压型：根据输入电压与LED串压关系选择

如果项目要求更高的能效和热管理能力，通常不会继续采用单纯的电阻限流。

一个常见场景：指示灯电路为什么批量后亮度不一致

很多工程问题不是出在样机，而是出在量产。

比如某类设备面板上有多颗LED指示灯，实验室里用12V电源+限流电阻点亮，一切正常。但批量装机后，现场出现两个典型现象：

• 同一面板不同位置的LED亮度存在肉眼可见差异
• 连续运行数小时后，部分灯珠温升偏高，颜色轻微漂移

造成这种情况的原因，通常不是单一因素，而是多个变量叠加：

• 电源输出存在±5%甚至更高波动
• LED灯珠正向压降存在批次公差
• 设备内部温度升高后，LED电气参数发生漂移
• 限流电阻只能按“理论点”设计，无法动态补偿

这时，若改用小电流恒流驱动方案，即使每颗LED的正向压降略有差别，驱动端仍会尽量把电流保持在设定值附近。对面板灯、状态灯、背光模块这类应用而言，亮度一致性通常会更好，维护成本也更低。

对需要“长期稳定显示”的产品来说，真正关键的不是能不能点亮，而是能否在半年、一年后仍保持接近的亮度表现。

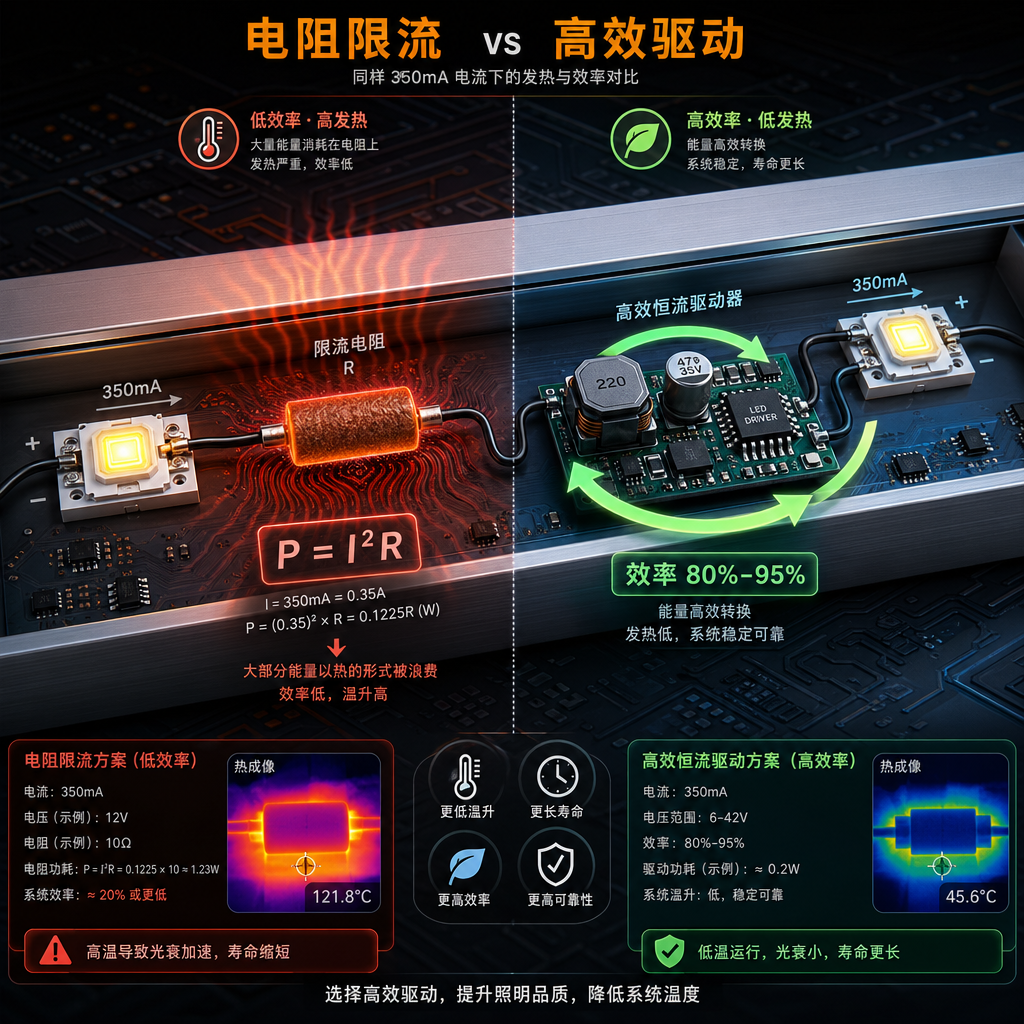

另一个高频场景：大功率照明中，限流电阻为什么几乎不可行

当LED功率提升后，限流电阻的问题会被迅速放大。

以一颗工作电流为350mA的LED为例，如果输入电压与LED串压之间存在较大压差，电阻就要持续消耗这部分多余功率，形成明显发热。其功耗近似为：

P = I²R 或 P = (Vin - Vf) × I

这意味着，驱动电流越大、压差越大，电阻损耗越高。热量堆积后，不仅效率低，还会影响整机热设计。

例如在橱柜灯、工矿照明模组、线性灯板等场景中，如果仍采用简单电阻限流，常见后果包括：

• 整机效率下降
• 电阻表面温度升高
• 灯板局部热点明显
• LED光衰加快
• 寿命一致性变差

此时采用开关型恒流驱动通常更合理。实际项目中，驱动效率常可达到80%~95%区间，具体取决于拓扑、负载条件和器件设计，相比电阻耗能方式，在中高功率应用中更容易兼顾亮度输出与温升控制。

恒流驱动替代限流电阻的核心优势

下面这几个差异，基本决定了两种方案适用的边界。

1. 电流更稳定，亮度一致性更好

LED发光强度与工作电流直接相关。恒流驱动可以把电流波动控制在更小范围内，从而改善亮度一致性，尤其适合：

• 指示灯模组
• 灯带分段供电
• 背光系统
• 广告标识照明
• 医疗或检测设备显示部件

2. 效率更高，发热更低

在有明显压差的系统中，电阻会把多余能量直接转化为热。恒流驱动，尤其是开关型驱动，通常具有更高的电能利用率，对整机热设计更友好。

3. 更有利于延长LED寿命

LED长期在过流或温升偏高状态下工作，容易出现光衰提前、色漂、失效率上升。恒流控制有助于把LED保持在较合理的工作区间，降低长期运行风险。

4. 适应输入波动与负载变化

对于车载、电池供电、工业电源、适配器供电等场景，输入电压很少像理论值那样恒定。恒流方案在这类环境下通常更稳妥。

限流电阻与恒流驱动方案对比

关键差异一览

• 控制方式：限流电阻属于被动限流；恒流驱动属于主动控流
• 亮度稳定性：恒流驱动通常更好
• 能效表现：中高功率场景下，恒流驱动优势明显
• 温升控制：恒流驱动更容易降低无效发热
• 电压适应性：恒流驱动对输入波动容忍度更高
• 设计复杂度：限流电阻更简单；恒流驱动设计更完整
• 适用功率范围：电阻适合低功率简单电路；恒流更适合稳定性要求高的应用

简要对比表

如何选择合适的LED恒流驱动方案

不是所有项目都要用同一种驱动。选型时，通常先看以下几个变量。

看LED工作电流

先确认单颗或单串LED所需的额定电流，常见如20mA、60mA、350mA、700mA、1A。驱动器的输出电流必须与目标值匹配，偏差过大会直接影响亮度和寿命。

看输入电压与LED串联压降

如果输入电压始终高于LED串压，通常考虑降压型方案；如果低于LED串压，则需要升压型；输入变化跨越两侧时，则可能需要升降压型。

看效率与发热预算

如果产品空间小、散热条件差，驱动损耗就不能忽视。特别是封闭灯具、金属外壳紧凑设备、长时间点亮产品，优先考虑高效率方案更稳妥。

看调光、频闪与EMI要求

有些应用不仅要求亮，还要求“亮得稳定、拍摄不闪、过认证顺利”。这时要进一步关注：

• PWM调光还是模拟调光
• 是否有可视频闪控制要求
• 是否需要更好的EMI表现
• 是否存在摄像头拍摄、机器视觉识别等需求

看保护功能是否完整

更成熟的恒流驱动方案，通常会考虑这些保护能力：

• 过温保护
• 过流保护
• 开路保护
• 短路保护
• 输入浪涌适应能力

对于工业设备、商业照明、长期运行模组，这些功能往往不是“加分项”，而是基础项。

什么情况下限流电阻仍然可以用

客观来说，限流电阻并没有“完全过时”。

如果应用满足以下条件，电阻方案依然有存在价值：

• 输入电压非常稳定
• LED功率很低
• 对亮度一致性要求不高
• 工作时间较短
• 成本与电路简化优先级极高

例如一些一次性提示电路、超低成本玩具灯、简单状态显示电路，仍可能采用电阻限流。

但只要项目开始关注稳定性、寿命、发热、效率或量产一致性，恒流驱动就往往更具现实意义。

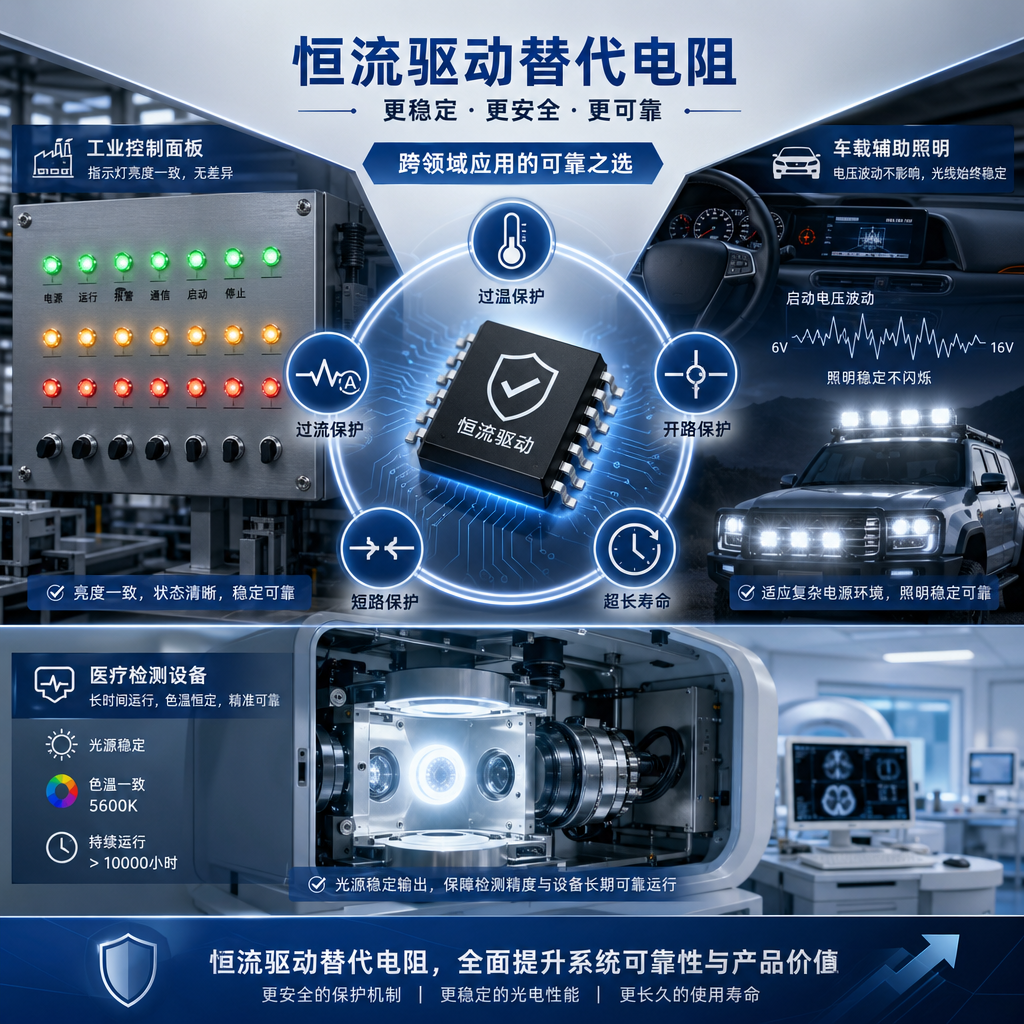

应用领域有哪些

LED恒流驱动方案替代限流电阻，常见于以下场景：

• 面板指示灯
• 灯条与灯带
• 线性照明模组
• 橱柜灯与装饰照明
• 工控设备显示
• 车载辅助照明
• 广告标识与发光字
• 医疗仪器与检测设备光源

在这些应用里，用户真正关心的通常不是“用了什么拓扑”，而是亮不亮、稳不稳、热不热、能不能长期稳定工作。

常见问题解答

LED为什么不能一直用限流电阻代替恒流驱动？

因为限流电阻只能在理想条件下粗略限制电流，无法主动补偿输入电压波动、温度变化、LED正向压降差异。一旦工作条件变化，电流就可能偏离设计值，带来亮度波动、发热增加和寿命下降等问题。

恒流驱动一定比电阻方案更省电吗？

在中高功率或输入输出压差较大的应用中，通常是这样。因为电阻会把多余电压直接变成热量损耗，而高效率恒流驱动可以显著减少这部分无效功耗。但在极低功率、极简单场景下，两者差距未必足以抵消成本差异。

小功率LED也有必要用恒流驱动吗？

如果只是简单指示用途，且输入稳定、数量少，未必必须使用恒流驱动。但如果对亮度一致性、长期稳定性、批量可靠性有要求，即使是小功率LED，也适合使用恒流方案。

恒流驱动会不会增加设计复杂度？

会。相比一个电阻，恒流驱动需要考虑驱动芯片、外围器件、热设计、EMI、保护功能等因素。但复杂度提升换来的通常是更好的稳定性、效率和产品一致性。

如何判断项目该选线性恒流还是开关恒流？

可以先看三个条件：压差大小、功率等级、散热空间。如果压差小、功率不高、对噪声敏感，线性恒流更容易实现；如果功率较高、效率要求高、压差较大，则通常优先考虑开关型恒流。

恒流驱动对LED寿命提升有多明显？

寿命提升幅度没有统一固定值，因为它与结温、驱动电流、散热结构、使用时长密切相关。但在长期连续工作的产品中，稳定电流和更低温升通常能明显降低早期失效风险。业内普遍认为，结温每降低约10°C，器件可靠性往往会有可观改善，实际效果需结合系统设计评估。

对于越来越多需要稳定、节能和一致性的产品来说，LED恒流驱动方案替代限流电阻已经不是单纯的器件替换，而是整机性能优化的一部分。

如果项目只追求“能亮”，电阻方案依然简单直接；但如果目标是稳定亮度、降低温升、改善效率、控制长期失效风险，恒流驱动通常是更合适的技术路径。像恒彩电子这类长期布局LED驱动器件的厂商所对应的方向，本质上也是围绕这一现实需求展开。
