RGB 背光驱动电路难点不在“让灯亮”，而在三路电流一致、低亮不闪、长时间不偏色。如果项目一打样就遇到白光发青、拍摄有条纹、温升后颜色漂移，问题通常不只在芯片，而在驱动、电源、调光、散热与LED一致性的整体匹配。
什么是RGB背光驱动电路
RGB背光驱动电路，是对红、绿、蓝三路 LED 分别进行恒流驱动与调光控制的电路系统。它的目标不是单纯点亮背光，而是在不同亮度下依然保持较稳定的颜色比例和视觉一致性。
与普通单色背光相比，RGB方案至少多出两个关键控制维度：
- 三通道独立输出
- 颜色混合控制
这意味着系统不仅要解决亮度问题，还要处理色偏、频闪、热漂移、批次一致性等更复杂的工程问题。
同样是“能亮”，普通背光看的是亮度；RGB背光看的是亮度、颜色、稳定性能否同时成立。

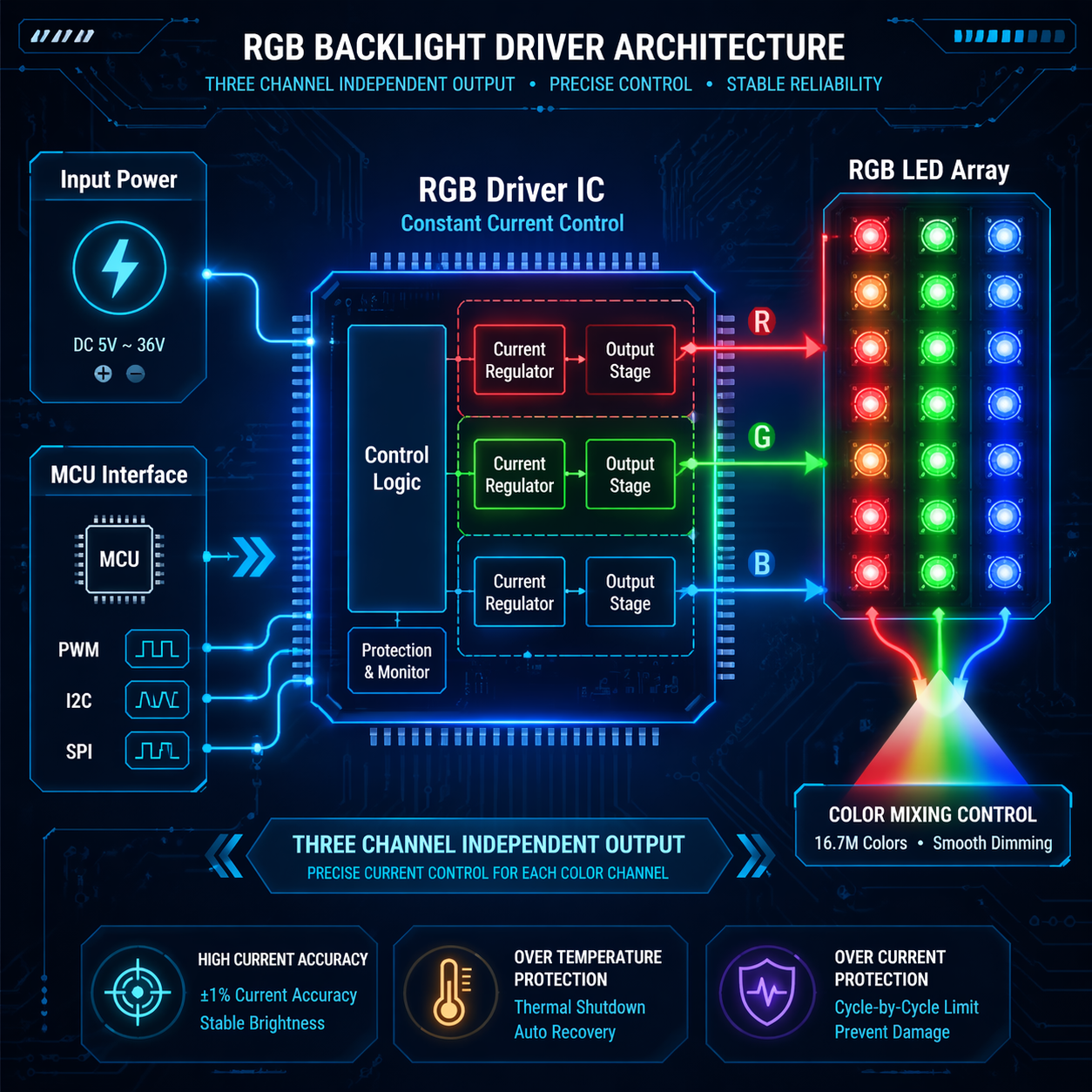

RGB背光驱动电路的基本组成
一个完整方案通常包含以下部分：
- 输入电源模块：负责提供稳定供电，并根据LED串数决定是否需要升压、降压或升降压
- 恒流驱动模块：确保每一路 LED 电流稳定，减少颜色漂移
- 调光模块：通过 PWM调光、模拟调光或混合调光 改变亮度与综合色彩
- 控制接口：与 MCU 或主控通信，常见为 PWM、I2C、SPI
- 保护电路：包括 过流保护、过温保护、短路保护、开路检测
- 散热设计：降低LED结温和驱动芯片温升，减小光衰和色漂
RGB背光驱动电路的工作原理
RGB 背光的原理可以概括为一句话：
通过分别控制红、绿、蓝三路LED的电流大小或导通时间，让三色按不同比例发光，从而得到不同颜色与亮度。
为什么RGB能混出不同颜色
RGB 是常见的发光三原色。当三路亮度比例发生变化时，最终混合出来的颜色也会随之变化。
例如：
- 红色比例升高，视觉更偏暖
- 蓝色比例升高，视觉更偏冷
- 红色与绿色同时提高，容易接近黄色
- 三路接近均衡时，可得到白光或接近白光效果
驱动电路实际控制的是什么
从工程角度看，驱动器主要控制两件事：
- 通道电流
- 导通时间或占空比
只要这两个变量可控，颜色和亮度就能被精细管理。
常见调光方式
PWM调光
PWM调光通过高速开关控制 LED 的平均亮度。其优点是：
- 调光范围大
- 颜色保持能力较好
- 数字控制简单
但如果 PWM频率过低，人眼可能感知闪烁，手机拍摄或工业相机下也容易出现条纹。
模拟调光
模拟调光通过直接改变驱动电流来控制亮度。它的特点是：
- 开关动作少
- 某些场景下 EMI压力更低
- 电路噪声表现通常更平滑
不足在于低电流区域可能更容易出现色偏，尤其是在三色LED本身参数离散较大时。
混合调光
很多高要求项目更常采用PWM + 模拟调光。这种方式通常能兼顾：
- 高亮区效率
- 低亮区稳定性
- 减轻可见闪烁
- 更平滑的颜色过渡
RGB背光驱动电路与普通背光驱动的区别
两者最大的不同，不是“通道数多一点”，而是控制目标发生了变化。
| 对比项 | RGB背光驱动电路 | 普通LED背光驱动 |
|---|---|---|
| 输出通道 | 至少3路 | 通常1路 |
| 控制对象 | 亮度 + 颜色 | 主要是亮度 |
| 电流一致性要求 | 很高 | 较高 |
| 调光复杂度 | 高 | 中等 |
| 低亮稳定性要求 | 更严格 | 相对简单 |
| 常见应用 | 彩色背光、仪表、氛围灯、工业面板 | 白光背光、普通照明 |
为什么RGB更难做
普通背光里，电流偏差往往只表现为亮一点或暗一点。RGB系统里，只要某一路偏差明显，最终颜色就会直接变化。
例如在白光设定下：
- 红光偏高，整体会偏暖或偏粉
- 蓝光偏高，整体会偏冷
- 绿色波动明显，白平衡最容易失真
因此，RGB背光设计对恒流精度、LED分档一致性、温度控制、调光算法的要求都更高。
RGB背光驱动电路设计的关键参数
很多方案实验室里能正常点亮，但到打样、拍摄测试或量产阶段就暴露问题，往往就是这些核心参数选得不合适。
1. 电流精度
电流精度决定三色输出是否接近目标值。对颜色一致性要求高的项目，建议优先关注通道间误差与批次一致性。
在显示、车载、医疗或工业界面应用中，通道误差如果偏大，白光和浅色区域最容易暴露问题。
2. 调光分辨率
调光分辨率影响颜色过渡是否细腻。常见关注点包括：
- 10bit
- 12bit
- 13bit及以上
分辨率越高，颜色变化越平滑，尤其适合渐变效果、状态灯效和高端显示背光。
3. PWM频率
PWM频率过低，容易导致：
- 肉眼可见闪烁
- 手机拍摄条纹
- 机器视觉误判
但频率过高也会增加：
- 开关损耗
- EMI压力
- 控制实现难度
工程上通常需要在视觉体验、EMC和效率之间取得平衡。
4. 转换效率
效率越高，发热越少，特别适合：
- 便携设备
- 薄型结构
- 密闭空间设备
- 车载环境
如果输入输出压差较大却仍使用低效率方案，热量会迅速堆积，进一步引发色漂、降亮和寿命下降。
5. 输出通道数量
基础 RGB 需要 3通道。如果是 RGBW、多分区背光或独立区域控制，通道数还会继续增加。通道规划应预留一定升级空间，避免后期重构控制板。
6. 保护与热管理能力
保护功能建议至少关注：
- 过流保护
- 过温保护
- 短路保护
- 开路检测
散热方面应同时评估：
- PCB铜皮面积
- 导热过孔设计
- 高热器件布局
- 外壳散热路径
- 环境温度范围
两个高频场景里，RGB背光驱动电路最容易出什么问题
场景一：显示面板打样时，白光看起来“不白”
这是最典型、也最容易被误判的问题。很多团队首次点亮时会发现：参数表看起来没问题，三路也都能工作，但实际白光偏青、偏粉，或者不同亮度下白平衡不一致。
问题常见于以下组合：
- 三路电流精度不足
- RGB灯珠波长分档离散
- 低亮度调光策略不合理
- 热分布不均导致色漂
比如在工业人机界面或小型LCD背光中，设备常常需要长期保持固定白光。如果红色通道在常温下正常，但高温后光通下降更快，数小时后就会出现肉眼可见的偏色。
解决时不能只盯驱动芯片，应同时检查：
- 是否采用了恒流驱动而非简单限流
- 通道间误差是否控制在更合理范围
- LED是否做了亮度/波长分档匹配
- PCB上三路热源分布是否均衡
- 是否需要增加出厂校准或软件补偿
白光不准，通常不是单点故障，而是电流、热、器件一致性同时失配的结果。
场景二：产品拍视频时出现条纹，低亮时还会闪
这个问题在消费电子、车载按键背光、智能面板上非常常见。白天肉眼看起来正常，但手机一拍视频就出现滚动条纹；夜间调暗后，用户还会明显感觉到闪烁。
常见原因包括：
- PWM频率偏低
- 低占空比控制不稳定
- 电源纹波干扰输出
- 布局布线导致噪声耦合
对于需要兼顾人眼舒适和拍摄效果的项目，通常更适合：
- 将 PWM频率 设在更合理区间
- 在低亮区采用混合调光
- 优化供电滤波，降低纹波耦合
- 缩小高频回路面积，改善EMI表现
实际测试中，经常能看到这样的结果：
- 仅提高PWM频率，拍摄条纹减少，但EMI变差
- 仅降低电流做模拟调光，低亮更稳，但颜色漂移增加
- 采用混合调光后，通常更容易在低闪、色稳、效率之间取得平衡
RGB背光驱动电路常见拓扑怎么选
拓扑没有绝对优劣，只有是否匹配应用条件。
线性恒流方案
适合功率较低、电压差不大、结构简单的项目。
优点：
- 电路相对简单
- 输出噪声通常较小
- EMI更容易控制
- 外围器件较少
不足：
- 当输入与LED工作电压差较大时，效率偏低
- 多余能量会转化为热量
开关型驱动方案
包括 升压、降压、升降压 等结构，更适合输入输出差异大或对效率要求高的项目。
优点：
- 效率更高
- 更适合多串LED或宽输入场景
- 有利于降低整体温升
不足：
- EMI设计难度更高
- 对布局、补偿、回路控制更敏感
恒流 + 调光混合方案
这是很多RGB背光项目里更常见的工程做法。它本质上并不是单一拓扑，而是一种系统思路：用恒流保证颜色基础稳定，再用更合适的调光策略覆盖不同亮度区间。
这种方案通常更适合：
- 显示背光
- 车载仪表与氛围灯
- 工业操作面板
- 对低闪和色稳要求较高的产品
RGB背光驱动电路常见问题与解决方法
以下问题在打样和量产阶段最常见：
1. 三色亮度不一致
常见原因：
- 通道电流误差大
- LED分档不一致
- 不同通道热环境差异明显
解决重点：
- 选择高精度恒流驱动
- 优化LED一致性控制
- 做通道校准与热平衡设计
2. 偏色或白平衡不准
常见原因：
- 波长分布离散
- 电流比例设置不合理
- 温升导致色漂
解决重点：
- 调整R/G/B目标比例
- 控制LED分档
- 加强温升管理与校准补偿
3. 低亮度闪烁
常见原因：
- PWM频率不足
- 低占空比控制不稳定
- 软件调光曲线不合理
解决重点：
- 提高PWM频率
- 使用混合调光
- 优化低亮区算法
4. 发热过大
常见原因：
- 拓扑不合适
- 转换效率低
- PCB散热路径不足
解决重点：
- 优化驱动结构
- 增加铜皮和导热过孔
- 检查外壳导热路径
5. EMI/EMC问题
常见原因：
- 高频回路过大
- 回流路径不合理
- 滤波设计不足
解决重点：
- 缩小开关环面积
- 完善接地与回流路径
- 预留滤波和屏蔽空间
6. 批次一致性差
常见原因：
- LED亮度、波长、VF分布不稳定
- 来料波动超出调光补偿范围
解决重点：
- 提高器件一致性要求
- 建立来料验证标准
- 量产前做批次抽检与校准策略
7. 寿命下降过快
常见原因：
- 长时间高温工作
- 过流驱动
- 保护机制不完整
解决重点：
- 控制LED结温
- 预留电流余量
- 增加过温降额机制
RGB背光驱动芯片或方案怎么选
如果要快速判断一个方案是否适合项目，优先看以下几项：
- 输入电压范围 是否稳定，是否需要升压/降压
- LED串并联方式 是否明确
- 输出通道数 是否满足RGB、RGBW或分区需求
- 电流精度与调光分辨率 是否达到颜色要求
- PWM频率与低闪表现 是否满足人眼和拍摄环境
- 效率与温升 是否适合结构空间
- 保护功能 是否完整
- LED器件一致性 是否足够支撑量产
一份更实用的选型判断表
| 选型维度 | 重点判断 | 影响结果 |
|---|---|---|
| 输入电压 | 3.3V、5V、12V或宽压 | 决定驱动拓扑 |
| LED连接方式 | 串联、并联、混合 | 决定电压电流能力 |
| 通道数量 | RGB / RGBW / 分区 | 决定芯片规格 |
| 电流精度 | 通道误差、温漂 | 决定颜色一致性 |
| 调光能力 | 分辨率、低亮控制 | 决定过渡细腻度 |
| 频闪表现 | PWM策略、拍摄测试 | 决定视觉体验 |
| 热管理 | 效率、封装、散热 | 决定寿命与稳定性 |
不同应用场景下，设计重点为什么不同
消费电子
通常更关注：
- 轻薄
- 低功耗
- 颜色观感
- 成本平衡
车载仪表与氛围灯
通常更关注：
- 宽温工作能力
- 供电波动适应性
- EMC性能
- 长期可靠性
车载环境下，夏季暴晒与冬季低温都可能导致电流与光色表现发生变化，设计余量必须更大。
工业显示与设备面板
通常更关注：
- 长时间稳定运行
- 抗干扰能力
- 批次一致性
- 低闪和成像稳定性
智能家居与状态指示
通常更关注：
- 控制灵活性
- 颜色变化丰富度
- 体积与成本
- 快速集成
为什么LED灯珠本身同样关键
很多团队把注意力集中在驱动芯片参数上，但RGB系统是否稳定，实际上还取决于LED本体的一致性。
应重点关注以下器件因素：
- 波长控制：决定颜色落点是否稳定
- 亮度分档：决定混光是否统一
- 正向电压分布（VF）：影响驱动匹配与热表现
- 封装散热能力：影响长时间运行后的色漂与寿命
如果灯珠波长散、亮度散、VF离散大，即使驱动参数精确，最终颜色仍可能不稳定。
在量产项目中，器件端的一致性控制往往直接决定返工率和校准成本。像恒彩电子这类具备RGB与RGBW器件经验的供应体系，在前期样品验证和后期批次稳定性方面更容易提供有效支持。
FAQ
RGB 背光驱动电路和普通 LED 驱动一样吗？
不一样。RGB背光驱动电路需要分别控制红、绿、蓝三路输出，不只是让LED点亮，还要控制颜色混合、低亮稳定性和通道一致性。
RGB 背光驱动电路常用什么调光方式？
常见方式有三种：
- PWM调光
- 模拟调光
- PWM + 模拟混合调光
如果项目既要低闪，又要兼顾颜色稳定，混合调光通常更有优势。
RGB 背光驱动电路为什么会偏色？
偏色通常由以下因素引起：
- 三路电流不一致
- LED分档不一致
- 温升导致色漂
- 调光参数未校准
RGB 背光驱动电路为什么会闪？
常见原因包括：
- PWM频率过低
- 低亮区占空比控制不稳定
- 电源纹波干扰
- 布局布线带来的噪声耦合
如何选择RGB背光驱动芯片？
重点看以下参数：
- 通道数
- 电流精度
- 调光分辨率
- PWM频率能力
- 效率
- 接口方式
- 保护功能
RGB背光驱动电路一定要恒流吗？
大多数应用建议采用恒流驱动。因为LED对电流非常敏感，恒流方式更有利于保持亮度稳定和颜色一致。
RGB和RGBW驱动电路有什么不同？
RGBW比RGB多一个白光通道，因此：
- 通道数更多
- 控制逻辑更复杂
- 某些白光和浅色场景更容易实现更高效率或更自然的色彩表现
做RGB背光驱动电路时，灯珠选型重要吗？
非常重要。LED灯珠的一致性会直接影响：
- 颜色表现
- 批次稳定性
- 量产良率
- 校准成本
RGB背光驱动电路适合哪些产品？
常见应用包括：
- LCD显示背光
- 按键背光
- 车载仪表与氛围灯
- 工业显示模组
- 智能家居状态指示
- 彩色灯效面板
RGB背光驱动电路设计先看芯片还是先看LED？
更合理的做法是同时看。因为驱动方案决定控制能力，LED器件决定混光上限。只看其中一端，后期往往容易出现参数匹配问题。对需要稳定量产的项目，器件与驱动联合评估通常更可靠。
RGB背光驱动电路真正难的地方，不是点亮三路LED，而是让系统在不同亮度、不同温度和不同批次下，依然保持颜色准、亮度稳、低闪烁、寿命可控。
从工程实践看，决定最终效果的关键通常包括：
- 恒流精度
- 调光方式
- PWM频率与低亮策略
- 电源与EMI设计
- 热管理
- LED灯珠一致性
- 应用场景匹配
如果项目涉及显示背光、车载内饰、工业面板或智能交互灯效，越早把驱动、电源、散热和器件一致性一起评估，后续打样与量产就越容易稳定收敛。
