刚装好的天花板暗槽灯带，为什么总是前段刺眼、末端昏暗？甚至刚通电就闻到PCB板的焦糊味？这些高频照明灾难的根源，往往在于接线逻辑的致命错误。看懂专业的灯珠板电源线接法图解，不仅能彻底消除电压降（Voltage Drop）导致的光衰，更能规避短路起火的极端风险。本文将从底层电路逻辑出发，拆解标准布线方案与核心参数匹配规则。
1. 核心危机还原：为什么你的长灯板总是“前亮后暗”？

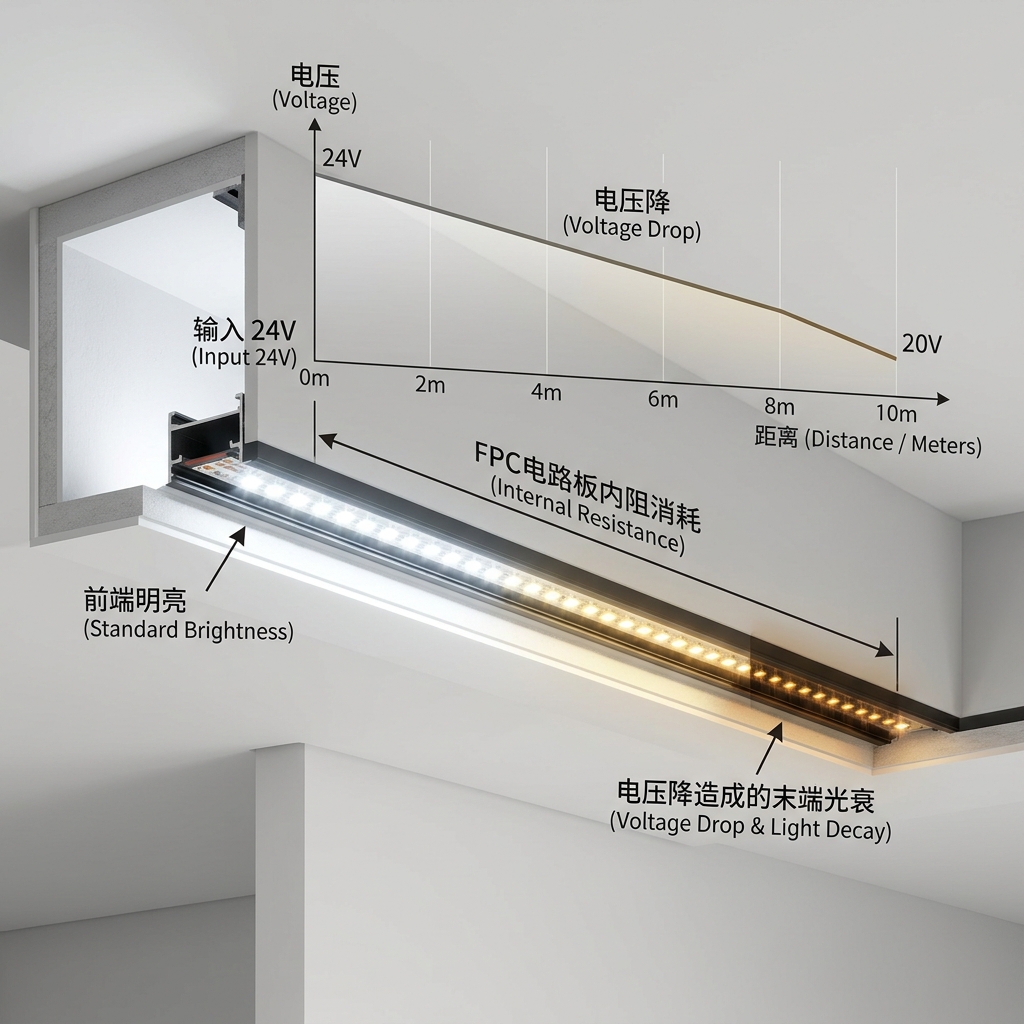

高频施工痛点：当你满怀期待地将10米长的单色灯带贴满客厅天花板暗槽，通电瞬间却发现——靠近电源的前2米光芒极其明亮，而最后3米却昏暗如萤火虫，甚至出现色差。
这种现象在电气工程中被称为电压降（Voltage Drop）。当低压直流电（如12V或24V）在柔性电路板（FPC）的铜箔中长距离传输时，线缆内阻会不断消耗电能。末端LED发光芯片获取的电压一旦低于标准工作阈值（通常压降超过1.5V），就会出现不可逆的严重光衰。
破局策略：要解决这一痛点，必须摒弃传统的首尾相连式接法，转而采用并联拓扑结构或末端补电（Power Injection）技术。
2. 基础架构：单色灯珠板电源线接法图解
市面上主流的纯白、暖黄等单色灯板，其物理接口最为精简。但在实际剥线与压接过程中，必须严格遵循工业级标准，切忌“徒手绞线”。
零失误的三步接线法
- 精准极性识别：在FPC板的裸露焊盘处，寻找清晰的丝印标识。“+”代表正极，“-”或“GND”代表负极。
- 直流电源（DC）匹配：剥开电源输出端线缆，标准电气规范中，红线（或带白色条纹的黑线）恒为正极，纯黑线恒为负极。
- 物理压接与绝缘：
- 将电源正极与灯板正极（+）锁定。
- 将电源负极与灯板负极（-）锁定。
- 专业提示：强烈建议使用WAGO按压式接线端子替代传统的绝缘胶布，可将接触电阻降低40%以上，有效防止长期发热导致的氧化虚接。
致命红线：绝大多数灯珠板为12V或24V低压直流设备。若将裸线直接接入220V交流（AC）市电插座，瞬间的浪涌电压会在0.1秒内彻底击穿所有发光芯片，引发爆燃。
3. 突破物理限制：多节灯板的串并联与补电策略
当照明项目的布线长度超过5米（12V系统）或10米（24V系统）时，单端供电将直接触发上述的“电压降”危机。此时，必须重构供电网络。

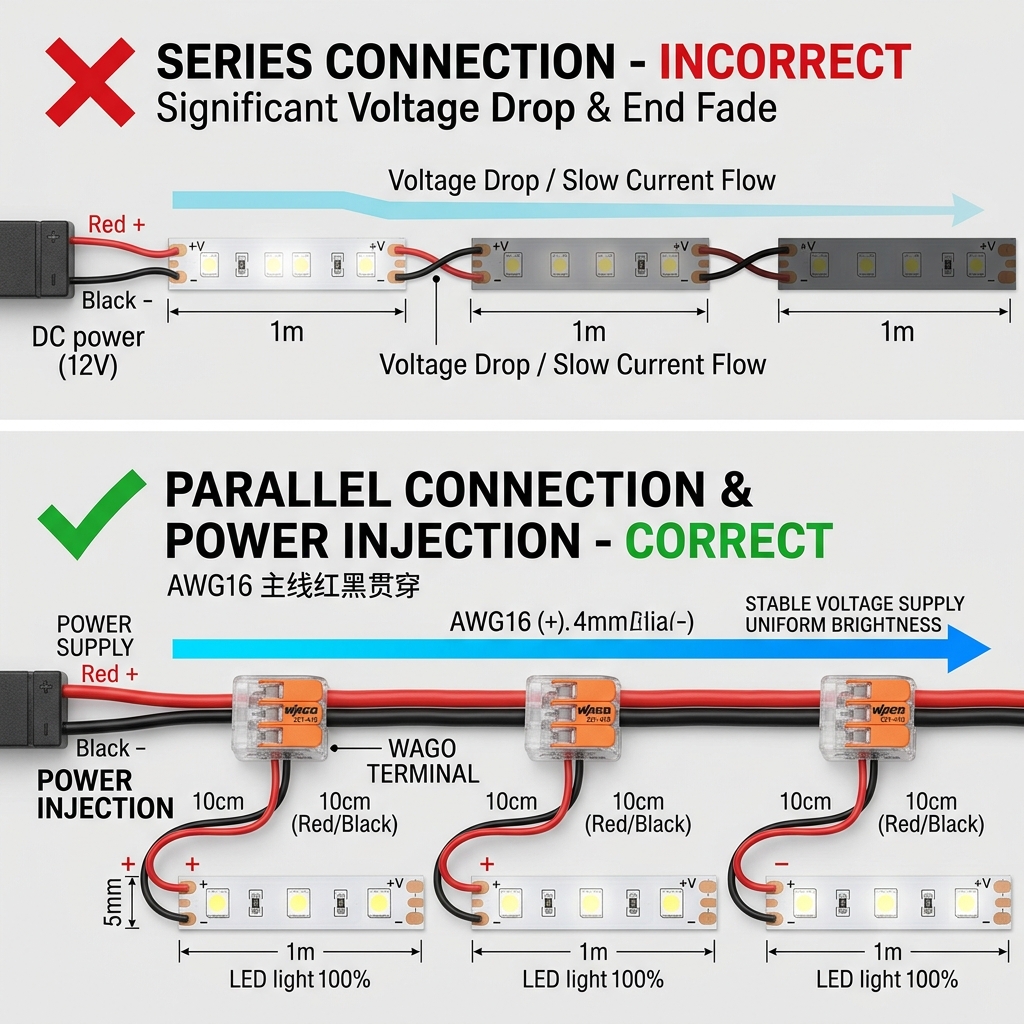

串联 vs 并联：核心数据对比
| 布线架构 | 物理连接路径 | 末端压降表现 | 适用场景与工程建议 |
|---|---|---|---|
| 串联接法 (Series) | 首尾相连，电流单向贯穿所有灯板 | 极高（末端光衰超30%） | 仅限2-3米内的短距离局部照明，大型项目极度不推荐。 |
| 主线并联 (Parallel) | 部署一根AWG16主电缆，各灯板独立接入主线 | 极低（全程亮度一致） | 室内天花板、全屋无主灯设计。强烈推荐的标准化方案。 |
| 两端补电 (Injection) | 首尾同时接入同一个电源的正负极 | 极低（形成闭环均流） | 超长距离（如20米围墙灯槽）施工时的最高效补救措施。 |
通过主线并联或两端补电，每一段灯珠板都能直接从主干道获取纯净且无损耗的电压，彻底根治“前亮后暗”的物理顽疾。
4. 复杂信号流转：RGB与全彩灯珠板接线阵列
电竞房或商业氛围照明大量使用的RGB彩色灯板，其接线逻辑从单纯的“供电”升级为了“供电+信号调制”。
控制器：全彩系统的神经中枢
彩色灯板严禁直连电源，必须在链路中间串联RGB控制器（Controller）。控制器通过PWM（脉冲宽度调制）技术，精准控制红、绿、蓝三基色的电流比例。
- 4针RGB灯板：包含1根共阳极（+12V/24V）与3根接地控制线（R、G、B）。接线时，必须将控制器的引脚与灯板丝印一一对应，一旦R/G错位，将导致调色盘指令完全反转。
- 3针幻彩灯板（WS2812B等）：包含正极（VCC）、负极（GND）与数据线（DATA）。数据线具有严格的方向性（带有箭头标识），信号必须从控制器的Data Out流入灯板的Data In，反接将导致整条灯带无任何响应。
5. 负载安全红线：电源功率的精准计算模型
现场危机还原：为了省预算，将标称100W的满载灯带接入了一个闲置的60W路由器电源。开灯后不仅灯光疯狂闪烁（频闪），电源外壳温度更是在10分钟内飙升至烫手，最终触发过载保护彻底罢工。

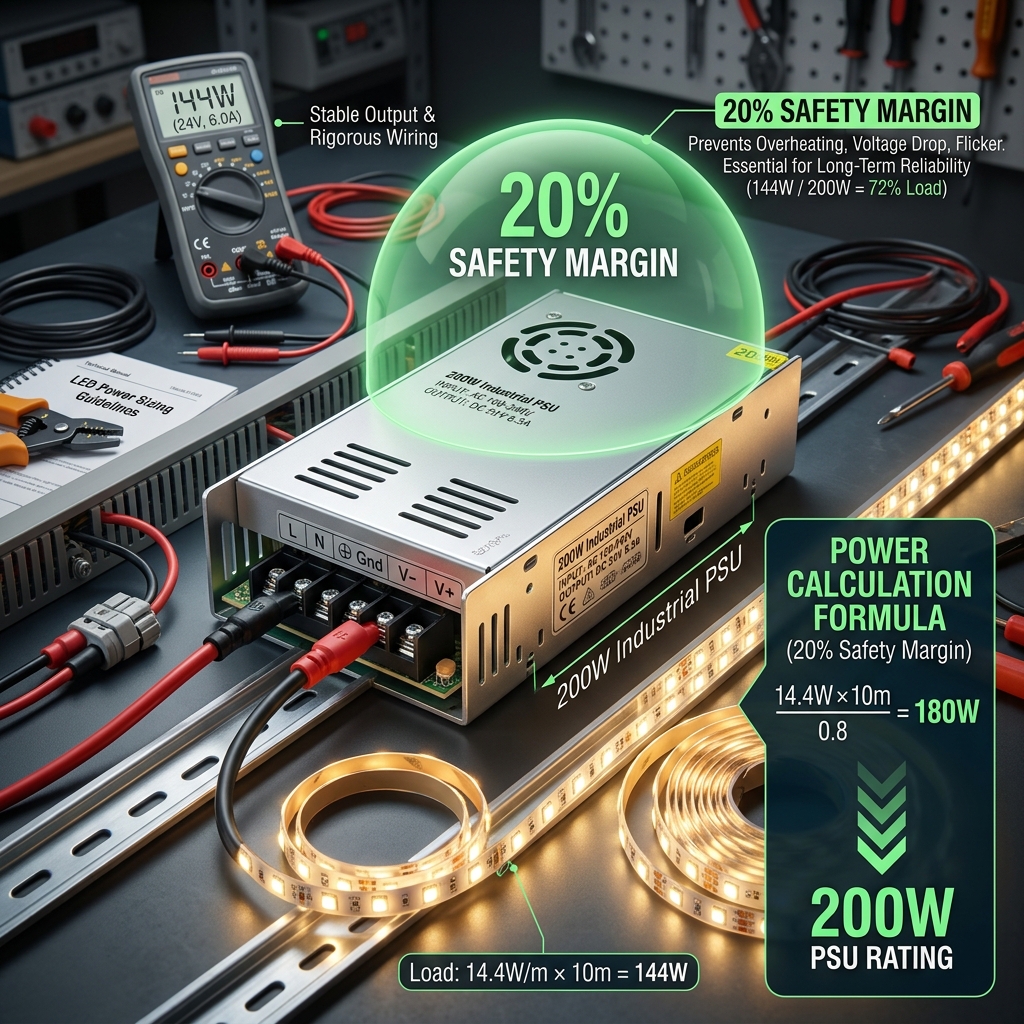

工业级20%裕量法则
在LED驱动电源的选型中，绝对不能出现“小马拉大车”或“1:1极限满载”的状况。必须为电源预留至少20%的冗余功率（裕量），以应对启动瞬间的浪涌电流与长期运行的热损耗。
标准化功率计算公式：目标电源功率 = (每米标称瓦数 × 施工总米数) ÷ 0.8
实战推演：假设你选用了每米14.4W的5050高亮灯板，总铺设长度为10米。
- 绝对负载：14.4W × 10m = 144W
- 安全推算：144W ÷ 0.8 = 180W
- 最终决策：你应该采购一台额定功率为200W的工业级直流开关电源。
此外，底层光源的封装工艺直接决定了电路的抗压降能力。例如恒彩电子在SMD贴片封装中采用的高导热纯铜支架与纯金线焊接技术，能从物理层面显著降低芯片内阻，从而提升长距离布线时的整体光效与电气稳定性。
6. 行业高频FAQ与进阶故障排查
Q1：灯珠板接电源线正负极到底怎么看？正规工业级PCB板的焊盘旁均有清晰的+、-或VCC、GND丝印。若购买了带预留线的成品，行业通用规范为：红线/棕线为正极，黑线/蓝线/白线为负极。
Q2：灯珠板电源线接哪个端子？接交流（AC）还是直流（DC）？必须接入开关电源的直流（DC）输出端（通常标有V+ 和 V-）。严禁直接接入墙壁插座的220V交流电（AC），否则将导致元器件瞬间爆裂。
Q3：家里装修用灯珠板，到底是串联还是并联接法好？毫无争议的并联。只有并联才能确保整条暗槽内的灯光亮度均匀、色温一致，且单段灯板损坏不会导致全线瘫痪。
Q4：我不小心把电源接反了，会烧毁设备吗？普通单色灯板接反通常只会导致不亮（LED二极管具有单向导电性）。但如果不带反接保护电路的幻彩IC灯板（如WS2812）接反，瞬间的反向电流极易击穿微型控制芯片，导致整条灯带报废。
Q5：通电后灯带出现高频闪烁（频闪）是什么原因？通常由两个致命因素导致：一是电源功率严重不足，触发了过载保护模块的反复重启；二是接线端子处发生氧化虚接，导致接触电阻剧烈波动。请立即断电，重新排查压接点并核算电源裕量。
Q6：室外或卫生间的灯珠板接线处需要特殊处理吗？必须进行IP67级别的防水密封。不仅灯板本身需要滴胶或套管，所有裸露的接线端子与剪裁点，都必须使用绝缘硅胶或带胶热缩管进行全封闭包裹，否则水汽侵入会迅速导致铜箔氧化与微短路。
