透镜与LED灯珠焦点位置图：深度解析光束角、光斑及选型指南

一句话先说清楚：
 透镜和LED灯珠的焦点位置图，本质上就是用来告诉你：LED灯珠放在透镜哪个位置时，光束最集中、最均匀，或者最适合你的应用场景。

定义：
 透镜和LED灯珠的焦点位置图，是用来表示LED发光面与透镜焦点之间位置关系的示意图。通过这张图，我们可以判断光束会更集中还是更发散，以及光斑大小、亮度均匀性和照明效果会发生什么变化。

1. 什么是“透镜和LED灯珠的焦点位置图”？

很多人第一次看到“透镜和LED灯珠的焦点位置图”这个词时，都会觉得有点专业。但是其实，换个简单说法，你就很容易懂了。它就是一张说明图，用来告诉你：LED灯珠放在哪个位置，透镜出光会最好。

先把三个词拆开看

为了更快看懂，我们先把这个关键词拆成三个小部分。

1）什么是透镜？

透镜，简单来说，就是一个用来“整理光线”的零件。它可以让光线更集中，也可以让光线更分散。比如手电筒里的聚光效果，很多时候就和透镜有关。

2）什么是LED灯珠？

LED灯珠，就是发光的核心。它不是只会“亮”这么简单。因为不同灯珠的发光面大小、封装高度、芯片位置都不同，所以它们和透镜搭配后，出光效果也会不一样。

3）什么是焦点位置图？

焦点位置图，就是把“LED灯珠的位置”和“透镜的焦点位置”画出来。这样一来，我们就能判断：

• 光会不会很集中

• 光斑是大还是小

• 中心会不会太亮

• 边缘会不会发虚

• 光线是不是均匀

这张图到底有什么用？

这张图不是给人“看热闹”的，而是给设计、选型、测试用的。因为只要焦点位置不对，灯具效果就可能变差。比如说：

• 射灯会不够集中

• 投光灯会照不远

• 舞台灯会出现杂光

• 植物灯会照得不均匀

• 机器视觉光源会让目标边缘不清楚

所以，透镜和LED灯珠的焦点位置图，其实是一个很实用的工具。它能帮助你少走弯路，也能减少试错成本。

为什么它对很多行业都重要？

不同行业，对光的要求差别很大。因此，焦点位置图就变得特别重要。

射灯和手电筒

它们想要的是小光斑、远距离。所以，通常要让LED更接近合适的焦点位置。

投光灯和洗墙灯

它们需要亮度和覆盖范围平衡。因此，焦点往往需要微调，而不是只追求最小光斑。

舞台灯和影视灯

这类应用很讲究控制感。所以，很多产品会做成可调焦结构，方便按演出距离改变光束效果。

植物灯和面光源

这类应用更重视均匀性。因此，很多时候不会把LED死死放在“最聚光”的点上，而是适当离焦。

机器视觉光源

机器视觉非常看重边界清晰和重复稳定。所以，焦点位置图可以帮助工程师更精确地控制照射区域。

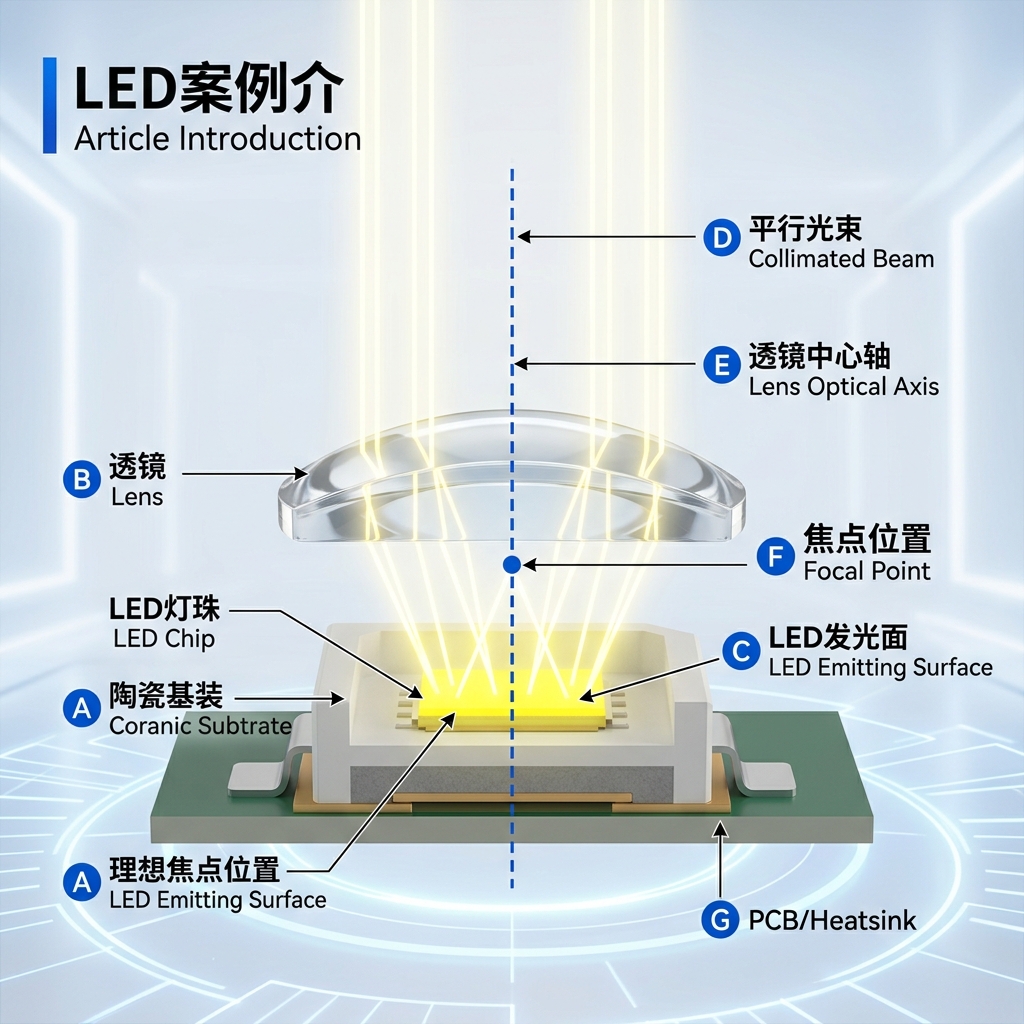

看图就懂的超简化示意

你在实际文章发布时，建议加一张图，图里只要有下面几个元素就够了：

• LED灯珠

• 透镜

• 焦点

• 出光方向

• 焦点前 / 焦点上 / 焦点后

这样，读者会更容易理解，也更容易停留更久。

行业专家怎么看？

“在LED二次光学设计里，很多问题不是材料不好，而是发光面和透镜焦点没有真正匹配。只要位置错一点，光斑、效率和均匀性都会跟着变。”
 —— 某照明光学工程师，二次光学设计从业经验 12 年

这句话很关键。因为它直接说明了一个事实：透镜和LED灯珠的焦点位置图，不只是理论图，而是直接影响成品表现的设计依据。

2. 透镜和LED灯珠的焦点位置图怎么看？先看懂3个核心点

很多人不是不会看图，而是不知道先看哪里。其实，透镜和LED灯珠的焦点位置图怎么看，只要抓住三个核心点，就会变得很简单。

2.1 看LED灯珠发光面在哪里

先看灯珠，而不是先看透镜。因为真正发光的地方，不一定是你肉眼看到的封装中心。

发光中心不等于外壳中心

这是一个很常见的误区。很多人看到灯珠外形，就以为中间就是发光中心。其实不一定。因为芯片位置、封装胶体、支架结构都会影响发光面的位置。

不同封装，发光面不同

下面这些常见封装，差别就很明显：

• 2835：常用于基础照明，发光面比较常规

• 3030：亮度更高，很多聚光应用会用到

• 3528：尺寸较小，常见于轻量化设计

• 5050：经常用于RGB、RGBW，多芯片结构更复杂

• 陶瓷大功率LED：热性能更好，但对焦点控制也更敏感

所以，你在看焦点位置图时，第一步不是看“灯珠有多大”，而是看“真正发光的区域在哪”。

2.2 看透镜焦点在哪里

看完LED，再看透镜。因为透镜的作用，就是重新控制光的方向。

凸透镜通常有明确焦点

大多数用于聚光的LED透镜，都会有一个比较明确的焦点区域。这个位置决定了光线是更容易聚起来，还是更容易散开。

焦距和形状有关系

不同透镜，焦距不同。影响焦距的因素通常有：

• 透镜曲面形状

• 材料折射率

• 透镜厚度

• 是否带特殊光学结构

所以，同样是“看起来差不多”的透镜，实际焦点位置可能完全不一样。

2.3 看两者的相对位置

这一步最关键。因为焦点位置图，本质上看的是“关系”。

三种常见相对位置

你只要把这张表记住，很多图就能快速读懂。

看图时最简单的方法

如果你手里有一张透镜和LED灯珠的焦点位置图，可以按这个顺序看：

1. 找到LED发光面

2. 找到透镜焦点

3. 看两者距离

4. 判断光是聚还是散

5. 再看应用场景是否匹配

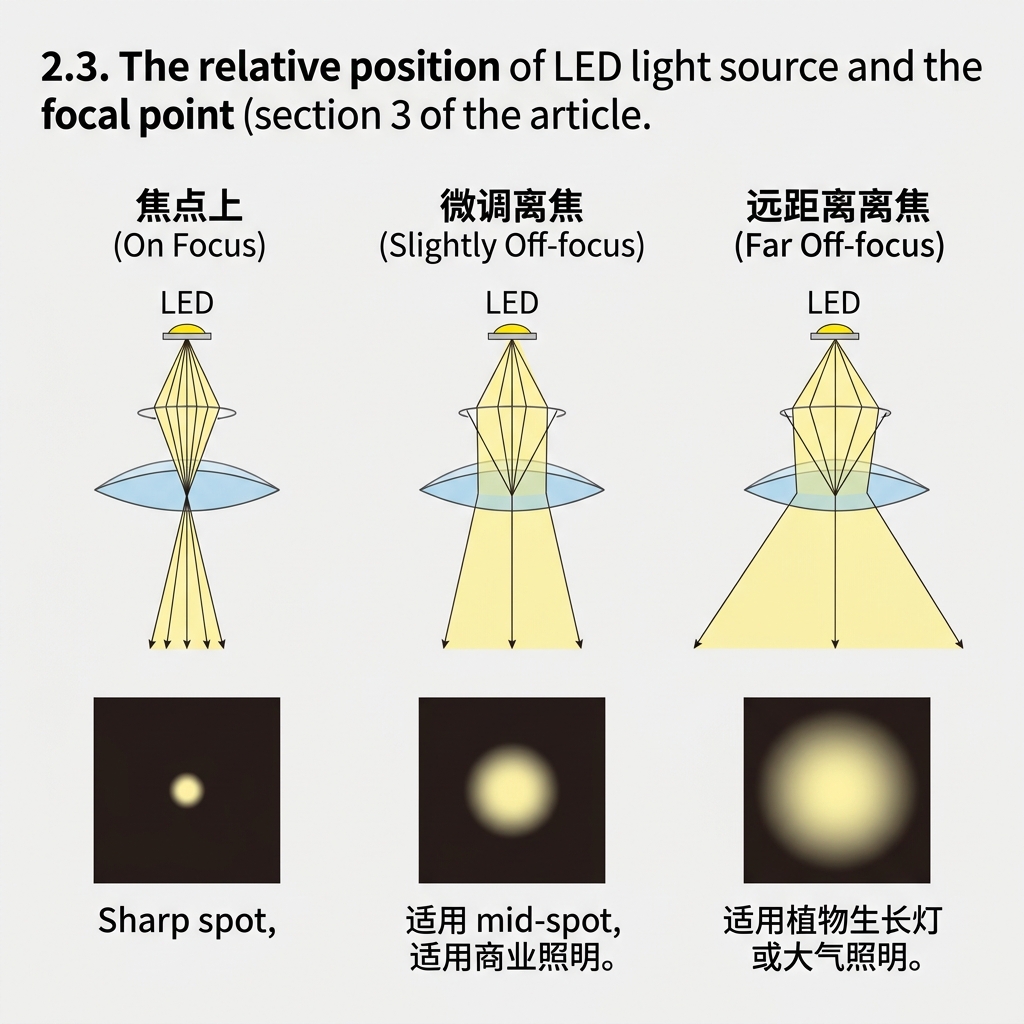

看图就懂的三种位置对比

建议在这一节配一张对比图，内容可以很简单：

• LED在焦点前

• LED在焦点上

• LED在焦点后

这样，读者几乎一眼就能明白差别。

一个很实用的小提醒

不要只看图上画的“中心线”。因为真实产品里，封装高度误差、支架误差、装配偏差，都会让实际位置和图纸位置不完全一样。所以，看图只是第一步，后面还要做实测验证。

3. 焦点位置如何影响光束角、光斑大小和亮度分布？

这一节，是大多数读者最关心的部分。因为大家真正想知道的，不是理论多复杂，而是：焦点位置到底会让灯变成什么样。

简单说，透镜和LED灯珠的焦点位置图越清楚，光束控制就越准确。

3.1 焦点位置影响光束角

光束角，就是光打出去后，张开的角度有多大。这个角度越小，光越集中；角度越大，光越分散。

焦点更接近合适位置时

通常来说，当LED发光面更接近设计焦点时，光会更容易被整理成比较集中的方向。因此，光束角往往会更小。

这类状态很适合：

• 商业射灯

• 远射手电

• 某些舞台追光

• 局部重点照明

焦点偏移后

如果LED和透镜的关系偏了，光线就不会那么整齐。于是，光束角会慢慢变大，照射范围会更宽，但亮度集中感会下降。

这类状态更适合：

• 泛光照明

• 装饰照明

• 柔和面光

• 植物补光

3.2 焦点位置影响光斑直径

光斑大小，是非常直观的结果。你把灯打到1米远的墙上，光斑是大还是小，一眼就能看出来。

同样距离，光斑可能完全不同

哪怕照射距离一样，透镜一样，只要LED位置变了，光斑直径就可能差很多。

比如：

• LED更接近理想焦点：光斑更小

• LED略微离焦：光斑变大

• LED明显偏移：光斑更大，边缘可能更松散

所以，很多项目明明用了同一颗灯珠，最后效果却不同，原因常常不是灯珠本身，而是焦点位置控制不一致。

3.3 焦点位置影响中心亮度和边缘均匀性

这一点在实际应用里特别重要。因为有时候，光“亮”不代表“好用”。

太集中时会怎样？

如果光束过度集中，那么中心区域会特别亮。但是同时，边缘可能会掉得很快。结果就是：

• 中间刺眼

• 周围过暗

• 视觉不舒服

• 照明不均匀

太偏移时会怎样？

如果LED离焦太多，光看起来会柔和一些，但也可能出现：

• 中心不够有力

• 边缘发虚

• 整体亮度下降

• 光利用率变低

所以，焦点位置不是“越聚越好”，也不是“越散越好”，而是要根据应用来选。

实验型表格：焦点位置变化带来的效果

为什么会这样？

因为透镜不是简单地“把光挡一下”。它是在重新分配光线方向。只要LED发光面和焦点位置关系改变，透镜整理光线的方式也会跟着变。

工程师避坑提醒

这里特别提醒几个常见错误：

• 不要只看透镜焦距，不看LED发光面尺寸

• 不要忽略封装高度误差

• 不要忽略散热后结构变化

• 不要把单颗LED经验直接套用到RGB或阵列LED上

这些问题看起来小，但最后都会反映到光斑和亮度分布上。

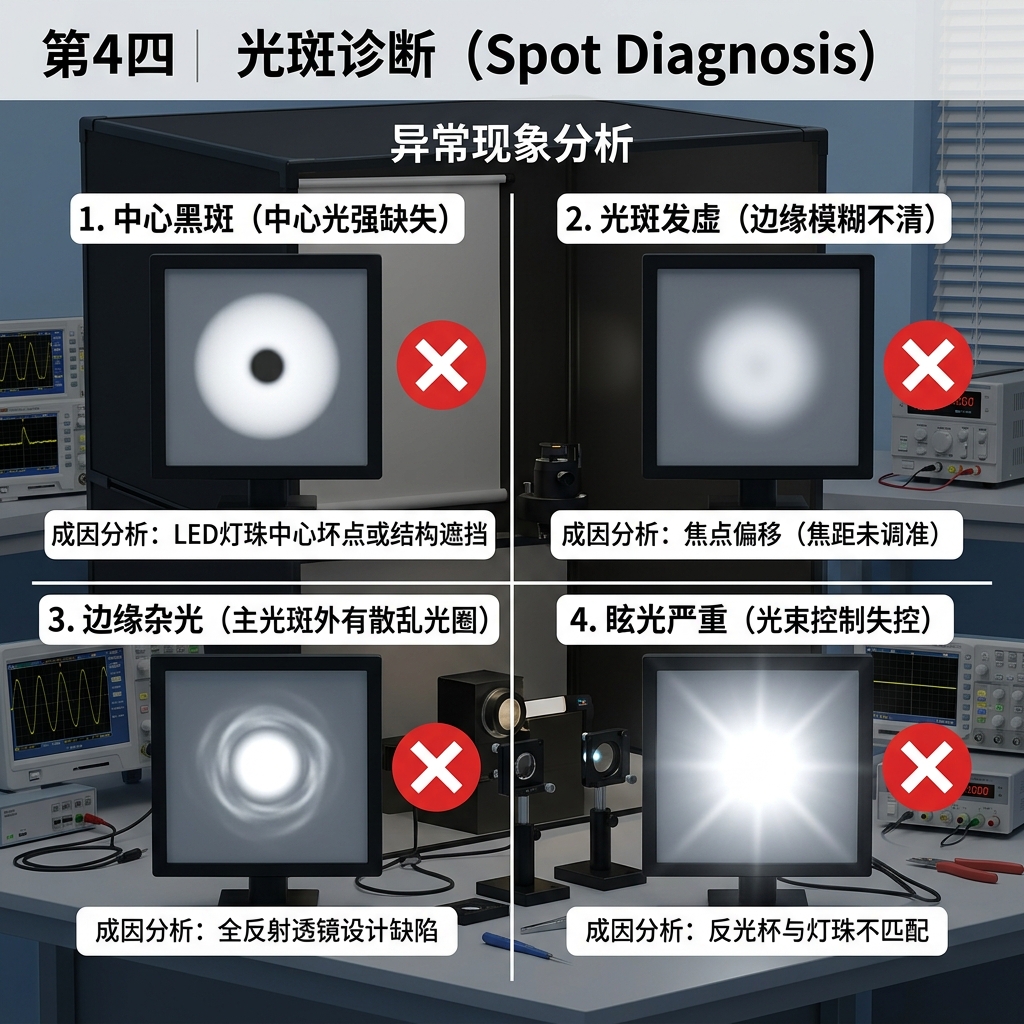

4. 焦点位置不对，会出现哪些常见问题？

如果焦点位置控制不对，最直接的结果就是：灯亮了，但效果不好。很多项目反复改样，真正的问题常常就藏在这里。

4.1 光斑发虚

这是最常见的问题之一。你把光打到墙上，感觉边界不清楚，像糊了一层雾，这就是典型的光斑发虚。

为什么会这样？

通常是因为LED没有对准透镜的理想焦点。于是，光线不能被有效整理，边缘会显得松散。

怎么解决？

最直接的方法，就是微调LED与透镜之间的距离，然后重新观察光斑变化。

4.2 中心黑斑或亮斑明显

有些灯看起来中间特别亮，有些却中间像缺了一块。这两种情况都说明出光控制出了问题。

常见原因

• 透镜和发光面不匹配

• 焦点位置偏移

• 多芯片结构混光不好

• 透镜中心结构与灯珠发光方式不兼容

怎么解决？

可以从三个方向查：

1. 换更适配的透镜

2. 微调焦点距离

3. 检查灯珠发光面结构

4.3 边缘杂光多

边缘杂光，就是主光斑之外还有很多乱跑的光。这会让照明看起来“不干净”。

对哪些应用影响最大？

• 舞台灯

• 机器视觉

• 展示照明

• 高端商业照明

因为这些场景很看重边界和控制感，所以边缘杂光会特别明显。

4.4 多颗LED亮度不一致

阵列设计里，这个问题很常见。尤其是批量生产以后，某些灯亮一些，某些灯暗一些，最后整体看起来不整齐。

原因通常不止一个

• 各LED装配高度不同

• 透镜位置公差大

• 发光中心偏差

• 热变形后位置变化

因此，多颗LED阵列不能只靠“理论对焦”，还要看实际装配一致性。

4.5 实际照明眩光增加

很多人以为眩光只是“太亮”。其实不完全对。很多时候，眩光是因为光束控制不合理，亮的地方太集中，视觉就会不舒服。

为什么焦点偏差会让眩光变严重？

因为焦点一旦偏了，光就可能集中在不该集中的区域，或者边缘光跑到人眼敏感角度。这样一来，明明亮度没变，刺眼感却更强了。

4.6 光利用率下降，造成浪费

这是工程和采购都很关心的问题。因为光没被有效利用，等于电也白白浪费了一部分。

典型后果包括

• 需要更高功率才能达到目标照度

• 灯具温升更高

• 系统效率变差

• 成本上升

问题-原因-解决办法表

为什么样品阶段一定要认真测？

因为很多问题，纸面参数看不出来。你只有把灯点亮、把光打出去，才知道实际效果。

在实际开发中，具备测试能力的一方会更有优势。比如拥有独立实验室、能做LED灯珠与透镜匹配测试的团队，通常更容易发现问题。尤其是面对高功率灯珠、SMD灯珠、RGB/RGBW光源时，经验会非常重要。

5. LED灯珠放在透镜的哪个位置更合适？

这个问题非常重要，因为它直接关系到实际设计。很多人并不需要复杂公式，他们更想知道：到底该怎么放，效果才更对。

快速判断口诀：
 想要远，靠焦点；想要柔，离焦点；想要匀，微调点。

5.1 想要小光斑、远距离照射

如果你的目标是让光照得更远、更集中，那么LED灯珠通常要尽量接近透镜的理想焦点位置。

这种做法适合哪些场景？

• 手电筒

• 商业射灯

• 舞台追光

• 某些投光灯

为什么这样有效？

因为当LED更接近理想焦点时，透镜更容易把光整理成较窄的光束。于是，光斑更小，中心亮度更高，远距离效果更明显。

但要注意什么？

不要一味追求“最小光斑”。因为有时候光斑虽然小了，但中心过亮、边缘太硬，实际视觉效果反而不理想。

5.2 想要大光斑、柔和出光

如果你的目标是让光更柔和、更均匀，那么LED可以适当偏离焦点。

这种做法适合哪些场景？？

• 面光源

• 装饰灯

• 氛围灯

• 植物灯

为什么离焦反而更好？

因为适当离焦后，光束角会变大，光斑也会展开。这样一来，热点会减少，照射区域更容易铺开。

适度才重要

如果离得太多，虽然变柔和了，但亮度可能会掉得很明显。因此，离焦不是越远越好，而是要找到合适平衡点。

5.3 想要均匀照明

均匀照明最考验细节。因为它通常不是只要聚光，也不是只要散光，而是要在焦点附近做微调。

为什么要微调？

因为真正影响均匀性的，不只是焦点本身，还有：

• 灯珠发光面尺寸

• 封装高度

• 透镜结构

• 照射距离

• 目标面大小

最好怎么做？

先按理论位置装，再用实测方式做小范围调整。这样通常比只看图纸更可靠。

应用对照表

看图时怎么快速判断？

如果你看到一张透镜和LED灯珠的焦点位置图，可以用下面这个简单方法：

• 看应用要“远”还是“广”

• 看光斑要“硬”还是“柔”

• 看是不是对均匀性要求很高

• 再决定靠焦、离焦还是微调

选型步骤图建议

为了更有价值，建议在文章里加一张步骤图，内容可以是：

1. 确定应用

2. 确定灯珠

3. 选择透镜

4. 测焦点

5. 做样品验证

这张图很适合帮助读者快速理解整个流程，而且也能提升页面停留时间。

6. 透镜和LED灯珠的焦点位置图怎么测量？

只会看图还不够，真正实用的是：你要会测。 这一节，我们直接讲可操作的方法。

LED透镜焦点位置测量方法：

1. 固定透镜；

2. 调整LED灯珠与透镜距离；

3. 在固定投射面测量光斑大小；

4. 找到最小且最集中的光斑点；

5. 记录该距离，即可得到焦点位置参考值。

6.1 手工测试法

这是最容易上手的方法。即使没有高端仪器，也可以先做基本判断。

步骤一：固定LED灯珠和透镜

先把透镜和灯珠装在一个可以微调距离的结构上。这样做的目的，是确保每次调整都可重复。

步骤二：逐步改变两者距离

每次只改一点点，不要一下改太多。这样更容易找到真正变化趋势。

步骤三：在固定距离处观察光斑变化

建议找一面白墙，或者固定一块测试板。照射距离尽量保持不变，比如固定在1米。

步骤四：记录最小光斑点

当你发现光斑最小、最集中时，就要马上记下LED和透镜之间的距离。

步骤五：绘制焦点位置图

把不同距离下的光斑效果画出来，或者直接拍照整理。这样就能形成自己的焦点位置参考图。

6.2 光学仿真法

如果你是研发团队，或者项目要求比较高，那么仿真法会更高效。

常见软件有哪些？

• Zemax

• TracePro

• LightTools

仿真法有什么优点？

• 速度快

• 能提前预测问题

• 可以反复改参数

• 能帮助缩短打样周期

但也有局限

仿真再强，也还是要建立在正确模型上。如果LED发光面参数不准，或者透镜实际加工误差没考虑进去，结果也会偏。

6.3 样品实测要注意什么

很多人做完测试后，结果还是不稳定，原因通常出在这些细节上。

散热会影响结果

LED工作一段时间后会发热。热起来以后，结构可能会有微小变化，发光特性也会变化。因此，冷态和热态最好都测。

不同色温和封装结构会有差异

即使是同功率产品，不同色温、不同封装结构，发光面表现也可能不同。所以，测试不能只拿一个样品代表全部。

批次一致性很重要

如果你是做量产项目，那么单个样品测得好，还不够。你还要确认批次一致性，否则量产后效果容易漂。

方法对比表

一个非常实用的建议

如果你在做阵列设计、RGB混光、高功率聚光，最好不要只靠手工看墙面。因为这类项目对焦点和均匀性的要求更高，建议配合仿真和实验室实测一起做。

7. 不同LED灯珠，透镜焦点位置图为什么不一样？

很多人会问：明明都是LED，为什么换个型号，焦点位置图就不一样了？答案很简单，因为不同LED灯珠的“发光方式”本来就不一样。

7.1 SMD 2835、3030、3528、5050的差异

这些常见SMD灯珠，在实际应用里很常见，但它们并不能直接互相替代。

发光面尺寸不同

发光面大小不一样，透镜看到的“光源大小”就不一样。光源越大，通常越难做到特别锐利的小光斑。

出光角不同

不同封装的出光角会影响透镜接收到的光线分布。因此，同一颗透镜配不同灯珠，结果可能差很多。

适配透镜也不同

比如2835更常见于基础照明，而3030常见于更高亮度要求的方向。5050由于经常是多芯片结构，所以透镜选择要更谨慎。

7.2 EMC、陶瓷大功率LED的差异

这类产品更适合高亮度、高稳定性的场景，但同时也更考验焦点控制。

热稳定性更好

EMC和陶瓷大功率LED的热表现通常更好，因此在高功率工作时更稳定。

更适合高亮、高聚光应用

比如射灯、投光灯、舞台灯里，经常会用到这类产品。因为它们不只是亮，还要稳定。

为什么对焦点更敏感？

因为这类应用往往要求聚光更明显。只要焦点位置偏一点，光斑问题就会被放大。

7.3 RGB、RGBW、多色LED的特殊性

这是很多人容易忽略的一类。RGB和RGBW不只是“多几个颜色”，它们在焦点设计上也更复杂。

不同芯片位置会影响综合色斑

多色LED里，不同颜色芯片的位置并不一定完全重合。这样一来，透镜整理光线时，就可能出现综合色不均的问题。

匹配不好容易出现色偏和彩边

这就是为什么很多RGB产品在混光不好时，会出现边缘发蓝、发红，或者中间和边上颜色不一样。

如果你想了解多芯片结构和光学偏移之间的关系，可以延伸阅读这篇内链文章：5050四合一灯珠共用透镜会光斑偏移吗？深度光学解析与解决方案 (2026)。

恒彩电子能提供什么帮助

这部分更适合写成解决方案，而不是硬广告。比如：

• 提供多种SMD和大功率LED灯珠

• 支持RGB/RGBW、高显指、全光谱等方案

• 可配合做选型沟通

• 可进行样品验证和批量交付

• 适合照明、视觉、车灯、植物灯等项目

这类支持为什么有价值？因为焦点位置设计，从来不是只看透镜，也不是只看灯珠，而是看两者的匹配。

对照表：不同灯珠的焦点设计差异

8. 实际应用案例：不同场景下，焦点位置图怎么用？

讲完原理和方法后，我们再来看落地场景。因为只有放进真实应用里，透镜和LED灯珠的焦点位置图的价值才会更清楚。

8.1 商业射灯

应用目标

商业射灯的目标很明确，就是让重点区域更亮、更集中。

常见问题

如果焦点不对，容易出现：

• 光斑边缘发散

• 中心过亮刺眼

• 打不到想要的重点区域

焦点位置解决方案

通常会让LED发光面靠近透镜理想焦点，这样光束更容易变窄，重点照明更明显。

适合的LED灯珠类型

• EMC3030

• 陶瓷大功率LED

• 高亮单色LED

适合的透镜思路

• 小角度聚光透镜

• 高透过率材料

• 对中心控制更强的结构

8.2 投光灯

应用目标

投光灯不只是要亮，还要考虑覆盖范围。

常见问题

• 光照不够远

• 中心太亮，边缘太暗

• 多颗灯叠加后不均匀

焦点位置解决方案

一般不追求极限小光斑，而是做焦点微调，让亮度和覆盖更平衡。

适合的LED灯珠类型

• 3030

• 大功率单色LED

• 某些高效率SMD方案

适合的透镜思路

• 中等角度透镜

• 兼顾覆盖与集中

• 重视批量一致性

8.3 植物照明

应用目标

植物灯更重视照度均匀，尽量减少热点。

常见问题

• 某一块太亮

• 某一块照不到

• 不同颜色混合不均

焦点位置解决方案

通常会适当离焦，让光斑展开，照射面更均匀。

适合的LED灯珠类型

• 全光谱LED

• 红蓝组合LED

• 高显指植物照明方案

适合的透镜思路

• 中大角度出光

• 重点控制均匀性

• 多颗阵列搭配优化

8.4 舞台灯和影视灯

应用目标

舞台和影视灯最讲究控制感和灵活性。

常见问题

• 杂光多

• 边界不利落

• 不同距离效果变化太大

焦点位置解决方案

这类场景很适合可调焦结构。这样就能根据表演距离、拍摄要求，灵活调整光斑大小。

适合的LED灯珠类型

• 大功率白光LED

• RGBW舞台灯珠

• 高亮多色方案

适合的透镜思路

• 可调焦

• 强控制边缘

• 减少杂光和色偏

8.5 机器视觉光源

应用目标

机器视觉不是为了“看着亮”，而是为了让相机“看得清”。

常见问题

• 边缘不清晰

• 目标轮廓不突出

• 光斑重复性差

焦点位置解决方案

需要精确匹配焦点和透镜角度，让重点区域的照明更稳定。

适合的LED灯珠类型

• 单色高亮LED

• 高稳定性SMD

• 特殊波段LED

适合的透镜思路

• 精准控制角度

• 小范围重点照明

• 强调重复一致性

9. 如何选择合适的透镜和LED灯珠组合？

对于采购、工程师和产品经理来说，这一节最直接。因为最终问题还是要落到“怎么选”上。

9.1 先看应用场景

你要先问自己：这个灯是拿来干什么的？因为不同目标，决定了完全不同的焦点策略。

常见应用方向

• 聚光

• 泛光

• 混光

• 均匀照明

如果目标没想清楚，后面的选择就很容易走偏。

9.2 再看LED灯珠参数

确定场景后，再看灯珠本身。重点通常包括：

• 功率

• 发光角

• 光通量

• 封装尺寸

• 色温或颜色

这些参数会影响透镜匹配方式，也会影响焦点位置的实际效果。

9.3 最后看透镜参数

透镜不是只看“能不能装上”，还要看它和灯珠是否真的适合。

重点参数包括

• 焦距

• 材料

• 光束角

• 透过率

• 耐温性

比如高温应用，如果透镜材料不稳，就算冷态下焦点对了，热态后也可能变掉。

选型前请先确认

选型前请先确认：

• 需要多大的光束角？

• 目标照射距离多远？

• 光斑要集中还是均匀？

• 使用的是单颗LED还是阵列LED？

• 是否有高温、高湿、车规等要求？

一个更靠谱的选型顺序

建议按下面的顺序来做：

1. 明确应用目标

2. 确定LED灯珠类型

3. 初选透镜参数

4. 看透镜和LED灯珠的焦点位置图

5. 做样品测试

6. 验证批量一致性

这个流程比“先找一个差不多的透镜试试”更稳，也更省时间。

品牌和服务为什么也重要？

因为在实际项目里，问题往往不是单一参数能解决的。特别是遇到这些情况时：

• 需要多规格LED灯珠选择

• 需要结合应用推荐透镜思路

• 需要从灯珠到PCBA的一站式配合

• 需要样品支持和量产交付

这时候，能提供技术沟通和样品验证支持的供应方，会更有帮助。

10. 常见问题 FAQ

10.1 透镜和LED灯珠的焦点位置图是什么意思？

短答案： 它是用来说明LED发光面和透镜焦点关系的图。

简单来说，这张图能告诉你，灯珠放在什么位置时，光会更聚、更多散、或者更均匀。也正因为这样，它常被用来做LED灯珠与透镜匹配设计。

10.2 LED透镜焦点位置如何测量？

短答案： 最常见的方法是固定透镜后，逐步调整LED距离，再观察光斑变化。

你可以用白墙或测试板做观察面，然后记录不同距离下的光斑大小。一般来说，最小且最集中的光斑点，就是焦点位置的重要参考。

10.3 焦点位置对光束角有什么影响？

短答案： 焦点位置越接近理想匹配，光束通常越集中。

如果LED偏离焦点，光束角一般会变大，光会更发散。因此，焦点位置会直接改变照射范围和集中程度。

10.4 焦点偏移会造成什么问题？

短答案： 可能会造成光斑发虚、边缘杂光、亮度不均和眩光增加。

如果偏移比较明显，还可能导致光利用率下降。这样一来，灯虽然点亮了，但照明效果和效率都会受影响。

10.5 多颗LED阵列的透镜焦点怎么设计？

短答案： 重点是控制每颗LED的一致性，并考虑整体混光效果。

阵列设计不能只看单颗LED的理论焦点。因为装配误差、发光中心差异、热变形，都会让最终效果发生变化，所以必须结合批量测试。

10.6 LED灯珠越靠近焦点越好吗？

短答案： 不一定，要看你的应用目标。

如果你想要小光斑、远距离，靠近焦点通常更好。但如果你想要柔和、均匀、减少热点，适当离焦反而更合适。

10.7 高功率LED和小功率LED的焦点设计有什么不同？

短答案： 高功率LED通常对焦点控制更敏感。

因为高功率应用常常追求更高亮度和更强聚光，所以只要焦点偏一点，问题就会更明显。相比之下，小功率方案在某些泛光应用里容错会更高一些。

10.8 RGB LED为什么更需要注意透镜焦点？

短答案： 因为RGB LED通常是多芯片结构，更容易出现混光问题。

如果透镜匹配不好，就容易出现色偏、彩边和综合色斑不均。因此，RGB和RGBW方案在做焦点设计时，必须比单色LED更谨慎。
