💡 关键要点概览
| 特性 | 核心价值 |
|---|---|
| 核心波长 | 365nm (UV-A) —— 荧光激发与固化的黄金标准 |
| 封装优势 | 陶瓷基板 (Ceramic) —— 极高导热性，确保高功率输出下的长寿命 |
| 主要应用 | UV固化、荧光检测、防伪验证、材料分析 |
| 推荐功率 | 1W - 3W (高电流密度设计) |
| 恒彩优势 | 26年封装技术，全自动生产，极低热阻封装方案 |

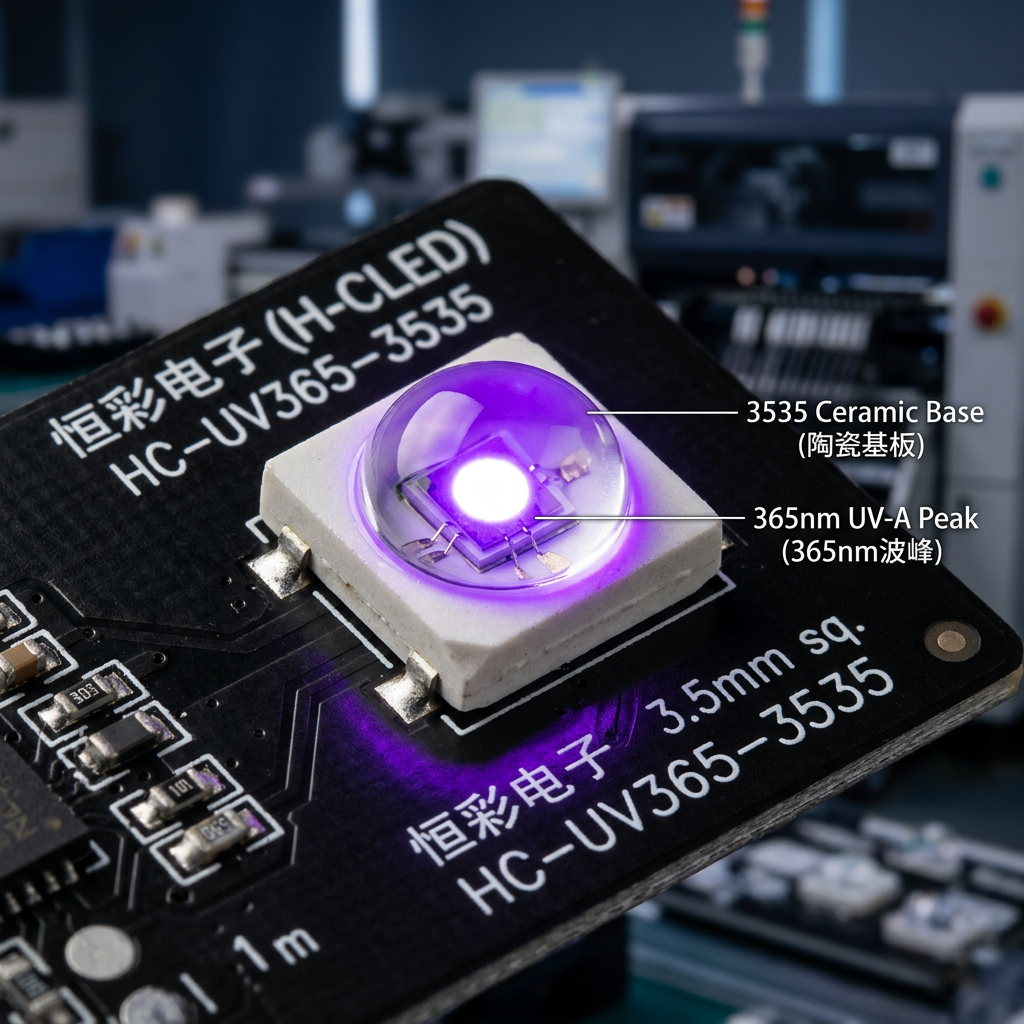

什么是3535陶瓷紫光365nm LED？
如果你正在寻找高性能的紫外光源，你一定听过“3535陶瓷紫光365nm”。简单来说，这是目前工业界最主流的紫外（UV）LED方案。无论是在工厂的生产流水线上，还是在实验室的检测设备里，你都能看到它的身影。
什么是“3535”？
“3535”指的是灯珠的物理尺寸，即3.5mm x 3.5mm。这个尺寸是行业标准，意味着它能兼容大多数现有的工业PCB设计，替换起来非常方便。更重要的是，相比传统的2835或5050封装，3535结构是专门为大功率和高散热需求设计的。因为它的结构更结实，能承受更大的电流，所以它在工业领域特别受欢迎。
为什么是“陶瓷”封装？
在UV LED领域，散热就是生命。陶瓷基板具有极低的热阻，能迅速把芯片产生的热量导走。如果没有陶瓷封装，灯珠在长时间工作时会迅速光衰，甚至直接烧毁。这就是为什么恒彩电子坚持在3535陶瓷紫光365NM系列中选用陶瓷基板的原因——因为我们知道，稳定压倒一切。陶瓷材质不仅耐热，而且非常坚固，能适应各种苛刻的工业环境。

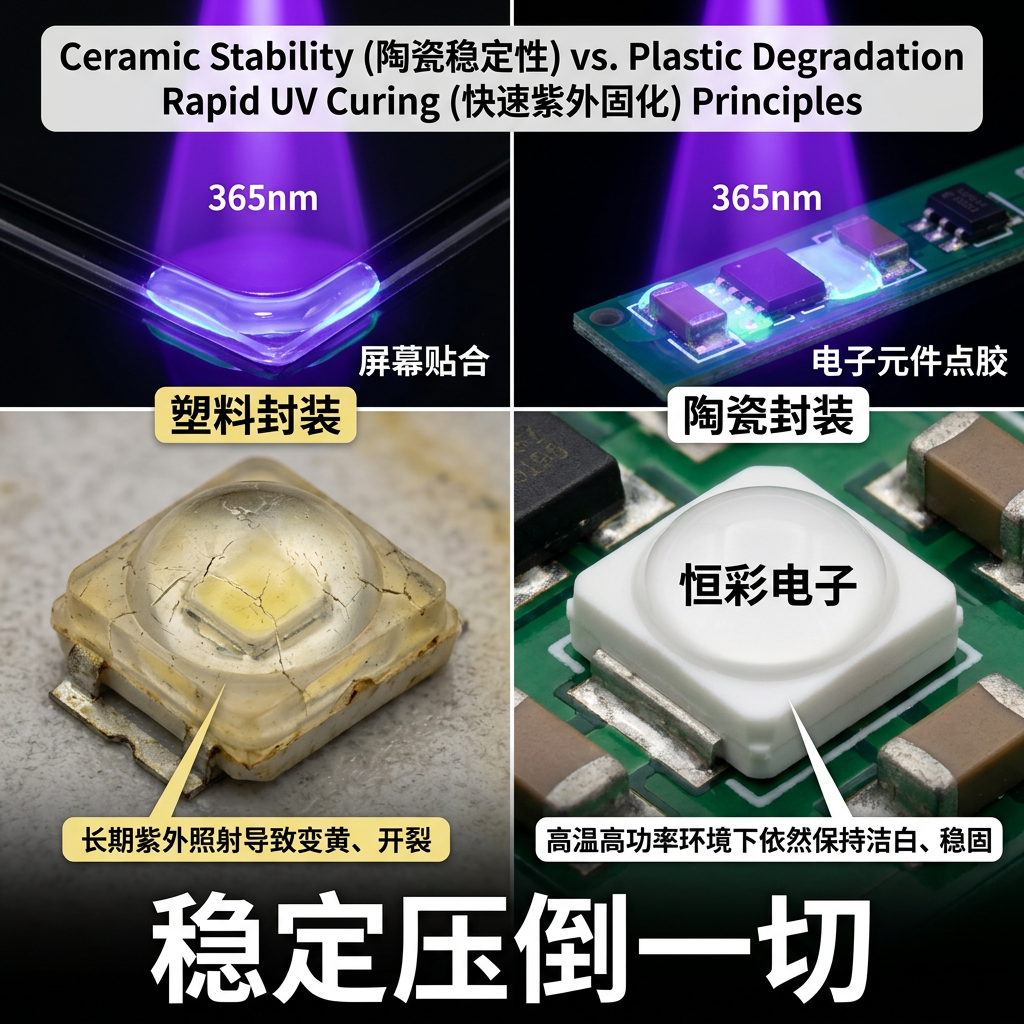

为什么选择陶瓷而不是塑料？
你可能会问，为什么不选更便宜的塑料封装？答案很简单：塑料在高温下会变黄、变脆，甚至在紫外光的长期照射下会降解。而陶瓷基板完全没有这些烦恼。它就像一个坚硬的铠甲，保护着里面的芯片，让光线能稳定地射出来。对于那些需要24小时不停机工作的设备来说，陶瓷封装是唯一的选择。
为什么365nm波长是工业界的“宠儿”？
市场上的紫外波段很多，为什么大家都盯着365nm？其实，这背后有着非常科学的原因，就像一把钥匙开一把锁一样。
精准的能量激发
365nm处于UV-A波段的核心位置，能够极好地引发光固化材料中的光引发剂。想象一下，当这种紫外光照射到胶水或油墨上时，它们里面的分子会像被通了电一样迅速结合，让液体瞬间变成固体。这就是为什么在电子组装、屏幕贴合等行业，365nm是绝对的主力军。
高对比度荧光
在荧光检测中，365nm能让物质发出最纯净、最清晰的荧光信号。不管你是做钞票防伪、矿石检测，还是在生物实验室做荧光分析，它都能让隐形的痕迹“现出原形”。而且，这种激发效果非常稳定，不会随着时间推移而减弱，这对于需要精准判断的行业来说太重要了。
视觉干扰小
相比395nm或405nm，365nm的光线更偏向“纯紫外”。这意味着什么呢？这意味着它不会有明显的紫色可见光干扰你的检测结果。很多时候，我们不需要那些晃眼的紫色光，我们只需要那束看不见的紫外能量。365nm恰好能做到这一点，让你的工作环境更舒适，检测结果也更准确。
正如行业专家张博士所说：“365nm波段在光化学反应中的转换效率是其他波段难以比拟的，它是工业固化与检测领域不可替代的基石。”

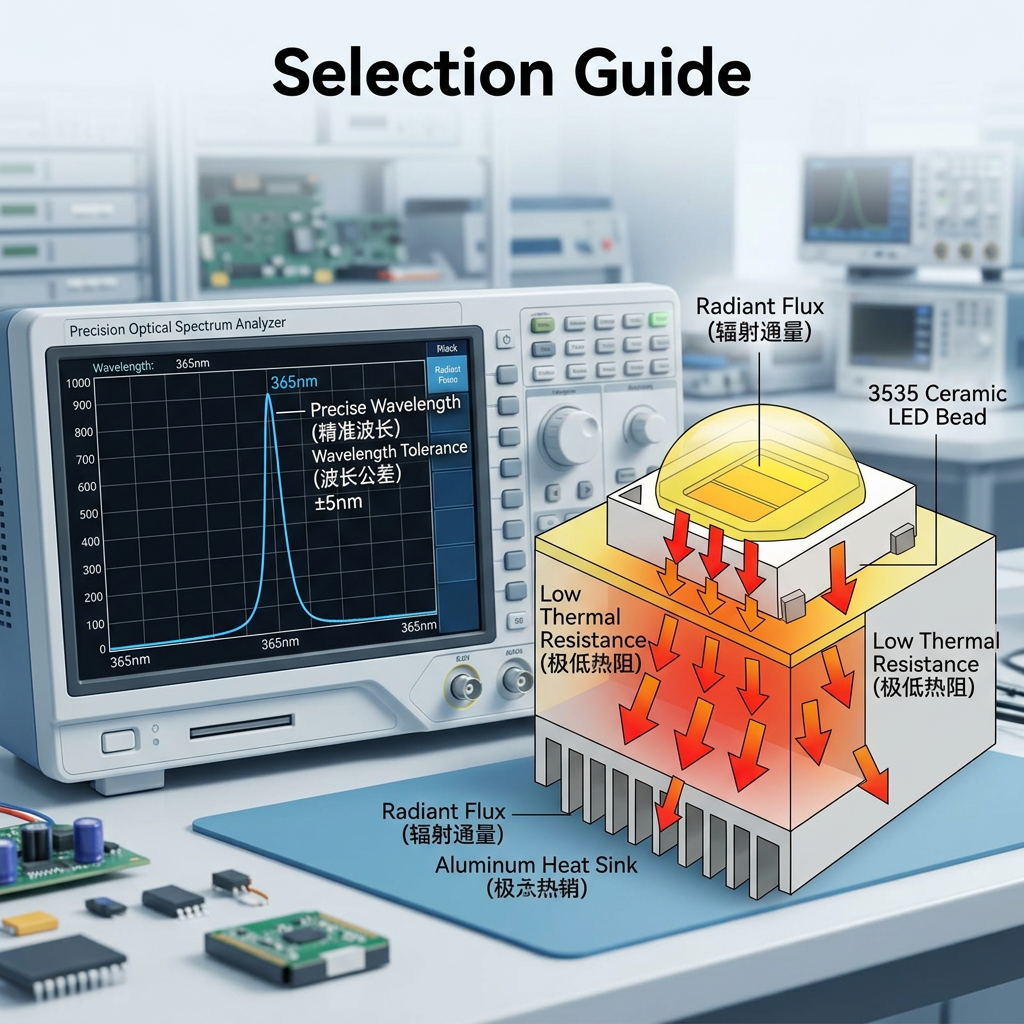

选型指南：工程师必看的几个核心参数
在采购或设计时，不要只看瓦数（W）。很多新手容易掉进“功率越大越好”的误区。为了避免“踩坑”，请重点关注以下三个指标：
辐射通量（Radiant Flux）
单位是mW。这是衡量灯珠“紫外能量”的唯一标准，而不是看它亮不亮。有些灯珠看起来很亮，但那是因为里面含有很多可见紫光，真正的紫外能量其实很弱。所以，一定要看规格书上的辐射通量参数，这才是真正决定固化速度的关键。
波长公差（Wavelength Tolerance）
优质的供应商通常能将公差控制在±5nm以内。如果波长漂移太大，比如有的灯珠是360nm，有的变成了370nm，那么固化效果会大打折扣。这就好比你在调配化学试剂，配比不对，结果肯定会出问题。选择波长一致性好的产品，能省去很多后续的调试麻烦。
热阻（Thermal Resistance）
热阻越低，灯珠寿命越长。恒彩电子的陶瓷封装技术将热阻控制在行业领先水平，确保在高电流驱动下依然稳定。如果热阻高，灯珠产生的热量散不出去，内部芯片就会“中暑”，从而导致光衰或者直接坏掉。在设计灯板时，一定要确保散热片和PCB的接触良好，这是发挥3535陶瓷灯珠性能的前提。
恒彩电子：为什么选择我们的3535陶瓷系列？
在LED封装行业深耕26年，恒彩电子不仅仅是卖灯珠，我们提供的是完整的工业光源解决方案。我们知道，一个好的产品离不开每一个细节的把控。
自主研发能力
我们的核心技术团队来自国内知名光学研究院，能针对您的特殊应用调整光谱。有些客户需要特殊的固化波段，或者需要更强的穿透力，我们都能通过调整芯片配方来满足。这种灵活性，是普通贸易商做不到的。
高精密生产线
全自动无尘车间，确保每一颗灯珠的出货一致性。在微米级的封装世界里，哪怕是一点点灰尘，都可能影响灯珠的寿命。我们通过全自动设备，将人为干扰降到最低，确保每一颗从流水线下来的灯珠都是精品。
严苛的实验室测试
我们拥有自己的独立实验室，出厂前对每一批次进行高低温、光衰老化测试。我们模拟各种极端环境，确保灯珠在您的设备里能经受住考验。如果您是设备制造商，需要寻找稳定、高光效的365nm紫外光源，欢迎联系恒彩电子。我们不仅提供标准品，更支持定制化封装，帮您的产品在市场上更具竞争力。
常见问题解答 (People Also Ask)
Q1: 365nm和395nm有什么区别？
- 简单来说，365nm更专注于固化和精准检测，它的能量激发效率非常高，是工业级的首选；而395nm可见紫光成分较多，看起来更亮，主要用于一般性的装饰照明或简单的固化需求。
Q2: 为什么我的LED灯珠总是用不久就变暗？
- 这通常是因为散热没做好。建议检查驱动电流是否过载，以及PCB散热设计是否使用了铝基板或铜基板。另外，一定要确保使用了高质量的导热硅脂，不要让热量积压在灯珠底部。
Q3: 3535陶瓷灯珠能用在UV杀菌吗？
- 这是一个常见的误区。365nm属于UV-A波段，主要用于固化和检测。如果您的目标是杀菌，通常需要使用波长更短的UVC（265nm-280nm）LED，那是专门用来破坏细菌DNA的。
结论
总的来说，3535陶瓷紫光365nm LED凭借其出色的散热性能、精准的波长控制和极高的工业稳定性，已经成为了现代工业不可或缺的核心组件。无论您是在进行高端的UV固化作业，还是需要精准的荧光检测，选择一款高质量的3535陶瓷灯珠，都是保证设备长期稳定运行的关键一步。
