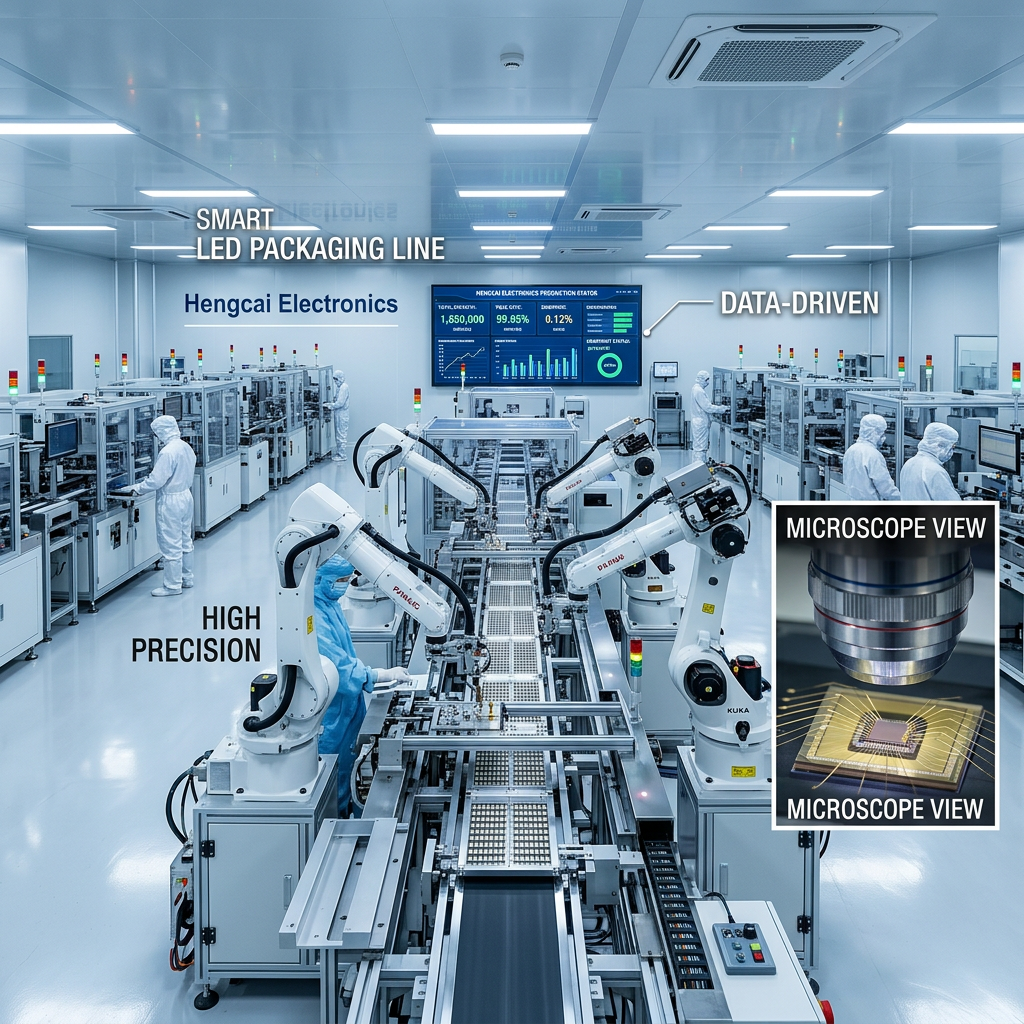

LED封装车间里还满是人工操作的显微镜台。那时候我们为了调整一颗金线的弧度，往往要耗费半天时间。而现在，走进恒彩电子的现代化无尘车间，你只会看到高速运转的机械臂和实时跳动的数据看板。
这不仅是设备的升级，更是“LED智能封装技术”带来的行业革命。从手工固晶到如今的全自动智能产线的飞跃。如果你正在寻找更高效、更稳定的光源解决方案，或者仅仅是想搞懂那颗小小的灯珠里到底藏着什么高科技，这篇文章就是为你准备的。
LED智能封装技术，简单来说，就是利用高精度的自动化设备和智能控制系统，将LED芯片保护起来，并完成电气连接和光色调整的过程。它不仅仅是“包装”，更是决定LED灯珠寿命、光效和稳定性的核心环节。
LED智能封装核心要点速览
如果你赶时间，这里有几个你必须掌握的关键信息，它们直接决定了你的采购或研发方向：
良率大幅提升：智能封装通过AOI光学检测，将良品率锁定在99.9%以上，几乎消除了肉眼漏检的风险。
精准的光色一致性：利用自动分光分色机，确保每一批次的灯珠色容差（SDCM）控制在3步甚至更小，彻底告别“阴阳屏”或色差问题。
极致的热管理：智能工艺能精确控制银胶或锡膏的厚度，微米级的误差控制让热阻降到最低，从而延长灯珠寿命。
更低的长期成本：虽然初期设备投入大，但极高的一致性和极低的客诉率，使得整体综合成本反而下降。
定制化响应快：智能产线切换程序极快，无论是SMD2835还是特殊的陶瓷大功率系列，都能快速转产。
数据可追溯：每一卷灯珠的生产参数都被记录在案，任何质量问题都能追溯到具体的机台和时间点。
行业数据显示，2023年LED封装自动化设备的使用率已从五年前的40%飙升至80%，预计到2025年这一数字将达到95%。这意味着，不拥抱智能封装，就意味着被供应链淘汰。
LED智能封装的工作原理与技术架构
很多客户问我，明明芯片是一样的，为什么不同厂家封装出来的灯珠亮度差这么多？秘密就在这里。
光学设计原理：不仅是透光，更是“取光”
封装的第一个任务是让光“逃出来”。LED芯片发出的光如果不能顺利穿过封装胶体，就会被反射回去变成热量。智能封装技术在光学设计上做了两件大事：
折射率匹配：通过智能配胶系统，精确计算硅胶与芯片的折射率差，减少全反射，让光提取效率最大化。
透镜成型：利用精密模造技术，给灯珠戴上“眼镜”。无论是朗伯型还是侧发光型，都能通过模具设计精准控制光斑形状。
热管理系统：给电子修一条“高速公路”
热是LED的隐形杀手。智能封装的核心在于构建一条低热阻的通道。我们通过高精度的固晶机，将芯片完美地贴合在支架上。
这里的关键是胶层厚度控制。胶层太厚，热阻大；太薄，粘接力不够。智能设备能通过视觉系统实时监控，确保每一颗芯片底部的胶量恰到好处，迅速将结温（Tj）导出到基板。
电学互连技术：金线与倒装的较量
传统的封装依靠金线键合（Wire Bonding），也就是用极细的金线连接芯片和支架。现在的智能焊线机，速度快到肉眼看不清，且能自动检测焊点拉力。
而更先进的倒装芯片（Flip Chip）技术，则直接省去了金线，像“积木”一样扣在基板上。这种技术虽然成本稍高，但稳定性极强，特别适合大功率应用。
关键封装材料详解：决定产品性能的物质基础
俗话说“巧妇难为无米之炊”，再好的设备，如果没有好的材料，也造不出好灯珠。
封装基板材料特性
基板就像是盖房子的地基。目前市面上主要有三种：
PPA/PCT：性价比高，常用于中小功率，如常见的SMD2835。
EMC（环氧塑封料）：这是近年来的明星材料，耐热性极好，抗UV能力强，非常适合中大功率应用，比如恒彩电子主推的EMC3030系列，就在户外照明中表现优异。
陶瓷基板：散热之王，主要用于大功率、高可靠性的场景，如汽车大灯。
高性能荧光粉与硅胶
想要高显指（CRI>90）或者全光谱？全靠荧光粉的配比。
以前人工配粉，容易出现批次色差。现在我们使用自动点胶系统，将荧光粉和硅胶的比例精确到小数点后三位。这不仅保证了光色的一致性，还能通过调整配方，实现从暖白到冷白，甚至植物生长光谱的精准定制。
关于LED封装技术,你需要知道的一切：https://www.h-cled.com/hangyedongtai/170.html —— 想要深入了解不同材料的具体参数对比，可以参考这篇详细的技术文档。
LED封装自动化设备与生产工艺流程
走进车间，你会发现这里更像是一个精密的实验室。智能封装流程环环相扣：
自动化生产线构成
固晶（Die Bonding）：机械手以毫秒级的速度抓取芯片，通过图像识别系统（PR）自动修正位置，贴装精度可达±0.5mil。
焊线（Wire Bonding）：全自动焊线机打出的金球圆润度一致，抗拉力测试全检。
点胶（Dispensing）：这是技术含量最高的环节之一。气压、温度、时间哪怕有一丝波动，都会影响色温。智能点胶机自带称重反馈，实时调整出胶量。
分光分色（Sorting）：最后一步，机器根据亮度、电压、波长将灯珠自动分类装带。
智能检测环节：AOI的应用
以前靠人工在显微镜下看，现在全是AOI（自动光学检测）。它能瞬间识别出气泡、断线、芯片破损等微小缺陷，并自动剔除不良品。这就像给产线装上了“火眼金睛”，确保流到客户手中的每一颗灯珠都是完美的。

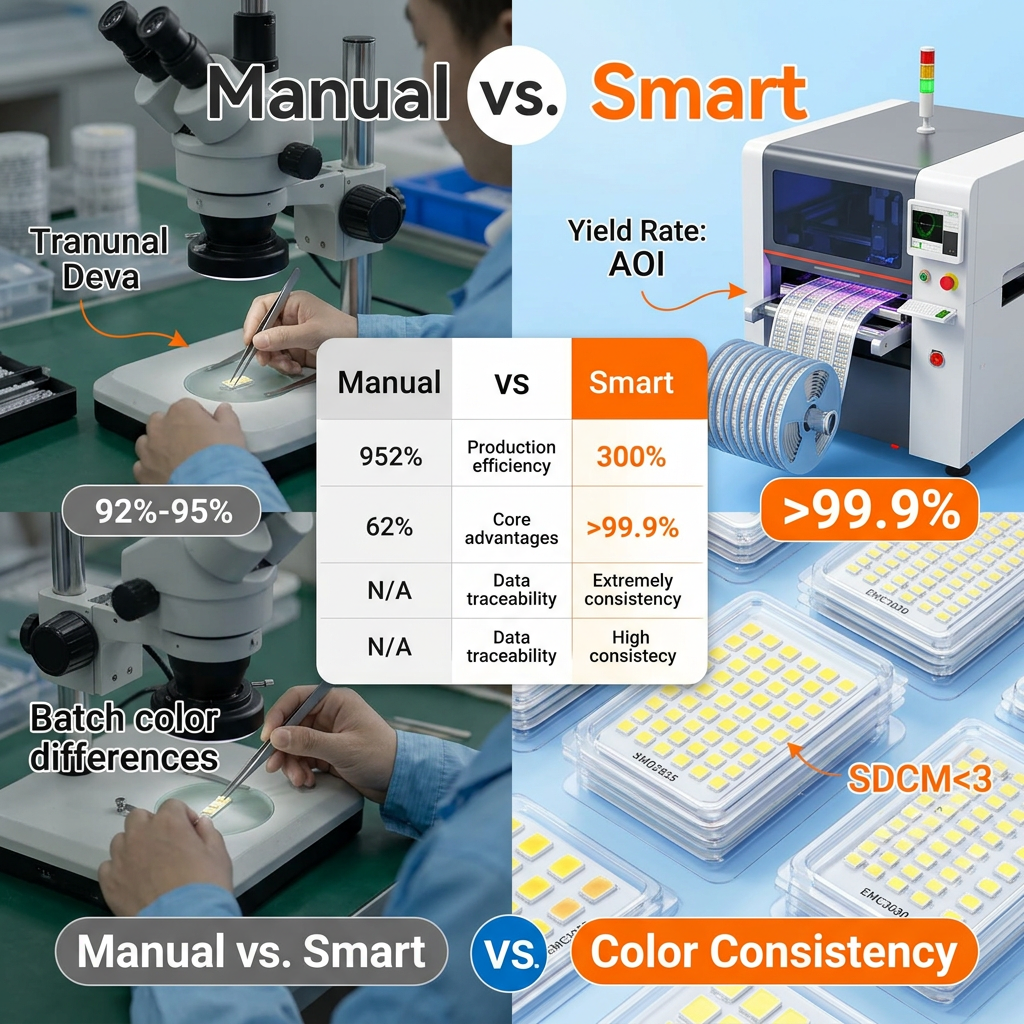

| 对比项目 | 传统人工封装 | 智能自动化封装 | 优势分析 |
|---|---|---|---|
| 生产效率 | 低，依赖熟练工 | 极高，24小时不停机 | 产能提升300%以上 |
| 良品率 | 92%-95% | >99.9% | 降低返工成本 |
| 一致性 | 批次间差异大 | 极高，色容差小 | 提升终端产品档次 |
| 数据管理 | 纸质记录，难追溯 | 全数字化，可追溯 | 方便质量管控 |
LED智能封装的技术优势与性能指标
为什么大家都在谈论智能封装？因为结果不会骗人。
光效与光衰控制
通过优化封装结构和材料，智能封装能显著提升光效。更重要的是LM-80寿命测试。经过智能工艺封装的LED，在高温老化测试中，6000小时后的光通量维持率通常能保持在95%以上。
专家观点： “未来的竞争不是比谁更亮，而是比谁在亮了3万小时后，还能保持初始亮度的90%。”
环境耐受性：抗硫化与耐高温
LED很怕硫。如果封装气密性不好，支架镀银层发黑，灯珠就会变暗（死灯）。智能封装通过特殊的防硫化工艺和致密的材料结构，像给灯珠穿了一层“防化服”，即使在恶劣的工业环境下也能稳定工作。
高价值应用场景与封装方案匹配
不是所有的灯都需要最高端的封装，适合的才是最好的。
通用照明与商业照明
对于家里的吸顶灯，SMD2835是性价比之选。但对于商场里的射灯，要求高显指（还原商品真实颜色），这时候就需要用到高显指系列的封装方案，配合EMC支架，保证长时间点亮不色漂。
特种照明应用
植物照明：需要特定的红蓝光配比，智能配胶系统能精准调制出“光配方”。
汽车照明：安全第一，必须使用陶瓷基板的大功率封装，耐高温、抗震动。
显示背光：Mini LED的挑战
随着屏幕越来越清晰，Mini LED封装技术成为了热点。这要求将成千上万颗微米级的芯片封装在极小的区域内，对设备的精度要求是指数级上升的。
常见的技术疑问
在和客户沟通中，我发现这几个问题出现的频率最高：
智能封装能降低多少成本？
虽然设备折旧贵了，但因为良率极高、人工减少、返工率几乎为零，对于大批量订单，综合成本其实能下降15%-20%。
怎么样才算好的散热设计？
看热阻（Rth）。好的封装工艺，芯片产生的热量能迅速传导到PCB板上。如果你摸散热器很烫，但灯珠核心温度不高，说明热导出来了，这是好现象。
Tip: 在选择供应商时，不要只看规格书上的最大流明数，要看“结温-光通量”曲线图。在85℃甚至105℃下还能保持高光效的，才是真功夫。
智能封装技术重塑未来
在这个光电产业飞速发展的时代，LED智能封装技术不再是一个可选项，而是必选项。它将原本依赖“老师傅”经验的手工活，变成了可量化、可复制的精密科学。
对于恒彩电子这样的企业来说，近二十年的技术积累加上全自动化的产线，让我们有底气承诺：每一颗交付的灯珠，都是经得起时间考验的精品。
无论你是想提升产品档次，还是寻找更可靠的供应链伙伴，关注封装技术的细节，永远是回报率最高的投资。如果有更多关于具体型号或参数的疑问，欢迎随时交流。
