直插LED灯（DIP LED）的45°发光视角是一个平衡光强（亮度）与照射范围（覆盖面）的黄金参数，它指LED光源在光强衰减到轴向最大光强一半时，两侧边缘夹角的总和（2θ1/2）。简单来说，45°角既不像15°那样像激光笔一样只有一点亮，也不像120°那样光线太散导致亮度不足，它能将光线集中在一个中等宽度的圆锥体内，非常适合需要定向照明但又要求一定可视范围的场景，如交通信号灯、户外指示牌及工业仪表盘。
在光电行业摸爬滚打多年，我见过太多项目因为选错了发光角度而翻车。有的客户为了追求“亮”，选了极窄角度，结果用户稍微站偏一点就什么都看不见；有的为了“看得广”，选了广角，结果亮度根本不够，白天完全看不清。其实，选对角度比选对亮度更重要。在恒彩电子，我们经常遇到工程师来咨询这个45°角到底是个什么概念。今天，我就把这个看似简单实则充满门道的“45°视角”给大家好好拆解一下。
核心要点速览：
- 定义标准：45°不是光线完全消失的边界，而是亮度减半的界限（半值角）。
- 结构优势：直插（DIP）的环氧树脂透镜形状直接决定了物理出光角度。
- 聚光特性：相比贴片（SMD），直插LED在控制光斑形状上更具先天优势。
- 应用场景：45°是交通信号、安防补光和工业指示灯的首选角度。
- 材料影响：封装胶水的折射率和支架碗杯深度会微调实际出光效果。
- 一致性：优质的45°灯珠要求批量生产时光斑圆润，无暗区或杂散光。
- 选型误区：不要只看标称角度，要看配光曲线图（Candela Distribution）。
快速解读：什么是直插LED灯的45°发光视角？

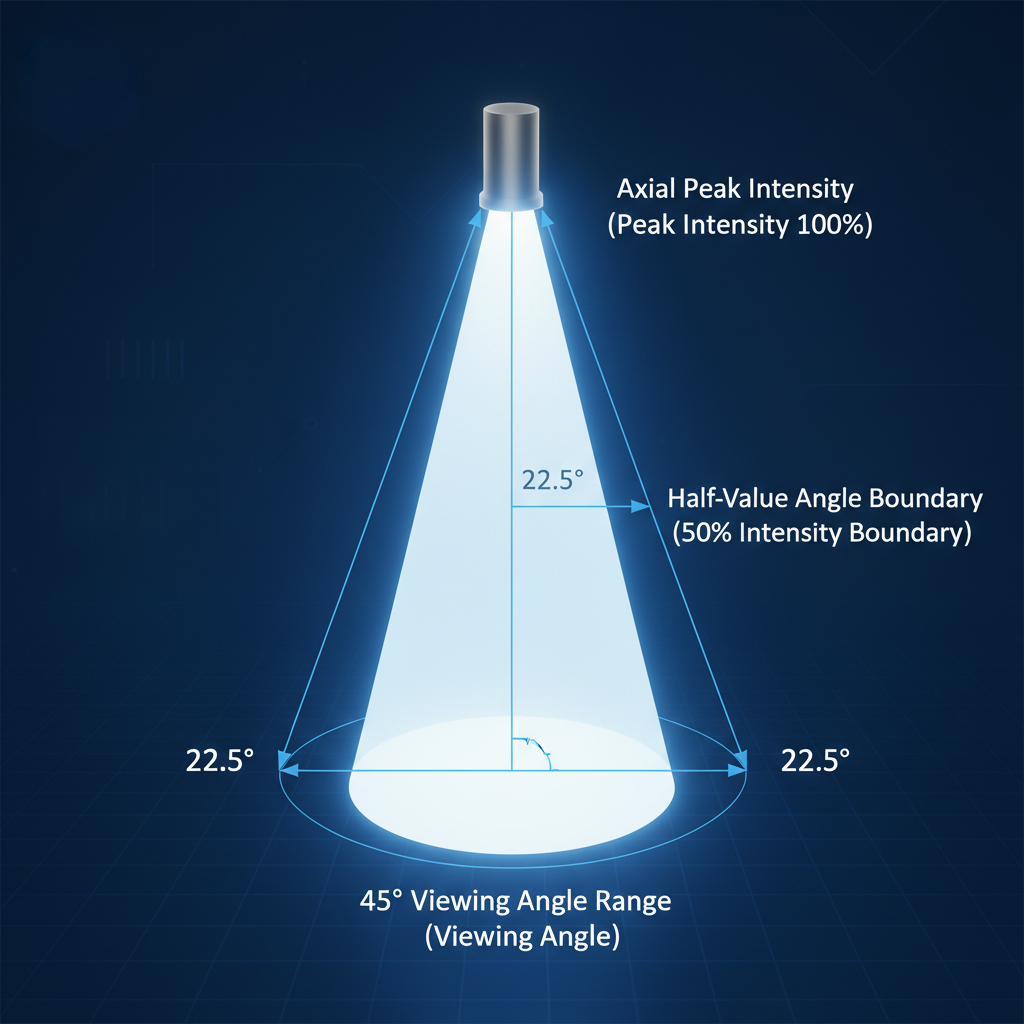

定义半值角（2θ1/2）：如何科学测量45°视角
很多朋友拿到LED灯珠规格书，看到“Viewing Angle: 45°”时，会误以为光线只在45度范围内有，出了这个范围就是黑的。这是一个巨大的误区！
在光学工程中，我们使用的是“半值角”（2θ1/2）。想象一下，LED灯正前方（0°轴线）的光最强，我们设为100%。当你慢慢向旁边移动，光线会变弱。当光强变成50%的时候，这个位置与中心轴线的夹角如果是22.5度，那么左右加起来就是45度。
行业数据指出： 实际上，在45°半值角之外，依然有大量的光线存在（约占总光通量的30%-40%），但这部分光通常被视为“余光”或“杂散光”，不计入有效视场角。
直插（DIP）封装结构对光束控制的独特优势
为什么做45°角，我们特别推荐用直插（DIP）结构？因为直插LED本身就是一个自带透镜的完整光学系统。
你看直插LED灯珠顶部那个圆圆的头，那就是环氧树脂模造成型的透镜。通过改变这个透镜的曲率（弧度）和高度，我们就可以非常精准地物理控制光线的折射路径。这比SMD贴片LED需要额外加透镜要方便得多，成本也更低。对于45°这种中等角度，直插结构的聚光效率极高。
45°视角在聚光度与照射范围之间的平衡点
做照明设计就像在做取舍。光通量（总光量）是一定的，就像你手里的面团只有这么多。
- 捏得细长（15°）：光强（Candela）很高，射得远，但覆盖面小。
- 压得扁平（120°）：覆盖面大，但光强很低，看起来不亮。
- 45°刚刚好：它保留了足够的中心光强，让人感觉“刺眼”或“醒目”，同时又保证了稍微偏离中心也能看清楚。这就是为什么红绿灯喜欢用这个角度范围——你不需要正对着灯才看得见，但离远了它依然很亮。
45°视角直插LED灯的光学设计原理

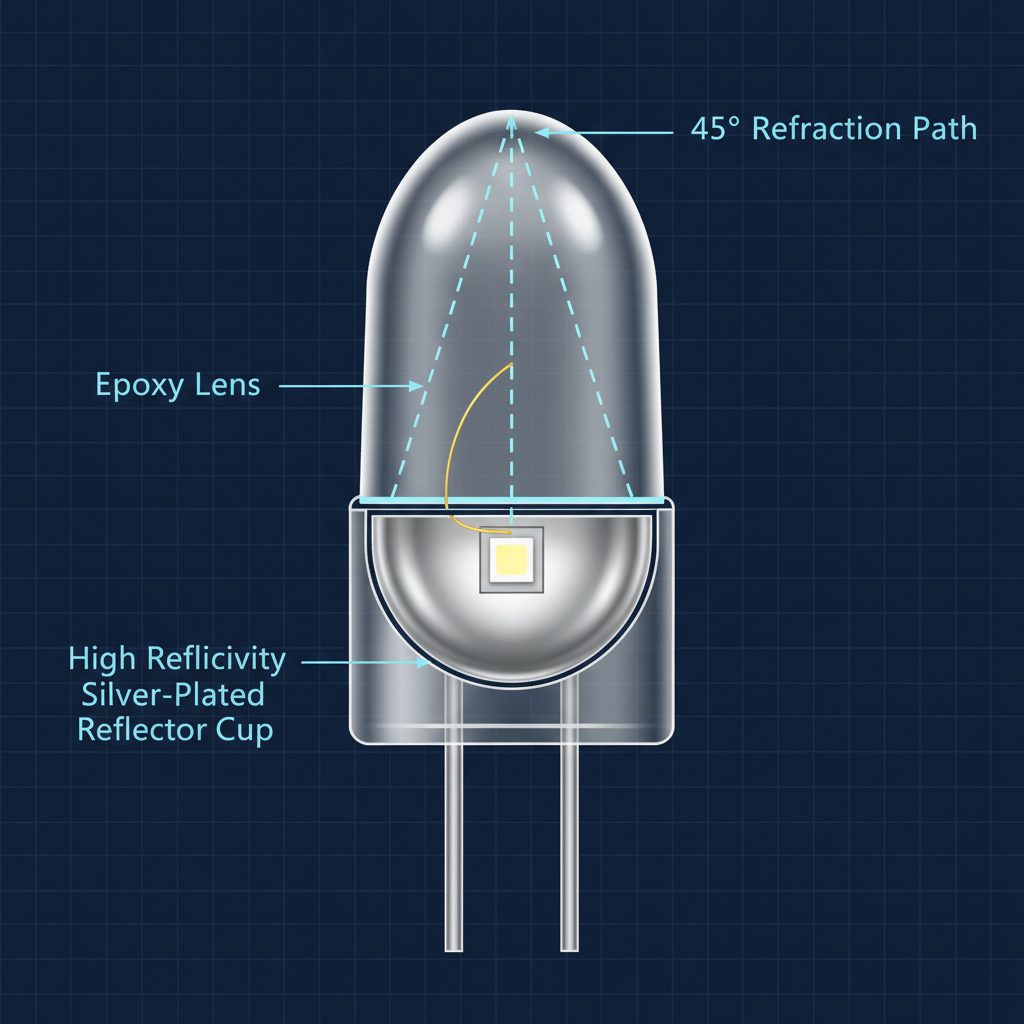

透镜几何形状：环氧树脂胶体形状如何决定光路
要实现精准的45°，模具是关键。直插LED的胶体形状通常是“子弹头”型。
如果是做15°窄角，子弹头会很尖，像个凸透镜一样把光强行聚拢。而要做45°，这个“子弹头”的顶部会稍微圆润平缓一些。恒彩电子的技术团队在研发时，会利用光学模拟软件反复调整这个曲率半径。如果模具表面光洁度不够，或者脱模时拉伤了胶体表面，出来的光斑就会有光晕或者形状不规则，这在高端应用中是绝对不被允许的。
支架碗杯深度与芯片位置对出光角度的物理影响
除了头部的透镜，LED里面的那个“碗”也很重要。大家如果拿放大镜看直插LED内部，会发现芯片是贴在一个像碗一样的金属凹坑里的，这就是“反射杯”。
- 深碗：侧面光线被碗壁挡住反射出去，聚光性好，容易做窄角度。
- 浅碗：光线容易散开，适合做广角。
- 对于45°角，我们需要一个中等深度的反射杯，配合特定高度的芯片安装位置。芯片如果装歪了，光斑就会偏心，导致一边亮一边暗。
光强分布曲线（Candela Distribution）解析
专业的工程师选型时，不会只听销售说“这是45度的”，而是会看“配光曲线图”。
这张图通常像一个花瓣或者馒头。对于45°灯珠，这个“馒头”应该比较瘦高，但没有针尖那么细。如果你看到的曲线图非常宽胖，那是60°甚至90°的产品；如果像一根针，那是15°的产品。只有读懂这张图，才能确信这款灯珠装在你的设备上，能达到预期的照射效果。
直插LED灯珠关键材料对45°光效的影响
封装胶水透光率：高折射率环氧树脂在角度控制中的作用
很多便宜的LED灯珠，刚开始角度是好的，用着用着角度就“散”了，或者光发黄了。这往往是胶水的问题。
光线从芯片（折射率高）进入胶水（折射率低），再进入空气（折射率1），每一层都会发生折射和全反射。为了保证45°角的精准输出，必须使用高折射率、高透光率的环氧树脂。如果胶水浑浊或者耐热性差变黄，光线在内部就会乱折射，原本设计的45°可能就变成了不可控的漫反射。
专家观点： “在直插LED的制造中，胶水的配比直接决定了透镜的光学性能。低端胶水在高温老化后，折射率会发生漂移，导致产品的发光视角发生不可逆的改变。”
支架镀层工艺：如何提升反射效率与抗氧化性
支架上的那个“碗杯”，必须像镜子一样亮。
我们在生产中通常会使用镀银层。银的反射率极高，能把芯片侧面发出的光有效地反射到正前方，叠加到中心光强上。如果镀银层太薄，或者氧化发黑（硫化），反射效率下降，你会发现灯珠整体变暗，而且原本清晰的45°光斑边缘会变得模糊不清。
金线与芯片尺寸：高电流下的光通量稳定性
虽然金线和芯片主要决定电性能，但它们也会影响光学。
如果为了省成本用了小芯片，为了达到亮度就拼命加大电流，芯片发热剧烈。热量会让封装胶体膨胀微变，甚至让荧光粉（白光LED）性能衰减。这种热效应会导致光斑中心出现暗区，破坏完美的45°光形。恒彩电子坚持使用大尺寸正规芯片，确保在额定角度下，光色均匀且稳定。
了解更多关于高性能材料如何影响LED寿命和光效，请阅读我们的深度解析：45°LED发光陶瓷灯珠深度解析：工作原理、材料细节与应用领域

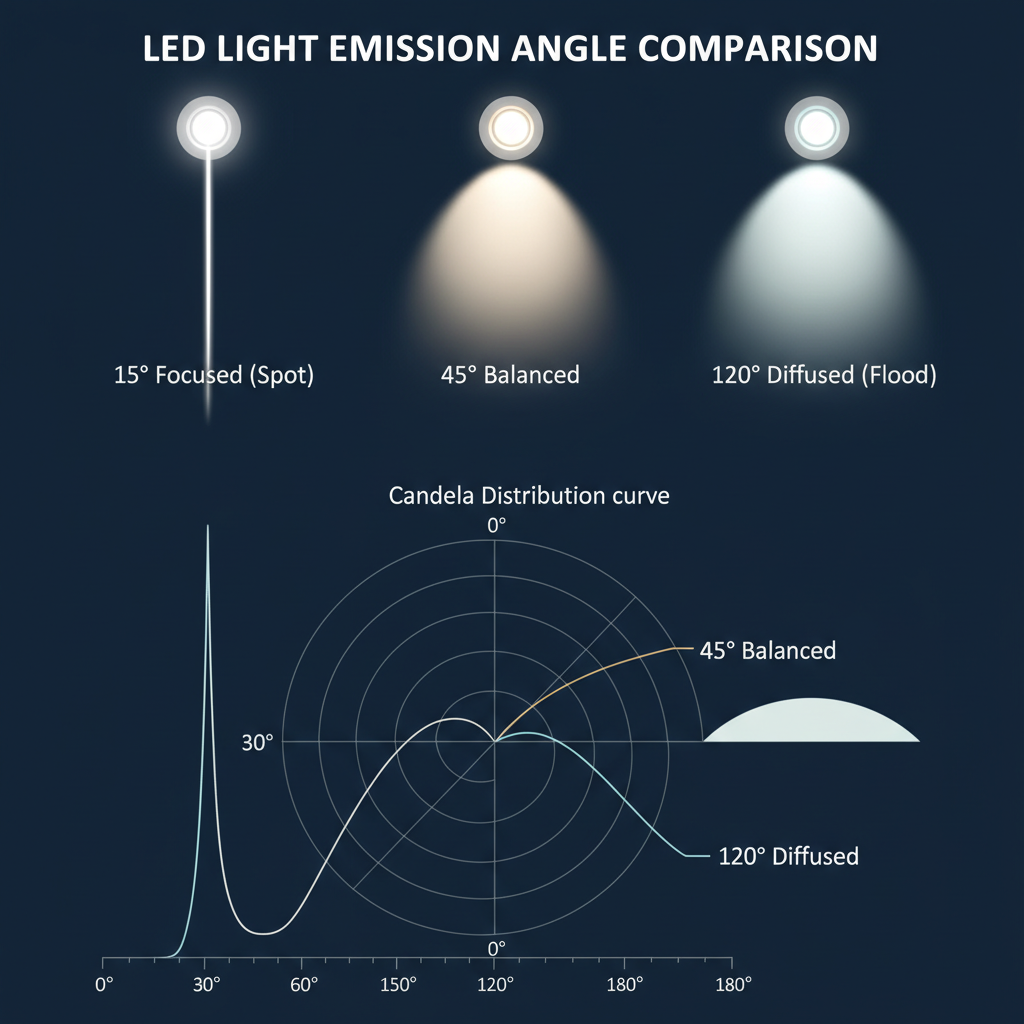

45°与其它发光角度（15°/30°/60°）的深度对比
光强（IV）与可视角度的反比关系数据分析
这是一个物理铁律：在芯片一样的情况下，角度越小，亮度（光强IV值）越高；角度越大，亮度越低。
这就好比你调节浇花的水管喷头。拧紧了（小角度），水柱冲得远但只湿一点地；拧松了（大角度），水雾覆盖一大片但没力气。45°就是那个既能冲洗掉泥巴，又能覆盖一定面积的档位。
窄角度（15°-30°）vs 中角度（45°）：穿透力与覆盖面的权衡
- 15°-30°：穿透力极强，像手电筒。适合远距离指示，或者需要高亮聚焦的地方。缺点是稍微偏一点就看不到了，对安装精度要求极高。
- 45°：容错率高。安装时稍微歪一点点，或者观察者站得稍微偏一点，依然能看到清晰的亮光。这对于人机交互界面非常重要。
45°直插LED与广角SMD贴片LED的应用差异
SMD贴片通常是120°发光。如果你需要45°的效果，用SMD就必须再加一个外置透镜，这增加了成本和组装难度。
| 特性 | 45° 直插 LED (DIP) | 120° 贴片 LED (SMD) | 15° 直插 LED (DIP) |
|---|---|---|---|
| 光强 (mcd) | 中高 | 低 (分散了) | 极高 |
| 可视范围 | 中等 | 广阔 | 狭窄 |
| 无需外加透镜 | 是 | 否 (如需聚光) | 是 |
| 典型应用 | 交通灯、户外屏、指示灯 | 室内照明、背光、灯带 | 激光笔模拟、远距离投射 |
| 安装方式 | 穿孔焊接 (波峰焊) | 表面贴装 (回流焊) | 穿孔焊接 |
45°直插LED灯的核心应用场景分析
交通信号与户外指示牌：为何45°是理想选择
你在开车看红绿灯时，不需要正对红绿灯中心，哪怕在侧车道也能看清，但如果它是360度发光，那光就浪费到天上去了。
45°角正好覆盖了道路上的主要视角范围，同时把能量集中投射给司机，保证了白天阳光下也能看清信号。这就是为什么高品质的户外LED模组和交通指示类产品，大量采用45°直插灯珠的原因。
工业仪表盘与电子显示屏的定向照明需求
在复杂的工业控制室，仪表盘上的指示灯如果角度太大（120°），光线会相互串扰，导致操作员分不清到底是哪个灯亮了。如果角度太小，操作员坐得歪一点又看不见。
45°直插LED完美解决了这个问题：它光线独立性好，互不干扰，可视角度又涵盖了操作员的正常活动范围。
特定波长（如红外/紫外）直插LED在安防与检测中的应用
在安防摄像头的红外补光灯板上，你经常能看到密密麻麻的直插LED。
如果摄像头镜头的视角是60度，而你用的补光灯是15度，那画面中间会亮得发白（手电筒效应），四周漆黑；如果补光灯是120度，那光都散了，照不远。选用45°-60°的红外直插LED，能最好地匹配摄像头的视场角，实现均匀补光。
评估45°直插LED灯珠质量的技术参数指标
一致性测试：如何确保批量生产中发光角度不偏移
对于B端采购来说，最怕的不是亮度不够，而是“不一样”。
一包灯珠里，有的偏30度，有的偏50度，做成显示屏就是花屏。恒彩电子在生产线上引入了全自动的分光分色设备，不仅分颜色，还严格筛选发光角度。我们会进行“光斑圆度”测试，确保每一个45°灯珠打在墙上的光斑都是规则的圆形，没有缺角。
光衰与寿命：不同电流驱动下的热学表现
小贴士： 很多直插LED失效不是因为不亮了，而是因为支架锈蚀断路了。户外使用45°直插LED，一定要关注支架的材质是铁镀银还是铜镀银。
铜支架导热快，能把芯片的热量迅速导出去，保证胶体不老化，角度不漂移。铁支架便宜，但导热差，容易生锈。对于要求高的工业级应用，必须选用铜支架。
定制化需求：特殊波长与高显指（CRI）的参数匹配
虽然45°是物理形状，但里面的芯片可以是各种各样的。
无论是植物照明需要的全光谱，还是医疗检测需要的特定波段紫光，我们都可以在保持45°光学特性的前提下，封装不同的芯片。这就是源头封装厂的优势，我们可以根据客户的实际应用环境，调整“配方”。
深度问答：直插LED灯使用中的疑难杂症
Q1：直插LED灯的45°视角会有光斑不均匀的问题吗？如果封装工艺不达标，比如胶体内有气泡，或者荧光粉沉淀不均匀，确实会出现“黄圈”或者“中心暗点”。优质的45°灯珠，光斑应该是由中心向边缘平滑过渡的。
Q2：如何区分直插LED灯的正负极与引脚定义？最简单的方法看引脚长短：长脚是正极（阳极），短脚是负极（阴极）。或者看胶体底部的缺口，有缺口（切边）的一侧通常是负极。如果是看内部，支架上“大碗”托着芯片的一般是负极（注：部分特殊极性芯片除外）。
Q3：45°直插LED灯珠适合用于普通室内照明吗？不太适合做主照明（如吸顶灯）。室内主照明需要光线均匀铺满房间，通常需要120°以上的广角。45°更适合做射灯、台灯或者装饰性的点光源。
Q4：户外使用直插LED灯珠需要注意哪些防护等级？直插LED虽然有胶体保护，但引脚是裸露金属。户外使用必须进行灌胶防水处理（Conformal Coating），防止湿气从引脚根部入侵导致支架生锈。
选型建议
选择45°直插LED，不仅仅是选一个参数，更是在选一种光线控制的理念。它代表了精准、高效和实用。
如果你正在开发一款需要远距离可视、又不需要照亮整个空间的产品，45°直插LED无疑是性价比最高的选择。但在采购时，请务必关注光斑的一致性和支架的材质，这才是决定产品能否在市场上经久耐用的关键。对于有特殊光谱或严苛环境需求的项目，寻找像我们这样有独立实验室和研发能力的封装厂进行定制，往往能事半功倍。
