在LED显示屏行业摸爬滚打了这么多年，我见过太多因为选错灯珠架构而导致的“翻车”现场。作为一名在光电行业深耕多年的内容策划，我深知对于工程商和集成商来说，不管是你是做高端会议室的大屏，还是商场里的广告屏，核心痛点永远是：画质稳不稳定？以后会不会经常坏？
如果你正在寻找关于“室内显示屏PN串联灯珠性能”的硬核答案，这里是核心
室内显示屏采用PN串联灯珠架构，主要是为了通过“电流一致性”来保证极致的色彩均匀度。相比并联，串联方式让同一路上的所有灯珠流过完全相同的电流，从物理层面解决了亮度不均的问题。这种架构配合恒流驱动芯片，能有效提升刷新率，降低线路损耗，是目前高清小间距（Fine Pitch）室内显示屏的主流选择。
在深入技术细节之前，我们先快速浏览一下PN串联灯珠的核心要点：
- 电流锁定：串联电路强制电流一致，这是色彩还原准确的基础。
- 电压驱动：需要较高的驱动电压，但降低了对大电流布线的依赖。
- 故障隔离：现代封装通常内置齐纳二极管，防止单点死灯导致整串熄灭。
- 热管理：热量分布更均匀，避免了并联电路中“热失控”的风险。
- 灰度表现：配合PWM调光，串联结构在低灰度下表现更细腻。
- 抗静电：通常需要更高的ESD防护等级。
什么是室内显示屏PN串联灯珠技术？

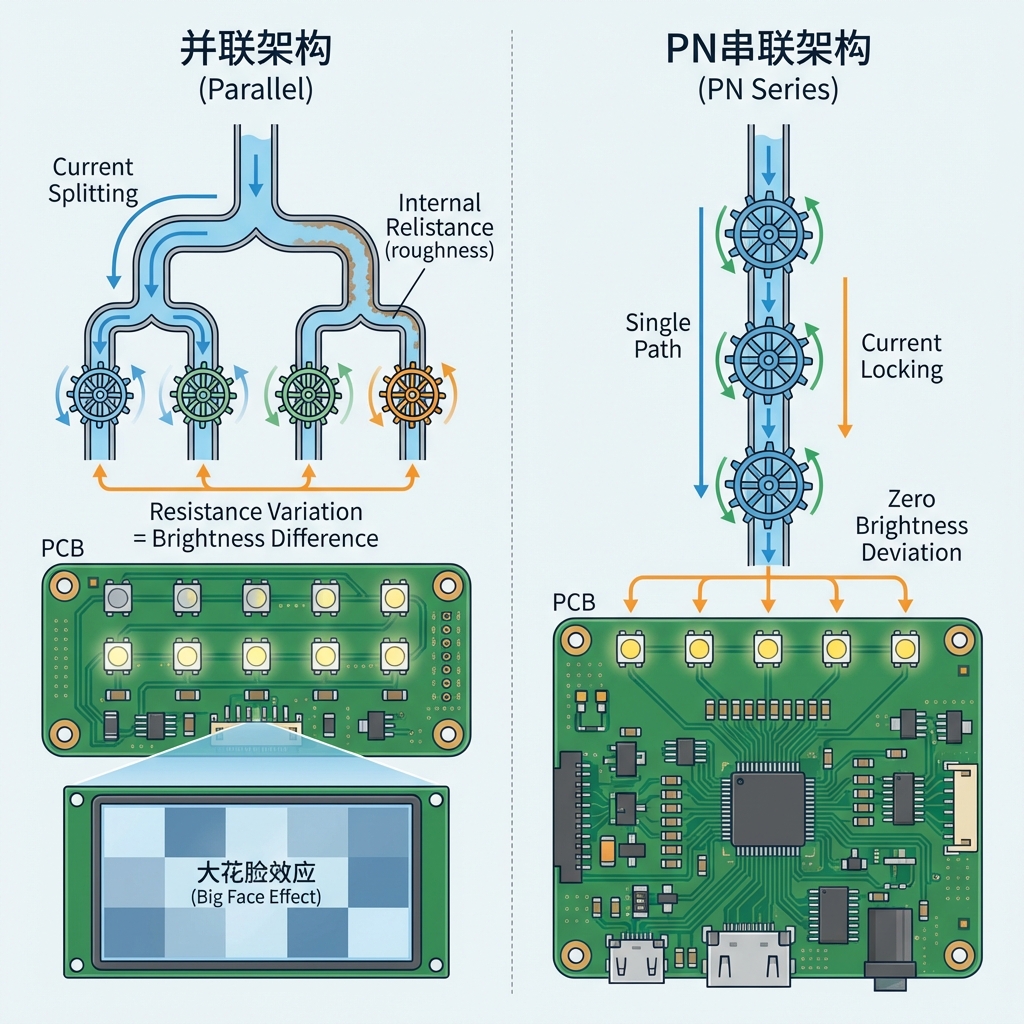

要理解PN串联，其实不需要复杂的物理知识。想象一下水管，串联就是把所有水车（灯珠）装在一根水管上，流过第一个水车的水量，一定等于流过最后一个水车的水量。
在LED显示屏的微观世界里，PN结（P-N Junction）是发光的核心。所谓的“PN串联灯珠”，就是指在封装内部或者PCB电路设计上，将多个LED芯片的正极接负极，首尾相连。
为什么室内高密度屏偏爱串联？
室内屏现在的趋势是间距越来越小（P1.25, P0.9甚至更小）。在这种高密度下，如果采用并联，电流分配会成为噩梦。任何微小的电阻差异都会导致电流“走捷径”，结果就是有的灯亮，有的灯暗，屏幕看起来像个大花脸。
行业专家观点 “在微间距显示时代，控制电流精度比控制电压更重要。串联架构是实现微安级电流精确控制的最优解。”
此外，串联架构在电气特性上也有明显优势：
- 信号响应快：因为寄生电容较小，利于提高刷新率。
- EMC性能好：电流回路相对简单，电磁辐射更容易控制。
LED显示屏PN串联与并联架构的深度技术对比
很多B2B采购方在看规格书时，容易忽略串并联的区别。但这恰恰决定了这块屏两年后的样子。
电流稳定性差异：色彩一致性的秘密
在并联电路中，电压是固定的。但是，LED灯珠是一个非线性元件，温度稍微升高一点，它的内阻就会下降，电流就会猛增。这就像一个恶性循环，越热电流越大，越亮越热。
而PN串联灯珠完全规避了这个问题。无论灯珠温度怎么变，驱动IC输出多少电流，它就得吃多少电流。
| 特性 | PN串联架构 | 并联架构 | 优势方 |
|---|---|---|---|
| 电流一致性 | 极高（物理强制一致） | 较差（受内阻影响大） | 串联 |
| 驱动电压 | 较高（需升压或高压源） | 低（通常5V或3.8V） | 并联 |
| 单点故障影响 | 可能导致整串熄灭（需保护） | 仅单点熄灭 | 并联 |
| 色彩均匀度 | 优秀 | 一般 | 串联 |
| 线路损耗 | 低（高压低流） | 高（低压大流） | 串联 |
故障模式：为了防止“一死死一串”
你可能会问，串联不是有一个坏了全都不亮了吗？这是老皇历了。现在的技术方案早已解决。

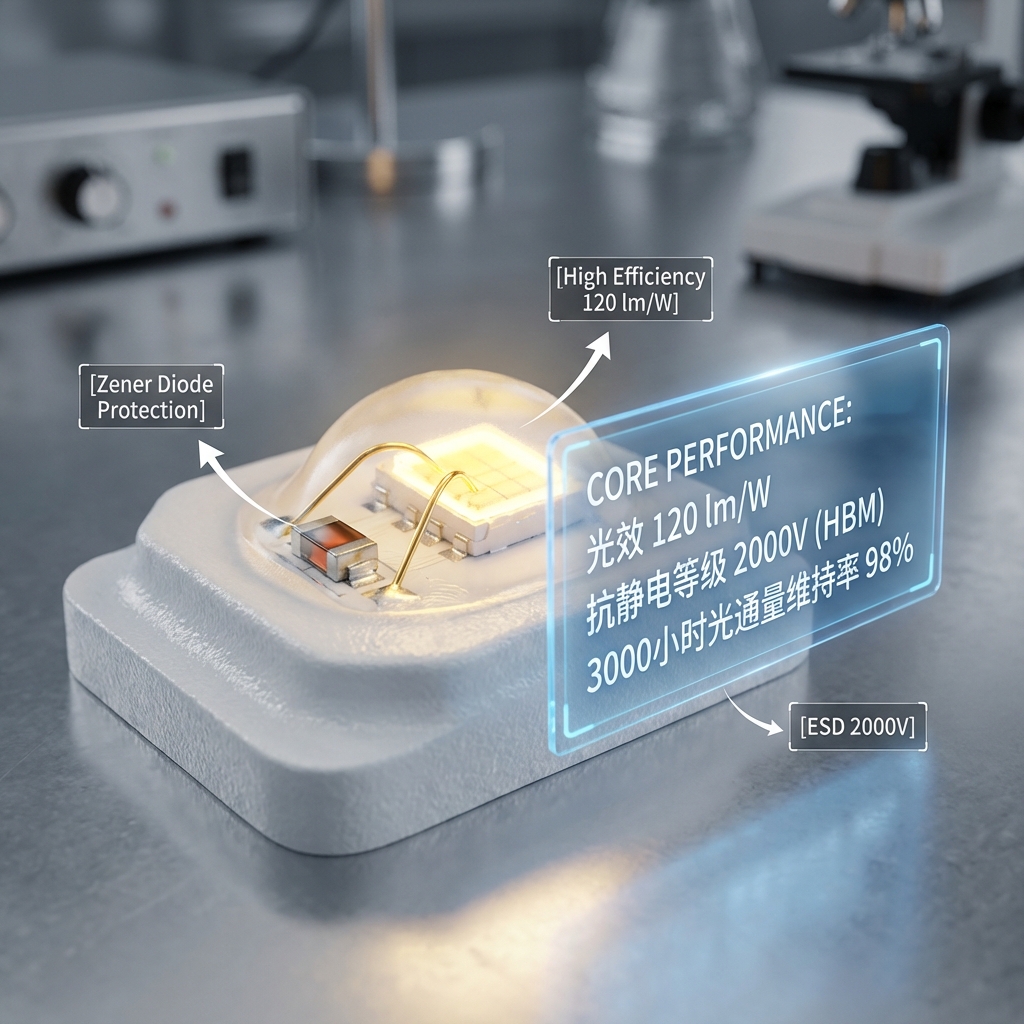

技术提示 在高端PN串联方案中，工程师通常会并联一个齐纳二极管（Zener Diode）或者采用“开路保护”机制。一旦某个灯珠开路，电流会自动绕过它，继续点亮后面的灯珠，确保屏幕不会出现大面积黑块。
决定显示效果的关键性能指标分析
作为恒彩电子这样拥有近二十年封装背景的厂商，我们在实验室里测试过无数批次的灯珠。对于室内显示屏来说，不仅要看能不能亮，还要看亮得“对不对”。
亮度与发光效率
室内屏不需要像户外屏那样刺眼，但要求“低亮高灰”。也就是说，在亮度降低到2000 cd/m²甚至更低时，依然要能保持画面的层次感。
PN串联灯珠由于电流控制精准，非常适合这种精细操作。目前主流的高性能灯珠，光效已经可以达到很高的水平。
2024行业数据 最新的技术评估显示，高性能LED灯珠的光效已普遍达到 120 lm/W，这意味在同等亮度下，发热量更低，这对密闭的室内屏至关重要。
色温与显色性
室内显示屏通常设定在6500K色温，这是最接近正午阳光的白色。PN串联灯珠的一致性，保证了在R、G、B三色混合白平衡时，不会出现偏红或偏青的色块。
此外，对于大功率应用的特殊需求，比如舞台灯光或者特殊展示，功率和散热的平衡是另一门学问。如果您对这方面感兴趣，可以参考我们之前的深度文章：大功率LED灯珠:核心参数、卓越特点与应用指南，里面有详细的参数解读。
PN串联灯珠的热学性能与功耗管理
发热是电子产品的头号杀手。在室内，空调环境虽然好，但高密度屏的热积累依然可怕。
串联电路中的热量分布
在串联电路中，因为电流处处相等，所以每个灯珠的发热功率（P=I²R）主要取决于其内阻。这意味着热量分布相对均匀，不会出现某个区域特别烫手的情况。
材料科学：看不见的竞争力
不管是1W还是5W的产品，散热不仅靠风扇，更靠灯珠本身的材料。
- 金线焊接：我们恒彩电子一直坚持使用高纯度金线进行键合。金的导电性和导热性远好于合金线，能有效将芯片内部的热量导出。
- 支架材料：EMC（环氧塑封料）或陶瓷支架的使用，让PN结产生的热量能迅速传递到PCB板上。
可靠性工程：影响PN串联灯珠寿命的核心因素
对于B2B客户，一块屏装上去，至少要稳定运行3-5年。
抗静电能力（ESD）
串联结构对静电比较敏感。如果人体静电击穿了其中一个PN结，可能会导致整串电路工作异常。因此，我们在生产过程中，对ESD的防护等级要求极高，通常要求达到2000V以上的人体模式（HBM）测试标准。
光衰曲线分析
所谓的“50,000小时寿命”，不是说5万小时后灯才坏，而是亮度衰减到初始值的70%。
PN串联灯珠由于工作电流稳定，很少出现“过流”烧毁的情况，其光衰曲线通常非常平滑。
实验室数据 根据恒彩电子独立实验室的长期老化测试，采用高品质封装材料的PN串联灯珠，在3000小时连续点亮后，光通量维持率可保持在 98% 以上。
工程视角：如何评估PN串联灯珠的技术规格
如果你是采购经理或者工程师，在面对一堆供应商时，该怎么挑？
1. 看波长分选标准（Binning）
好的供应商（比如我们），会将灯珠按波长进行极细致的分选（Bin）。通常波长范围控制在2.5nm以内。如果不分Bin或者分Bin太宽，串联起来的屏幕就会有“马赛克”现象。
2. 检查死灯率控制
询问供应商是否有“防死灯”设计。尤其是在串联电路中，这一点至关重要。
3. 封装工艺
目前SMD（表贴）依然是主流，但COB（板上芯片封装）正在崛起。COB本质上也是一种大规模的串并联混联技术，它拥有更好的防护性能。
关于PN串联灯珠技术的常见问题
Q: PN串联灯珠是否比并联灯珠更省电？A: 理论上是的。串联电路电压高、电流低。在传输过程中，线路上的发热损耗（I²R）会大幅减小，电源的转换效率通常在输出电压较高时也更好。
Q: 室内显示屏出现“毛毛虫”现象是否与串联电路有关？A: “毛毛虫”现象（一列灯常亮或乱闪）通常是因为某颗灯珠内部短路或行管扫描电路漏电造成的。在串联及扫描电路中，这种漏电会被“传递”，导致一串都异常。但这通过选用高品质的灯珠和驱动IC是可以完全避免的。
Q: 如何通过测试数据判断PN串联灯珠的封装质量？A: 看冷热冲击试验数据。优良的封装在经历-40℃到100℃的数百次循环后，内部金线依然连接可靠，不会出现开路。
选择PN串联灯珠，实际上是选择了“画质优先”和“系统稳定优先”的技术路线。
对于室内显示屏这种不仅要“看”，还要“细看”的产品，串联技术提供的电流一致性是其他方案无法比拟的。作为来自光电行业的从业者，我建议大家在选型时，不要只盯着价格，多问问波长分选范围、抗静电能力以及封装材料。毕竟，一颗好灯珠，才是一块好屏的灵魂。
