作为在LED封装行业摸爬滚打多年的从业者，我记得第一次面对一整盘闪烁的灯条时的那种无力感。你不知道是电源坏了，还是那一颗小小的7030灯珠“罢工”了。
要准确判断7030灯珠的好坏，并不是单纯看它“亮不亮”那么简单。很多时候，一颗灯珠虽然能点亮，但光衰严重或者电压异常，这在B端采购或产品组装中都是巨大的隐患。检测的核心在于三个维度：外观完整性、电气参数（电压电流）以及光学表现。 无论是你是为了维修家里的吸顶灯，还是作为采购经理在评估供应商，掌握这些测试技巧都能帮你避开劣质产品的深坑。
以下内容将带你深入了解从基础万用表测试到工厂级实验室验证的全套流程。
核心快答：判断7030 LED灯珠好坏的三个关键维度
在深入技术细节之前，我们可以通过以下三个快速步骤来筛选掉90%的问题灯珠：
外观检查：是否有明显的黑点、气泡或胶体裂纹？支架是否有氧化生锈的痕迹？
电压验证（VF值）：使用万用表的二极管档位，正向电压是否在标准范围内（通常单颗芯片为2.8V-3.4V，如果是多芯串联可能是6V或9V）？
点亮测试：微亮状态下，光色是否均匀？有没有出现死灯或忽亮忽暗的现象？

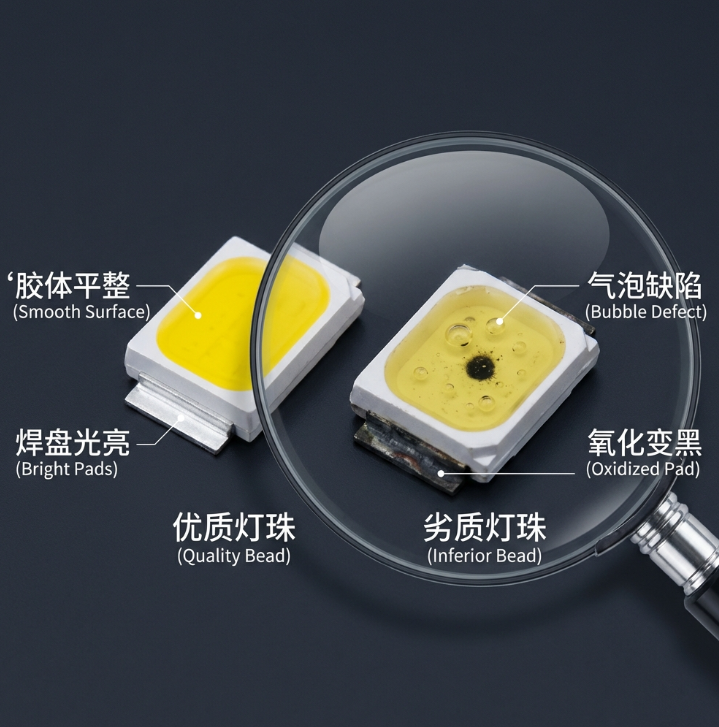

外观检测标准：如何通过物理特征识别劣质7030灯珠
哪怕没有专业的仪器，一双训练有素的眼睛也能发现很多问题。优质的7030灯珠，其封装工艺本身就是一种质量的体现。
支架与焊盘检查：识别氧化与镀层质量
拿起一颗7030灯珠，首先看背面的焊盘。优质的灯珠焊盘镀层均匀，呈现出明亮的金属光泽。如果你发现焊盘发黑、发暗，或者有明显的氧化斑点，这通常意味着库存时间过长，或者是镀银层太薄导致抗氧化能力差。
在SMT贴片过程中，氧化严重的焊盘会导致虚焊，这是后期灯具闪烁的头号杀手。
封装胶体观察：气泡与裂纹的影响
仔细观察正面的黄色荧光粉胶体。表面必须是平整光滑的。 如果你用放大镜看到胶体内部有微小的气泡，这是一个危险信号。气泡会在灯珠工作发热时膨胀，最终导致金线断裂（死灯）或者胶体爆裂。
荧光粉涂覆工艺：判断落粉技术
观察荧光粉的颜色分布是否均匀。如果看到明显的色块不均（一边深黄一边浅黄），那么点亮后的光斑肯定很难看，也就是我们要极力避免的“黄圈”或“蓝芯”现象。
电气性能测试：使用万用表检测7030灯珠的详细步骤
这是最实用的动手环节。只要有一个几十块钱的数字万用表，你就能完成大部分的良品筛选工作。
正负极辨别技巧
7030灯珠的尺寸是7.0mm x 3.0mm，属于中功率贴片LED。测试前必须分清正负极：
看标识：通常灯珠正面的一角有缺口，或者背面焊盘有一个“T”型或倒三角形标记，指向的一端通常是负极。
看引脚：背面焊盘面积较大的一侧通常是散热盘（有时兼作负极），具体需参考规格书。

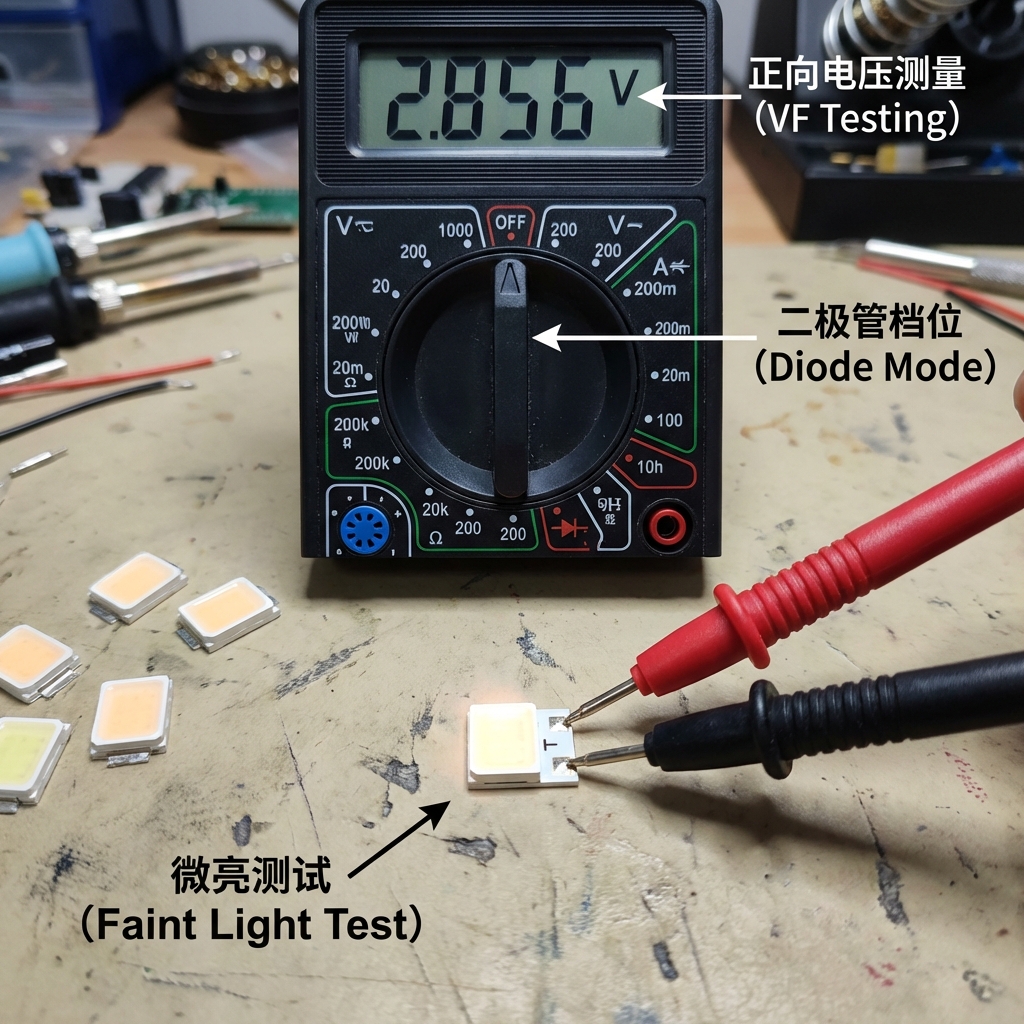

正向电压（VF）测量与解读
将万用表拨到“二极管”档位（通常有一个二极管符号）：
红表笔接触灯珠正极，黑表笔接触负极。
正常情况：你会看到万用表显示一组数值，同时灯珠会发出微弱的光。
数值解读：对于常见的3V规格7030灯珠，显示数值应在 2.600 - 3.000 之间（单位通常是V）。
异常情况：
显示“1”或“OL”：表示开路，灯珠内部金线断了。
显示“0”或接近0：表示短路，芯片被击穿。
数值偏高（如3.5V以上）：表示内部阻抗过大，这种灯珠发热会非常严重。
反向漏电流检测
交换表笔（红接负，黑接正）。正常情况下，灯珠应该不亮，且万用表显示“1”或“OL”（无穷大）。如果你测出了数值，说明这颗灯珠漏电了。漏电的灯珠不仅效率低，还会影响整条灯带的寿命。
进阶质量验证：B端采购必须关注的光学与热学参数
如果你是B端买家，光靠万用表是不够的。你需要向供应商索要更专业的数据，或者委托第三方进行测试。专业的 led灯珠封装厂家 如恒彩电子，其实验室通常会配备积分球和硫化测试仪。
光通量与光效测试
这是衡量“亮不亮”的硬指标。我们通过积分球测试，可以得到具体的光通量（Lumen）数值。
警惕虚标：有些厂商标称150流明，实测只有110流明。
光效（lm/W）：这是判断技术含量的关键。现在优质的7030灯珠光效能达到140-160lm/W甚至更高。
色容差（SDCM）控制
你是否遇到过买了两批灯珠，色温都是“暖白”，但放在一起一个偏红一个偏绿？这就是色容差没控制好。
行业数据指出： 高端商业照明要求色容差 SDCM < 3，而普通民用产品通常在 SDCM < 5。如果供应商无法提供色容差报告，说明其分光分色工艺可能存在短板。
热阻与散热性能
7030灯珠通常功率在0.5W到1W之间，散热至关重要。热阻（Rth）越低，芯片产生的热量就能越快传导出去。
测试方法：需要专业的热阻测试仪。
简易判断：点亮一段时间后，测量焊点温度与环境温度的差值。差值越小，热阻设计越优秀。
深层材料拆解：决定7030灯珠寿命的核心材质细节
为什么有的灯珠卖5分钱，有的卖1毛5？拆开看本质，材料决定了寿命。
金线 vs 合金线
这是成本差异最大的地方。
纯金线：延展性好，抗氧化，导电强。就算反复冷热冲击也不容易断。
合金线/铜线：便宜，但硬度大，容易断裂，且容易氧化发黑。
| 特性 | 纯金线 (99.99%) | 合金线 (Ag/Cu) |
|---|---|---|
| 抗氧化性 | 极强 | 较差，易发黑 |
| 延展性 | 优异，不易断 | 较脆，易断裂 |
| 导电性 | 极佳 | 一般 |
| 成本 | 高 | 低 |
| 推荐用途 | 商业照明、户外工程 | 低端光源、一次性产品 |
支架材质分析
7030灯珠的支架材质通常有PPA、PCT和EMC三种。
EMC支架：目前最好的选择，耐高温、抗UV，长时间使用不发黄。
PCT支架：性价比较高，耐温性尚可。
PPA支架：老式材料，大功率下容易变黄导致光衰，现在正规大厂用得较少。
型号对比解析：7030灯珠与7530灯珠的技术规格差异
很多用户在搜索时会混淆7030和7530，虽然名字很像，但它们是完全不同的物种。
尺寸与封装结构对比
7030：尺寸为 7.0mm x 3.0mm。它的特点是细长，非常适合做侧发光的背光条或者超薄灯箱。
7530：尺寸为 7.5mm x 3.0mm（部分厂家规格略有差异）。通常用于更高功率的特殊应用。
功率承载能力
7030：主流功率在0.5W - 1W。它的散热盘面积相对适中。
7530：往往设计用于承载更大电流，部分可达2W甚至更高（视具体芯片方案而定）。
如果你的项目对亮度要求极高且散热空间足够，7530可能是个选择；但如果是追求光线均匀的侧入式背光，7030依然是市场主流。
故障排查指南：7030灯珠常见失效模式与根本原因
了解怎么测坏，还要知道为什么坏。
死灯（开路/短路）
最常见的情况是灯珠完全不亮。
静电击穿：操作人员没带静电环，瞬间高压把芯片打穿了（短路）。
回流焊温度过高：过炉时间太长或温度太高，导致内部金线崩断（开路）。
光衰过快
灯用了一个月就暗了一半？
散热不良：PCB板太薄，或者没有用导热胶。
胶体硫化：环境中有硫磺成分（如某些橡胶、纸箱），与支架镀银层反应生成黑色的硫化银，挡住了光线。
关于7030灯珠检测的常见疑问解答
Q：7030灯珠的标准测试电压到底是3V还是6V？A：这取决于内部芯片的串并联方式。单晶一般是3V，如果是双晶串联就是6V。大多数市面上的7030是6V的（用于高压灯条），但也有一部分是3V的。测试前一定要看规格书，或者用万用表试测（如果3V不亮，可能就是6V的）。
Q：没有万用表，能用电池测吗？A：可以，但风险很大。两节干电池串联是3V，可以直接点亮3V灯珠。但如果没有限流电阻，很容易瞬间烧坏灯珠。建议串联一个100欧姆左右的电阻进行测试。
Q：为什么万用表测试时灯珠微亮，但装上电路板不亮？A：万用表提供的电流很小（微安级），能微亮说明芯片导通。装上板子不亮可能是因为在大电流工作下，内部虚焊点断开，或者驱动电源电压不匹配。
如何筛选值得信赖的供应商
最后，判断7030灯珠好坏的终极方法，是看它的“出生地”。
如果一家公司（例如 恒彩电子）拥有近二十年的封装经验，并且团队核心成员来自光学研究院，那么他们的产品在出厂前就已经通过了比你手中万用表严格得多的测试。
在选择供应商时，不要只盯着价格看。要询问他们是否有独立实验室，是否能提供LM-80光衰测试报告，以及支架是否使用了抗硫化工艺。 高质量的7030灯珠，是经得起时间考验的，更是你产品口碑的基石。希望这篇文章能帮你练就一双“火眼金睛”，在众多灯珠中挑出真正的优品。
