我在LED封装行业摸爬滚打了好些年，见证了从早期的直插式草帽灯珠到如今高集成度贴片技术的飞跃。如果你像我一样整天泡在实验室或者生产线上，你就会发现，3535封装绝对是一个绕不开的经典话题。特别是在处理大电流和散热难题时，它几乎成了行业标杆。
很多刚入行的采购朋友或者工程师问我：“为什么大家都喜欢用3535做路灯或者车灯？”其实答案很简单：它是个“小钢炮”。在 恒彩电子 的实验室里，我们每天都在测试这种灯珠的极限，它在极小的体积下能爆发出惊人的亮度，而且还必须要“冷静”地处理热量。
今天，我们就撇开那些晦涩难懂的术语，用大白话来聊聊3535大功率LED到底强在哪，以及它的生产工艺背后有哪些不为人知的门道。
快速了解3535大功率LED的核心要点：

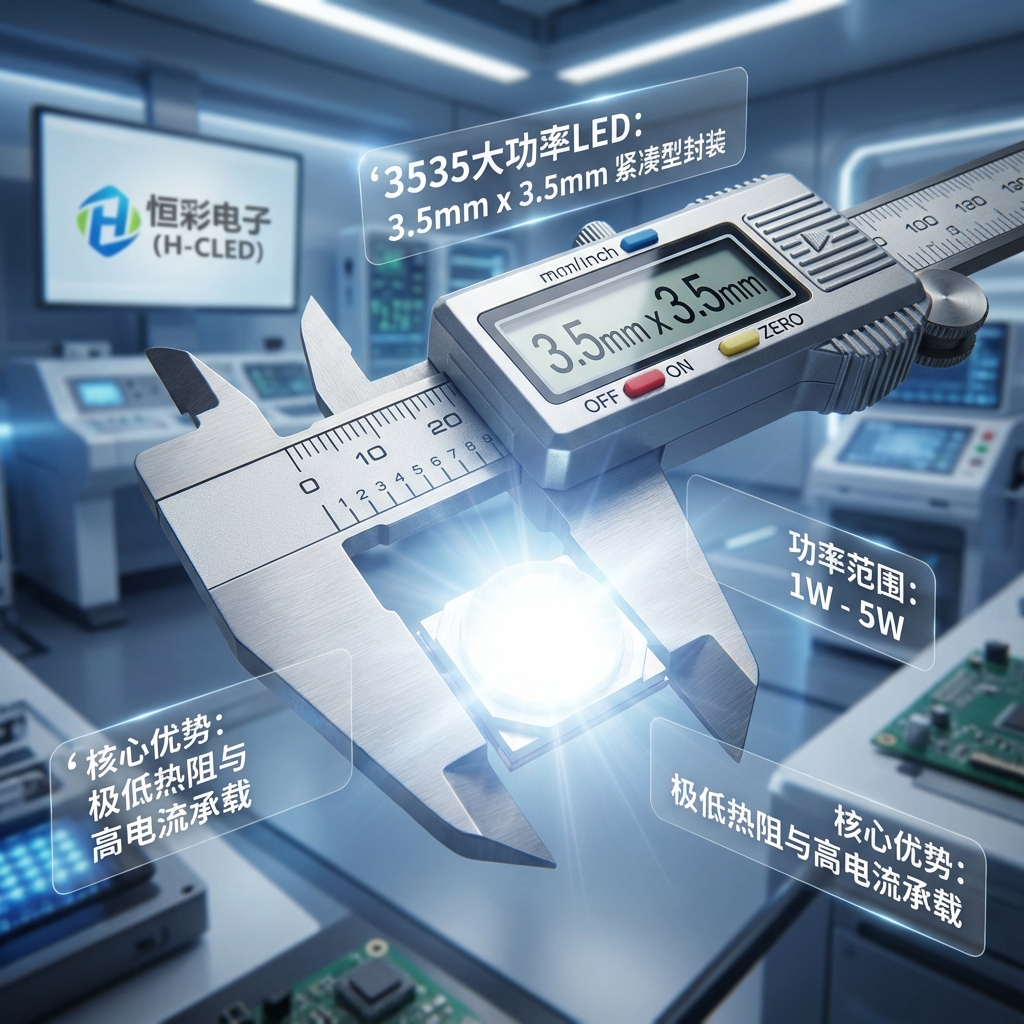

- 尺寸标准：3.5mm x 3.5mm 的物理尺寸，属于紧凑型封装。
- 功率范围：单颗通常在 1W 到 3W 之间，甚至可达 5W。
- 核心优势：极低的热阻，适合大电流驱动（350mA - 1000mA）。
- 基板材料：多采用陶瓷基板，导热性能远超普通PPA或PCT材料。
- 主要应用：路灯、工矿灯、手电筒、汽车大灯以及UV紫外固化领域。
- 生产难点：共晶焊接技术和荧光粉的均匀涂覆是决定品质的关键。
什么是3535大功率LED？核心参数与定义
简单来说，3535指的是LED灯珠的外形尺寸长和宽都是3.5毫米。虽然它看起来只有米粒大小，但它却是名副其实的“大功率”器件。
为什么被称为“大功率”？
在LED行业里，我们通常把额定功率在0.5W以上的灯珠称为大功率。普通的3528或者2835灯珠，大多只需要几十毫安的电流就能工作。
但3535不一样，它是个“吃电流”的怪兽。
据行业数据统计，大功率LED（1W以上）在全球户外照明市场的占有率已超过65%，其中3535封装形式占据了半壁江山。
它通常在350mA起步，甚至可以承受700mA到1000mA的电流冲击。这就好比同样是水管，普通的灯珠是细水长流，而3535则是高压水枪，需要在短时间内通过巨大的能量。
3535封装尺寸标准与功率密度
正因为电流大，发热量自然就大。如果你把这么多能量塞进一个塑料壳子里，它马上就会烧化。
所以，3535大功率LED通常不使用塑料支架，而是使用陶瓷基板。陶瓷不仅耐高温，而且绝缘性好，更重要的是它能像高速公路一样，把芯片产生的热量迅速导出去。
3535大功率LED的内部结构与关键材料解析
要看懂一颗灯珠的好坏，不能光看外表，得看“内脏”。对于B端采购来说，了解材料结构是防止被忽悠的第一步。
陶瓷基板 vs EMC支架
这是目前市场上两种主流的3535结构。
- 陶瓷基板：这是最正统的3535大功率LED方案。氧化铝或氮化铝陶瓷的热导率非常高。如果你的产品是用在户外路灯这种环境恶劣、需要常年点亮的地方，一定要选陶瓷基板。
- EMC支架：这是一种增强型的环氧树脂材料。它的成本比陶瓷低，耐热性比普通塑料好，但在极限功率下的表现不如陶瓷。
垂直结构与倒装芯片技术

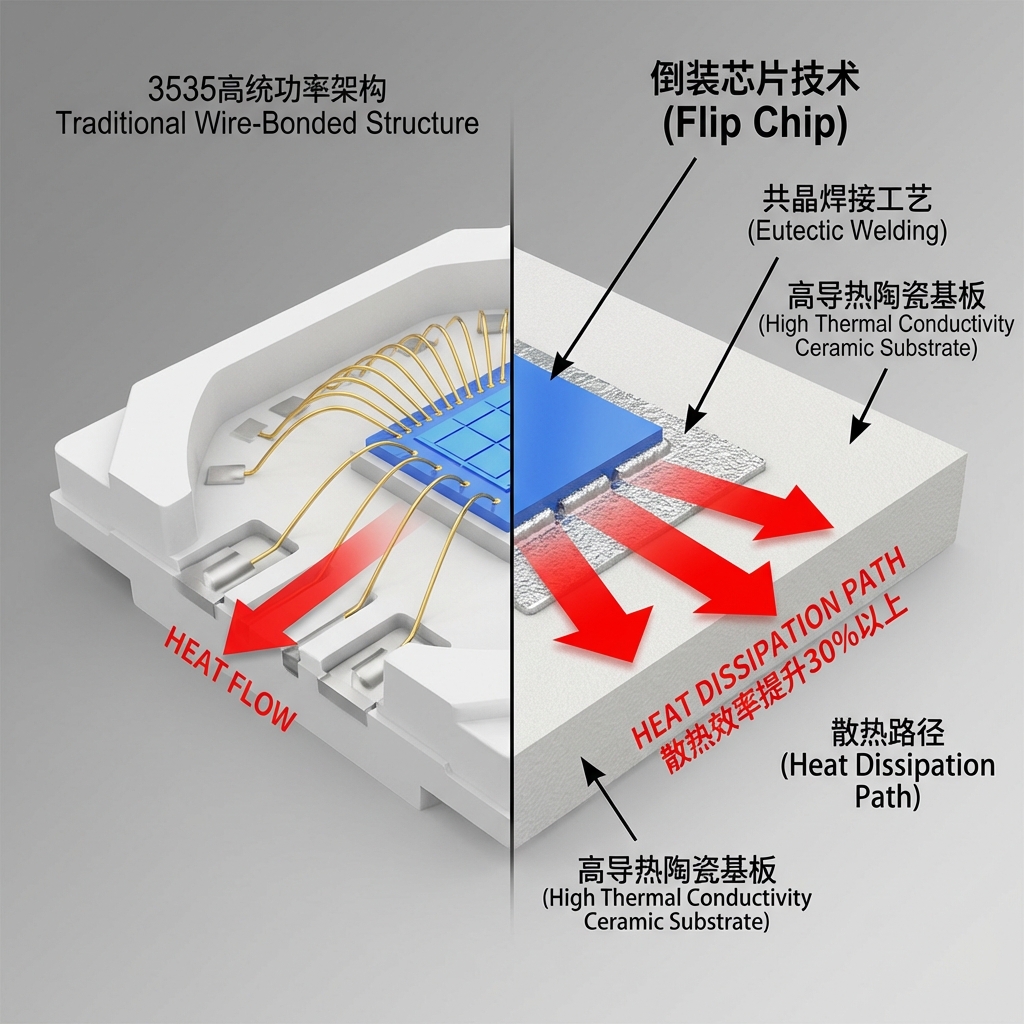

以前的老工艺需要用金线把芯片和支架连起来。但在3535的高端产品中，我们越来越多地采用倒装芯片（Flip Chip）技术。
想象一下，把芯片直接“翻过来”扣在基板上，不需要金线连接。这样做的好处有两个：第一，少了一根线，就少了一个断裂的风险；第二，热量不用穿过蓝宝石衬底，直接传导到底座，散热效率提升了30%以上。
深度揭秘3535大功率LED的生产与编带工艺
很多客户只关心成品，但其实生产工艺的细节才是决定良品率的关键。作为 恒彩电子 的小编，我经常在车间看到工程师们为了一个焊接参数争论半天。
关键工序：共晶焊接技术
普通的LED是用银胶粘上去的。但对于3535大功率LED，银胶那点导热能力根本不够看。
我们需要用到共晶焊接。简单说，就是利用金锡合金（AuSn），在高温下让芯片和基板在原子层面融合在一起。这种连接方式的热阻极低，而且结合力超强。
行业专家指出：“共晶焊接工艺的空洞率直接决定了灯珠的寿命。如果焊接层空洞率超过15%，在大电流冲击下，芯片极易发生局部过热烧毁。”
3535大功率LED编带工艺详解
这是一个容易被忽视但至关重要的环节。生产出来的灯珠不是散着卖的，必须进行编带（Tape and Reel），才能让客户的SMT贴片机自动吸取。
编带工艺的核心难点在于：
- 静电防护：载带材料必须具备抗静电功能，否则灯珠在摩擦中产生的静电可能击穿芯片。
- 口袋尺寸精度：载带上的“口袋”必须和3535灯珠严丝合缝。如果松了，灯珠会在里面翻滚，贴片机吸不到正反面；如果紧了，灯珠会被卡住。
- 盖带剥离力：盖在上面的那层膜，撕开的力度要刚刚好。太难撕会拉偏料带，太好撕则容易在这个运输途中散落。
技术对比：3535大功率LED vs 3528/5050 LED
为了让大家看得更清楚，我们做了一个简单的对比表格。
| 特性 | 3535大功率LED | 5050 LED | 3528 LED |
|---|---|---|---|
| 典型功率 | 1W - 3W | 0.2W - 0.5W | 0.06W |
| 封装材料 | 陶瓷 / EMC | PPA / PCT | PPA |
| 驱动电流 | 350mA - 700mA | 60mA | 20mA |
| 主要优势 | 极高亮度、耐高温、光控好 | 成本适中、RGB色彩丰富 | 成本极低、光柔和 |
| 典型应用 | 路灯、车灯、UV固化 | 灯带、装饰照明 | 指示灯、背光 |
从表里可以看出，3528和5050更像是一个“面光源”，适合做氛围和装饰。而3535是真正的“点光源”，适合需要把光打得很远、很亮的地方。
3535大功率LED在UV紫外与特种照明中的应用
除了普通的白光照明，3535封装在特种领域简直是王者一般的存在。

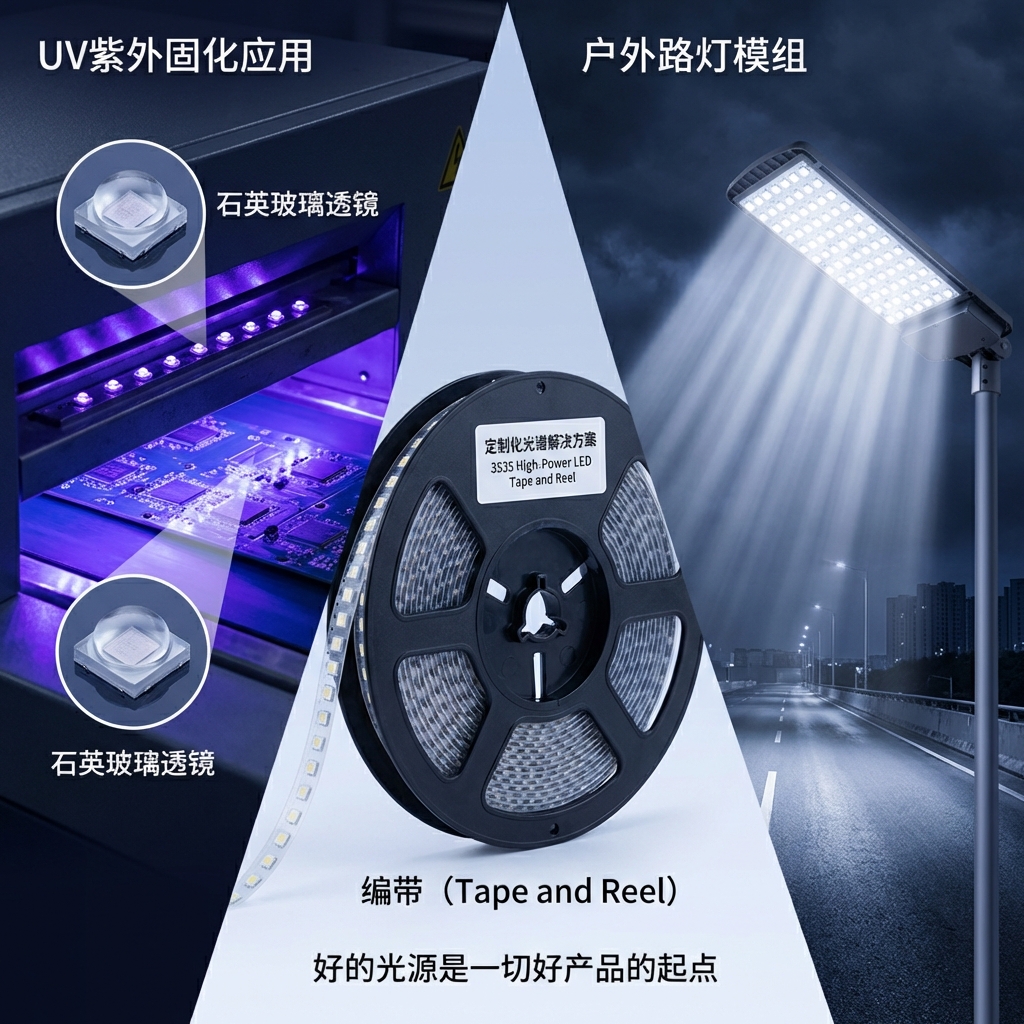

3535大功率UV LED（紫外灯珠）
你在美甲店看到的烤灯，或者工厂里用来固化胶水的机器，核心往往就是3535封装的UV LED。
3535大功率uvled紫外灯珠有两个特殊要求：
- 透镜材料：普通的硅胶透镜可能会被紫外线老化发黄。高端的UV LED通常采用石英玻璃透镜，能让紫外光无损穿透，且永不发黄。
- 气密性：为了防止湿气进入腐蚀芯片（UV芯片对湿气很敏感），封装的气密性要求达到了军工级别。
植物照明的光谱定制

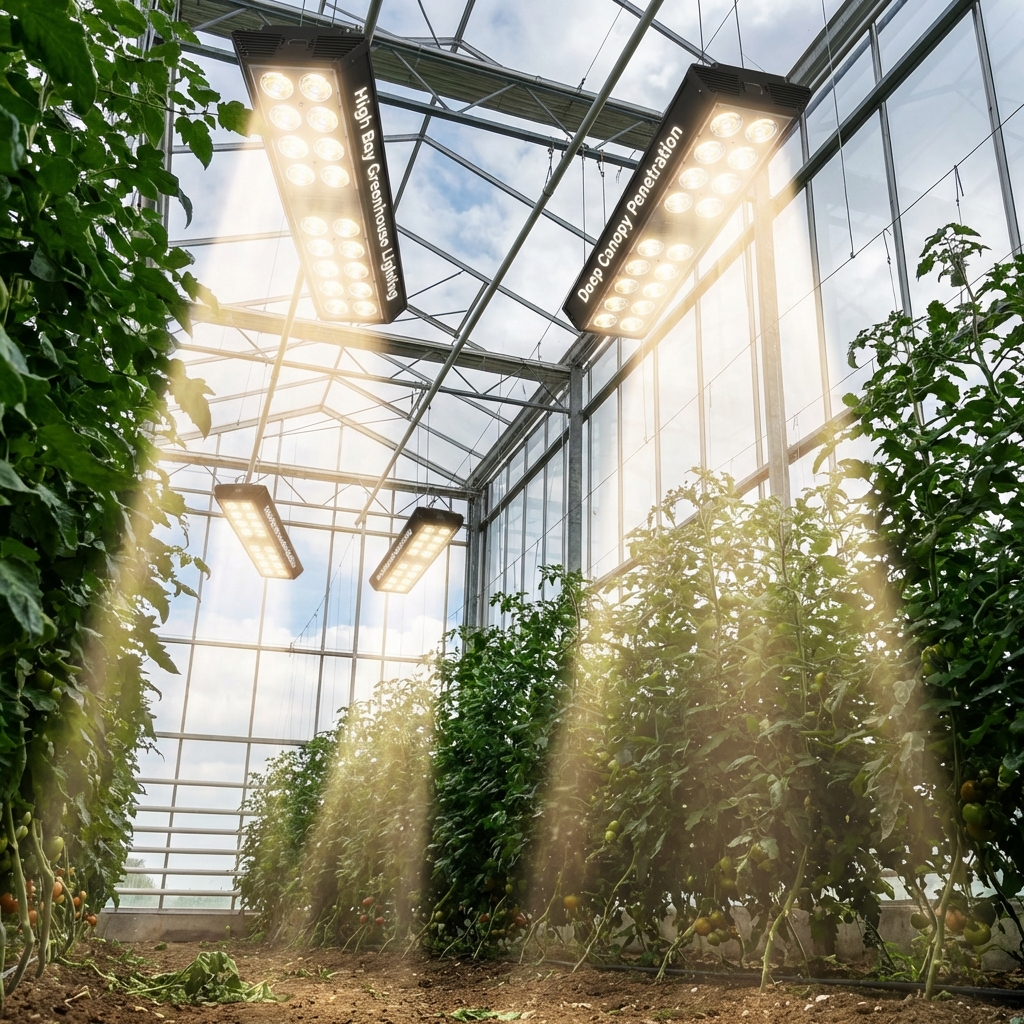

现在的植物工厂，需要特定的红光（660nm）和蓝光（450nm）。3535封装可以非常方便地定制单一波长的芯片，而且功率够大，能穿透植物繁茂的叶冠层，给底部的叶子也补到光。
高品质3535 LED灯珠的制造标准与测试流程
怎样才算是一颗好的3535灯珠？在 恒彩电子，我们有一套来自国内光学研究院背景团队制定的严苛标准。

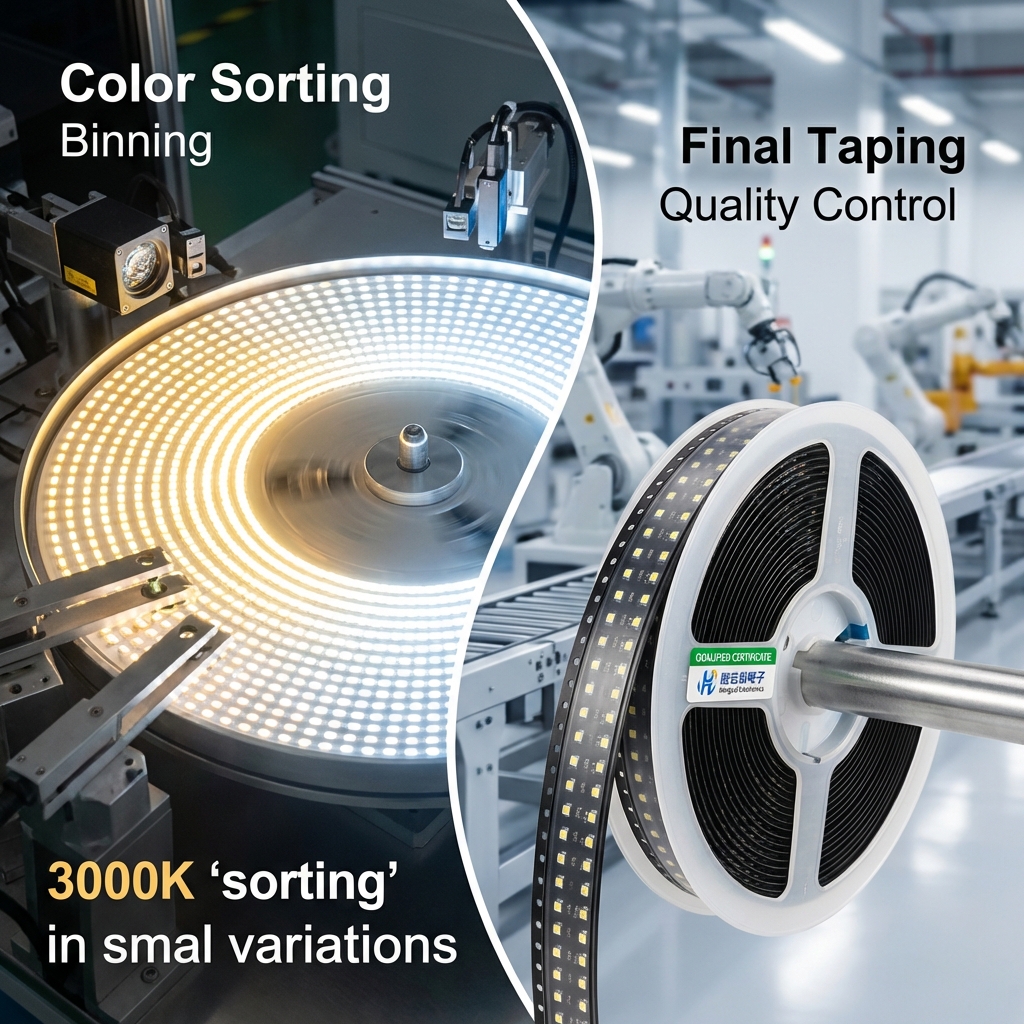

光电参数的一致性测试（Binning）
这是最让工程师头疼的地方。生产出来的一万颗灯珠，电压、亮度和颜色可能都不一样。
我们需要通过高速分光机，把它们按照极小的区间进行分类（分Bin）。对于B端客户来说，拿到的货如果Bin区太散，做出来的灯具就会出现有的亮有的暗，或者颜色不均匀的“花脸”现象。
Tip: 在采购3535灯珠时，务必询问供应商的“落Bin率”和色容差（SDCM）。通常高品质灯珠能控制在3阶麦克亚当椭圆以内，人眼几乎看不出得色差。
老化测试与抗硫化
如果你把灯珠放在有硫磺味（比如橡胶厂附近）的环境里，银层会变黑，灯珠就瞎了。高品质的3535灯珠会做特殊的抗硫化处理，这也是检验大厂工艺的一个硬指标。
常见问题解答
35瓦LED灯相当于普通多少瓦？
这其实是一个常见的误区。35瓦的LED灯具非常亮，光效通常在100-130lm/W，总光通量能达到3500流明以上。这大概相当于以前300瓦到350瓦的白炽灯亮度，或者70瓦左右的传统金卤灯。如果是用3535灯珠做的，通常需要12到30颗灯珠串并联组成模组。
3535大功率LED单颗灯珠的功率最高能达到多少？
虽然标称通常是1W-3W，但通过改进散热和使用更大的芯片，极限功率可以做到5W。但这需要极好的散热器配合，否则光衰会非常快。
LED灯3528功率多少？
3528属于小功率贴片，单颗功率通常只有0.06W（20mA电流下）。它和3535完全不是一个量级的产品，千万别买错了。
如何判断3535灯珠是陶瓷还是塑料的？
看背面。如果是白色的、摸起来有凉凉的石头质感，那是陶瓷。如果背面和正面材质颜色一致，且质感偏软或像塑料，那可能是EMC或PPA支架。
对于B端买家和工程师来说，选择3535大功率LED不仅仅是看价格，更要看封装背后的工艺能力。无论是共晶焊接的空洞率控制，还是编带工艺的精细度，都直接关系到你最终产品的良率和口碑。
如果您正在寻找性能稳定、光效卓越的3535光源解决方案，或者对特定的波长、电压有定制需求，欢迎随时与我们探讨。好的光源，是一切好产品的起点。
