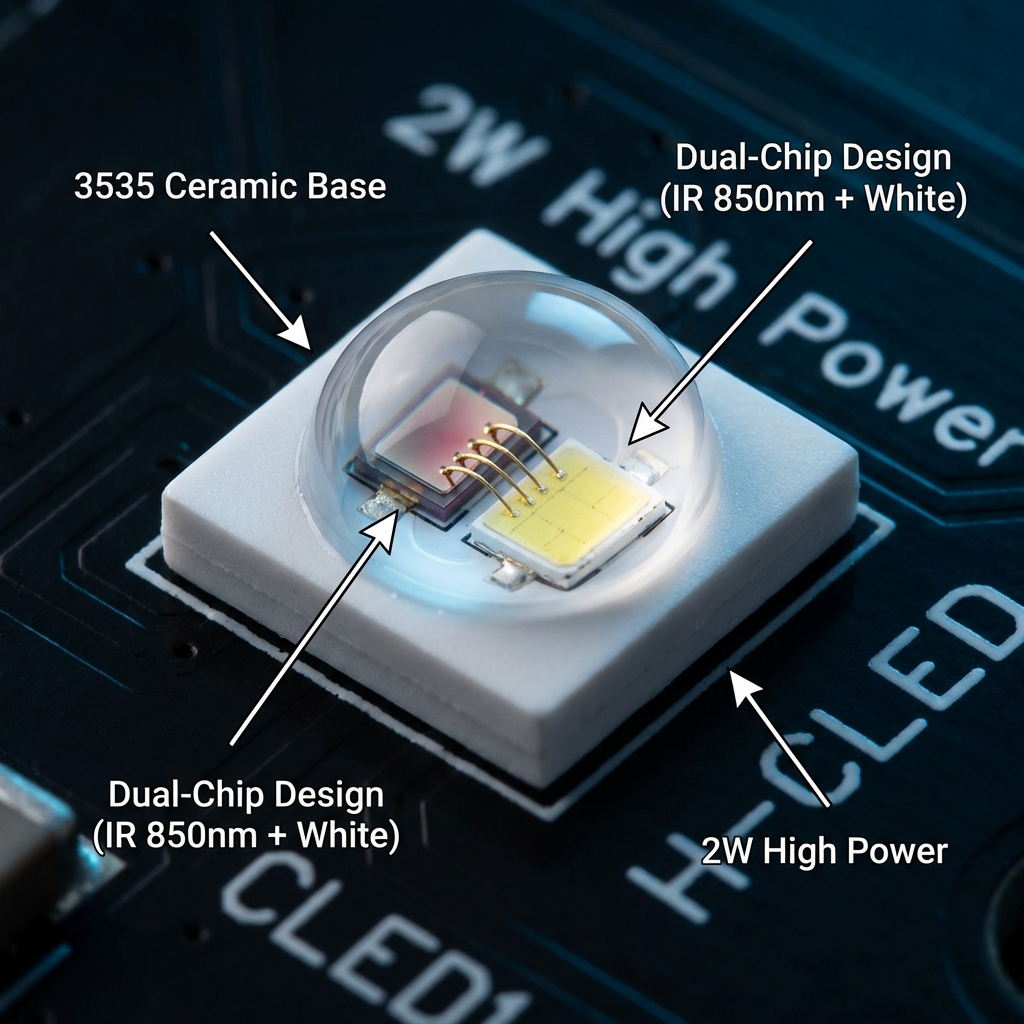

安防监控摄像头专用的3535陶瓷二合一双光灯珠，是一种将850nm红外光芯片与高光效白光芯片集成在同一个3.45×3.45mm陶瓷基板上的高功率光源。这种设计解决了传统监控需要单独布置红外灯板和白光灯板的体积痛点，实现了单颗灯珠兼顾“隐蔽夜视”与“全彩警戒”的双重功能。对于追求高清画质与智能预警的现代安防设备来说，这种陶瓷封装的2W大功率灯珠是提升夜视效果、延长设备寿命的核心器件。
作为一个在LED封装行业摸爬滚打多年的小编，我见过太多因为选错灯珠导致监控画面“起雾”、夜视距离缩水，甚至几个月就光衰严重的案例。其实，很多时候问题不在摄像头本身，而在于那颗不起眼的灯珠是否扛得住户外的高温与高湿。今天，我们就站在恒彩电子近二十年封装技术的视角，来扒一扒这颗小灯珠背后的技术门道。
- 封装形式：3535陶瓷封装（高导热、耐高温）。
- 双色配置：IR 850nm（夜视补光）+ White（全彩警戒）。
- 电压区分：红外1.4-1.8V，白光2.8-3.2V（需独立驱动）。
- 功率承载：支持350-700mA大电流，单颗功率可达2W。
- 应用场景：智能警戒球机、枪机、可视对讲门铃。
- 核心优势：体积小、光密度高、散热性能优越。
3535陶瓷二合一双光灯珠的技术定义与工作原理
什么是“红外+白光”双色集成封装技术？
简单来说，就是在一个极其微小的空间里，像“拼图”一样放入了两颗不同功能的芯片。传统的做法是红外灯和白光灯分开贴片，占用PCB板空间大，且光路设计复杂。而3535陶瓷二合一技术，通过高精度的固晶工艺，将一颗负责“黑白夜视”的红外芯片和一颗负责“全彩照明”的白光芯片封装在同一个导热极佳的陶瓷基座上。

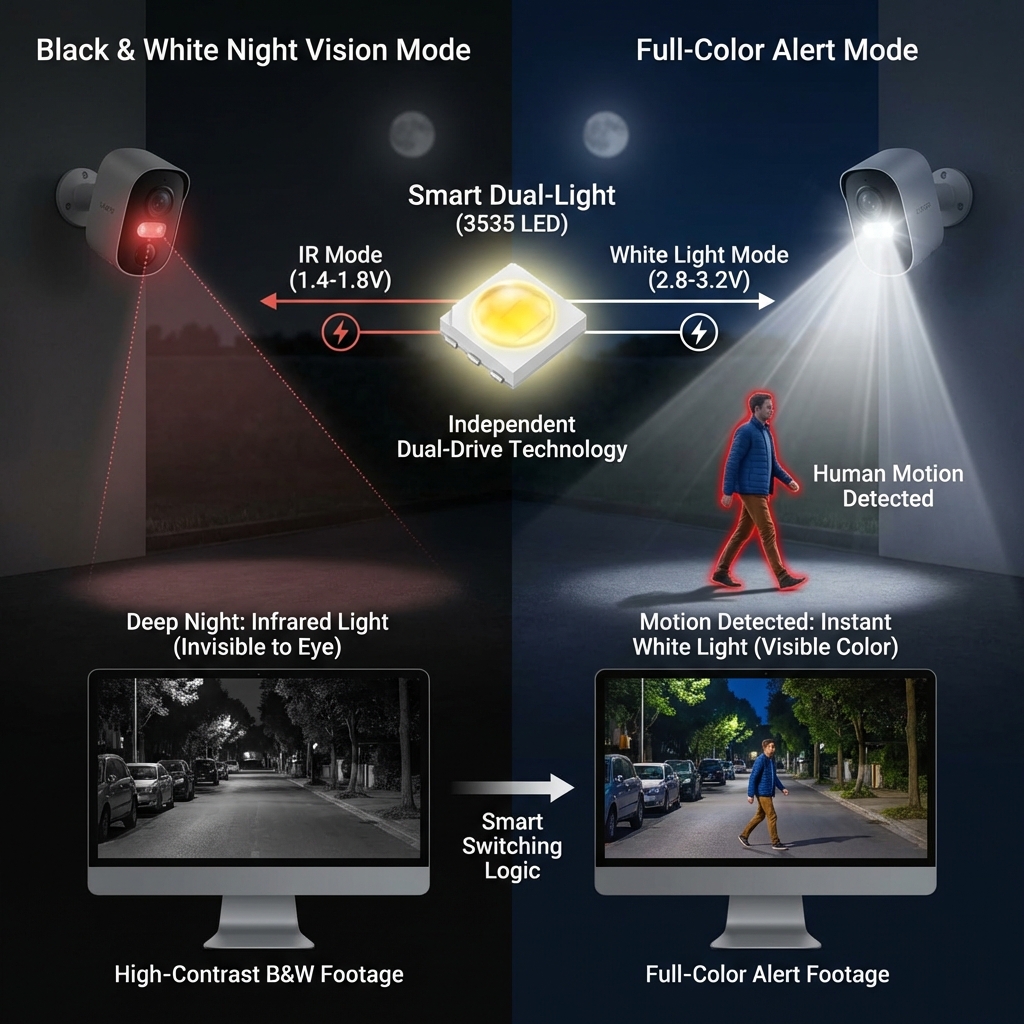

这种设计直接顺应了现在最火的“智能双光”监控趋势。平时没有异常时，灯珠发射红外光，画面是黑白的，隐蔽且省电；一旦系统检测到人形移动，立马切换成白光，画面瞬间变彩，既能看清人脸，又能起到震慑作用。
3535陶瓷封装在安防光学中的核心地位
为什么非要用陶瓷？在安防监控领域，设备通常要24小时不间断工作，尤其是夜间红外开启时，热量巨大。塑料（PPA）或普通EMC支架在长时间高温下容易发黄、脆化，导致光衰。
陶瓷基板的热膨胀系数与芯片非常接近，而且导热率极高。这意味着芯片产生的热量能瞬间传导出去，不会积压在灯珠内部。对于2W这种大功率器件来说，陶瓷封装就是它的“保命符”。
行业数据显示，采用陶瓷封装的高功率LED灯珠，在结温85℃的工作环境下，其光通量维持率（L70）通常能超过50,000小时，远高于普通PPA封装产品。
双光灯珠如何实现“智能警戒”与“全彩夜视”的无缝切换
这背后的逻辑在于驱动电路的独立控制。虽然两颗芯片在同一个支架里，但它们的电极是独立的。当监控算法判断环境光变暗时，先给红外芯片供电；当算法识别到“入侵目标”时，MCU会切断红外供电，转而给白光芯片供电。
这种毫秒级的切换，要求灯珠内部的金线焊接必须非常牢固，能够承受频繁的冷热冲击。如果你正在寻找这种高可靠性的光源，可以参考我们的 安防监控摄像头专用2W红外+白光3535陶瓷二合一双光高品质灯珠，它专为这种高频切换场景设计。
核心参数详解：2W高功率双色光源的电气与光学特性
电压差异化设计：红外与白光的驱动逻辑
这是工程师在设计电路时最容易“踩坑”的地方。请务必注意：红外芯片和白光芯片的电压是完全不同的！
- 红外光 (IR)：工作电压通常在 1.4V - 1.8V 之间。
- 白光 (White)：工作电压通常在 2.8V - 3.2V 之间。
如果你试图用同一路电压驱动它们，或者不加限流电阻直接并联，低电压的红外芯片会瞬间承受过大电流而烧毁。因此，双光灯珠必须采用双路独立的恒流驱动方案。
350-700mA大电流下的光通量与辐射功率表现
我们在恒彩电子的实验室中测试过，这款HC3535IRW6G122C-1C28型号的灯珠，在350mA的标准电流下表现非常稳定。为了追求更远的照射距离（比如30米、50米监控），很多厂家会将电流推到700mA。
在这个电流下，红外波段的辐射功率（Radiometric Power）至关重要。高品质的红外芯片在700mA下，辐射功率能达到较高水平，这意味着摄像头能“看”得更远、更清晰，而不是只在近处产生一团白光（手电筒效应）。
850nm红外波长的隐蔽性与光谱窄化技术优势
为什么选择850nm而不是940nm？虽然940nm完全无红爆（肉眼看不见红点），但感光芯片（Sensor）对940nm的感光效率只有850nm的一半甚至更低。为了保证监控效果，850nm是目前安防界的“黄金标准”。
光电协会2024年的报告指出，虽然无红爆需求在增长，但850nm波长凭借其优越的感光灵敏度和传输距离，依然占据了安防红外补光市场80%以上的份额。
材料科学：为何陶瓷基板是高性能监控灯珠的必然选择？

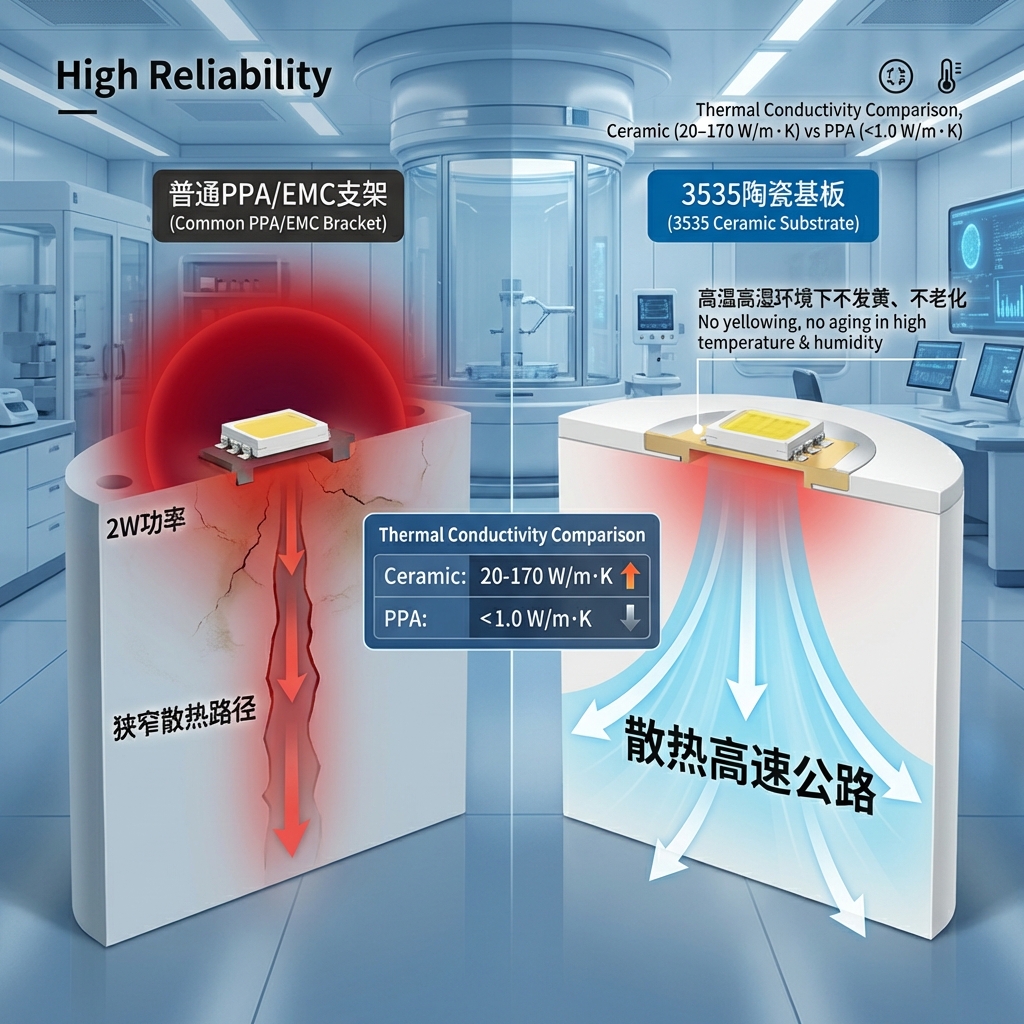

陶瓷封装 vs PPA/EMC：散热性能的绝对优势
在2W这种高功率密度下，散热就是寿命。我们可以通过一个简单的对比表格来看出差距：
| 材料类型 | 导热系数 (W/m·K) | 耐热性 | 抗黄变能力 | 适用功率 |
|---|---|---|---|---|
| PPA (塑料) | < 1.0 | 差 | 差 (易发黄) | < 0.5W |
| EMC (环氧) | 1.0 - 2.0 | 中 | 中 | 0.5W - 1W |
| 陶瓷 (Al2O3/AlN) | 20 - 170 | 优 | 极佳 (不老化) | 1W - 5W+ |
很明显，陶瓷基板像是一条宽阔的“高速公路”，能让热量迅速跑掉；而塑料基板就像是一条拥堵的“羊肠小道”。对于安装在户外、常年经受风吹日晒的监控摄像头来说，陶瓷封装是保证几年后夜视效果依然如初的关键。
低光衰保障：陶瓷材料在高温高湿环境下的抗老化表现
户外监控还有一个隐形杀手——湿气和硫化。普通的LED支架镀银层容易与空气中的硫发生反应（硫化），导致灯珠发黑、死灯。陶瓷本身是无机材料，气密性好，配合高品质的硅胶封装，能有效隔绝湿气和硫元素，这对于海边或工业区的监控项目尤为重要。
硅胶封装工艺对提升出光率与抗静电能力的贡献
一定要使用进口的高折射率硅胶。因为芯片发出的光需要穿过硅胶射出来，如果折射率匹配不好，光就会被“困”在灯珠内部出不来，转化成热量。恒彩电子采用的硅胶封装工艺，不仅透光率高，而且胶体固化后的硬度适中，能有效保护金线，防止在SMT贴片过程中被压断。
红外光(IR)与白光(White)在夜间监控中的性能对比
黑白成像 vs 全彩画面：不同光色对传感器(CMOS)的要求
红外光（IR）开启时，摄像头的IR-CUT滤光片会移开，传感器接收全光谱，画面处理成黑白以降低噪点。这时候主要看红外光的辐射强度。
白光开启时，IR-CUT工作，传感器只接收可见光，画面是彩色的。这时候主要看白光的显色指数 (CRI) 和色温。我们的白光部分通常设计为6000K-6500K的正白光，这种光色下，监控画面中的物体颜色还原最真实，便于辨认衣着颜色和车牌信息。
穿透力与显色性：由850nm红外光到高显指白光的技术跨越
这是一个技术难点：红外光波长长，穿透力强，但在雾霾天还是会受影响；白光波长短，容易发生散射。所以在双光灯珠的设计中，透镜的搭配非常关键。
专家提示：在设计光学透镜时，必须考虑到850nm光和可见光的焦距差异。如果使用廉价的普通透镜，可能会出现“红外清楚，白光模糊”或者反过来的情况。建议使用专门为“日夜共焦”设计的安防级透镜。
能效比分析：相同瓦数下红外与白光的有效覆盖距离
经常有客户问：“红外和白光哪个费电？”其实如果都是2W功率，耗电是一样的。但是有效监控距离不同。
- 红外：因为Sensor对红外敏感，2W红外光可能照亮20-30米。
- 白光：同样2W的白光，为了保证彩色画面的亮度，有效看清人脸的距离可能只有10-15米。所以，在实际应用中，白光更多是作为“近距离震慑”使用。
HC3535IRW6G122C-1C28规格解读：高品质灯珠的衡量标准
光色一致性：如何通过分光分色技术避免“阴阳色”
不管是B端大厂还是个人DIY，最怕买到一批灯珠颜色不一样的。比如白光有的偏蓝、有的偏黄。恒彩电子拥有独立实验室和全自动分光设备，严格按照细分Bin区出货。对于双色灯珠，我们不仅分白光的色温，还分红外光的电压档位，确保同一盘料在贴片后，整机的一致性极高。
尺寸规格(3.45*3.45mm)对SMT贴片工艺的兼容性
3535是目前LED行业的标准尺寸，这意味着你可以直接使用现有的焊盘设计，不需要重新开钢网。HC3535IRW6G122C-1C28的高度为2.1mm，这个高度配合大多数标准透镜（Lens）都能获得理想的耦合效率。
可靠性测试：冷热冲击与抗硫化性能对户外监控的意义
每一批次的HC3535双光灯珠，在出厂前都要经过严苛的测试：
- 红墨水实验：检测气密性。
- 冷热冲击：-40℃到+100℃循环，模拟极端天气。
- 老化测试：大电流点亮1000小时，监测光衰。只有扛得住这些“酷刑”的灯珠，才有资格被贴在安防摄像头的主板上。
关于安防摄像头双光灯珠技术的常见应用问题
3535陶瓷灯珠相比仿流明灯珠有哪些具体的性能提升？
仿流明（K1系列）通常体积较大，且很多采用的是PPA支架。相比之下，3535陶瓷灯珠体积缩小了约50%，让摄像头主板设计更紧凑。更重要的是，陶瓷的热阻远低于仿流明支架，同样功率下，陶瓷灯珠的结温更低，寿命更长。
双光灯珠在切换红外和白光时，功率是否需要降额使用？
通常建议单路工作。也就是说，要么红外亮，要么白光亮，尽量避免两者同时满功率工作。因为两者封装在一起，如果同时2W+2W全开，瞬间热量会翻倍，可能超过陶瓷基板的散热极限，除非你的铝基板散热设计非常庞大。
如何根据监控照射距离选择合适的双光灯珠瓦数？
- 家用室内摇头机：通常用1W左右即可，照射距离5-10米。
- 户外枪机/球机：建议单颗2W，或者多颗阵列使用。如果要达到30米以上红外夜视，通常需要2颗或4颗2W灯珠配合小角度透镜（如30度或45度）。
LED陶瓷灯珠重塑安防夜视标准
从早期的“傻大黑粗”红外灯板，到如今小巧精致的3535陶瓷双光灯珠，安防监控的光源技术正在经历一场静悄悄的革命。对于追求高品质的安防企业来说，光源不仅仅是配件，更是决定最终画质上限的关键一环。
选择像HC3535IRW6G122C-1C28这样的高规格陶瓷双色灯珠，不仅是为了获得更清晰的夜视画面，更是为了给终端用户提供一份长达数年的稳定承诺。毕竟，在安防的世界里，看得清、看得久，才是硬道理。
