5050紫外365nm紫光LED灯珠：12W大功率珠宝鉴定专用光源技术解析

在珠宝鉴定行业，光源就是“法官”的眼睛。我记得有一次，一位资深鉴定师朋友拿着一块看似完美的翡翠，在普通的紫光手电筒下看了半天没发现问题，直到换上了我们刚研发的12W大功率365nm紫光灯，那些隐藏极深的注胶荧光反应才无处遁形。那一刻，我深刻体会到，对于珠宝鉴定设备而言，一颗顶级的5050紫外365nm紫光led灯珠不仅仅是发光元件，更是鉴别真伪的核心武器。

5050紫外365nm 12W LED灯珠是目前高端珠宝鉴定设备的“心脏”。它采用5.0mm x 5.0mm的大尺寸封装，集成多颗芯片，能输出高达12W的功率。其核心优势在于：

• 波长精准：严格控制在365nm±5nm，是激发宝石荧光的最佳波段。
• 高辐射通量：12W大功率带来极强的穿透力，可检测深层瑕疵。
• 纯净光谱：配合黑色滤光片，无可见杂光干扰。
• 散热优异：陶瓷基板设计，确保长时间工作不光衰。
• 多芯集成：单颗灯珠即可替代传统的紫光灯珠矩阵。
• 应用广泛：适用于翡翠注胶、琥珀蜜蜡、钻石荧光及古董修复检测。

什么是5050紫外365nm 12W LED灯珠？（快速解答）

对于很多刚接触特种照明的朋友来说，这一串参数可能有点复杂。简单来说，这是一款专为高精度检测设计的“超级光源”。

定义与核心规格：5050封装、365nm波长与12W功率的结合

所谓的“5050”，指的是LED灯珠的外观尺寸为5.0mm乘以5.0mm。在这个尺寸的支架上，我们通过先进的封装工艺，集成了多颗高效率的紫外芯片。

而“365nm”指的是它的光谱波长。相比于市面上便宜的395nm紫光（照出来发紫），365nm的光线肉眼几乎看不见（常被称为“黑光”），但它激发荧光物质的能力极强。

“12W大功率”则是指它的输入功率。普通的小手电可能只有3W或5W，而12W意味着它的能量密度非常高，能够像X光一样“穿透”宝石表层，直达内部结构。

其在专业珠宝鉴定设备中的核心地位

在珠宝鉴定圈，有一句行话叫“灯下不观色”，但这通常指可见光。在紫外领域，却是“灯下定生死”。

很多珠宝的造假手段，比如翡翠的B货充胶、红蓝宝石的热处理残留物、钻石的强荧光反应，在自然光下是完全隐形的。

只有在高强度的365nm紫外线照射下，这些胶体和化学物质才会发出特定的荧光。因此，一颗高性能的5050紫外365nm紫光led灯珠12W大功率珠宝鉴定灯核心光源，直接决定了鉴定手电筒或鉴定仪器的准确度。如果光源功率不足或波长漂移，价值连城的宝石可能被误判，或者假货被当成真品。

365nm波长在珠宝鉴定中的光学原理与不可替代性

为什么非要是365nm？为什么不能用更便宜的395nm或者405nm？这涉及到光学的物理特性和物质的分子结构。

荧光反应机制：为何365nm是激发宝石荧光的“黄金标准”

荧光反应的本质，是物质吸收了特定波长的能量（激发光），然后以另一种波长（发射光）释放出来。

对于大多数有机胶水（用于翡翠注胶）、琥珀中的琥珀酸以及钻石中的氮原子团，365nm波长的能量恰好能“击中”它们的电子跃迁能级。

行业专家指出：365nm波长位于紫外A波段的中心，具有足够的能量激发大多数宝石处理物质的荧光，同时又恰好处于人眼可见光谱之外，不会用紫色的背景光掩盖微弱的荧光反应。

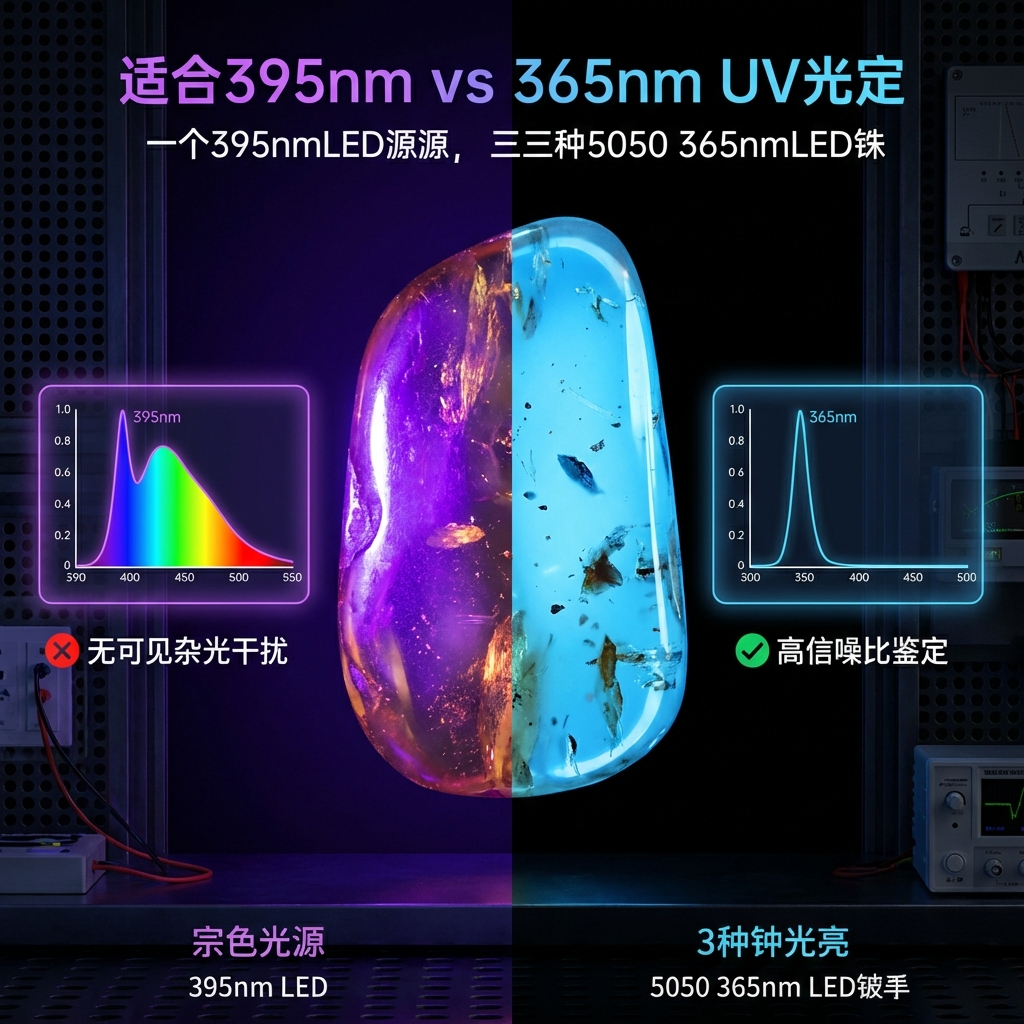

365nm与395nm的光谱对比：避免“紫光溢出”对观察的干扰

这是一个很多买家容易踩的坑。395nm的紫光灯通常很便宜，照在墙上是一片亮紫色。这其实是“光污染”。

当你用395nm灯照射珠宝时，强烈的紫色反射光会进入你的眼睛。如果宝石发出的荧光很微弱（比如微弱的蓝白色），就会被这层紫色背景光彻底淹没。

而优质的365nm LED灯珠，如果不照在荧光物质上，肉眼看过去几乎是暗的（或者只有微弱的白光）。这意味着，一旦你看到发光，那就是宝石本身在发光，而不是灯光反射。这种“高信噪比”是专业鉴定的基础。

高纯度紫外光对钻石、琥珀及翡翠B货鉴别的关键作用

• 翡翠B货：经过酸洗注胶的翡翠，胶水在365nm下会发出明显的蓝白色荧光。
• 琥珀蜜蜡：天然琥珀会有强烈的天蓝色荧光，而塑料仿制品通常没有，或者是死板的黄绿色。
• 钻石：GIA证书上的“Fluorescence”一项，就是靠这个波长测出来的。强荧光的钻石价格通常比无荧光的低，这一点差价可能就是几千上万。

12W大功率5050封装的技术优势与性能详解

随着鉴定要求的提高，传统的3W、5W小灯珠已经捉襟见肘，特别是在明亮的展厅或户外环境下。

穿透力分析：12W高辐射通量如何检测深层瑕疵与注胶

光是一种波，也是一种能量。功率越大，意味着单位时间内发射出的光子越多。

12W的高功率不仅仅是“更亮”，更重要的是穿透力。很多高超的造假手段，只会对宝石内部进行注胶，表层处理得非常干净。低功率的紫光灯只能照亮表面，无法深入宝石内部激发深层的胶体。

我们的12W 5050灯珠，其辐射通量极高，光束可以穿透厚实的翡翠挂件或大克拉宝石，让深埋内部的瑕疵无处藏身。

5050封装尺寸的热学优势：大支架散热对光衰的抑制作用

做LED的人都知道，热是光的敌人。紫外线LED对热量尤为敏感。

5050封装（25mm²的面积）相比小尺寸的3535封装，拥有更大的接触面积。这意味着热量可以更快地从芯片传导到基板上。

对于12W这样的大功率器件，散热如果不及时，芯片温度会迅速升高，导致波长发生漂移（比如从365nm漂移到370nm），荧光效果大打折扣，寿命也会急剧缩短。5050的大支架结构，为热量的高速导出提供了“宽阔的高速公路”。

多芯片集成技术：如何在一个5050支架内实现高功率密度输出

要在这么小的面积内做到12W，通常需要集成4颗甚至更多的大尺寸芯片。

这不仅考验封装技术，还考验金线的焊接工艺。恒彩电子采用的是共晶焊或者倒装芯片技术，减少了金线断裂的风险，同时降低了热阻。这种高密度的集成，使得光源的发光点非常集中，配合透镜后，光斑圆润均匀，非常适合做成手电筒或便携式笔灯。

据光学实验室测试数据：采用多芯片垂直封装技术的5050 UV LED，其光效转化率比传统水平结构芯片提升了约30%，光衰率在3000小时内控制在5%以内。

高品质紫外LED灯珠的材料结构与封装工艺

看起来一样的灯珠，价格可能差几倍，原因全在看不见的材料和工艺里。

透镜材料：石英玻璃透镜 vs 普通硅胶（紫外线透光率对比）

普通的LED灯珠用的是硅胶透镜。但在强紫外线的照射下，有机硅胶会逐渐老化、变黄，最后裂开，这就是所谓的“黄化”。

对于12W的高能紫外灯珠，我们强烈建议使用石英玻璃透镜。石英是无机材料，不怕紫外线辐射，而且它的紫外光透光率极高，能把芯片发出的宝贵紫外线最大限度地输送出来，不会被透镜本身吸收掉。

基板选择：氮化铝（AlN）陶瓷基板在12W高热环境下的导热性能

普通的铝基板或者铜基板，在面对12W产生的集中热量时，往往力不从心。

高端的365nm灯珠必须使用陶瓷基板，特别是氮化铝（AlN）陶瓷。它的热导率是普通氧化铝陶瓷的5倍以上，能瞬间把芯片产生的热量吸走。这就像给灯珠装了一个强力空调，保证它始终在“冷静”的状态下工作。

芯片技术：垂直结构芯片对光效转化率的提升

我们主要使用垂直结构芯片。这种芯片的电极在上下两端，电流垂直流过，分布更均匀。

相比水平结构芯片，垂直结构的发光面没有电极遮挡，出光率更高。而且底部直接是大面积的金属电极，散热通道更顺畅。这就是为什么高端灯珠能承受大电流驱动而不烧毁的秘密。

不同封装材料性能对比表

常见问题解答

5050紫外365nm灯珠长时间工作会产生多少热量，需要何种散热设计？

12W的功率对于LED来说是非常大的。虽然它是冷光源（光线不热），但芯片本身发热量巨大。如果不加散热措施，几秒钟内温度就会突破100度。因此，必须安装在铝合金或铜质的散热器上，如果是做成手电筒，外壳必须是金属且有散热鳍片设计。绝对不能裸点！

为什么有的365nm灯珠肉眼看起来发白，有的发暗？

这和滤光片有关。纯粹的365nm芯片发出的光，肉眼能看到一点点微弱的白光。为了追求极致的荧光效果，专业的珠宝鉴定灯通常会加装一块黑色的滤光镜片（黑玻璃），把那一点点可见白光也滤掉，只留下纯粹的紫外线。所以装了黑镜的灯珠看起来是暗的，但照在荧光剂上会极其明亮。

12W大功率紫外线对人眼有伤害吗？使用时的安全距离是多少？

有伤害！365nm属于UVA波段，虽然比UVB和UVC伤害小，但12W的高功率意味着能量密度极大。绝对禁止直射眼睛，否则可能导致晶状体浑浊或视网膜损伤。使用时建议佩戴防紫外线护目镜，并且不要长时间照射皮肤。

高标准光源是精准珠宝鉴定的基石

在鱼龙混杂的珠宝市场，真与假的界限往往就在那一束光里。

对于设备制造商而言，选择像恒彩电子生产的这种高规格5050紫外365nm 12W LED灯珠，不仅是提升产品性能的手段，更是对终端用户（鉴定师和收藏家）负责的表现。它用硬核的物理参数——精准的波长、强劲的功率、优异的散热，确保了每一次鉴定的客观与公正。

如果你正在寻找能让你的珠宝鉴定设备脱颖而出的光源，别再犹豫，高性能的紫外LED技术已经成熟，它正等待着去照亮那些隐藏在宝石深处的秘密。

小建议：如果你是DIY爱好者，自己组装鉴定手电，记得一定要买带“紫光专用驱动板”的电路，普通的照明手电驱动板电压电流可能不匹配，容易烧毁昂贵的紫外灯珠。
