在LED照明和显示领域摸爬滚打了这么多年，我经常被客户问到一个经典问题：“项目选型，到底是用直插灯珠还是贴片灯珠？它们有什么区别？”这个问题看似简单，却直接关系到产品最终的性能、成本和生产效率。坦白说，这两种技术没有绝对的“谁更好”，只有“谁更合适”。选择错误的灯珠，轻则影响产品效果，重则可能导致整个项目返工，造成巨大的成本浪费。
这篇文章，我将结合近二十年的LED封装技术经验，为你深入剖析直插灯珠和贴片灯的区别，帮你彻底搞清楚它们的差异，做出最明智的采购决策。
直插灯珠与贴片灯珠：核心区别速览
在深入技术细节之前，我们先快速了解一下两者的核心区别。简单来说，它们最大的不同在于封装形式和安装方式。

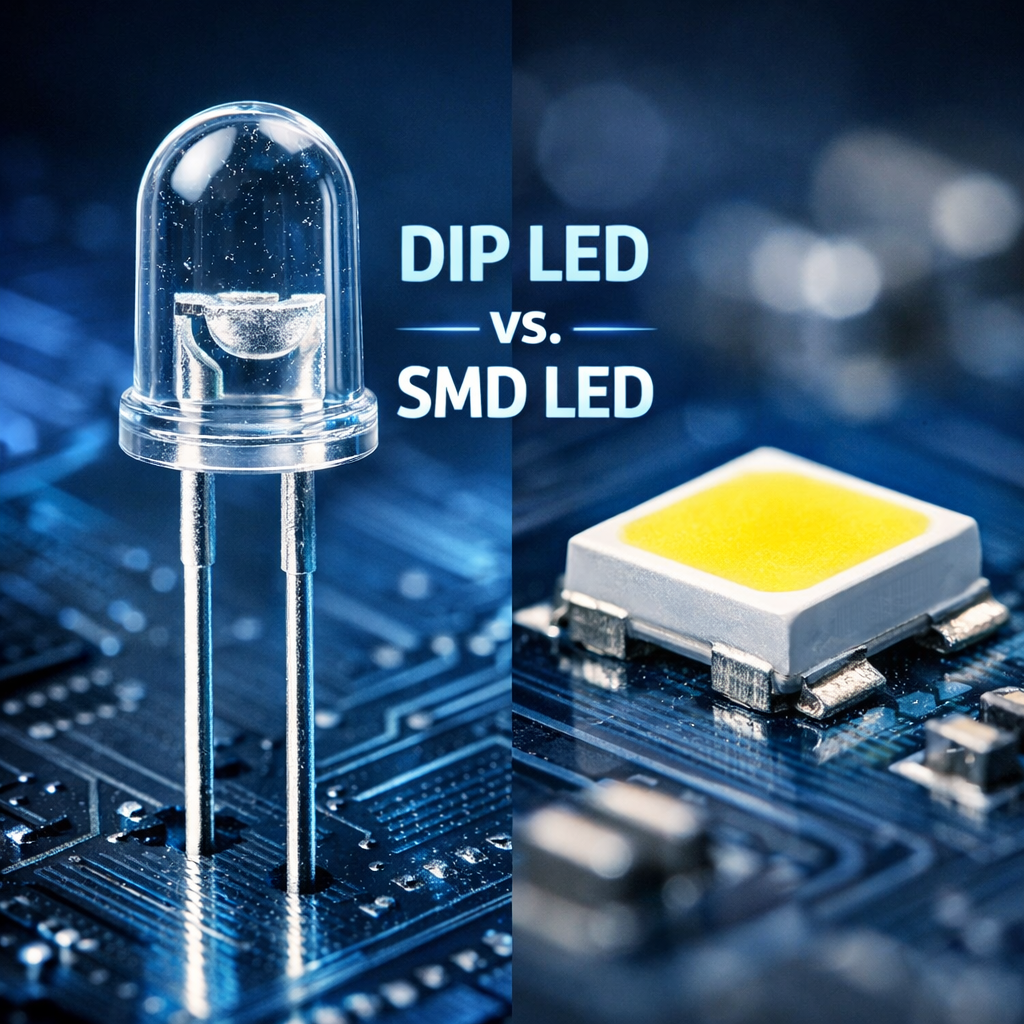

- 什么是直插式灯珠(DIPLED)？直插式灯珠（DualIn-linePackage）是一种传统的LED封装技术。它有两条长长的引脚，像两条腿一样，需要穿过电路板（PCB）上的通孔，然后通过焊接固定。
- 什么是贴片式灯珠(SMDLED)？贴片式灯珠（SurfaceMountedDevice）是更现代的LED封装技术。它的引脚非常短甚至没有，是直接焊接在电路板表面的。
- 安装方式：直插灯珠需要穿孔焊接，可以是手工操作或波峰焊；贴片灯珠则采用回流焊技术，更适合自动化大规模生产。
- 尺寸与体积：贴片灯珠体积小、重量轻，非常适合紧凑型和轻薄化的产品设计。直插灯珠则相对较大。
- 发光角度：直插灯珠的发光角度较小，光线更集中，通常在30°到60°之间；贴片灯珠的发光角度更大，通常能达到120°，光线更均匀柔和。
- 散热性能：贴片灯珠由于直接贴在PCB板上，散热路径更短，散热效果通常优于直插式。
一张图看懂：直插与贴片灯珠的关键差异对比
为了让你更直观地理解，我们整理了一个对比表格：
技术原理与结构解析：两种LED灯珠封装技术的根本差异
了解了基础区别后，我们再深入挖掘一下它们在技术层面的根本不同。这些差异直接决定了它们的性能和应用场景。
封装结构对比：直插的长引脚vs贴片的无引脚设计
直插灯珠的封装结构相对简单，通常由一个环氧树脂透镜包裹着LED芯片和两条金属引脚构成。这种“炮弹头”式的设计，使得光线在出射时被透镜聚焦，这也是它聚光性好的原因。但长引脚也限制了它的应用，无法用于超薄设计，且在振动环境下可靠性稍差。
相比之下，贴片灯珠的结构更为精巧。它将LED芯片固定在一个带有焊盘的基座上，然后用环氧树脂或硅胶进行封装。这种设计不仅大大缩小了体积，还使得灯珠可以直接与PCB板接触，为散热提供了绝佳的通道。
LED灯珠工作原理：发光核心与电流路径有何不同？
无论直插还是贴片，其核心发光原理都是一样的：通过半导体PN结，在施加正向电压时，电子与空穴复合产生光子，从而发光。
它们的主要区别在于电流路径和热量传导路径。直插灯珠的电流和热量主要通过两条细长的引脚传导，路径长、截面积小，导致散热效率不高。而贴片灯珠的电流和热量可以直接通过底部的焊盘传导至PCB板的大面积铜箔上，散热路径短而宽，效率自然更高。

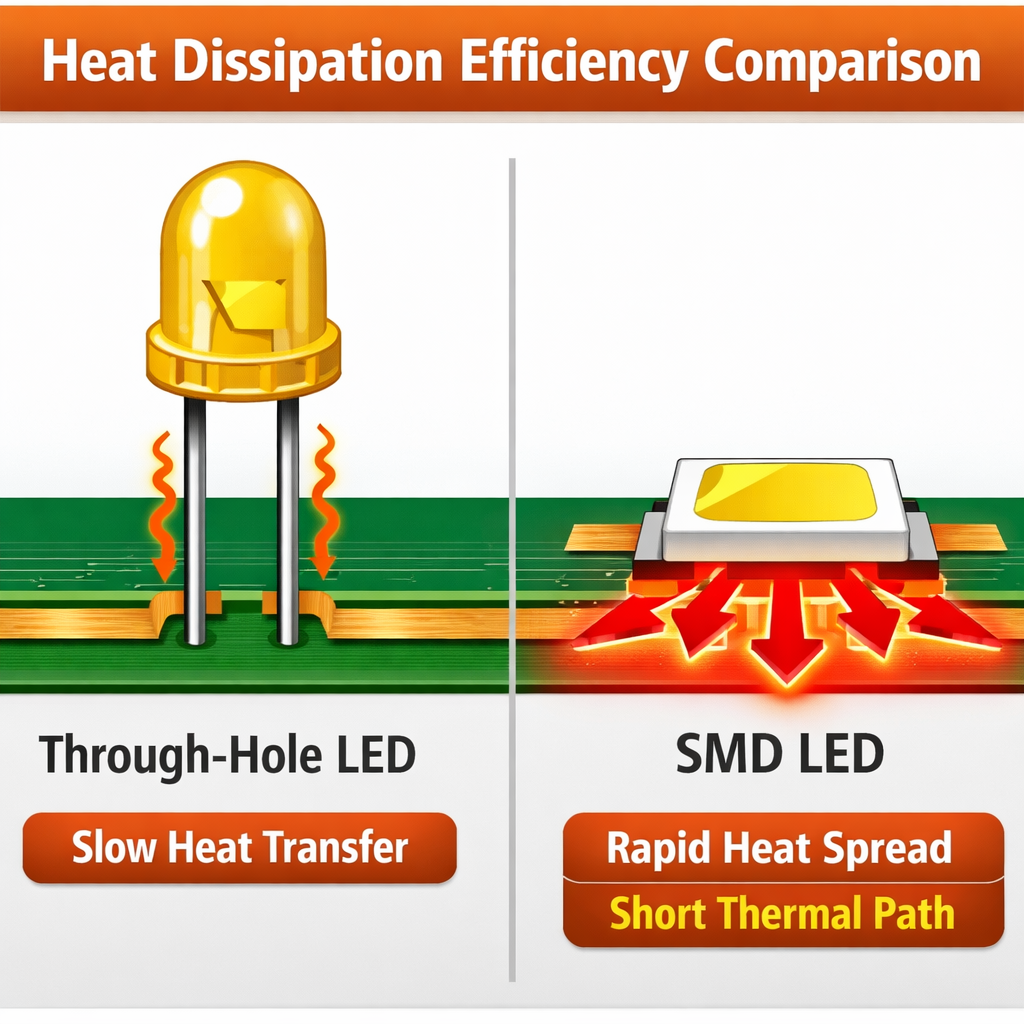

散热机制分析：结构差异如何影响散热性能
散热是决定LED灯珠寿命和光效的关键因素。温度过高会导致光衰加剧，甚至烧毁芯片。
业内普遍认为，LED结温每升高10℃，其寿命就会降低约一半。
直插灯珠由于其结构限制，散热主要依赖引脚和空气对流，在高功率下散热能力非常有限。而贴片灯珠的“面接触”式散热设计，使其可以轻松地将热量传导给PCB板，再通过PCB上的散热设计（如大面积敷铜、散热孔）或外加散热器高效散出。这也是为什么现在大功率LED光源，如EMC3030、5050等，几乎都采用贴片封装的原因。
核心性能参数深度比较：发光角度、亮度与光效
性能参数是衡量一颗灯珠好坏的硬指标。在发光角度、亮度和光效上，贴片灯珠和直插灯珠也表现出明显差异。

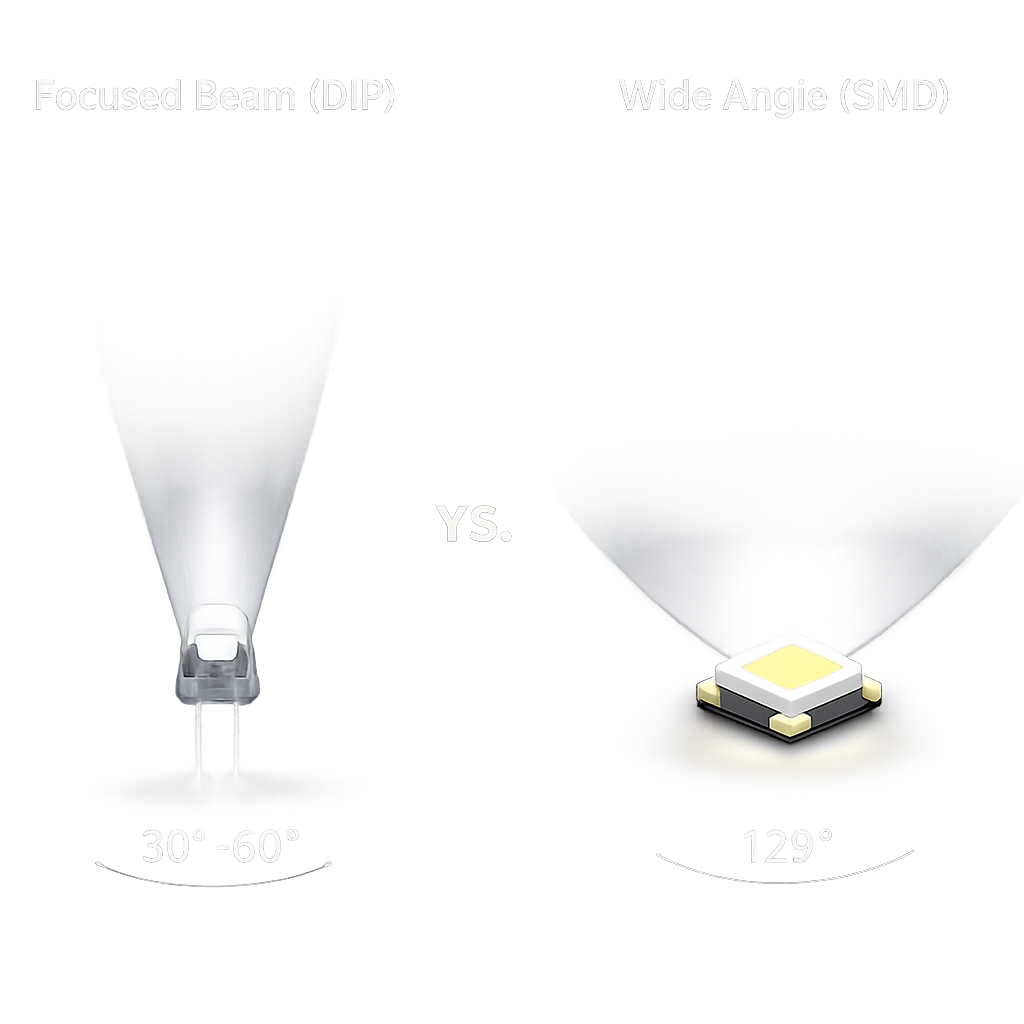

发光角度：直插的聚光性vs贴片的广视角
直插灯珠由于其透镜封装，天生具备聚光能力，非常适合需要定向照射的场合，比如手电筒、指示灯或远距离观看的户外广告牌。它的光线能量集中，在特定角度内亮度很高。
贴片灯珠则正好相反，它的平面发光特性使其拥有120°甚至更大的发光角度。这使得光线分布非常均匀，没有明显的光斑，非常适合需要大面积均匀照明的室内灯具（如面板灯、灯带）和需要广视角的显示设备（如电视、手机屏幕）。
光效与亮度：SMD灯珠性能为何通常更优？
光效（lm/W）是衡量LED节能水平的关键指标，即每消耗1瓦电能能产生多少光通量。在同等功率下，贴片灯珠的光效和亮度通常优于直插灯珠。
这主要得益于以下几点：
- 更好的散热：如前所述，良好的散热让芯片可以在更低温度下工作，发光效率更高。
- 更优的荧光粉涂覆工艺：贴片灯珠的平面结构更利于荧光粉的均匀涂覆，提高了光转换效率和色彩一致性。
- 更少的光学损耗：贴片灯珠的出光路径更短，光在封装体内部的损耗更小。
根据IHSMarkit在2024年的报告，随着封装技术的不断进步，高品质SMD灯珠的光效已经普遍超过200lm/W，而传统直插灯珠则较难达到这一水平。
光色一致性：贴片封装技术如何确保更好的色彩均匀度
对于显示屏或高端照明应用来说，光色一致性至关重要。如果一批灯珠的颜色或亮度差异很大，最终产品的观感会非常差。
贴片灯珠的全自动化生产流程，包括固晶、焊线、点胶、分光分色等环节，都能实现极高的精度控制。这确保了每一颗出厂的灯珠在色温（CCT）、显色指数（CRI）和亮度（Lumen）上都保持高度一致。而直插灯珠的部分生产环节对人工依赖度更高，一致性控制难度相对较大。
生产与安装工艺：直插灯珠安装方式与贴片技术的区别
生产工艺不仅影响成本和效率，也直接关系到产品的可靠性。
直插灯珠的手工/波峰焊安装方式详解
直插灯珠的安装主要有两种方式：
- 手工焊接：由工人使用烙铁逐个将灯珠引脚焊接在PCB板上。这种方式灵活，但效率低下，质量依赖于工人的熟练度，不适合大规模生产。
- 波峰焊：将插好元器件的PCB板通过一个熔融的焊锡波峰，一次性完成所有焊点的焊接。效率高于手工，但对PCB板设计有要求，且焊接后可能需要补焊。
贴片灯珠的回流焊自动化生产流程
贴片灯珠则采用SMT（SurfaceMountTechnology）表面贴装技术。整个过程高度自动化：
- 印刷锡膏：用印刷机将锡膏精确地涂覆在PCB的焊盘上。
- 贴片：高速贴片机从料盘中拾取灯珠，并根据程序设定，精准地放置在对应的锡膏位置。
- 回流焊：将贴好元器件的PCB板送入回流焊炉。炉内通过精确的温区控制，将锡膏熔化后再冷却凝固，完成焊接。
生产效率与可靠性：两种工艺对最终产品质量的影响
显而易见，SMT的回流焊工艺在生产效率上远超直插的焊接方式，能够实现每小时数万甚至数十万点的贴装速度。同时，机器操作的精准性和一致性，也使得贴片灯珠的焊接可靠性更高，虚焊、连焊等缺陷率更低。这对于像恒彩电子这样追求高品质、大规模生产的企业来说，是保证产品质量和交期的关键。
常见规格与型号解读：如何识别并选择合适的LED灯珠
面对市场上琳琅满目的型号，如何快速识别并选择？其实，它们的命名通常都与其尺寸有关。
直插LED灯珠规格型号一览表(如：3mm,5mm,F8)
直插灯珠的规格通常以其环氧树脂透镜的直径来命名。
- 3mm/5mm/8mm(F8)/10mm：这些数字代表灯珠的直径。例如，5mm直插灯珠就是指其“炮弹头”部分的直径为5毫米。它们是最常见的规格，广泛用于各种设备的指示灯。
- 草帽灯珠：因其外形像草帽而得名，发光角度比普通直插灯珠大，通常用于灯饰和一些广告字。
- Piranha（食人鱼）灯珠：拥有四个引脚，散热更好，亮度更高，常用于汽车尾灯。
如果需要了解更详细的
贴片LED灯珠的常见规格与型号介绍(如：2835,3030,5050)
贴片灯珠的型号通常用一个四位数字表示，代表其长和宽的尺寸（单位为0.1毫米）。
- 2835：尺寸为2.8mm×3.5mm。因其出色的散热设计和高性价比，成为目前照明领域应用最广的型号之一。
- 3030：尺寸为3.0mm×3.0mm。通常为中高功率器件，常用于路灯、工矿灯等户外和工业照明。EMC3030则是采用EMC支架的3030灯珠，耐热性和可靠性更高。
- 5050：尺寸为5.0mm×5.0mm。内部通常可以封装3颗芯片，因此常被用来制作RGB全彩灯珠，广泛用于灯带和装饰照明。
- 3528：尺寸为3.5mm×2.8mm。是早期的经典型号，现在多用于一些对亮度要求不高的指示性应用。
选择小技巧：在为项目选型时，不要只看型号。同样是2835灯珠，不同厂家、不同批次的芯片、荧光粉和支架材料都会导致其性能（亮度、显指、寿命）有天壤之别。务必向供应商索取详细的规格书，并进行样品测试。
典型应用领域分析：直插与贴片灯珠各擅胜场
了解了这么多技术差异，我们来看看它们在实际应用中是如何“各显神通”的。
直插灯珠的经典应用场景：户外显示屏、指示灯与交通信号灯
尽管贴片技术已成主流，但直插灯珠凭借其独特的优势，在某些领域依然不可替代。
- 户外全彩显示屏：直插灯珠亮度高、聚光性好，观看距离远，且其封装坚固，防水防潮性能易于处理，非常适合经受风吹日晒的户外环境。
- 设备指示灯：几乎所有家电、电子设备上的电源指示灯、状态指示灯，都使用了成本低廉、可靠耐用的直插LED。
- 交通信号灯/广告招牌：这些应用要求高亮度和长寿命，直插灯珠的成熟技术和低成本使其成为首选。
贴片灯珠的优势应用领域：室内照明、背光模组与高密显示
贴片灯珠的应用范围则更为广泛，几乎渗透到现代电子产品的方方面面。
- 室内商业照明：从筒灯、面板灯到灯带，贴片灯珠凭借其高光效、高显指和均匀发光的特性，成为绝对的主力。
- 背光模组：无论是手机、平板、笔记本还是液晶电视，其屏幕背后的光源都由无数颗微小的贴片LED组成。
- 小间距高清显示屏：对于室内高清大屏，需要极高的像素密度，只有体积小巧的贴片灯珠才能胜任。
根据MarketResearchFuture的预测，到2025年，全球LED照明市场中，SMD灯珠的市场份额预计将超过70%。这一数据充分说明了贴片技术在主流应用中的主导地位。
关于直插灯珠与贴片灯珠的常见问题
直插灯珠和贴片灯的区别到底是什么？最核心的区别在于封装和安装方式。直插灯珠带长引脚，穿过电路板焊接，体积大，适合手工或波峰焊；贴片灯珠无引脚，焊接在电路板表面，体积小，采用自动化回流焊，生产效率极高。
从性能角度看，直插灯珠和表贴哪个好？这取决于具体需求。如果你需要高亮度、聚光、成本低廉且对体积不敏感的应用（如户外指示灯），直插可能更合适。如果你追求高光效、均匀光、轻薄设计和自动化生产（如室内照明、消费电子），那么贴片（表贴）是更好的选择。综合来看，贴片灯珠在散热、光效和色彩一致性等关键性能上普遍优于直插。
直插灯珠和贴片灯珠在可靠性上有差异吗？有差异。贴片灯珠通过回流焊与PCB板形成牢固的面接触，其抗震动和冲击的能力通常优于只有两条细引脚支撑的直插灯珠。同时，自动化生产也减少了人工焊接带来的不确定性，使贴片灯珠的焊接可靠性更高。
如何为我的项目选择合适的灯珠类型？可以从以下几点考虑：
- 应用环境：室内还是户外？是否需要防水防潮？
- 光学要求：需要聚光还是泛光？对色彩一致性要求高吗？
- 结构设计：产品是轻薄型还是对空间不敏感？
- 生产预算与规模：是小批量试产还是大规模量产？
如果你依然感到困惑，不妨直接联系像恒彩电子这样拥有近二十年封装技术背景的专业厂家。我们的工程师可以根据你的具体需求，为你提供最专业的选型建议和解决方案。
