当您按下电视遥控器时，您有没有想过，是什么“看不见的光”在悄悄地传递指令？在过去的几年里，我们团队一直在和这种神奇的光打交道，深入研究它的每一个细节。它就是 IR LED，一种在现代科技中无处不在，却又常常被忽视的关键元件。这篇指南将带您揭开它神秘的面纱，从工作原理到实际应用，让您彻底明白这种“隐形力量”的强大之处。
什么是 IR LED？
IR LED 是什么意思？简单来说，它就是一种能发出红外光的发光二极管。这种光属于电磁波谱的一部分，但波长比我们眼睛能看到的红光还要长，所以我们是看不见它的。这就像收音机发出的无线电波一样，虽然看不见，但确实存在并传递着信息。
IR LED 的定义：一种发射红外光的半导体器件
IR LED（Infrared Light Emitting Diode）是一种半导体器件，当电流通过它内部的P-N结时，电子和空穴会复合，并以红外光子的形式释放能量。这个过程和普通LED发光很像，只是发出的光波长不同。正是这种特性，让它成为了红外通信、传感和夜视技术的核心。
为什么人眼看不到IR LED发光？
人眼的感光范围大约在400到700纳米（nm）之间，这个范围就是我们所说的“可见光”。而IR LED发出的光波长通常在700nm以上，比如常见的850nm和940nm。由于超出了人眼的感知极限，所以即使IR LED正在全力工作，我们在黑暗中也无法直接看到它发出的光束。
IR LED 与普通LED的核心区别
那么，IR LED和我们日常照明用的LED灯有什么不同呢？它们的核心区别可以总结为以下几点：
发光波长不同：普通LED发出的是可见光（如红、绿、蓝光），而IR LED发出的是不可见的红外光。
核心应用不同：普通LED主要用于照明和显示，比如家里的灯泡、手机屏幕。IR LED则主要用于数据传输（遥控器）、传感（接近传感器）和夜视辅助照明。
封装材料可能不同：为了让特定波长的红外光更好地透出，IR LED的封装材料和透镜设计有时会与普通LED有所区别。
总而言之，IR LED是一种特殊的LED，它专注于在“看不见”的战场上发挥作用。
IR LED 的核心工作原理与技术特点
了解了IR LED的基本概念后，我们来深入看看它到底是怎么工作的，以及它有哪些独特之处。其实，它的原理并不复杂，就像一个微型能量转换器，把电能高效地转化成了红外光能。

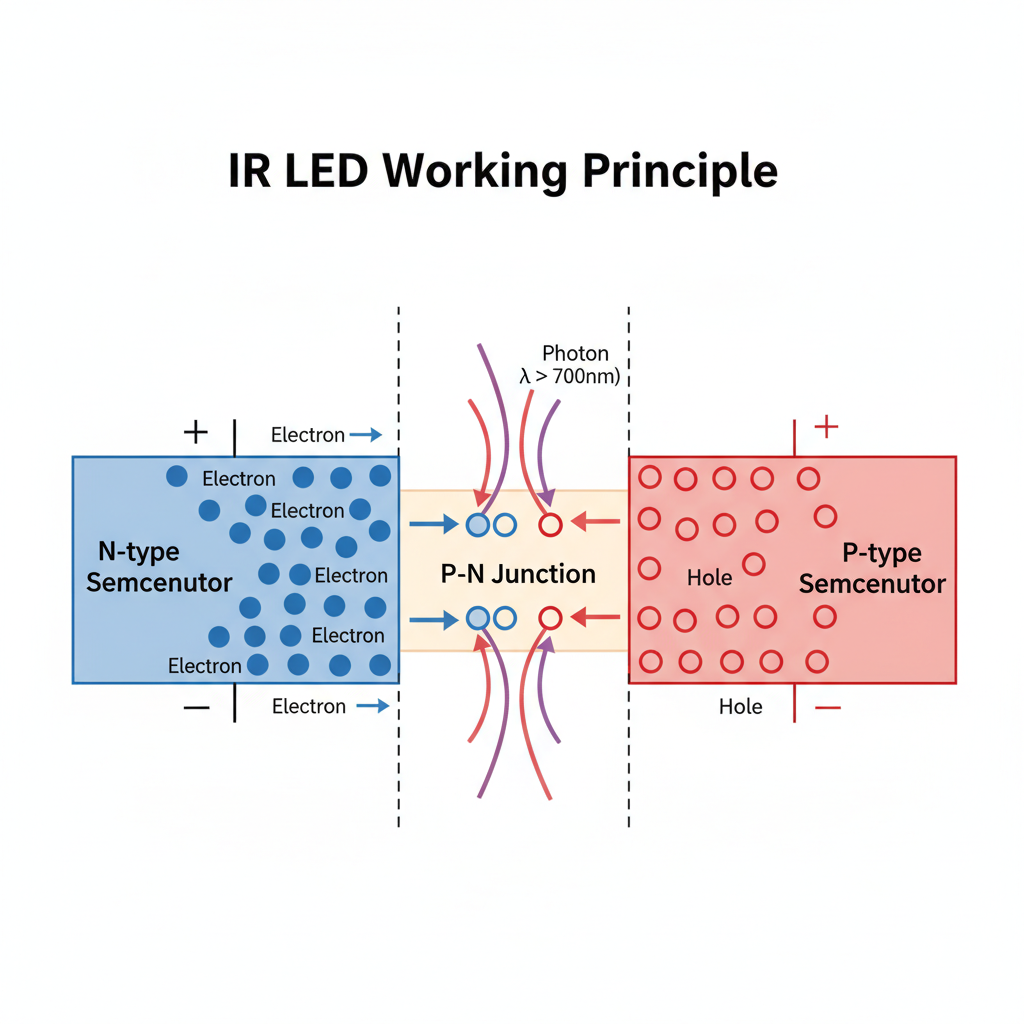

技术原理：P-N结的电子-空穴复合与红外光子辐射
IR LED的核心是一个由P型半导体和N型半导体组成的“P-N结”。当给它施加正向电压时，N区的电子会被推向P区，而P区的空穴则会流向N区。当它们在P-N结相遇时，就会发生“复合”，多余的能量便以光子的形式释放出来。通过精确控制半导体材料（如砷化镓GaAs或砷化铝镓AlGaAs），我们就能让释放出的光子能量恰好落在红外光谱范围内。
关键技术参数：波长、辐射强度与视角
选择合适的IR LED时，需要关注几个关键参数：
波长 (Wavelength)：单位是纳米(nm)，决定了红外光的“颜色”。常见的有850nm（夜视监控中会有轻微红曝）和940nm（几乎完全不可见，适用于遥控器）。
辐射强度 (Radiant Intensity)：单位是毫瓦/球面度(mW/sr)，表示IR LED向特定方向发射红外光的强度，强度越高，作用距离越远。
视角 (Viewing Angle)：单位是度(°)，指辐射强度达到峰值一半时的角度范围。视角越小，光束越集中，传输距离越远；视角越大，覆盖范围越广。
红外LED光源的独特优势
相比于传统的红外光源（如红外灯泡），IR LED具有许多无法比拟的优势：
高效率、低功耗：能将大部分电能转化为红外光，能耗极低。
响应速度快：开关速度可达纳秒级别，非常适合高速数据通信。
寿命长、可靠性高：使用寿命可达数万小时，且抗震动、耐冲击。
体积小、易集成：可以轻松集成到各种小型化电子设备中。
正是这些优势，让IR LED成为了现代电子产品中不可或缺的元件。
根据Global Market Insights在2023年的报告，全球红外LED市场规模约为13.5亿美元，并预计到2027年将增长到20.1亿美元，年均增长率高达8.4%。
这充分说明了市场对IR LED技术的高度认可和持续增长的需求。
IR LED 与传统LED的区别：技术对比
虽然IR LED和传统LED都属于“发光二极管”家族，但它们就像是专攻不同领域的兄弟，各自有着鲜明的特点和使命。搞清楚它们的区别，能帮助我们更好地理解和应用这两种技术。

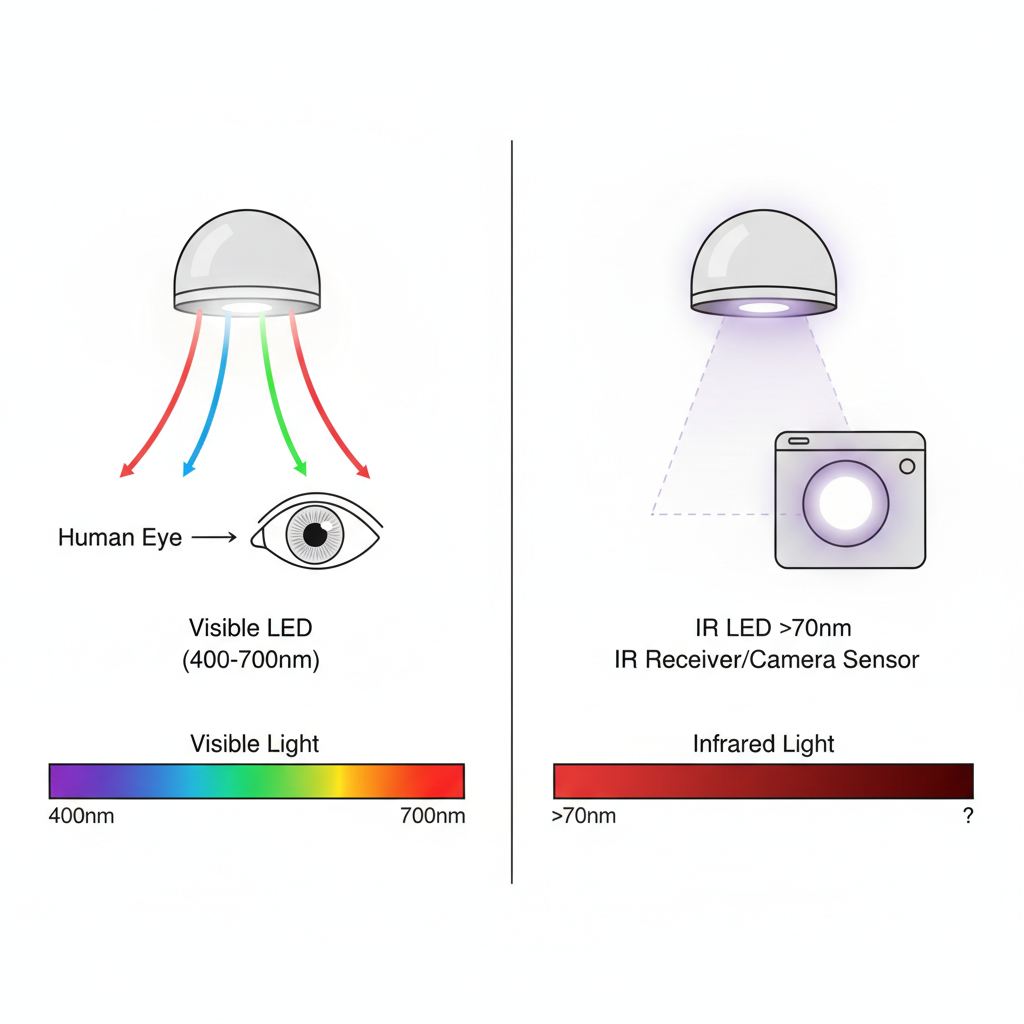

发光光谱对比：红外光谱 vs 可见光谱
这是两者最根本的区别。就像前面提到的，我们的眼睛只能看到波长在400-700nm范围内的光。传统LED通过不同的半导体材料组合，可以发出这个范围内的各种颜色光，比如红色、绿色、蓝色，组合起来还能形成白光，主要目标就是“被看见”。
而IR LED则专注于700nm以上的红外光谱，例如850nm、940nm等。它的设计初衷恰恰是“不被看见”，而是作为一种功能性的信号源或能量源，被特定的接收器（如摄像头传感器、红外接收头）感知。
核心应用领域差异：传感/通信 vs 照明/显示
由于发光光谱的不同，它们的应用领域也大相径庭：
| 特性 | IR LED | 传统LED (可见光) |
|---|---|---|
| 主要功能 | 信号传输、传感、夜视补光、检测 | 照明、显示、指示 |
| 典型应用 | 遥控器、安防摄像头、光电开关、血氧仪 | LED灯泡、电视屏幕、交通信号灯、手机闪光灯 |
| 交互对象 | 红外接收器、摄像头CMOS/CCD | 人眼 |
可以说，传统LED服务于我们的视觉世界，而IR LED则构建了一个我们看不见的、充满数据和感知的“红外世界”。
驱动电路与散热设计的不同考量
在设计层面，虽然irled 驱动电路和普通LED驱动电路都常用恒流源，但侧重点不同。IR LED常用于脉冲模式（比如遥控器发射信号时），需要在瞬间提供较大的峰值电流，因此驱动电路必须具备快速的开关响应能力。
此外，高功率的IR LED在工作时也会产生大量热量，而这些热量无法通过“发光”来散发。因此，其散热设计尤为重要，直接关系到辐射效率和使用寿命。相比之下，可见光LED虽然也需要散热，但其能量一部分以可见光形式散发，散热压力在某些低功率应用中会稍小一些。
对于高功率IR LED应用，散热基板的设计和导热材料的选择至关重要。一个优秀的散热方案不仅能延长LED寿命，还能保证其在高温环境下辐射功率的稳定性。
IR LED 在各行业中的关键应用场景
IR LED的“隐形”特性让它在许多我们意想不到的地方默默发挥着关键作用。从家里的客厅到高精尖的汽车技术，处处都有它的身影。
安防监控领域：夜视摄像头的红外照明技术
这是IR LED最广为人知的应用之一。当环境光线不足时，监控摄像头会自动切换到夜视模式，并启动周围的IR LED阵列。这些LED会发出人眼看不见的红外光，照亮整个监控区域。摄像头内部的感光元件（CMOS或CCD）对红外光非常敏感，能够清晰地捕捉到被红外光照亮的画面，从而实现在全黑环境下的24小时监控。
根据Technavio在2023年的数据，红外LED在安防和自动化监控中的应用占到了全球IR LED市场的45%，是其最大的应用市场。
消费电子领域：电视遥控器与智能家居传感器
你每天使用的电视、空调遥控器，其前端那个小小的“灯泡”就是一个IR LED。当你按下按钮时，它会快速闪烁，将控制指令编码成一系列红外光脉冲发送出去，被电视或空调的接收器解码执行。
此外，在智能家居中，许多设备也离不开IR LED。比如扫地机器人的防跌落传感器，就是通过向下发射红外光，并检测反射回来的信号强度来判断前方是否有台阶。还有一些智能门锁的人体感应功能，也是利用了红外技术。
汽车行业：自动驾驶激光雷达（LiDAR）与夜视系统
在现代汽车技术中，IR LED扮演着越来越重要的角色。在高级驾驶辅助系统（ADAS）和自动驾驶技术中，激光雷达（LiDAR）系统常使用高功率的脉冲红外激光二极管（一种特殊的IR LED）来探测周围环境，构建3D地图。
同时，一些高端车型的夜视系统也采用主动红外技术，通过IR LED发射红外光束照亮前方道路，再由红外摄像头捕捉图像，将人眼在黑夜中难以看清的行人或障碍物清晰地显示在屏幕上，大大提升了夜间行车的安全性。
医疗设备：脉搏血氧仪与理疗设备中的红外传感器
在医疗领域，我们常见的指夹式脉搏血氧仪就是IR LED的精妙应用。它同时使用一个红光LED和一个红外LED（IR LED）照射手指，通过检测穿透手指后两种光的不同吸收率，来计算出血液中的氧饱和度。此外，一些红外理疗设备也利用特定波长的红外光进行热疗，促进血液循环，缓解肌肉疼痛。
深入解析：IR LED 驱动与控制技术
仅仅有一颗高性能的IR LED是不够的，如何精确、稳定地驱动和控制它，才是发挥其全部潜能的关键。一个设计精良的驱动电路，是IR LED应用成功的基石。
恒流驱动电路：确保稳定性的关键
为什么需要恒流驱动？因为LED的亮度（或辐射强度）与通过它的电流大小直接相关，而非电压。如果直接用一个恒定的电压源来驱动，微小的电压波动或温度变化都可能导致电流剧烈变化，轻则亮度不均，重则瞬间烧毁LED。
恒流驱动电路可以确保无论输入电压如何变化，流过IR LED的电流始终保持恒定。这不仅保证了其输出功率的稳定性，也极大地延长了其使用寿命。对于需要稳定红外光源的传感和测量应用来说，恒流驱动是必不可少的。
红外脉冲驱动技术：实现高强度、低功耗通信
在很多应用中，IR LED并不需要持续发光，比如遥控器和一些数据通信场景。这时，ir led 红外脉冲驱动技术就派上了用场。通过让IR LED在极短的时间内（微秒甚至纳秒级别）以远超其额定持续电流的峰值电流工作，可以获得极高的瞬时辐射强度，从而实现更远的传输距离。
由于工作时间极短，总的平均功率很低，所以既不会过热损坏LED，又能实现节能。这种“好钢用在刀刃上”的驱动方式，是红外通信领域的核心技术之一。
电路设计常见问题与解决方案
在设计IR LED驱动电路时，工程师们常常会遇到一些挑战：
过冲与振荡：在高速开关应用中，电路中的寄生电感和电容可能会导致电流过冲，损坏LED。解决方法通常是在电路中加入缓冲网络（Snubber circuit）或优化PCB布局。
电磁干扰（EMI）：高速开关的驱动电路会产生电磁辐射，可能干扰到周围的其他电子设备。通过增加滤波电路、使用屏蔽罩和合理的接地设计可以有效抑制EMI。
热管理问题：高功率IR LED在脉冲模式下瞬时产热巨大，必须有高效的散热路径。确保LED焊盘与PCB之间有良好的导热连接，并使用散热片或风扇是常见的解决方案。
作为专业的LED灯珠生产厂家，恒彩电子不仅提供高品质的IR LED产品，还能为客户在驱动电路设计和应用上提供专业的技术支持。
专业指南：IR LED 的仿真、测试与调试方法
从理论设计到最终产品，中间离不开仿真、测试和调试这三个关键环节。对于看不见摸不着的红外光，这些步骤显得尤为重要。
电路仿真工具应用（如 LTspice）
在动手焊接电路板之前，进行ir led仿真是现代电子设计的标准流程。使用像LTspice、PSpice这样的电路仿真软件，工程师可以：
验证驱动电路的性能：可以模拟电路在不同输入电压和负载下的电流、电压波形，检查恒流效果、开关速度和稳定性。
分析瞬态响应：对于脉冲驱动，可以精确分析电流的上升/下降时间、过冲大小，提前发现潜在问题。
进行热仿真：一些高级仿真工具还可以结合热模型，预测IR LED工作时的结温，帮助优化散热设计。
通过仿真，可以在早期发现并解决大部分设计缺陷，大大缩短研发周期，节约成本。
如何进行 IR LED 的色度检测与光谱分析
“色度”这个词通常用于可见光，但对于IR LED，我们关心的是它的“光谱特性”。ir led色度检测实际上是指测量其光谱功率分布、峰值波长和光谱半宽（FWHM）。这需要专业的设备，如光谱分析仪或光功率计。
光谱分析仪：可以精确测量出IR LED在不同波长下的光功率分布，绘制出光谱图，从而得到准确的峰值波长和光谱纯度。
积分球：配合光谱仪使用，可以测量IR LED的总辐射通量，即向所有方向发射的总红外光功率。
红外探测卡：一种简单的ir led卡检测工具，当有红外光照射时，卡片上的特定区域会发亮，可以用来粗略判断IR LED是否在工作以及光斑的大致形状。
性能测试中的关键指标与标准
在产品化阶段，需要对IR LED及其系统进行一系列严格的测试，以确保其性能符合设计要求。关键测试指标包括：
正向电压 (Vf)：在额定电流下，IR LED两端的电压降。
辐射强度 (Iv)：在特定角度和电流下的辐射功率。
视角 (2θ1/2)：辐射强度为峰值一半时的夹角。
响应时间 (Tr/Tf)：从关断到开启，或从开启到关断所需的时间。
可靠性测试：包括高温高湿老化测试、冷热冲击测试等，以验证其长期工作的稳定性。
在选择IR LED供应商时，务必确认其产品是否经过了严格的可靠性测试，并能提供完整的测试数据报告。这是保证最终产品质量的基础。
关于 IR LED 的常见问题解答
在这里，我们整理了一些关于IR LED最常见的问题，并给出简明扼要的回答。
IR LED 对人体有害吗？
一般来说，消费电子产品中使用的低功率IR LED是安全的。但对于高功率的IR LED，尤其是一些工业或医疗应用中的红外激光二极管，其发出的高强度红外光可能对眼睛的视网膜造成伤害。因此，切勿直视正在工作的高功率红外光源。
如何判断一个 IR LED 是否在工作？
由于人眼看不见红外光，我们可以借助一些工具。最简单的方法是打开手机的摄像头，对准IR LED（比如遥控器的发射端）。当IR LED工作时，你会在手机屏幕上看到一个紫色或白色的亮点，因为手机摄像头对红外光敏感。
IR LED 的使用寿命有多长？
在合适的驱动电流和良好的散热条件下，高质量的IR LED寿命非常长，通常可以达到2万到5万小时以上。影响其寿命的主要因素是工作电流、结温和环境湿度。
IR LED 和插件LED有什么异同点？
ir led和插件 led一样吗？这是一个常见问题。它们有相同之处，也有关键区别：
相同点：两者都是发光二极管，基本工作原理相同。在封装形式上，IR LED也可以是插件式（DIP）或贴片式（SMD）。
不同点：最核心的区别是发光波长，一个在红外区，一个在可见光区。这导致了它们的应用领域完全不同，IR LED用于传感和通信，而插件LED（通常指可见光）用于指示或照明。
IR LED——不可见光背后的驱动力
从简单的电视遥控器到复杂的自动驾驶系统，IR LED以其“隐形”的优势，在现代科技中扮演着不可或缺的驱动角色。它不仅是连接物理世界与数字世界的桥梁，更是许多创新技术得以实现的基础。
我们深入探讨了IR LED的工作原理、核心应用、驱动技术以及测试方法，希望能帮助您全面理解这一神奇的元器件。技术的进步永无止境，IR LED的应用前景依然广阔，未来将在物联网、人工智能和生物识别等领域发挥更大的作用。
