0805封装尺寸： 标准尺寸为 2.0mm x 1.25mm。
0805封装功率： 一般在 0.1W 至 0.5W 之间，具体取决于元件类型和设计。
是贴片元件吗？ 是的，0805封装属于标准的表面贴装元件（SMD），专为自动化贴片工艺设计。
主要应用： 广泛用于LED灯珠、电阻、电容等，尤其在汽车电子、消费电子和工业控制领域。
与0603封装的区别： 0805封装比1.6mm x 0.8mm的0603封装更大，功率处理能力更强，焊接也更容易。
0805封装的高度： 通常在1.1mm左右，但不同厂家和型号会有细微差别。
作为一名在LED行业摸爬滚打了多年的工程师，我经常被问到：“这个0805到底是什么意思？”其实，这个看似简单的数字背后，藏着电子产品设计的大学问。从微小的手机指示灯到复杂的汽车仪表盘，0805封装无处不在。它不仅是一个尺寸代号，更代表着性能、成本和制造工艺的完美平衡点。今天，我们就来彻底揭开它的神秘面纱。
一、什么是0805封装？全面解读其定义与核心特性
你可能经常听到“0805”这个词，但它到底代表什么呢？简单来说，它是一种在电子制造业中广泛使用的元件封装规格。这个代号直接关联到元件的物理尺寸，是工程师和采购人员沟通的“通用语言”。理解了它，你就掌握了进入微型电子世界的一把钥匙。
0805封装的官方定义：不止是尺寸（2.0mm x 1.25mm）
“0805”这个命名源于英制单位，代表其长度约为0.08英寸，宽度约为0.05英寸。换算成我们更熟悉的公制单位，其标准尺寸就是 2.0mm x 1.25mm。这个尺寸不大不小，刚刚好。它足够小，可以满足现代电子产品对高密度的追求；同时又足够大，方便自动化设备进行贴片生产和人工焊接维修，实现了微型化和可制造性之间的绝佳平衡。
作为表面贴装元件（SMD）的关键特性
0805封装是典型的表面贴装元件（Surface Mount Device, SMD）。与传统的插针式元件不同，SMD元件没有长长的引脚，而是直接焊接在电路板（PCB）的表面。这种设计带来了革命性的变化：
高集成度： 大大缩小了元件的占板面积，让电路板可以做得更小、更轻薄。
自动化生产： 非常适合高速贴片机进行自动化生产，极大地提高了生产效率并降低了成本。
优异的高频性能： 由于引脚短，寄生电感和电容更小，在高频电路中表现更佳。
为何0805封装在电子制造业中如此重要？
0805封装之所以能成为市场的主流，是因为它在性能、成本和工艺成熟度之间找到了一个“甜蜜点”。根据《中国电子元件行业协会 2023》的数据，0805封装的市场占比高达35%，远超0603和0402封装。这证明了它在LED、电阻、电容等多个领域的广泛适用性和市场认可度。无论是成熟的消费电子产品，还是对可靠性要求极高的汽车和工业领域，0805封装都凭借其稳定表现占据了一席之地。
二、技术细节：0805封装尺寸、高度与功率详解
了解了0805封装的基本概念后，我们再深入挖掘一些工程师和设计师最关心的技术参数。这些细节直接决定了产品设计的成败，包括电路板的布局、散热设计以及整体的电气性能。对于像0805封装LED灯珠这样的发光元件，这些参数更是至关重要。
0805封装标准尺寸与公差范围
虽然我们说0805封装的标准尺寸是2.0mm x 1.25mm，但在实际生产中，总会存在一定的公差。通常，其尺寸公差会控制在±0.1mm到±0.2mm之间。这个微小的差异在设计PCB焊盘时必须考虑进去。一个设计良好的焊盘不仅能确保焊接牢固，还能利用表面张力帮助元件在焊接过程中自动对准中心，提高生产良率。
高度差异及其对电路板设计的影响
除了长和宽，0805封装的高度也是一个关键参数。对于LED灯珠、钽电容等元件，高度通常在0.8mm到1.3mm之间变化。这个参数在空间受限的设计中尤为重要，比如在超薄的手机、可穿戴设备或紧凑的模块中。设计师必须确保元件高度不会与外壳或其他组件发生物理干涉。同时，不同的高度也会影响元件的散热性能。
0805封装的额定功率范围（0.1W-0.5W）与功率限制
功率是衡量一个元件能安全承受多大电能的指标。0805封装的额定功率通常在 0.1W（1/10W）到0.5W（1/2W） 之间。例如，常见的0805贴片电阻功率为1/8W（0.125W），而一些特殊的0805封装LED灯珠则可以处理更高的功率。
工程师小贴士： 在设计电路时，千万不要让元件在满额定功率下长期运行。通常建议留出至少30%-50%的余量，这样可以大大提高产品的可靠性和使用寿命，避免因过热导致的性能衰减或损坏。
三、材料分析：0805封装在不同元件中的应用
0805封装本身只是一种尺寸标准，但它可以“包装”各种不同的电子元件。从我们恒彩电子生产的LED灯珠，到电路中不可或缺的电容和电阻，0805封装都扮演着重要角色。不同的“内芯”决定了它在电路中的具体功能。

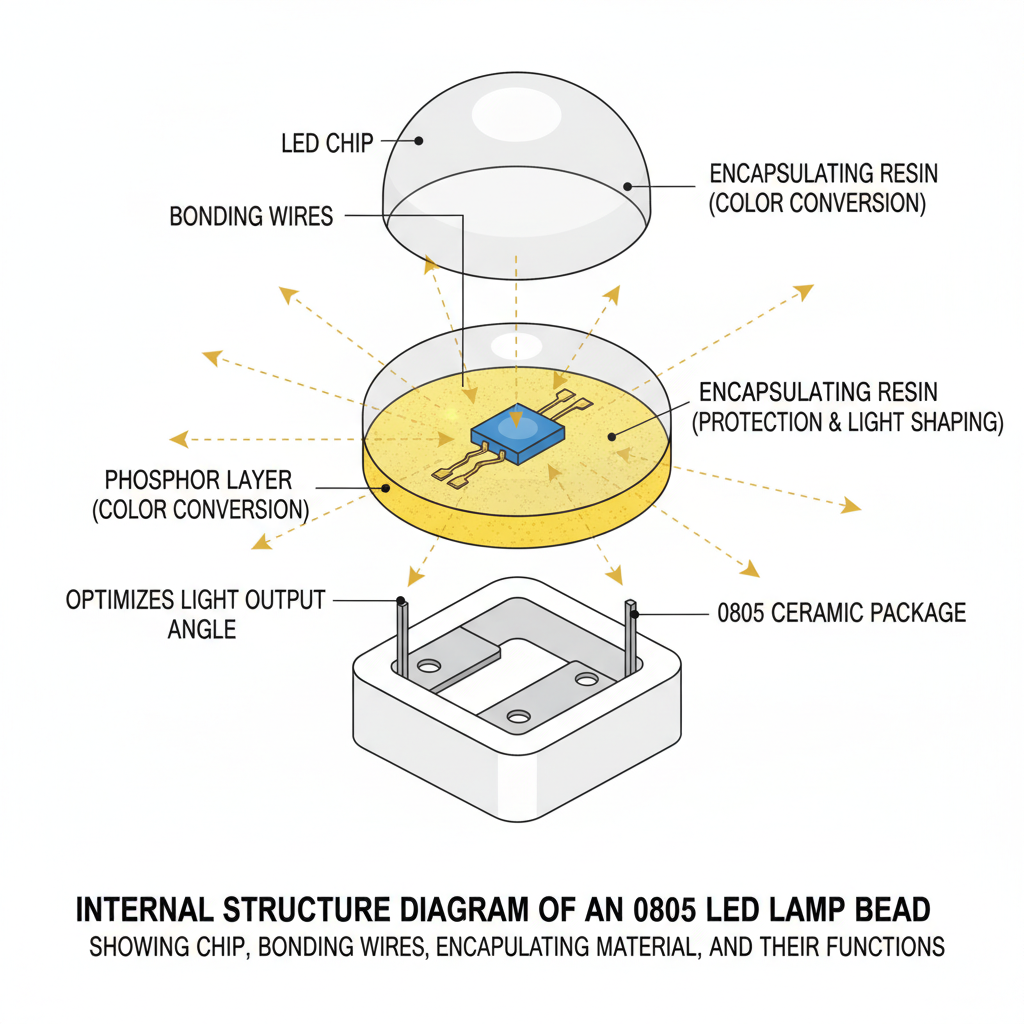

0805封装LED灯珠的结构与材料特性
对于 0805封装LED灯珠 来说，这个小小的躯壳内包含了发光芯片、固晶胶、键合线和荧光粉等精密部件。封装的主要作用是保护脆弱的芯片，同时通过特殊的光学设计来优化出光角度和光效。高质量的封装材料能提供更好的散热性能和抗硫化能力，确保LED灯珠即使在恶劣环境下也能保持长久的亮度和色彩稳定性。
钽电容与0805封装的关系：高密度电路的关键
你可能听过“钽电容0805封装”这个说法。钽电容以其单位体积内能提供极高电容量而闻名，非常适合用于空间紧张的高密度电路。将钽电容用0805封装，可以在有限的PCB面积上实现强大的滤波或储能功能。这在智能手机、笔记本电脑等对空间要求极为苛刻的产品中非常常见。
电阻与其他被动元件的0805封装应用
除了LED和电容，最常见的0805元件莫过于贴片电阻了。0805封装的电阻因其功率适中、尺寸标准，成为了绝大多数电子电路中的首选。它的焊接和检测都非常方便，无论是大规模自动化生产还是小批量手工焊接，都能轻松应对。此外，电感、保险丝等被动元件也常采用0805封装，使其成为电子世界名副其实的“万金油”。
四、关键对比：0805封装 vs 0603、0402封装
在电子元件微型化的浪潮中，比0805更小的封装，如0603（1.6mm x 0.8mm）和0402（1.0mm x 0.5mm）也越来越普及。那么，在设计时该如何选择呢？这需要综合考虑空间、功率和生产工艺。
| 特性 | 0402封装 | 0603封装 | 0805封装 |
|---|---|---|---|
| 尺寸 (mm) | 1.0 x 0.5 | 1.6 x 0.8 | 2.0 x 1.25 |
| 典型功率 | 1/16 W | 1/10 W | 1/8 W |
| 焊接难度 | 高 | 中等 | 低 |
| 适用场景 | 手机、可穿戴设备 | 消费电子、模块 | 汽车、工业、通用 |
尺寸与空间占用对比：0805与0603封装的差异
最直观的区别就是尺寸。0603封装的面积大约只有0805的一半，而0402则更小。当你的产品追求极致轻薄，比如设计一款智能戒指或微型传感器时，0603甚至0402会是更好的选择。但如果PCB空间相对充裕，选择0805则能换来更强的功率处理能力和更低的生产难度。
功率处理能力与散热性能比较
元件的尺寸与其散热能力息息相关。更大的表面积意味着更好的散热效果。因此，在相同技术水平下，0805封装的元件通常能比0603和0402封装承受更高的功率。当你需要驱动一颗亮度较高的指示灯，或者电路中的某个电阻需要耗散更多热量时，0805封装显然是更安全、更可靠的选择。
制造工艺（SMT）的适配性与焊接难度分析
越小的元件，对贴片机的精度要求越高，焊接工艺的挑战也越大。0402元件在过回流焊时，由于两端受热不均，很容易出现“立碑”现象（一端翘起），导致焊接失败。
相比之下，0805封装的尺寸较大，对SMT工艺的容忍度更高，焊接良率也相对更高。对于手动返修或原型制作来说，焊接0805元件要比焊接0603和0402容易得多，这也是它在许多研发和中小批量生产中备受青睐的原因。
五、0805封装的核心应用领域与行业案例
凭借其综合优势，0805封装已经渗透到我们生活的方方面面。从日常的家电到尖端的工业设备，你都能找到它的身影。尤其是在LED照明和显示领域，0805封装更是发挥着不可或缺的作用。
在汽车电子中的应用（仪表盘、车灯）
汽车行业对电子元件的可靠性要求极为严苛。0805封装的元件尺寸适中，焊点牢固，能够很好地耐受振动和温度变化。因此，在汽车仪表盘的背光、车内氛围灯、中控按钮指示灯等场景中，0805封装LED灯珠 得到了广泛应用。它的亮度和寿命都能满足车规级标准，确保在整个汽车生命周期内稳定工作。
在消费电子与显示屏中的高密度应用
在智能电视、显示器和各种智能家居设备中，0805封装的LED被用作状态指示灯（如电源、网络连接等）。它的尺寸和亮度恰到好处，既能清晰地传递信息，又不会因为太亮而分散用户的注意力。在一些需要均匀背光的LCD屏幕中，由0805 LED组成的阵列也能提供稳定可靠的光源。
根据《LED行业市场报告 2024》的数据显示，在工业控制和汽车电子领域，0805封装因其可靠性和成熟的供应链，其平均价格和市场需求持续保持稳定增长。
在工业控制设备中的可靠性表现
工业设备的工作环境通常比消费产品恶劣得多，可能面临高温、高湿、粉尘和振动等挑战。0805封装的元件由于其成熟的工艺和坚固的物理结构，在工业PLC、变频器、传感器和控制面板中表现出了极高的可靠性。像 恒彩电子 这样的专业制造商，会通过严格的质量控制流程，确保每一颗0805封装的LED灯珠都能满足工业级的严苛标准。
六、关于0805封装的常见问题解答
1. 0805封装是贴片吗？绝对是。0805封装是为表面贴装技术（SMT）而生的标准封装之一，属于典型的贴片元件（SMD），可以通过自动化设备高效地焊接在电路板表面。
2. 0805封装LED灯珠适用于哪些领域？非常广泛！它适用于汽车电子（仪表盘、按钮背光）、消费电子（电视、路由器的指示灯）、工业设备（状态指示）、智能家居以及商业显示屏等几乎所有需要指示或小范围照明的场合。
3. 0805封装的功率一般是多大？对于普通的贴片电阻，功率通常是1/8W（0.125W）。对于LED灯珠，功率范围则更广，一般在0.1W到0.5W之间，具体取决于芯片技术、荧光粉和散热设计。选择时务必查阅具体的产品规格书。
七、0805封装的技术价值与应用总结
经过全面的分析，我们可以看到，0805封装并非某项尖端技术，但它凭借其在尺寸、功率、成本和制造工艺上的完美平衡，成为了电子制造业中不可或缺的基石。
核心优势回顾：尺寸、功率与成熟度的完美平衡
0805封装的核心价值在于“恰到好处”。它不像0402那样对工艺要求苛刻，也不像更大封装那样占用宝贵的PCB空间。它为设计师提供了一个可靠、高效且极具成本效益的选择，能够应对从消费级到工业级的大部分应用场景。
如何根据技术需求判断是否选择0805封装
选择哪种封装，取决于你的项目需求：
如果空间极其宝贵： 考虑0603或0402。
如果对功率和散热有一定要求： 0805是稳妥的选择。
如果优先考虑生产成本和可靠性： 0805无疑是最佳方案。
如果需要手动焊接或维修： 0805的友好度远高于更小的封装。
