3535灯珠是一种表面贴装型(SMD)LED器件，其名称直接来源于其标准封装尺寸:长宽均为
即3.5mmx3.5mm)。这种标准化封装使其在照明设计中兼具紧凑性与高功率潜力，成
高效照明解决方案的关键元件。
一、核心技术特点
1.高光效与亮度
光效普遍达100流明/瓦以上，陶瓷基板版本更突破200流明/瓦。
·双芯设计可进一步提升单颗灯珠亮度，满足高流明输出需求。
2.卓越散热性能
·陶瓷基板版本导热系数达8W/m K比传统铝基板散热效率提升300%,连续工作1000
衰<3%。
低温升特性支持40oC~150o℃宽温域工作，适应极端环境。
3.长寿命与稳定性
普遍寿命超50000小时，降低维护成本。
陶瓷封装抗腐蚀，抗静电(部分型号耐压1800V)话用于工业级场景。

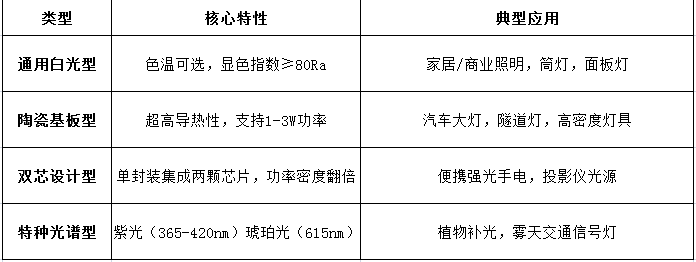

二、主流类型与应用场景
三、选型关键指标
1.功率与电压:常见0.5W-3W,工作电压2.8-3.4V(依芯片方案而定);
2.热阻值:陶瓷基板可≤10C/W,直接影响散热设计；
3.光谱参数:特殊场景需关注波长(如植物灯需380nm紫光);
4.防护等级:户外用途需IP65以上防水防尘认证。
四、行业趋势与创新
智能化:双色温陶瓷基3535灯珠支持2700K~5600K无级调光，适配智慧路灯。
超薄化:0.13mm封装厚度提升灯具设计灵活性。
高可靠性:激光焊接技术提升高温高湿环境稳定性。
提示:陶瓷基3535虽单价高30%,但2年节电收益可抵消成本差，选购时需鉴别3535LED灯珠凭借尺寸与性能的完美平衡，已成为从家居照明到特种工业光源的的技术，正推动照明系统向高效化、智能化、微型化加速演进。
