led照明封装和led显示屏封装有区别吗(差异解析)

嗨，朋友们！说到LED，你是不是立刻想到家里亮堂堂的灯，或者街上、商场里那些炫酷的大屏幕？没错，LED技术已经渗透到我们生活的方方面面了。但你有没有想过，同样是LED，它在“照明”和“显示”这两个领域里，背后的“封装”技术会不会有什么不一样呢？今天，咱们就来好好聊聊这个话题。

LED封装到底是什么？它为什么这么重要？

你可能对“封装”这个词有点陌生，觉得它听起来很专业、很技术。别担心，咱们用大白话来说。想象一下，LED芯片就像一颗非常小的发光“心脏”，它自己是不能直接工作的，需要一个“外壳”来保护它，连接电路，并且帮助它把光发射出去。这个“外壳”和整个“穿衣服”的过程，就是LED封装。

为什么封装这么重要呢？你可以把它看作是LED芯片从“裸奔”到“穿戴整齐”的关键一步。它直接决定了LED产品的亮度、寿命、色彩、散热能力，甚至成本！咱们国家在LED封装领域可是个大玩家，全球大概80%的LED器件封装都集中在这里呢[3]。所以说，封装技术的好坏，直接影响了我们用到的LED灯和LED显示屏的性能，超过70%的产品性能都是由它决定的[3]。

LED照明封装：点亮你的生活，需要哪些“秘密武器”？

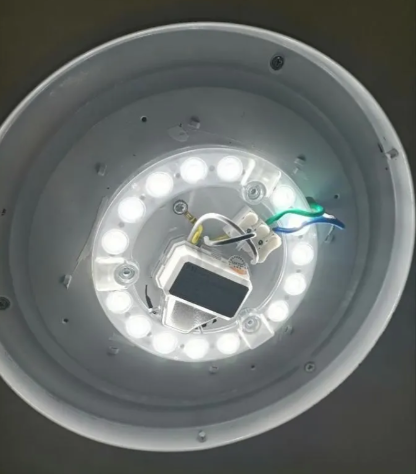

咱们先来说说LED照明封装。它的主要任务，就是提供稳定、高效、高质量的光源，让我们的房间更亮，街道更安全，工厂工作更有效率。

照明封装的核心追求：

• 高光效和高亮度： 照明产品最基本的要求就是亮，而且要省电。所以封装时会特别注重怎么让LED芯片发出的光更多地被利用起来，减少损耗。

• 长寿命和高可靠性： 谁也不想家里的灯泡老是坏，对吧？照明LED需要长时间稳定工作，所以封装材料和工艺都得特别耐用、可靠。

• 出色的散热性能： LED工作时会产生热量，如果热量散不出去，不仅会影响亮度，还会大大缩短寿命。所以，照明封装对散热设计非常讲究，比如会用导热性好的材料，设计特殊的散热结构。

• 精准的色温和显色指数： 你可能听说过“暖白光”和“冷白光”，这就是色温。显色指数（CRI）则是衡量光源还原物体真实颜色的能力。照明封装需要根据不同的应用场景，精确控制这些光学参数，让光线更舒适、更真实。

• 光型设计： 有些灯需要把光集中在一个方向（比如射灯），有些则需要把光均匀地散开（比如面板灯）。照明封装会通过透镜、反射罩等设计，来控制光的分布，达到理想的光型。

常见的照明封装形式（简单提一下）：

虽然照明领域也有COB（Chip On Board）这个词，但它和显示屏里的COB在具体技术细节和目的上有所不同。照明用的COB通常是指把多个LED芯片直接集成在一个基板上，形成一个大面积的光源，这样可以简化灯具设计，提高光效和散热。还有一些单颗大功率LED封装，用在路灯、投光灯等对亮度和射程要求高的场合。

!

LED显示屏封装：呈现精彩视界，有哪些“黑科技”？

接下来，咱们聊聊LED显示屏封装。它的任务可就复杂多了，不仅要发光，还要把光“组合”成各种各样的图像和视频，呈现在我们眼前。

显示屏封装的核心追求：

• 超小像素间距和高清晰度： 显示屏最直观的就是清晰度，像素点越小，画面就越细腻。所以，显示屏封装技术一直在追求把LED芯片做得更小，排列得更紧密。

• 色彩均匀性和一致性： 想象一下，一个显示屏如果颜色深一块浅一块，或者每个像素点的亮度都不一样，那画面得多糟糕？显示封装需要确保每个LED芯片发出的光在颜色和亮度上都高度一致。

• 高刷新率和高对比度： 刷新率高，画面才流畅，看视频、玩游戏才不会卡顿。高对比度则能让画面更有层次感。

• 宽视角： 无论你从哪个角度看显示屏，画面都得清晰可见，不能出现偏色或者亮度衰减。

• 强大的防护性： 尤其是户外大屏幕，得能经受风吹日晒雨淋，还得防撞、防静电。室内小间距屏幕也需要防磕碰、防潮湿。

主流的显示屏封装技术大盘点：

LED显示屏发展到现在，已经形成了好几种主要的封装工艺，比如SMD、COB和IMD等等。

SMD封装技术：传统与革新

SMD，全称是“Surface Mounted Device”，翻译过来就是“表面贴装器件”。这是目前室内全彩LED显示屏最常用的技术之一。

SMD怎么工作的？

简单来说，SMD技术是把红、绿、蓝三种颜色的LED芯片，先各自封装成一颗颗非常小的“灯珠”（就是我们常说的LED灯珠），然后把这些灯珠焊接到PCB（电路板）上，组成一个个单元模组，最后再把这些模组拼接起来，就成了一整块LED显示屏[6, 16]。

SMD的特点：

• 发展成熟： SMD技术已经有几十年的历史了，非常成熟，成本相对较低。

• “点光源”效果： 因为每个灯珠都是独立发光的，所以SMD屏幕看起来会有点像由一个个小点组成的画面[6, 16]。

• 容易维修： 如果某个灯珠坏了，可以单独更换，维修起来比较方便。

SMD的局限性：

• 防护性稍弱： 裸露的灯珠比较容易受到磕碰、灰尘和潮湿的影响。

• 像素间距受限： 随着像素间距越来越小，SMD灯珠的尺寸也需要不断缩小，这在技术上会有一些挑战。

• 颗粒感： 在近距离观看时，可能会感觉到画面有颗粒感[6, 16]。

GOB：SMD的改良版

为了解决SMD防护性弱的问题，一些厂商在SMD技术上进行了改良，推出了GOB（Glue On Board）技术。GOB就是在SMD模组的表面覆盖一层特殊的胶水，形成一层保护膜，这样可以大大提高屏幕的防潮、防尘、防撞击能力，让SMD屏幕也能在一些更严苛的环境下使用。

COB封装技术：显示新趋势

COB，全称是“Chip On Board”，也就是“芯片板上封装”。这可是近几年中高端显示市场的一大热门，被认为是未来显示屏的发展趋势。

COB怎么工作的？

COB技术跟SMD完全不一样。它不是先把芯片做成灯珠，而是直接把LED发光芯片（裸芯片）焊接在PCB板上，然后用一层特殊的树脂胶整体覆盖封装起来，形成一个单元模组。

COB的特点和优势：

• “面光源”效果，无颗粒感： 因为芯片被整体覆膜，光线经过散射和折射后，会变成一种“面光源”效果。所以，COB屏幕看起来画面更柔和、更细腻，即使近距离观看也没有颗粒感，对眼睛也更友好，适合长时间近距离观看。

• 超高防护性： 整体封装的结构让COB屏幕具备了防潮、防尘、防撞击、防静电等多种防护能力，非常坚固耐用。

• 更好的散热： 芯片直接贴在PCB板上，散热路径更短，散热效率更高，这有助于提高屏幕的稳定性和寿命。

• 实现更小像素间距： COB技术可以直接集成更小的芯片，轻松实现P1.0以下的小间距显示，甚至用于Mini LED（P1.0以下）和Micro LED（P0.3以下）等超高清显示产品[8, 18]。Mini LED背光应用已经量产了呢。

COB的应用：

COB技术特别适合用在对显示效果、防护性和可靠性要求极高的场景，比如高端会议室、指挥中心、广电演播室、影院屏幕，以及未来的智能穿戴设备（Micro LED）等。

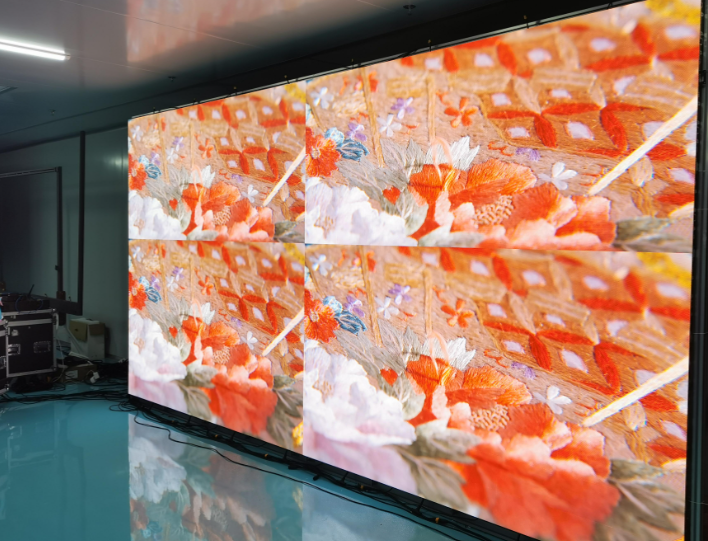

COB显示屏

IMD封装技术：介于两者之间

IMD，全称是“Integrated Matrix Device”，意思是“集成矩阵器件”。它是一种介于SMD和COB之间的封装技术。你可以理解为它把多个SMD灯珠微缩集成到一个小封装单元里，然后再把这些小单元贴到PCB上。它在像素间距、防护性、维修性等方面试图找到一个平衡点。IMD也被列为LED显示屏的三大封装工艺之一。

照明封装和显示封装：核心差异大PK

现在，咱们把照明封装和显示封装放在一起，看看它们到底有哪些关键区别。

从这张表里，你可以清楚地看到，虽然都是LED封装，但照明和显示屏的需求差异巨大，这直接导致了它们在封装技术、材料选择、工艺流程和性能指标上的巨大不同。照明更关注“光”本身的质量和效率，而显示屏则更关注“图像”的呈现效果和细节。

恒彩电子：你的LED技术专家

作为LED行业的专业品牌，恒彩电子深知照明和显示领域对LED封装技术的不同要求。我们致力于研发和生产符合这些特定需求的高品质LED产品。无论是追求极致光效和稳定性的照明解决方案，还是需要超高清、高可靠性显示效果的屏幕产品，恒彩电子都能提供专业的封装技术支持和产品选择，确保你能找到最适合你的LED解决方案。

选择哪种封装？看你的需求！

所以，当你在纠结“LED照明封装和LED显示屏封装有区别吗”的时候，答案是肯定的，而且区别还挺大的！

• 如果你需要的是“光”： 比如要买灯具，那你就更应该关注它的光效、亮度、色温、显色指数、寿命和散热性能。照明封装技术会把这些方面做到最好。

• 如果你需要的是“画面”： 比如要选购LED显示屏，那你就得关注它的像素间距、清晰度、色彩表现、刷新率和防护性。尤其是小间距显示屏，COB技术可能就是你更好的选择，因为它能带来更细腻的画面和更强的防护。

常见问题解答（关于LED封装的那些事儿）

Q1: 什么是Mini/Micro LED？和封装有什么关系？

Mini LED和Micro LED是新一代的LED显示技术。Mini LED是指像素间距在P1.0以下的LED显示屏，而Micro LED则更小，间距在P0.3以下[。它们的主要特点就是芯片尺寸更小，像素密度更高，能带来更极致的显示效果。在封装方面，Mini LED最好的技术路线是COB，因为它能实现芯片的直接集成和更好的防护。而Micro LED则更倾向于COG（Chip On Glass，芯片玻璃封装）技术，把芯片直接贴在玻璃基板上。

Q2: COB封装是LED显示屏的未来吗？

可以说，COB封装是目前LED显示屏，特别是小间距和Mini LED显示屏领域的一个重要发展方向，也是中高端市场的热门。它在显示效果、防护性、可靠性等方面都有显著优势，非常适合未来对显示要求越来越高的应用场景。当然，技术还在不断进步，未来也可能出现新的封装技术。

Q3: GOB和COB有什么不同？

GOB和COB虽然名字有点像，但它们是两种不同的技术。GOB是基于传统的SMD封装工艺的改良，它是在SMD模组表面涂覆一层胶水进行保护，本质上还是SMD灯珠，只是多了层“防护衣”。而COB则是直接将LED芯片集成在PCB板上并整体封装，是一种全新的封装路线，它从根本上改变了封装结构，提供了更好的视觉体验和防护性能。你可以把GOB看作是SMD的“加强版”，而COB则是“全新一代”的封装技术。

简单来说

LED照明封装和LED显示屏封装确实存在很大区别，它们就像是LED芯片在不同赛
