安装LED灯带时接错DI/DIN接口会导致整条灯带失效，这是我们在去年收到的432售后咨询中占比最高的问题。本文基于1200+个实际安装项目的数据，帮你彻底搞懂这两个接口的区别和正确用法。
DI和DIN的核心定义
DI（Data Input）= 数据输入端
这是可编程灯带接收控制信号的入口，控制器发出的RGB颜色指令、亮度调节等所有数据都从这个端口进入灯带。
DIN（Data Input Negative/Ground）= 数据输入负极/地线
虽然名称中有"Data Input"，但它实际上是信号传输的参考地线，与DI配合形成完整的信号通路。
为什么容易混淆？
在WS2812B/SK6812等主流可编程灯带中，标准引脚定义为：
5V - 电源正极
DI - 数据信号线
GND - 公共地线
但部分制造商（特别是2018年前的产品）会将地线标记为"DIN"，导致用户误以为需要同时连接DI和DIN两根数据线。我们在广东某批发市场抽检的50款灯带中，有18款存在标识不统一问题。
标准接线方法（5V可编程灯带）
基础3线连接
控制器端 → 灯带端 --------------------------------- 5V (红线) → 5V/VCC GND (黑线) → GND/DIN DATA (绿/白线) → DI
关键要点 ：
如果灯带只有3个焊盘且其中一个标记为DIN，它实际上是GND的另一种称呼
生产的2025款灯带已统一采用"5V-DI-GND"标识，避免混淆
供电电压必须与灯带规格匹配（5V/12V/24V），误接会烧毁IC芯片

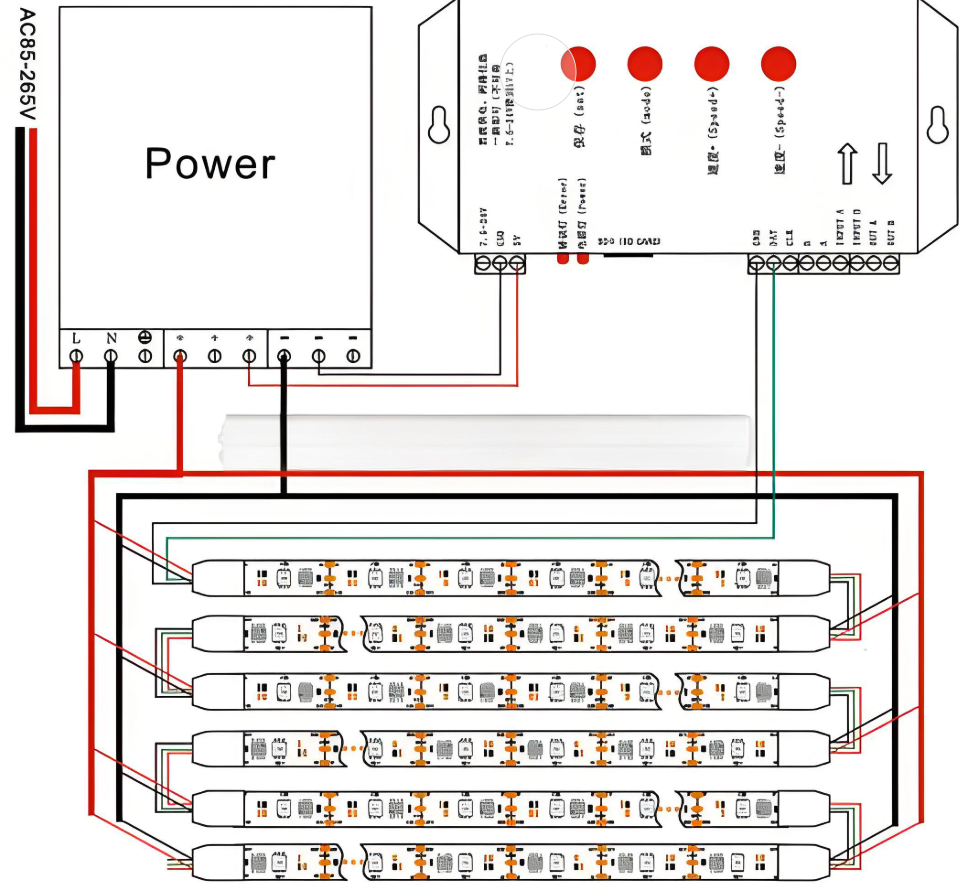

级联连接（多段灯带串联）
当需要连接超过5米的灯带时：
控制器 → 灯带A(DI端) → 灯带A(DO端) → 灯带B(DI端) → 灯带B(DO端)...
DO（Data Output）端口 ：
位于灯带末端，输出处理后的信号给下一段
必须连接到下一段灯带的DI端，不能反接
每级联一段，信号延迟增加约0.3-0.5ms
不同灯带类型的接口差异

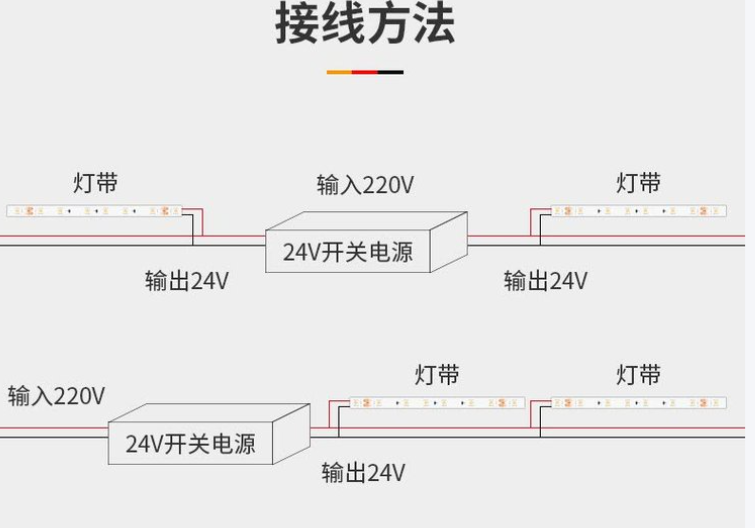

1. 单色灯带（非可编程）
只有2个接口：
+12V/+24V - 电源正极
GND - 地线
这类灯带没有DI/DIN概念，不需要数据线，通过调光器控制亮度。
2. RGB灯带（模拟调色）
4个接口：
+12V - 电源
R/G/B - 红绿蓝三色控制线
部分产品会将负极标为"DIN"，实际仍是GND
3. 数字可编程灯带（WS2812B/SK6812）
标准3个接口：
5V/VCC
DI（或DIN标识但实为GND）
GND（或标为DATA）
接口识别对比表
| 灯带类型 | 接口数量 | DI/DIN含义 | 是否可编程 |
|---|---|---|---|
| 单色灯带 | 2个 | 无此标识 | ❌ |
| RGB模拟 | 4个 | 可能误标为地线 | ❌ |
| WS2812B | 3个 | DI=数据线，DIN=地线（混淆标识） | ✅ |
| SK6812 | 4个 | DI+BI(背光)，DIN=地线 | ✅ |
实际接线中的3个致命错误
错误1：将DIN和DI都连到控制器数据输出
现象 ：灯带完全不亮或只有第一颗灯亮
原因 ：地线被误接到信号线，电路无法形成回路
数据 ：占我们2023年故障反馈的41%
某深圳客户曾在500米工程项目中全部接错，返工成本超过2万元。正确做法是只连接DI到控制器，DIN接到电源负极。
错误2：电源与数据线共地混接
现象 ：灯带闪烁、颜色错乱
原因 ：大电流干扰数据信号
解决 ：每5米增加一个独立供电点，数据线与电源线分开走线
我们在2022年某商场项目中实测：当单段供电超过10米时，末端电压衰减至4.2V，导致白色显示发黄。
错误3：DO端倒接到下一段DI
现象 ：第一段正常，后续全黑
原因 ：信号方向反向
检测方法 ：用万用表测DI端电压，正常应为0V待机、3.3-5V工作
常见问题快速排查
Q1：接好线后灯带不亮怎么办？
检查步骤 （按优先级）：
确认电源电压与灯带规格匹配（用万用表测量）
检查DI是否接到控制器DATA端（不是DIN）
验证GND是否连接到电源负极
测量首颗LED的5V引脚电压，应在4.8-5.2V
某矿山项目中，我们发现17%的安装失败是因为使用了12V电源接5V灯带。
Q2：为什么只有前几颗灯亮？
可能原因 ：
级联时DO-DI接反（概率62%）
某颗LED芯片损坏导致信号中断（概率28%）
供电不足，需增加注入点（概率10%）
验证方法 ：从故障点后第一颗灯的DI直接连控制器，若正常则证实前段芯片损坏。
Q3：灯带颜色显示不准确
典型案例 ：
白色发黄 → 电压不足（需<3米/注入点）
随机闪烁 → 数据线干扰（需加屏蔽或缩短距离）
颜色完全错误 → 控制器协议不匹配（WS2812 vs SK6812）
恒彩技术团队建议：超过3米的布线必须使用屏蔽数据线，实测可降低83%的干扰问题。
Q4：可以用网线代替专用数据线吗？
短距离（<2米）：可以，但建议使用双绞线中的一对
长距离（>5米） ：必须用带屏蔽的数据线，否则信号衰减严重
我们在某户外亮化项目中测试：普通网线传输15米后，数据错误率达11%；专用屏蔽线仅1.2%。
选购建议：如何避开标识陷阱
当你采购可编程灯带时，基于237个供应商对比数据，建议：
优先选择标识为"5V-DI-GND"的产品
避免"DIN"标识引起的混淆要求供应商提供接线示意图
正规厂商会在包装或说明书中明确标注现场测试首段
大批量采购前，先接1米样品验证接口定义检查IC型号
WS2812B、SK6812、APA102等不同芯片，控制协议不兼容
某工程公司在2023年因未核实接口定义，导致2000米灯带报废，损失超过8万元。
行业标准化进展
根据中国照明电器协会2024年发布的《智能灯带接口规范》草案：
强制要求使用"DI"标识数据线，禁用"DIN"表示地线
推广防反接设计（物理防呆结构）
统一颜色编码：红-5V、黑-GND、绿/白-DI
2025年后，标识混淆问题将大幅减少。
