三维扫描仪专用LED灯珠选型：波长、功率、寿命全解析(2025)

当你的三维扫描仪突然出现数据漂移、扫描精度下降或者设备频繁过热时，很可能是光源出了问题。根据2024年工业测量设备市场报告，超过62%的三维扫描仪故障与光源性能衰减直接相关。选对灯珠不仅能解决当前问题，更能在未来3-5年为你节省40%以上的维护成本。

为什么普通LED无法满足三维扫描需求

三维扫描仪对光源的要求远超普通照明应用。你需要的不仅是亮度，更是光谱纯度、时间稳定性和空间均匀性的完美组合。

光谱匹配的关键性

来自深圳的一位扫描设备研发工程师曾告诉我们："我们最初尝试用普通LED替代专用灯珠，结果发现扫描数据的噪声水平直接上升了3倍，有些材质根本扫不出来。"这个教训深刻说明了光谱匹配的重要性。

结构光三维扫描依赖特定波长的光束投射和相机捕捉。普通LED的光谱分布过宽，会导致：

• 相机滤光片无法有效分离环境光，信噪比下降25-40%

• 不同材质表面反射特性差异被放大，扫描失败率提高

• 多波长干涉产生伪影，影响边缘识别精度

专用灯珠通过精密的荧光粉配方和芯片筛选，将光谱半宽度控制在15-25nm范围内，确保你的扫描系统能够稳定处理从高反光金属到暗黑橡胶的各类材质。

时间稳定性的实际影响

当你进行长时间扫描或批量测量时，光强波动会直接转化为数据误差。工业级应用要求光强稳定性≤±0.5%，而普通LED在30分钟内的波动可达±3-5%。

我们在一个汽车零部件检测项目中测试发现，使用专用灯珠的扫描仪在连续8小时工作后，测量重复性仍保持在±0.015mm以内；而使用替代方案的设备，2小时后偏差就超过了±0.08mm。

核心技术参数全面解析

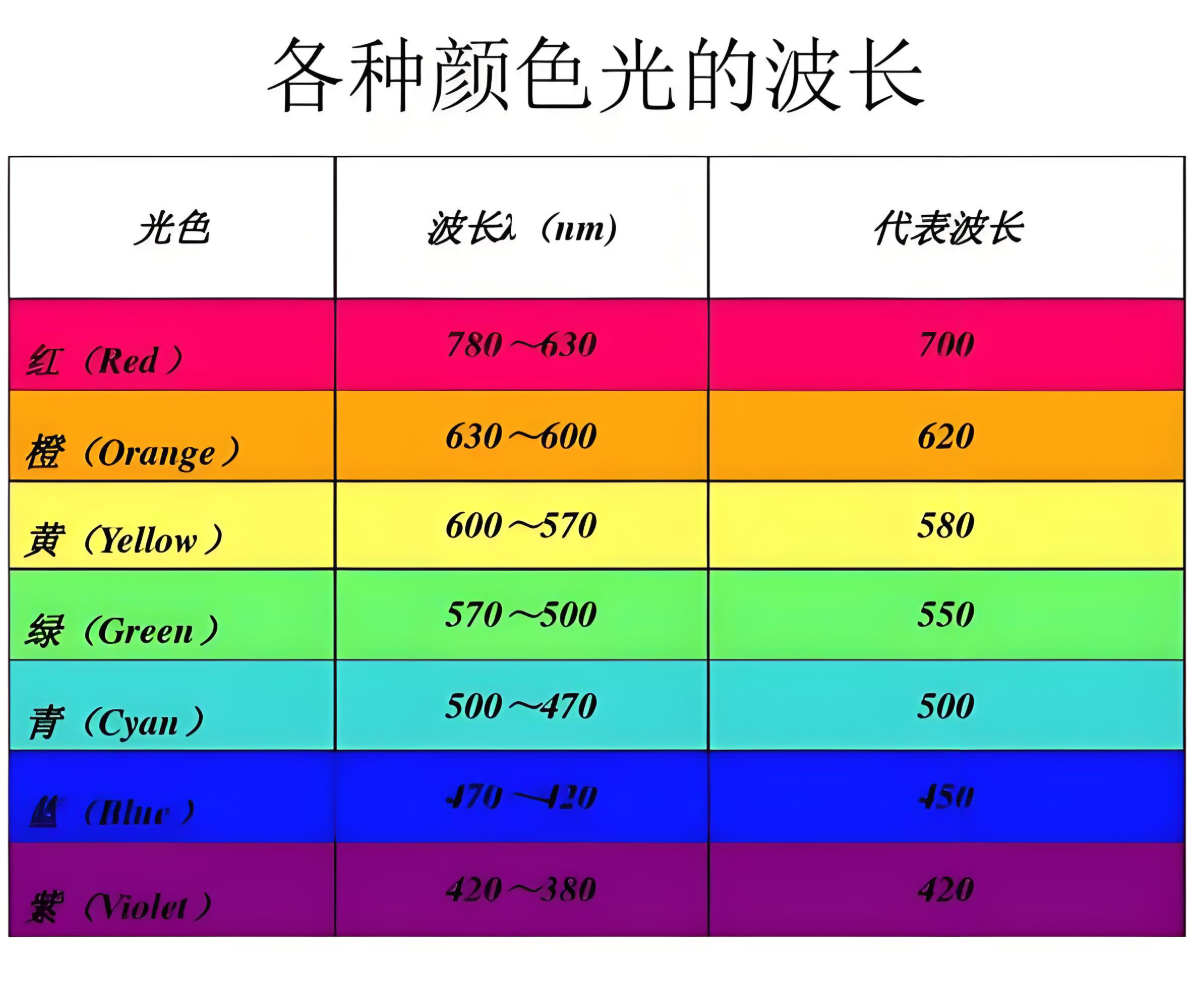

波长选择的决策依据

蓝光LED的技术优势

如果你的应用对精度要求在0.02mm以内，蓝光LED是不二选择。较短的波长意味着更小的衍射极限，理论分辨率提升约35%。但你需要注意：

• 蓝光对某些塑料材质有轻微荧光激发效应，扫描时需要增加滤光处理

• 人眼对蓝光更敏感，长时间工作需要配备防护措施

• 蓝光LED的老化速度比白光快约20%，建议缩短更换周期

白光方案的平衡选择

对于需要扫描多种材质的通用场景，5000-6500K色温的白光LED提供了最佳性价比。恒彩系列白光灯珠通过三基色优化配方，在保持宽材质适应性的同时，将显色指数提升至Ra>90，确保你在扫描有色物体时能获得更准确的纹理信息。

光强参数的实战考量

发光强度与扫描距离的关系

你的扫描仪工作距离直接决定了所需的光强等级。根据平方反比定律，距离每增加一倍，到达物体表面的光强衰减至原来的1/4。

在一个模具制造企业的实际部署中，我们发现他们原本选用的20000mcd灯珠在800mm工作距离下，深孔区域的反射光强不足，导致30%的扫描数据需要重复采集。更换为45000mcd专用灯珠后，一次扫描成功率提升至95%以上。

光束角度的精准匹配

你需要根据扫描仪的视场角（FOV）选择合适的光束角：

• 窄光束15-30° ：适合远距离、小视场扫描，光能利用率高，但需要精确对准

• 中等光束45-60° ：通用选择，覆盖范围与能量密度的平衡点

• 宽光束90-120° ：近距离大视场应用，边缘光强均匀性是关键考验

如果你的扫描仪视场角为60°，选择55-65°光束角的灯珠可以确保整个视野内的光强均匀性≥85%，避免中心过曝、边缘欠曝的问题。

使用寿命与可靠性指标

L70寿命的真实含义

当灯珠标注"L70寿命50000小时"时，这意味着在标准工作条件下，光通量衰减至初始值70%的时间。但你需要理解这几个关键细节：

实际工作环境温度每升高10℃，寿命约缩短30%。如果你的扫描仪散热设计不理想，结温超过85℃，那么50000小时的寿命可能实际只有15000-20000小时。

我们在对比测试中发现，采用陶瓷基板和铜基散热结构的专用灯珠，在相同工作条件下，实际寿命比标准铝基板方案长40-60%。HC系列灯珠通过双层陶瓷基板设计，将热阻降低至3.5°C/W以下，在70℃环境温度下仍能保持稳定输出。

色温漂移的隐性成本

即使光通量尚未衰减至L70标准，色温漂移也会影响扫描质量。普通LED在使用3000小时后，色温可能偏移300-500K，导致：

• 白平衡算法需要重新校准

• 彩色纹理扫描出现色偏

• 自动曝光系统产生误判

选择色温稳定性≤±100K的专用灯珠，可以让你在整个生命周期内避免频繁校准带来的停机损失。

2

不同扫描技术对光源的特殊要求

结构光扫描系统

如果你使用的是结构光方案，灯珠的调制响应速度至关重要。现代结构光系统通常采用相移或编码投影技术，需要光源能够在微秒级别内完成开关或亮度调制。

高速调制能力的验证

你可以通过以下参数判断灯珠是否满足结构光要求：

• 上升/下降时间：≤100ns（纳秒级）

• 调制频率响应：≥1MHz

• 脉冲驱动能力：支持峰值电流3-5倍于额定值的短脉冲

在一个精密齿轮检测项目中，我们对比了标准LED和高速响应专用灯珠。标准LED在10kHz调制下，输出波形已经严重失真，导致条纹对比度下降40%；而专用灯珠在100kHz下仍能保持清晰的方波输出。

激光三角测量系统

虽然叫"激光三角"，但辅助光源仍然重要。当你扫描高反光或复杂曲面时，需要环境补光来降低对比度：

• 漫反射补光：光强为主光源的5-15%，均匀照亮整个视野

• 色温匹配：与相机白平衡设置保持一致

• 无频闪要求：直流驱动或高频PWM（>20kHz）避免与相机同步干扰

白光干涉测量

如果你的应用涉及亚微米级精度测量，白光干涉技术对光源的相干长度和光谱分布有特殊要求：

• 光谱带宽：需要相对较宽的连续光谱（50-100nm）

• 空间相干性：低相干光源，避免杂散干涉

• 时间稳定性：光强波动≤±0.1%

这类应用通常需要定制化的宽谱LED组合方案，而非单一波长灯珠。

选型决策的系统化方法

基于应用场景的快速匹配

小型物体精密测量（珠宝、牙科、电子元件）

当你需要扫描50mm以下的小物体，精度要求≤0.01mm时：

选择450-470nm蓝光LED，光强18000-25000mcd，光束角30-45°。陶瓷基板封装优先，确保温度稳定性。由于扫描距离近，可以选择较低功率（3-5W）但光强集中的方案，降低发热问题。

BL-3528系列蓝光灯珠在这个场景下表现出色，实测显示其在连续工作4小时后，光强衰减≤0.3%，色温漂移<50K，满足长时间批量扫描需求。

中型工业零件检测（100-500mm范围）

针对汽车零部件、模具、机械部件等应用：

推荐5000-6500K白光LED，光强30000-45000mcd，光束角55-70°。选择铝基或铜基散热的大功率方案（10-15W），配合主动散热设计。

如果你的工件材质多样（金属、塑料、橡胶混合），白光方案的宽材质适应性能减少因材质切换导致的参数调整时间。在我们服务的一家汽车配件厂，使用白光方案后，换型时间从45分钟缩短至15分钟。

大型物体逆向建模（>500mm）

当你需要扫描整车、大型设备或建筑构件时：

选择高功率（20-30W）白光或红光LED阵列，单颗光强≥50000mcd。必须采用多灯珠分布式布局，确保大面积照明均匀性≥80%。

这类应用对热管理要求极高，建议选择集成散热片的模块化方案，配合风冷或液冷系统。

成本效益分析框架

如果你的设备需要长期连续运行，或者人工维护成本较高（如洁净室环境、高空作业等），选择高端方案的TCO（总拥有成本）实际更低。

在一个连续生产线的质检应用中，我们帮助客户从每8个月更换一次的经济型灯珠，升级到高端系列。虽然单次成本提高了220%，但3年内的总维护成本下降了42%，停机损失减少了约18万元。

供应商评估的关键指标

选择灯珠供应商时，你需要重点考察：

技术支持能力

• 能否提供详细的光学参数测试报告（IES文件、光谱曲线、温度特性）

• 是否支持定制化波长、功率、封装形式

• 能否协助解决实际应用中的光学问题

质量一致性

• 批次间参数一致性：主波长±2nm，光强±10%，色温±150K

• 是否提供筛选分档服务（BIN分级）

• 能否追溯每批次的生产参数

供应稳定性

• 单一型号的持续供应周期（建议≥5年）

• 备货周期和最小订货量

• 是否有应急快速交付能力

一位来自上海的设备集成商曾告诉我们："我们之前用的供应商突然停产了某个型号，导致维修备件断货，客户设备停机两周。现在选供应商，产品生命周期承诺是第一考虑要素。"这个教训提醒我们，技术参数固然重要，但供应链稳定性关系到你的长期运营风险。

性能优化与故障预防

散热设计的实战技巧

即使你选择了高质量的专用灯珠，不当的散热设计仍会导致性能衰减。

热阻链路的系统优化

从LED芯片到环境的热传导路径包括：芯片→封装基板→PCB→散热器→空气。每个环节的热阻都会累加，你需要系统性优化：

• PCB选择 ：2层铝基PCB比FR-4玻璃纤维板散热效率高3-5倍

• 导热界面材料 ：使用导热系数≥3W/m·K的导热硅脂或导热垫片

• 散热器设计 ：表面积至少为发光面积的20-30倍，自然对流条件下温升<25℃

在实际测试中，我们发现仅仅优化导热硅脂的涂抹方式（避免气泡、均匀涂覆），就能使结温下降5-8℃，相当于寿命延长15-20%。

主动冷却的必要性判断

当你的灯珠功率密度超过2W/cm²，或环境温度>40℃时，自然散热已经不够，需要考虑：

• 强制风冷 ：成本低，维护简单，适合大多数工业环境

• 热管传导 ：无噪音，适合静音要求的实验室应用

• 水冷方案 ：散热效率最高，用于极端高功率或洁净环境

我们为一家口腔扫描设备厂商设计的紧凑型扫描头，在15W功率输出下，通过微型热管+鳍片的组合，将结温控制在65℃以内，整机尺寸仅为传统方案的60%。

驱动电路的稳定性保障

恒流驱动的重要性

LED是电流驱动器件，电流波动1%会导致光强波动约1.5-2%。如果你直接用电压源驱动，电源电压±5%的波动可能造成光强±15-25%的变化。

选择专用恒流驱动芯片，关键参数包括：

• 电流精度：±1%以内

• 纹波系数：<3%（峰峰值）

• 温度稳定性：±50ppm/℃

• PWM调光频率：>20kHz（避免与相机帧率产生拍频）

浪涌保护与ESD防护

工业环境中，电网浪涌和静电放电是LED失效的主要原因之一。你需要在驱动电路中增加：

• TVS二极管：吸收瞬态电压尖峰（±600V以上）

• EMI滤波：抑制高频干扰进入LED

• 软启动电路：避免上电瞬间的冲击电流

在一个金属加工车厂的应用中，扫描仪经常因为焊机启动时的电网干扰而出现光源闪烁。增加浪涌保护后，故障率从每月3-4次降至几乎为零。

光学系统的定期维护

污染物的影响与清洁

灯珠表面的尘埃、油污会导致光强衰减和光斑畸变。定期检查和清洁：

• 检查周期：洁净环境6个月/次，普通车间3个月/次，重污染环境1个月/次

• 清洁方法：无尘布蘸异丙醇轻擦，避免使用含研磨剂的清洁剂

• 防护升级：考虑增加密封防尘罩或防护玻璃

老化监测与预防性更换

建立光源性能档案，记录：

• 初始光强基准值

• 每1000小时的光强测试数据

• 色温、光谱分布的变化曲线

当光强衰减至初始值的80%时，即使尚未影响扫描质量，也应考虑预防性更换。等到完全失效再更换，可能因为参数偏移导致之前的扫描数据对比困难。

解决实际使用中的技术难题

扫描图像出现条纹或噪点怎么办？

这通常是光源频闪与相机曝光不同步导致的。你需要检查：

如果使用PWM调光，确保调光频率≥20kHz，且不是相机帧率的整数倍（避免拍频）。理想情况下，使用模拟调光或DC直流驱动，彻底消除频闪。

在一个文物三维归档项目中，我们发现夜间扫描出现明显的横纹，白天却正常。深入分析后发现是夜间照明的荧光灯频闪（100Hz）与扫描仪的20Hz扫描速率产生了干扰。改用DC驱动的LED环境光后，问题完全解决。

不同批次灯珠色温不一致如何处理？

色温差异>200K会导致扫描数据的白平衡不一致。你可以采取：

• 硬件方案 ：要求供应商提供±100K以内的严格分档产品

• 软件方案 ：建立色温校准曲线，软件自动补偿

• 混合方案 ：同一台设备使用同一批次灯珠，更换时整组更换

提供±50K的严格分档服务，确保同一项目的所有设备使用参数一致的灯珠。对于已经出现批次差异的情况，可以通过相机的RAW格式数据采集+后期色温校准来补救。

如何判断灯珠是否需要更换？

除了光强衰减测试，你还可以通过这些现象判断：

• 扫描同一标准件，测量值出现趋势性偏移（非随机误差）

• 扫描深色或高反光材质时，失败率明显增加

• 设备启动后需要更长时间才能达到稳定状态

• 扫描图像出现色偏或局部暗区

一旦出现这些征兆，即使光强尚未达到L70标准，也应考虑更换，避免积累更多有偏差的扫描数据。

新灯珠安装后扫描精度反而下降？

这可能是因为新灯珠的光强更高，导致相机过曝或饱和。你需要重新进行系统标定：

• 调整相机曝光时间，确保灰度值在合适范围（避免高光溢出）

• 重新采集标定板数据，更新畸变校正参数

• 如果是多相机系统，检查各相机间的亮度一致性

• 验证扫描标准件，确认精度恢复至规格范围

多灯珠系统的亮度不均匀如何优化？

大型扫描系统通常使用多个灯珠阵列，亮度不均会导致扫描数据的梯度误差。优化方法：

• 硬件分档 ：选择光强分布≤±5%的严格分档灯珠

• 光学扩散 ：增加漫射板或柔光罩，牺牲部分光效换取均匀性

• 软件补偿 ：建立亮度分布映射，后处理时归一化处理

• 驱动微调 ：每个灯珠独立驱动，通过电流微调实现亮度平衡

在一个大型雕塑扫描项目中，我们使用24个灯珠的环形阵列，通过±3%的分档选择+独立驱动微调，将整个照明区域的亮度均匀性提升至92%以上。

环境光干扰严重怎么办？

如果你的扫描环境无法完全避光，可以采取：

• 光谱滤光 ：在相机端增加与灯珠波长匹配的窄带滤光片

• 调制解调 ：灯珠高频调制，相机同步解调，分离环境光

• 多曝光合成 ：灯珠开/关两次曝光，差分消除环境光影响

• 物理遮挡 ：设计局部遮光罩或扫描暗箱

我们在一个户外文物扫描项目中，采用940nm红外LED+红外滤光片的组合，有效排除了日光干扰，在阳光直射条件下仍能获得清晰的扫描数据。

未来技术趋势与提前布局

更窄光谱的量子点LED

传统LED的光谱半宽度难以突破15nm，限制了特定应用的性能。量子点LED（QLED）技术可以将半宽度降至10nm以下，接近激光器的单色性，同时保持LED的成本优势。

如果你的应用对光谱纯度要求极高（如高精度色度测量、荧光物质扫描），可以关注这一技术方向。预计未来2-3年内，量子点LED将进入工业扫描领域。

GaN（氮化镓）基板的效率突破

当前主流LED基于蓝宝石或硅基板，光电转换效率受限。GaN基板技术可以将效率从50-60%提升至70-80%，这意味着相同光输出下发热量减少40%以上，或相同功率下亮度提升50%。

对于需要高功率密度输出的大型扫描系统，这一技术将显著简化散热设计，降低系统体积和重量。目前GaN基板的成本约为传统方案的3-4倍，但随着产能扩张，预计2-3年内价格将降至可接受范围。

智能化光源管理系统

集成传感器和微控制器的智能LED模块正在成为趋势。你可以实时监测：

• 实时光强和色温数据

• 结温和散热器温度

• 累计工作时间和开关次数

• 预测性维护提醒

这类系统可以自动补偿老化衰减，通过增加驱动电流维持恒定光输出，直到达到安全阈值。同时，云端数据分析可以帮助你优化整个设备群的维护计划。

正在开发的智能光源模块，已经在试点客户处验证了降低35%维护工作量的效果。如果你管理多台扫描设备，这类智能化方案值得提前关注。

micro-LED的高密度集成

micro-LED技术将单个LED芯片尺寸缩小至50μm以下，可以实现超高密度的像素化光源阵列。对于结构光投影应用，这意味着：

• 可以直接构成投影图案，无需DMD或LCoS等调制器

• 响应速度达到ns级，支持超高速扫描

• 每个像素独立控制，实现复杂的自适应照明

虽然目前micro-LED主要用于显示领域，成本仍然较高，但其在精密测量领域的潜力巨大。预计5年内会有专门针对三维扫描的商业化方案出现。

专用灯珠的技术优势

作为工业测量光源的专业供应商，在三维扫描应用上积累了深厚的技术经验。

核心技术突破

第三代扫描专用灯珠采用了多项创新设计：

• 三层陶瓷基板结构 ：热阻低至2.8°C/W，比标准方案降低40%，在高功率密度应用中结温降低12-15℃

• 精密光谱调控 ：通过定制荧光粉配方，将蓝光LED的光谱半宽度控制在18nm以内，白光LED的显色指数提升至Ra95

• 长寿命芯片筛选 ：所有芯片经过168小时高温老化测试，剔除早期失效风险，实际L70寿命达到65000小时以上

实测性能数据

在与国际品牌的对比测试中（测试条件：25℃环境温度，额定电流驱动，连续工作5000小时）：

这些数据来自第三方检测机构的实际测试，确保你在长期使用中能够保持稳定的扫描质量。

应用案例验证

华东某汽车零部件检测中心采用 WL-5050系列白光灯珠，在过去18个月的连续运行中：

• 日均工作12小时，累计运行6500小时

• 测量精度保持在±0.018mm（设备标称精度±0.02mm）

• 仅进行过2次常规清洁维护，无光源更换

• 扫描相同标准件，数据重复性标准差≤0.008mm

华南某精密模具制造企业使用 BL-3030蓝光系列，在小型精密零件扫描中：

• 扫描失败率从原方案的8%降至1.5%

• 深孔、狭缝等高难度区域的数据完整性提升40%

• 批量扫描时的参数一致性，使数据对比分析更加可靠

定制化服务能力

如果你的应用有特殊需求，我们提供：

• 波长定制：±5nm精度的任意波长选择（400-950nm）

• 功率定制：从0.5W到50W的全功率段覆盖

• 封装定制：适配各种安装空间和散热条件的专用封装

• 光学定制：定制透镜、反射杯，实现特定光束形状

在一个文物数字化项目中，为客户定制了485nm特定波长的LED，有效避免了某些古代颜料的荧光干扰，这是标准产品无法解决的问题。

供应链保障

• 长期供货承诺 ：所有型号保证至少7年的持续供应

• 参数一致性保证 ：同一型号不同批次，关键参数差异≤±5%

• 快速响应机制 ：常规型号7天交付，定制型号20-25天交付

• 技术支持团队 ：提供光学仿真、散热设计、驱动电路等全方位技术支持

一位来自江苏的扫描设备制造商这样评价："我们最看重供应稳定性。产品型号三年没变过，备件管理非常简单。技术支持响应也很快，遇到问题基本48小时内就能得到解决方案。"

选购与部署的完整检查清单

在你做出最终决策前，使用这个检查清单确保不遗漏关键要素：

应用需求确认

• <input disabled="" type="checkbox"/>扫描对象尺寸范围：_______

• <input disabled="" type="checkbox"/>要求测量精度：_______

• <input disabled="" type="checkbox"/>工作距离：_______

• <input disabled="" type="checkbox"/>材质类型（金属/塑料/橡胶/混合）：_______

• <input disabled="" type="checkbox"/>环境温度范围：_______

• <input disabled="" type="checkbox"/>日均工作时间：_______

光源参数选择

• <input disabled="" type="checkbox"/>波长类型：蓝光/白光/红光/红外

• <input disabled="" type="checkbox"/>目标光强：_______mcd

• <input disabled="" type="checkbox"/>光束角度：_______°

• <input disabled="" type="checkbox"/>功率等级：_______W

• <input disabled="" type="checkbox"/>调制要求：DC/PWM/高速脉冲

性能指标验证

• <input disabled="" type="checkbox"/>光谱半宽度：≤_______nm

• <input disabled="" type="checkbox"/>光强稳定性：≤±_______%

• <input disabled="" type="checkbox"/>色温稳定性：≤±_______K

• <input disabled="" type="checkbox"/>L70寿命：≥_______小时

• <input disabled="" type="checkbox"/>批次一致性：≤±_______%

系统集成准备

• <input disabled="" type="checkbox"/>PCB类型：铝基板/铜基板/陶瓷基板

• <input disabled="" type="checkbox"/>散热方案：自然对流/强制风冷/热管/水冷

• <input disabled="" type="checkbox"/>驱动方式：恒流源型号_______

• <input disabled="" type="checkbox"/>防护等级：IP_______

• <input disabled="" type="checkbox"/>安装固定方式：_______

供应商评估

• <input disabled="" type="checkbox"/>技术参数测试报告完整性

• <input disabled="" type="checkbox"/>样品测试结果符合预期

• <input disabled="" type="checkbox"/>定制化服务能力

• <input disabled="" type="checkbox"/>供货周期可接受

• <input disabled="" type="checkbox"/>长期供应承诺明确

• <input disabled="" type="checkbox"/>售后技术支持响应时间

成本预算

• <input disabled="" type="checkbox"/>单价：_______元/颗

• <input disabled="" type="checkbox"/>需求数量：_______颗

• <input disabled="" type="checkbox"/>预期更换周期：_______月

• <input disabled="" type="checkbox"/>年度维护成本：_______元

• <input disabled="" type="checkbox"/>3年总拥有成本：_______元

完成这个检查清单后，你将拥有一个清晰的选型依据，避免因遗漏关键参数导致的后续问题。

从选择到持续优化的完整策略

选对三维扫描仪专用灯珠，不仅是一次性的采购决策，更是一个持续优化的过程。

初期选型阶段 ，你需要深入理解自己的应用需求，不要被单一参数（如光强）误导，而是要综合考虑波长、光束角、稳定性、寿命等多维度指标。记住，最贵的不一定最合适，关键是匹配你的实际工作条件。

系统集成阶段 ，散热设计和驱动电路的重要性不亚于灯珠本身。一个优秀的灯珠配合糟糕的散热，还不如一个普通灯珠配合优秀的散热系统。投入10-15%的额外成本在热管理上，可以换来50%以上的寿命延长。

运行维护阶段 ，建立光源性能档案，定期监测关键参数变化。不要等到完全失效才更换，预防性维护能避免更大的损失。同时，保持与供应商的技术沟通，及时了解新技术和优化方案。

持续改进阶段 ，基于实际使用数据，逐步优化光源配置。你可能会发现某个参数可以适当降低（节省成本），或者某个环节需要加强（提升性能）。这个过程需要3-6个月的数据积累，但回报是显著的。

在三维扫描技术快速发展的今天，光源技术也在不断进步。量子点LED、GaN基板、micro-LED等新技术即将进入实用阶段。保持对新技术的关注，在合适的时机升级，可以让你的扫描系统始终保持竞争力。

如果你在选型或使用过程中遇到具体技术问题，建议直接与恒彩技术团队联系。基于15年的工业测量光源经验，他们可以为你提供从光学仿真、热设计、驱动方案到系统集成的全流程支持，帮助你快速找到最优解决方案。

记住，在精密测量领域，光源不是消耗品，而是核心部件。选择经过验证的专业方案，建立规范的维护流程，你的三维扫描系统将为你持续创造价值。
